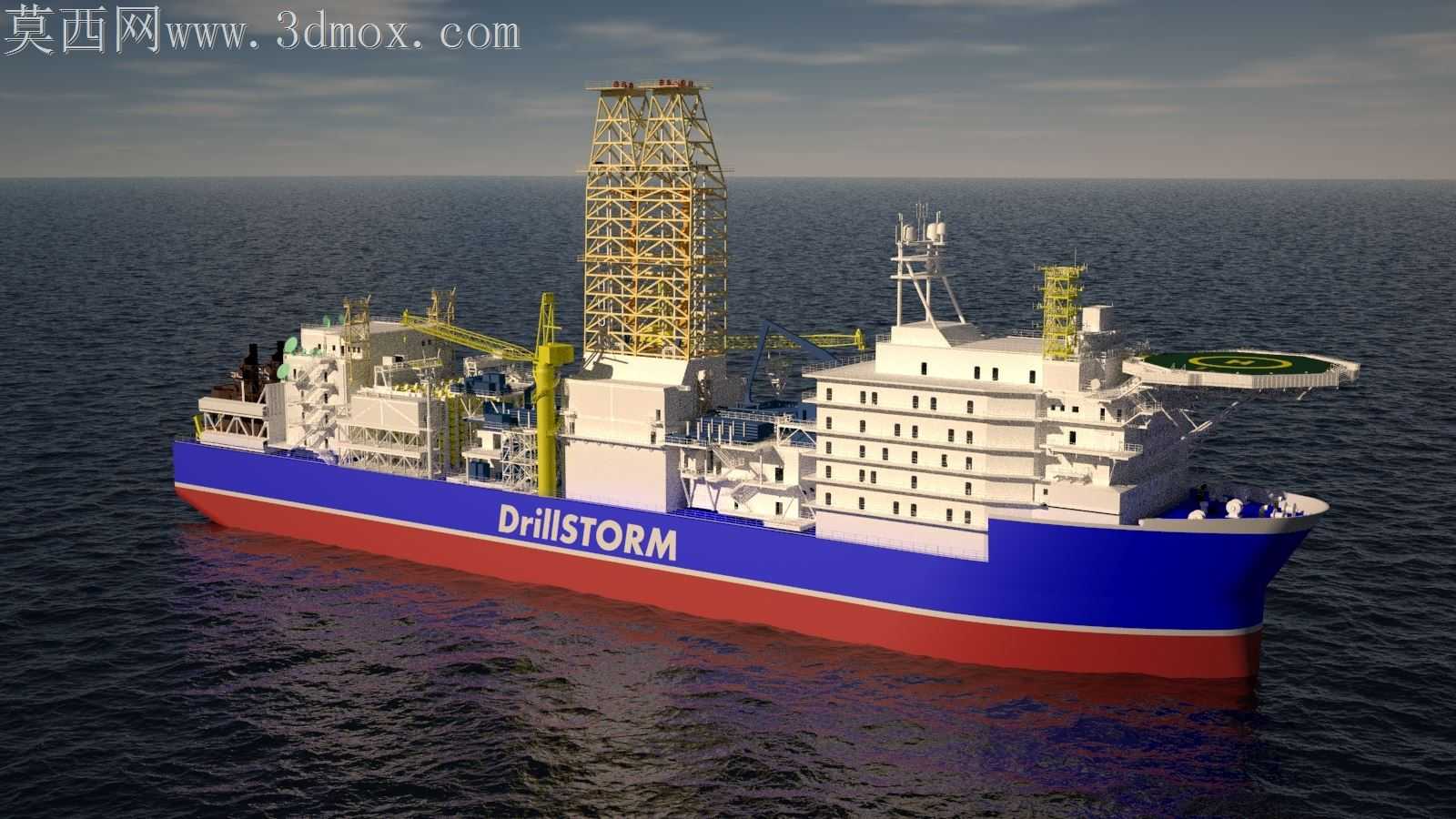

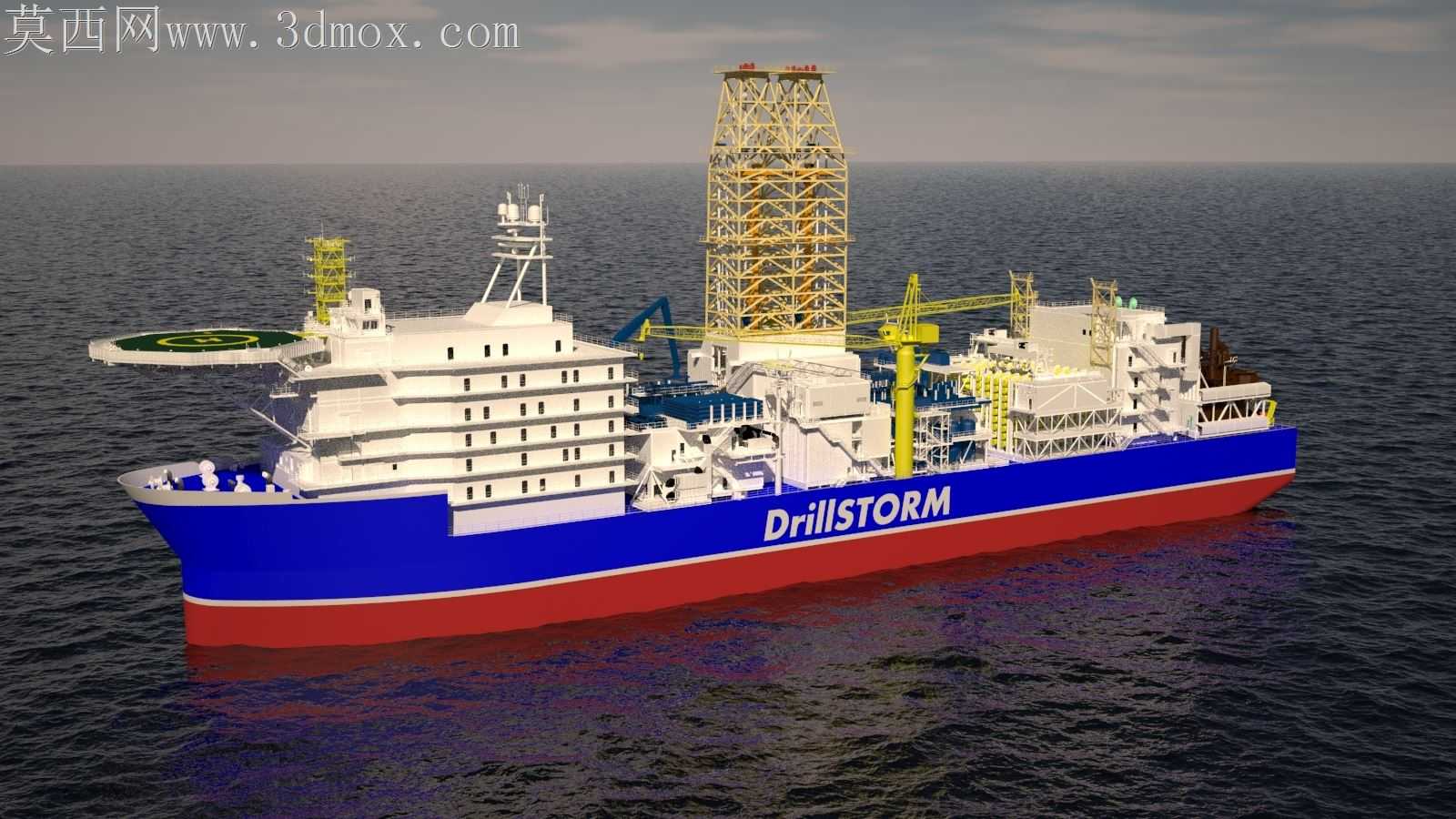

深海作业钻井船外观结构三维设计

深海钻井作业常年面对浪涌冲击、盐雾腐蚀、强风载荷的多重考验，船体与上部钻井模块的衔接处，是海工装备设计里最容易出现应力集中的薄弱区域。这款钻井船的设计里，主甲板与井架底座的连接区域做了渐变式的过渡加强，没有采用常规直角焊接的硬衔接结构，顺着船舷侧的曲面弧度把加强筋的排布做了弧度适配，避免浪涌反复拍击时，应力在直角焊缝处持续累积引发结构疲劳。船身的三色涂装分界没有做生硬的水平直线，靠近船艏的位置顺着球鼻艏的曲面走势做了细微的弧度抬升，既符合远洋船舶的视觉识别需求，也能在曲面加工时减少涂装分色的施工难度，避免直线分色在曲面上出现视觉歪斜的问题。上部钻井井架的桁架结构没有采用等截面的统一规格管材，靠近底座的下段管材壁厚比上段厚两毫米，桁架交叉节点的位置做了圆弧包角处理，既可以减轻井架整体的上部重量降低船舶重心，也能减少海上强风穿过桁架时的涡激振动，避免长期振动引发的螺栓松动隐患。船艉的直升机起降平台边缘，防滑网的固定座和甲板护栏做了一体化设计，没有额外在甲板上焊接独立固定座，减少甲板表面的焊缝数量，也就降低了盐雾环境下焊缝锈蚀的概率，日常维护时只需要检查一体化座体的锈蚀情况即可，不用逐一排查零散焊点。生活区的舷窗排布没有追求绝对的整齐对称，每层甲板的舷窗位置都顺着内部舱室的隔断墙设置，窗户边框和船体钢板的衔接处做了内嵌式的止水台阶，不用额外打厚胶密封就能阻挡海浪拍击时的海水渗入，长期航行也不会出现胶层老化渗水的问题。船侧的吊机基座和船体主结构做了贯通式连接，基座的受力筋直接延伸到船底的纵梁结构上，吊机起吊重型钻井器材时，载荷能直接传递到船体主承力结构，不会只作用在表层甲板引发甲板变形。锚链孔的位置做了内凹式的喇叭口导槽，锚链收放时不会和船体外板发生摩擦，长时间抛锚作业也不会磨掉船身的防腐涂层，减少进坞补漆的频次。钻井管架的排布顺着甲板的可用空间做了错落设置，每层管架的挡块高度根据不同规格钻杆的直径做了差异化设计，风浪天船舶横摇时，钻杆不会从架体上滚落，也不用额外加装复杂的绑扎固定结构，提升钻井作业时的管材取用效率。
