木质游艇骨架框架结构设计

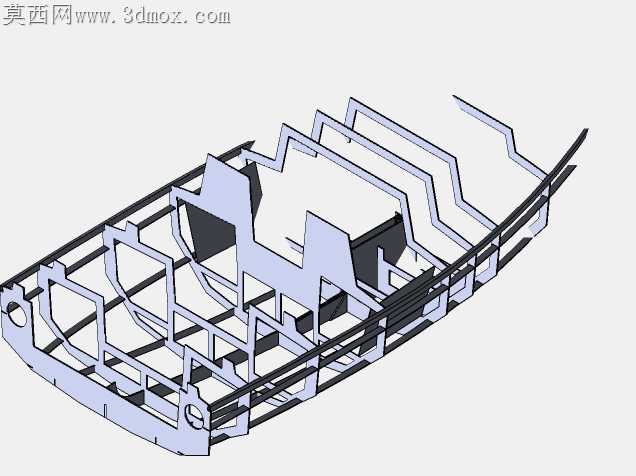

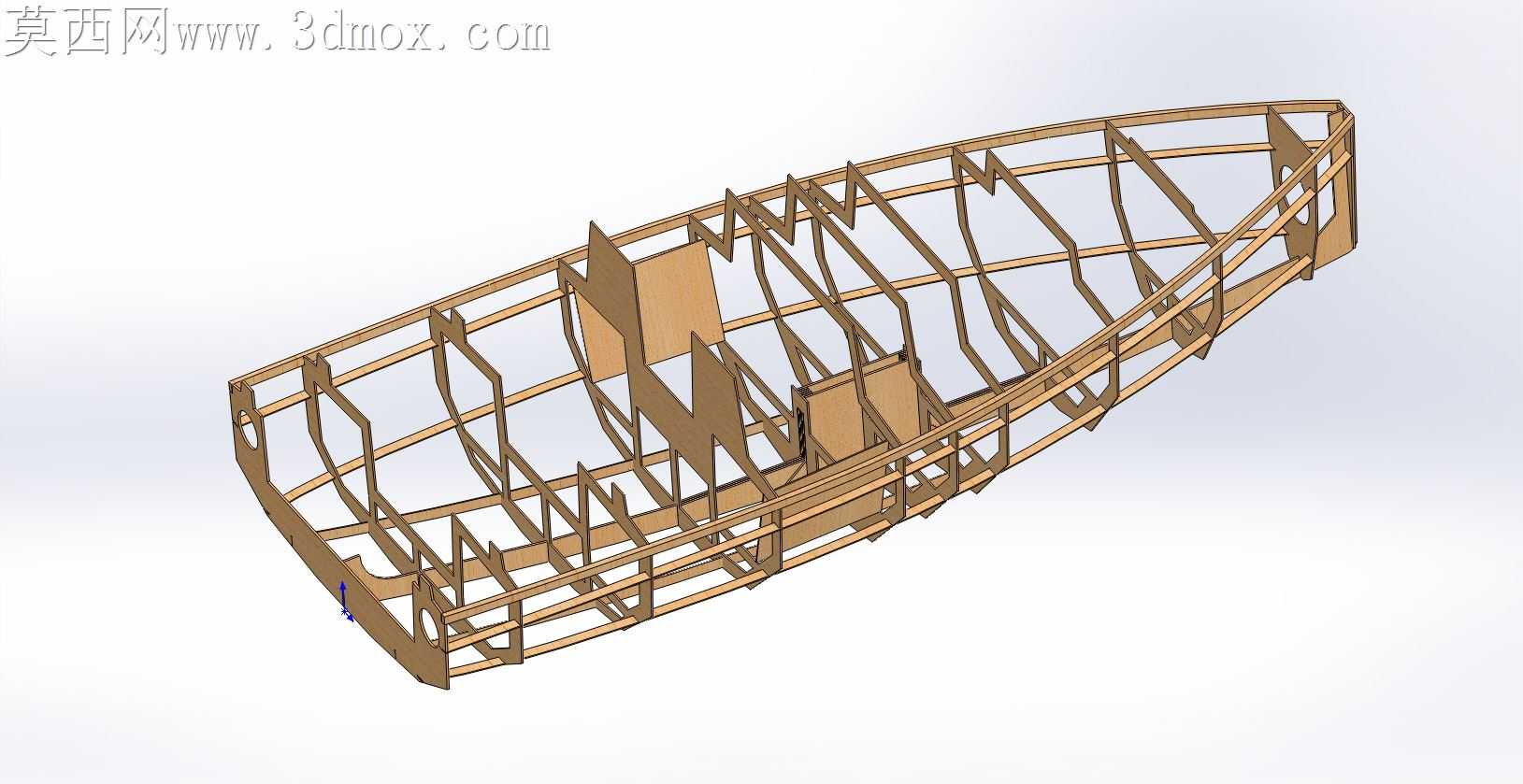

传统木质小艇建造时最容易出现的问题，就是肋板与龙筋的连接位在船体受波浪反复冲击后出现松脱，尤其是船艏段曲率变化大的区域，斜向受力容易让榫接位置出现应力集中，轻则框架变形，重则外板固定位错位漏水。这套骨架结构在肋板的开槽深度上做了差异化处理，船艏段曲率收窄的位置，龙筋嵌入肋板的槽深比中部平直段深2毫米，同时槽口边缘做了1.5毫米的倒角过渡，避免木质构件在湿度变化产生胀缩时，槽口边缘被硬力撑裂。横向布置的舱壁板没有采用通长整板裁切的方案，而是在每道肋板穿过的位置预留了3毫米的间隙，间隙内后续可以填充浸过树脂的亚麻丝，既抵消木材不同方向的胀缩差，也能避免舱壁与肋板硬接触产生的异响。船艉段的龙筋排布做了加密处理，比中部多设置了两道纵向加强筋，对应后续外挂动力安装的受力区域，能把发动机运转产生的振动分散到更多肋板上，避免局部振动过大导致紧固件松脱。骨架的所有连接位都没有采用直角对接，所有构件相交的棱边都做了小圆角过渡，一方面是降低木质构件加工时的崩边概率，另一方面也能减少后续蒙皮时外板与骨架的硬接触点，让外板贴合更紧密。站在加工适配的角度看，这套骨架的所有肋板轮廓都可以通过数控切割一次性成型，不需要现场反复修磨曲率，每道肋板上的龙筋槽位置都做了统一的定位基准，拼装时只需要按照定位标记对齐，就能保证整体线型的流畅度，不需要靠经验反复调校线型。船底段的龙骨构件采用了叠层拼接的设计，没有用整根实木加工，既能降低大尺寸木料选材的难度，也能通过叠层胶接的方式提升龙骨的抗扭性能，遇到浅滩擦碰时不会像整木那样出现贯通性开裂。骨架上预留的外板固定孔位都做了沉头处理，后续固定铜钉或者不锈钢钉的时候，钉头可以完全埋入骨架内，不会凸起刮蹭外板内侧，也能避免钉头长期接触水汽产生锈迹渗透到外板表面。舱段之间的横向支撑没有直接固定在肋板上，而是通过小尺寸的连接角件转接，后续如果需要调整舱内布局，只需要拆卸角件就能挪动支撑位置，不会破坏主肋板的结构完整性。船艏的防撞区域特意把最前端的几道肋板做了加厚处理，厚度比中部肋板多出4毫米，对应碰撞时的受力峰值区域，能在发生轻微擦碰时吸收更多冲击力，不会直接撞坏主框架结构。
