CoreXY架构金属3D打印机运动模组结构

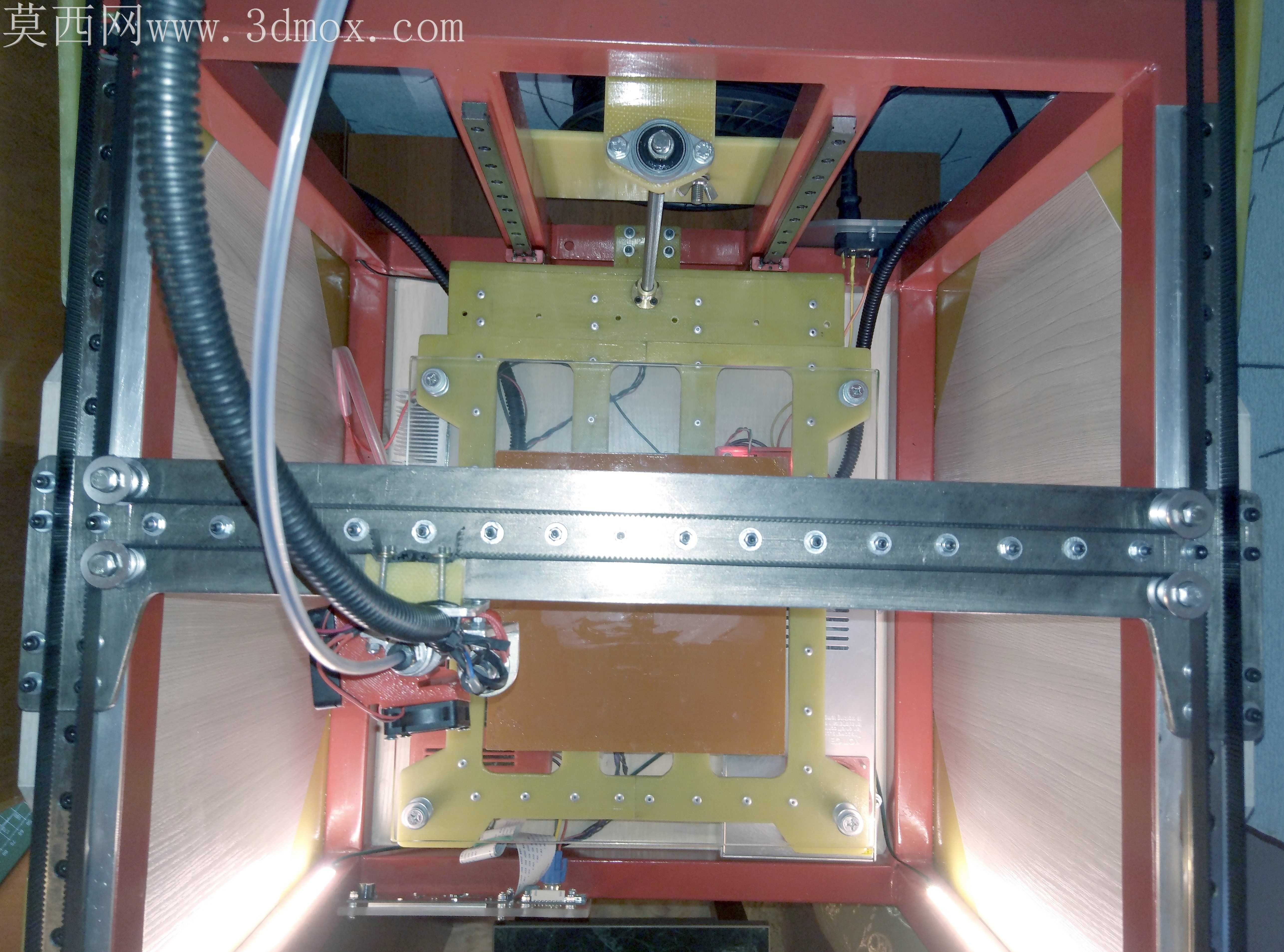

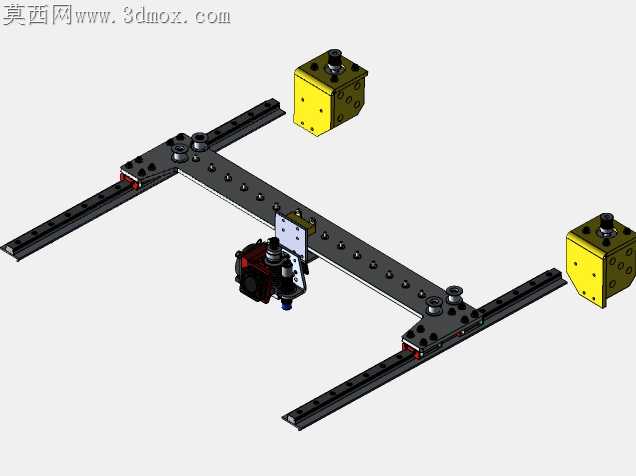

桌面级FDM设备长期存在高速打印时运动惯量过大、传动带张紧力不均导致的层纹偏移问题，这套金属材质3D打印运动结构在设计时直接瞄准这类落地痛点做了针对性调整。十字交叉的长导轨安装面预留了0.02mm的铣削公差带，安装时不需要额外刮研就能保证两根导轨的平行度误差控制在0.01mm以内，避免滑车移动时出现卡顿、阻力突增的情况。两端的传动带固定座做了偏心调节结构，不需要拆解外罩就能从侧面微调皮带张紧度，日常维护时能省掉大半拆装步骤，不会因为反复拆装导致定位基准偏移。

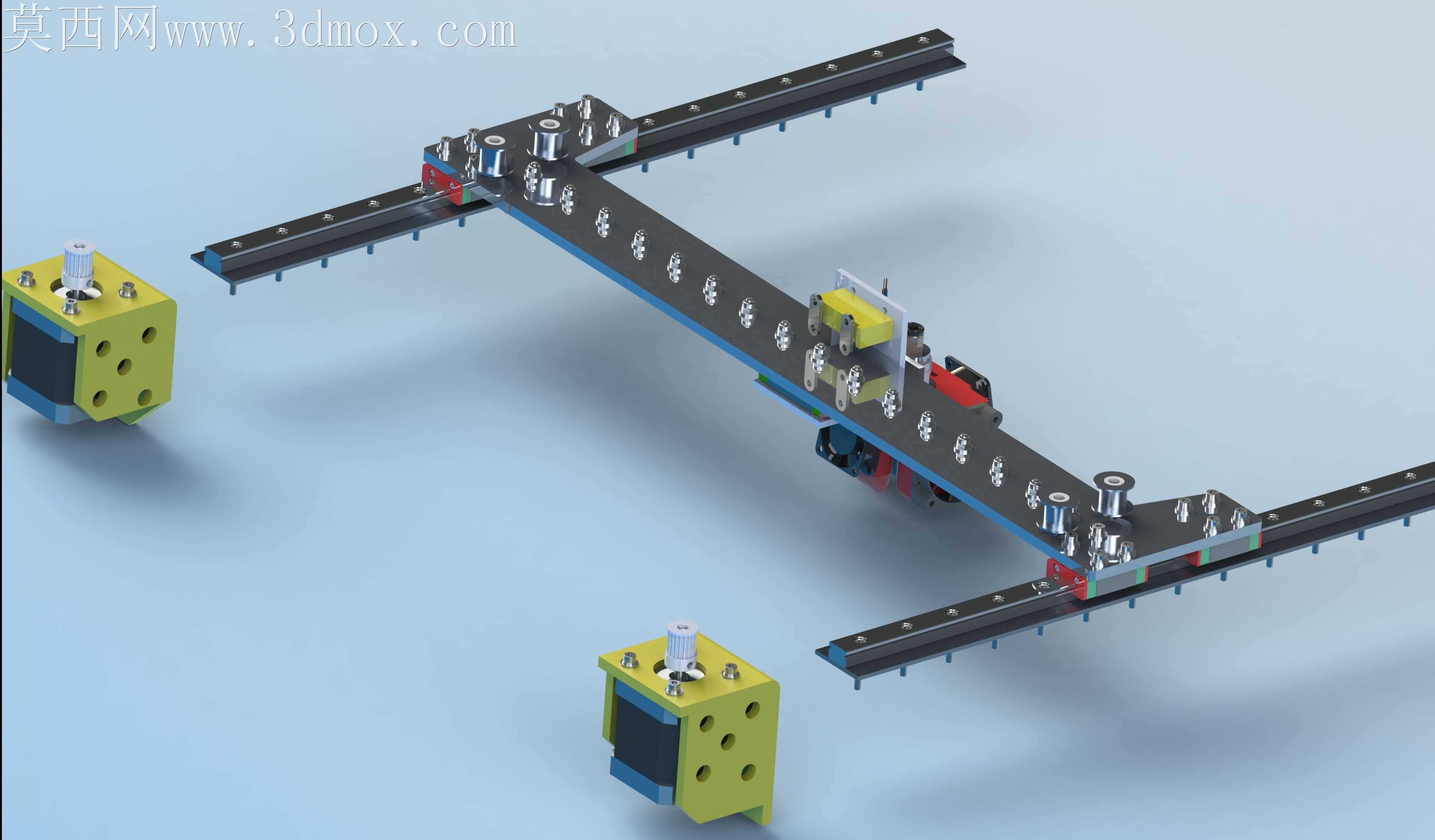

边角位置的方形安装块集成了滑轮限位与端盖固定功能，一体铣削成型的结构省去了多零件拼接的累积误差，每个滑轮安装轴都做了同轴度校验，轴孔配合选用H7/g6间隙配合，既保证滑轮转动顺滑无旷量，又不会因为配合过紧在温度变化时出现抱死问题。运动滑车的走线槽做了圆角过渡处理，拖链在随滑车高速往复移动时，线缆不会被槽口锐角割破绝缘层，长时间运行也不会出现线缆疲劳折断的故障。

框架连接位置没有采用常见的角码拼接方案，直接在型材端面做了定位止口，拼接时靠止口就能自动对齐垂直度，拧紧紧固件时不会出现框架扭斜的问题。打印头安装位预留了多组安装孔位，能兼容不同规格的近程、远程挤出机构，不需要额外打孔改造就能适配不同的打印耗材需求。传动路径上的每个滑轮都做了等高设计，皮带运行时全程处于同一水平面，不会出现皮带蹭边、异常磨损的情况，能大幅延长传动部件的更换周期。

底部的安装基准面做了整面铣平处理，设备固定到机架上时不需要额外垫铜皮调平，就能保证整个运动平面的水平度，减少初次调试的工作量。所有受力部位的壁厚都做了差异化设计，传动受力位置壁厚加厚到5mm，非受力位置做了轻量化挖槽，既保证整体结构刚性，又不会让运动部分重量过大增加驱动电机的负载，高速移动时的启停震动也能通过结构本身的刚性抵消大半，打印薄壁零件时不会因为震动出现表面振纹。
