MKS SKIPR主板专用散热风扇固定支架

　　在桌面级FDM3D打印机的电控仓改造场景中，主控板的持续散热稳定性直接决定长时间打印作业的可靠性，尤其是搭载多轴驱动模块、外接高频通讯模块的MKS SKIPR主控方案，仓内堆积的步进电机驱动、固态继电器、降压模块等发热元件会让密闭电控仓的环境温度持续攀升，常规的自带散热片仅能覆盖核心主控芯片，周边驱动模块的热量淤积很容易触发步进电机丢步、通讯断连等问题。这款风扇固定支架的设计初衷，就是解决电控仓内散热气流无组织、风扇安装无适配点位的痛点，不需要在原有钣金仓体上额外打孔，也不用破坏原有主板的安装布局，直接依托主板周边的现有安装孔位实现固定。

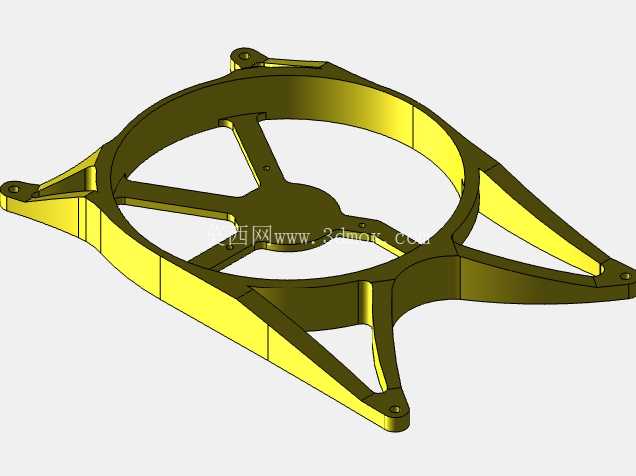

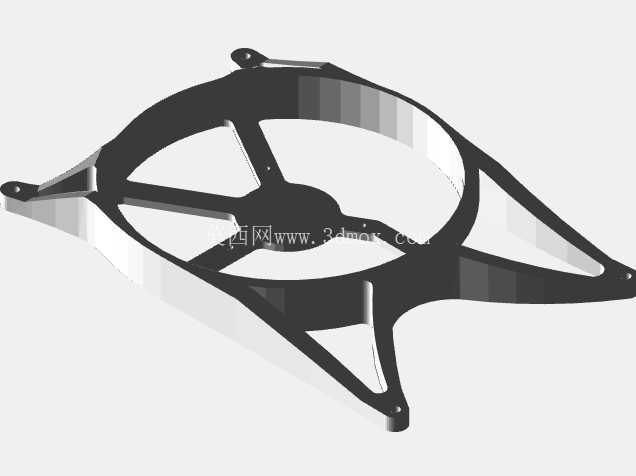

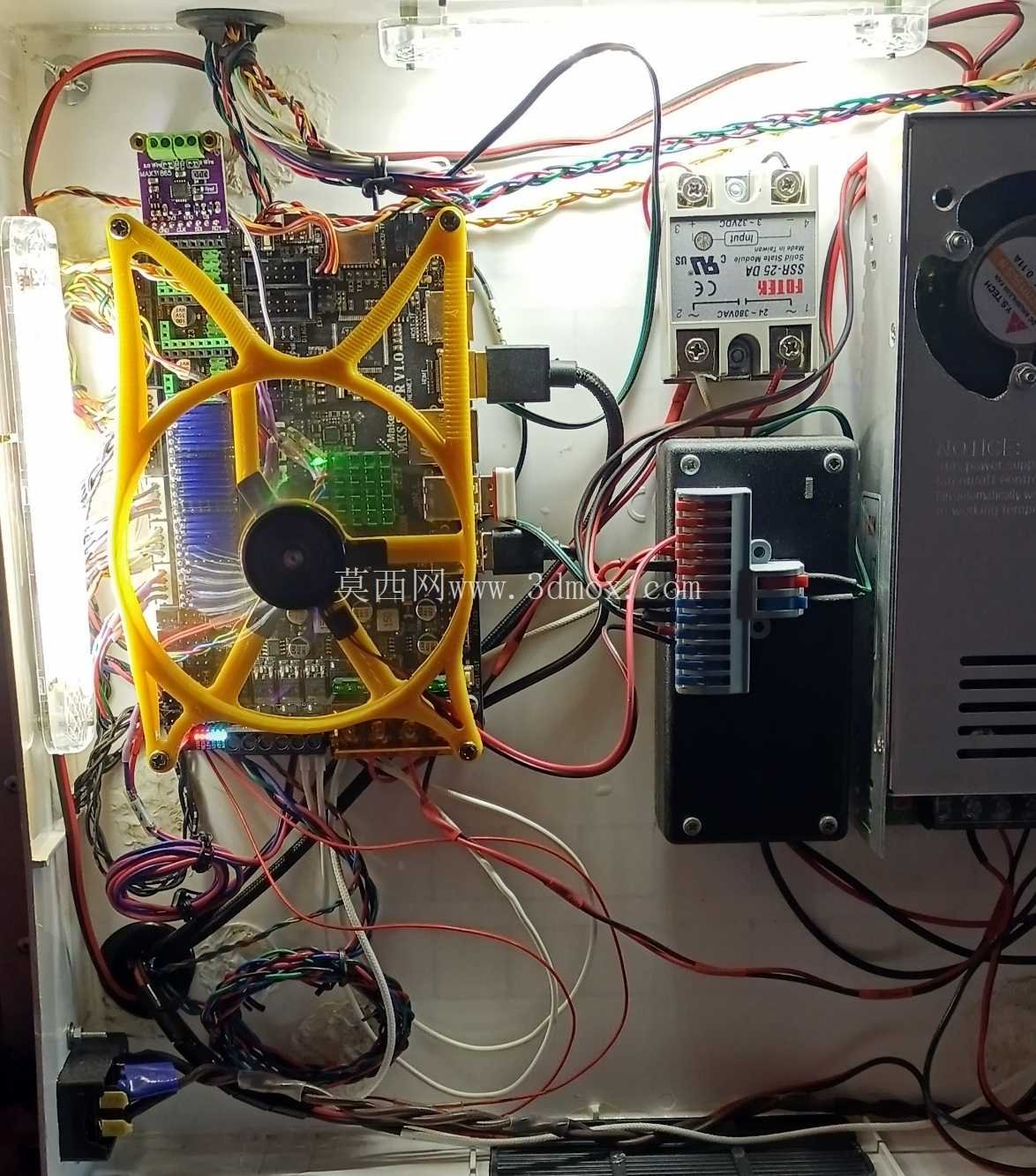

　　从结构设计来看，支架采用了四点式固定爪结构，四个固定端分别对应主板周边的闲置安装螺柱位置，固定爪的厚度控制在2.5mm，既保证了PLA或者PETG材料打印后的结构强度，也不会和周边的接线端子、杜邦线插头产生干涉，支架中间的环形承托结构完全适配80mm规格的标准轴流风扇，环形边框内侧做了1mm的导向倒角，既方便风扇安装时的对位，也能减少气流通过时的风阻损耗。考虑到电控仓内走线复杂的实际情况，支架的侧边框架做了内凹的走线让位槽，深度3mm，刚好可以容纳风扇的供电线材从侧边引出，不会出现线材被风扇叶片剐蹭的问题，同时固定爪的位置特意避开了主板上的USB接口、调试按键、扩展插针区域，安装完成后所有外接接口都能正常插拔，不需要额外调整原有接线顺序。安装边界方面，支架整体安装完成后突出主板表面的高度为27mm，这个尺寸刚好适配多数桌面级3D打印机电控仓的内部净空，不会和仓盖、仓内布置的电源模块产生空间冲突，风扇安装位和主板表面核心发热区的距离保持在15mm，这个距离可以让轴流风扇吹出的气流刚好覆盖主控芯片、四个步进驱动模块以及旁边的固态继电器散热面，形成定向的扫掠气流，把淤积在元件缝隙间的热空气直接带向电控仓的排气孔位置。

　　不同于通用型的风扇扎带固定方案，这款支架的定位精度更高，风扇运行时的震动会通过四个固定爪传递到主板安装螺柱上，不会出现长期运行后扎带松动、风扇移位的问题，同时支架的镂空结构做了等宽的筋条设计，筋条宽度2mm，在保证框架刚性的同时不会阻挡气流通过，相比整块的塑料挡板结构，气流通过率可以提升40%左右。实际使用场景中，不管是原厂封闭结构的3D打印机电控仓，还是玩家自行改造的亚克力外罩电控仓，这款支架都能适配，不需要额外修改其他部件的安装位置，打印时不需要添加支撑结构，顺着安装面的方向直接打印即可，安装时只需要四颗M3的螺丝就能完成风扇和支架的固定，再把支架固定在主板的原有螺柱上，整个安装过程不需要拆卸主板原有接线，十分钟内就能完成散热改造。

　　设计时还考虑到了不同玩家的风扇接线需求，支架侧边的走线槽预留了两个出线位，不管风扇供电是接在主板的风扇插针上，还是直接接在电源的独立供电输出端，线材都能顺着走线槽规整布置，不会和仓内的其他动力线缠绕在一起，减少了电磁干扰的隐患。另外，支架的固定爪做了轻微的弹性形变余量，就算不同批次的主板安装孔位有0.5mm以内的公差，也能顺利对位安装，不会出现孔位错位拧不上螺丝的问题，环形风扇位的四个固定孔位完全遵循标准80mm风扇的孔距规范，不管是普通的直流12V风扇还是24V静音风扇，都能直接适配安装，不需要额外打孔修改。
