基于TDA7294的单通道音频放大电路板设计

这款单通道音频放大电路以TDA7294功率芯片为核心搭建，主要面向桌面音频系统、小型有源音箱、DIY音响改装这类民用音频场景，也可作为小型广播终端、工业提示音播放设备的功率输出单元，承担小功率音频信号的功率放大任务，将前级输入的弱音频信号放大到足够驱动低阻抗扬声器的功率等级，满足近距离声场覆盖的音频播放需求。

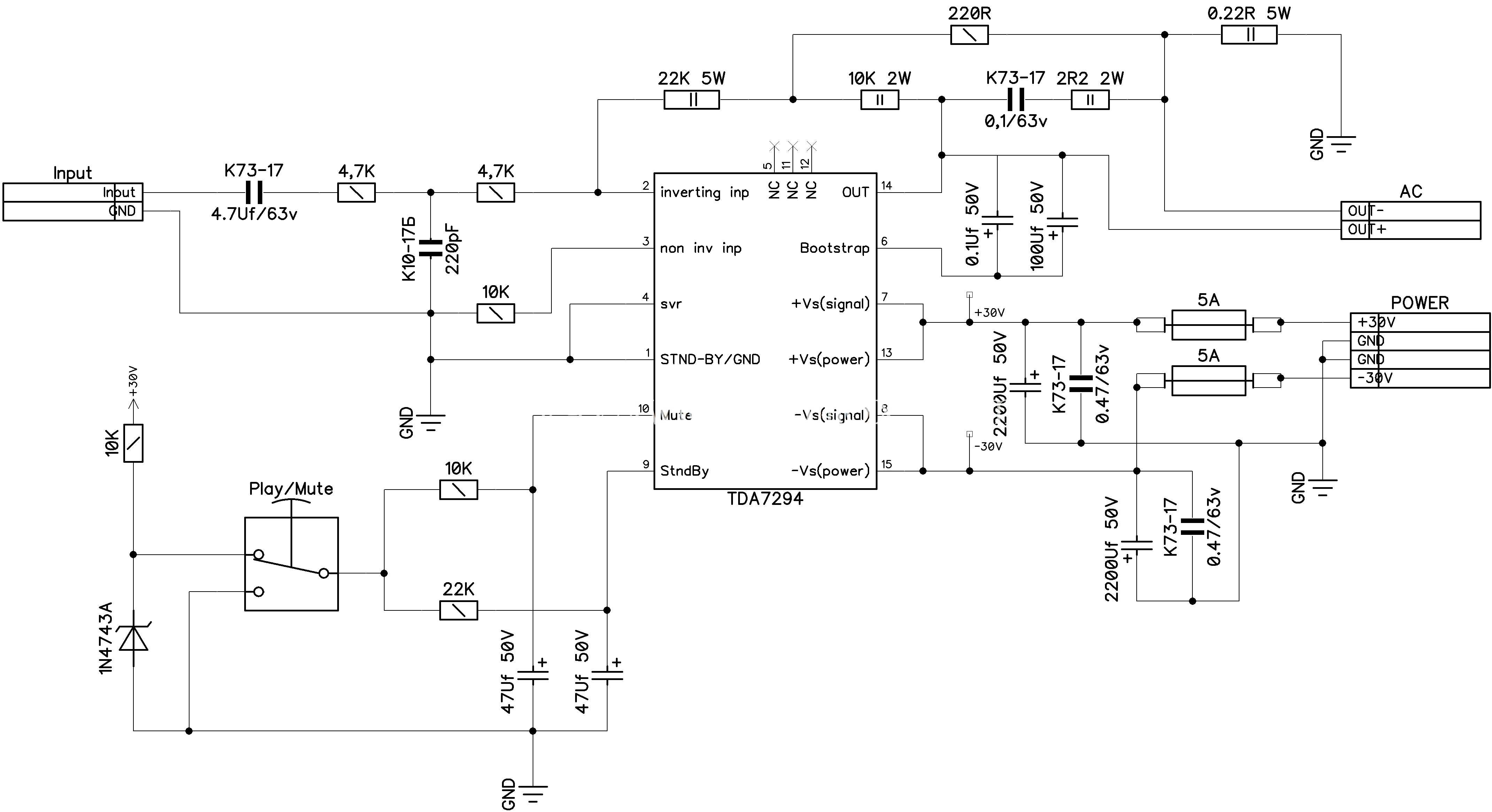

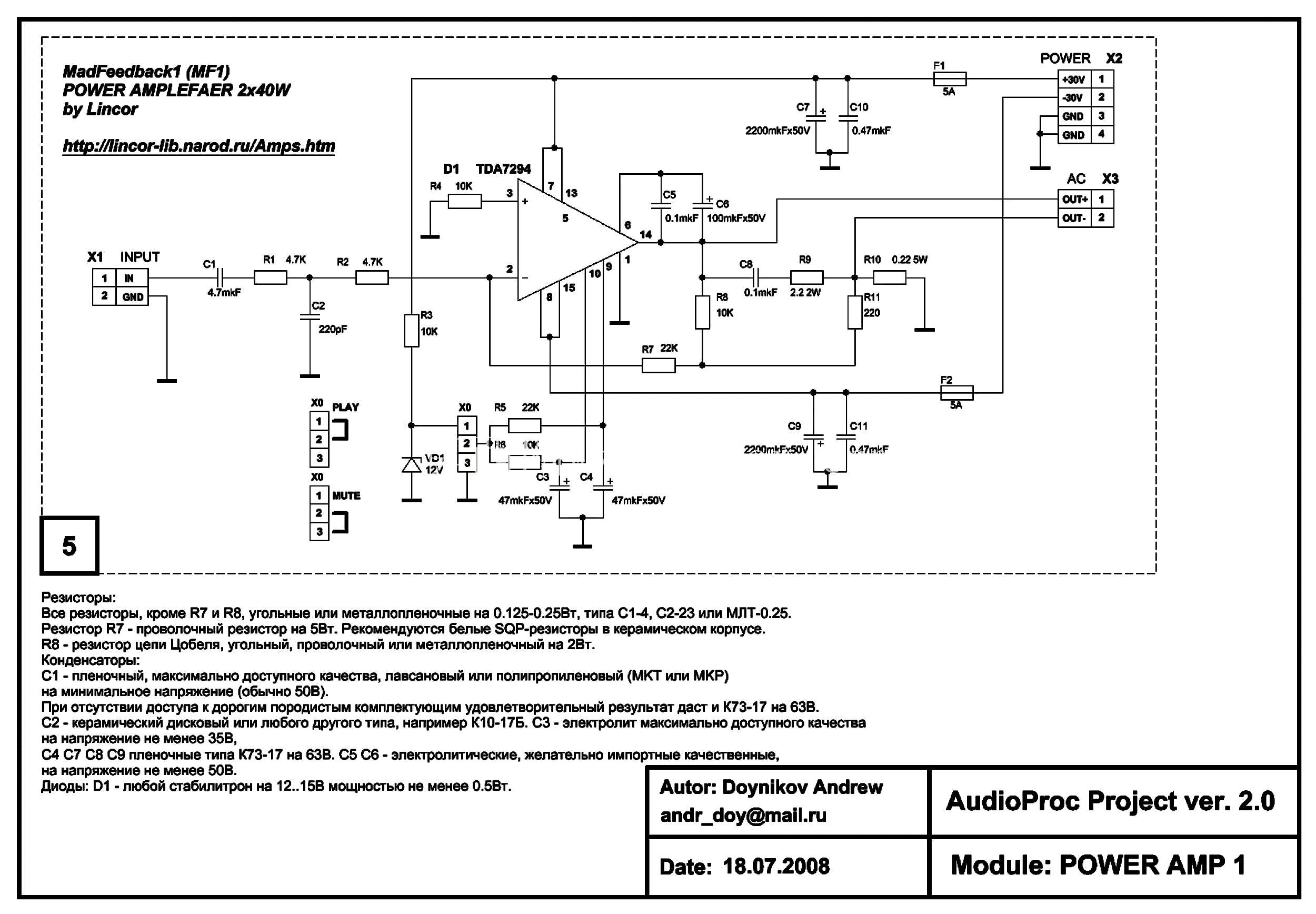

从电路功能设计来看，核心芯片选用的TDA7294本身具备宽电压供电范围、低失真度、内置过热与过流保护的特性，外围电路围绕芯片的引脚定义做了完整的配套设计：电源输入端配置了大容量电解电容做储能滤波，搭配小容量瓷片电容滤除高频纹波，避免电源杂波串入音频通路引发底噪；信号输入通路设置了耦合电容隔离直流分量，搭配限流电阻匹配输入阻抗，避免前级设备输出阻抗不匹配导致的信号衰减；输出端配置了阻容组成的茹贝尔网络，用于补偿扬声器的感性负载特性，避免高频自激损坏功率芯片，同时在输出接线端预留了螺丝式接线端子，方便直接连接扬声器线缆，无需额外焊接。

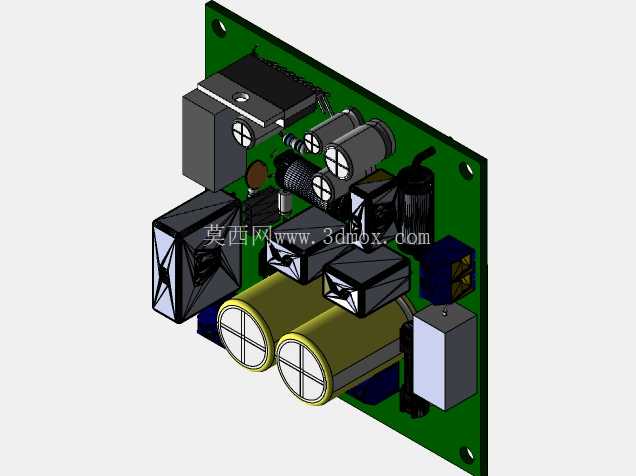

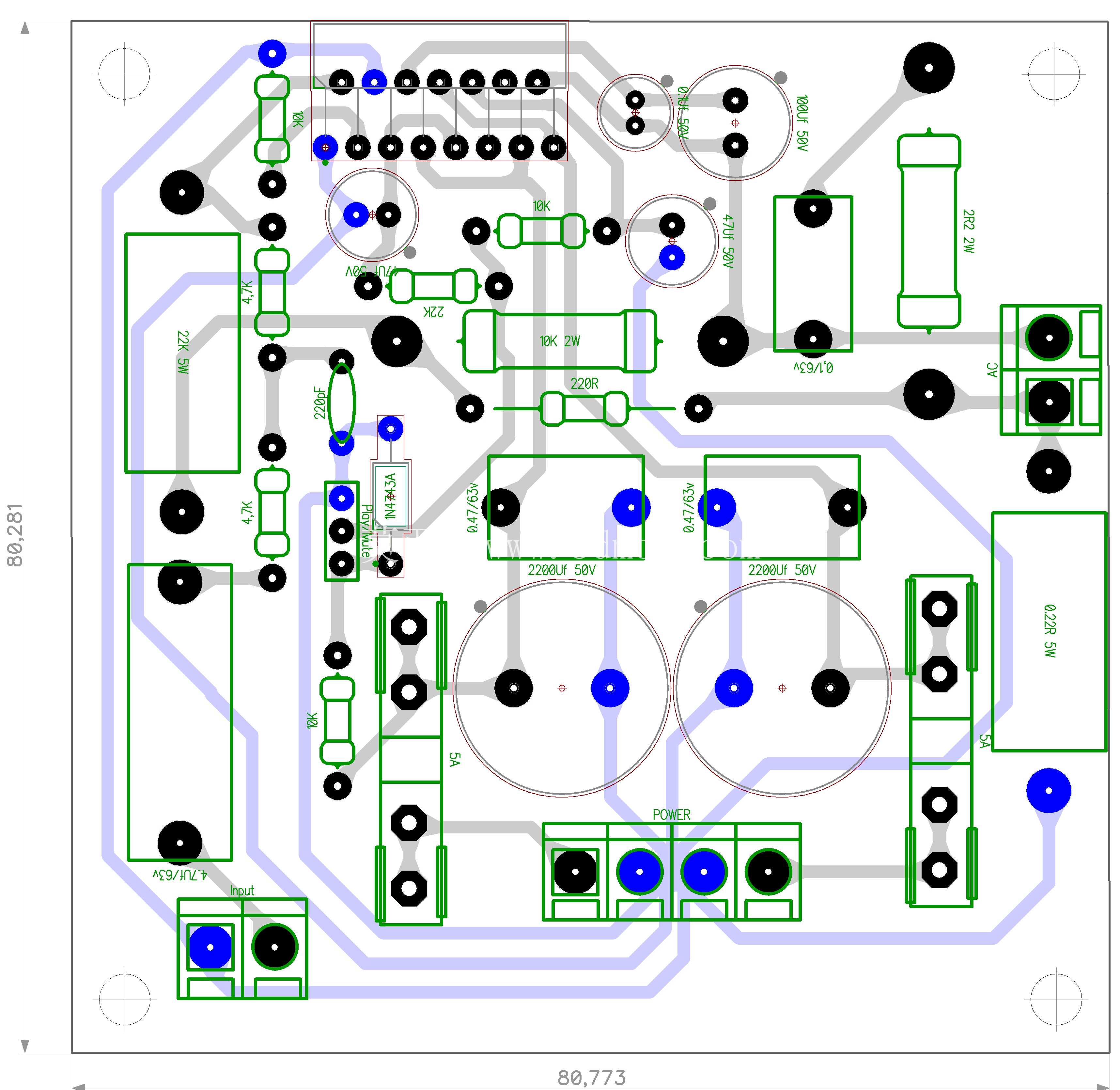

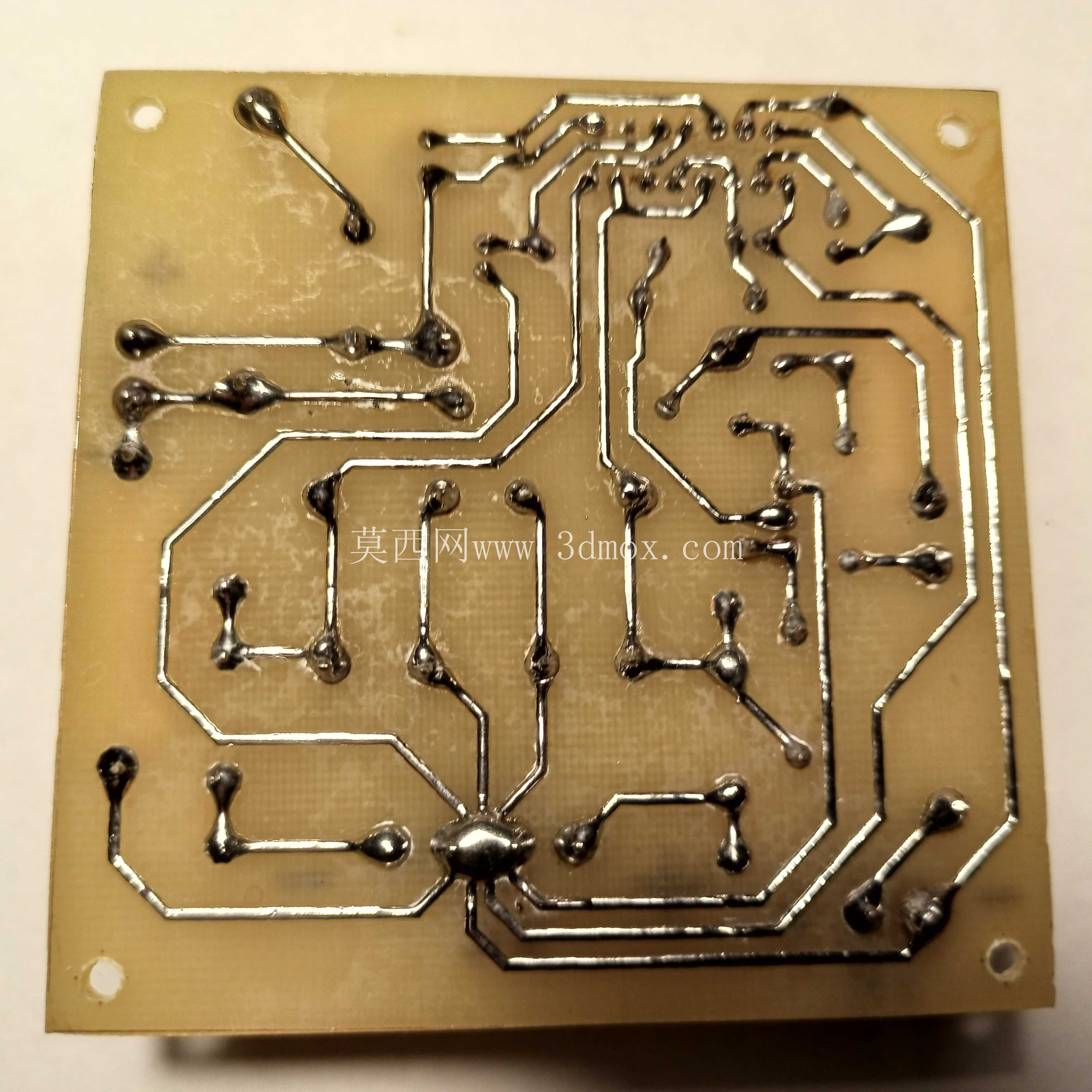

电路板的布局设计遵循模拟音频电路的布线规则，功率回路与信号回路做了分区排布，大电流的电源走线与输出走线做了加宽处理，降低走线电阻带来的功率损耗与压降；信号输入走线尽量缩短，远离电源变压器等强干扰源的布设位置，减少空间电磁耦合引入的噪声；各个功能元件按照信号流向依次排布，从输入接口到核心芯片再到输出接口形成顺畅的信号通路，避免走线折返带来的信号串扰。板上预留的安装孔位匹配通用小型设备的机箱安装尺寸，可直接通过铜柱固定在塑料或金属机箱内，安装边界考虑了外围元件的高度差，最高的电解电容与功率芯片的高度控制在常规小型机箱的内部净空范围内，不会出现元件顶到机箱盖板的问题；接线端子全部布置在板边位置，方便外部线缆的连接与后期维护，不需要拆开整个设备就能完成接线操作。

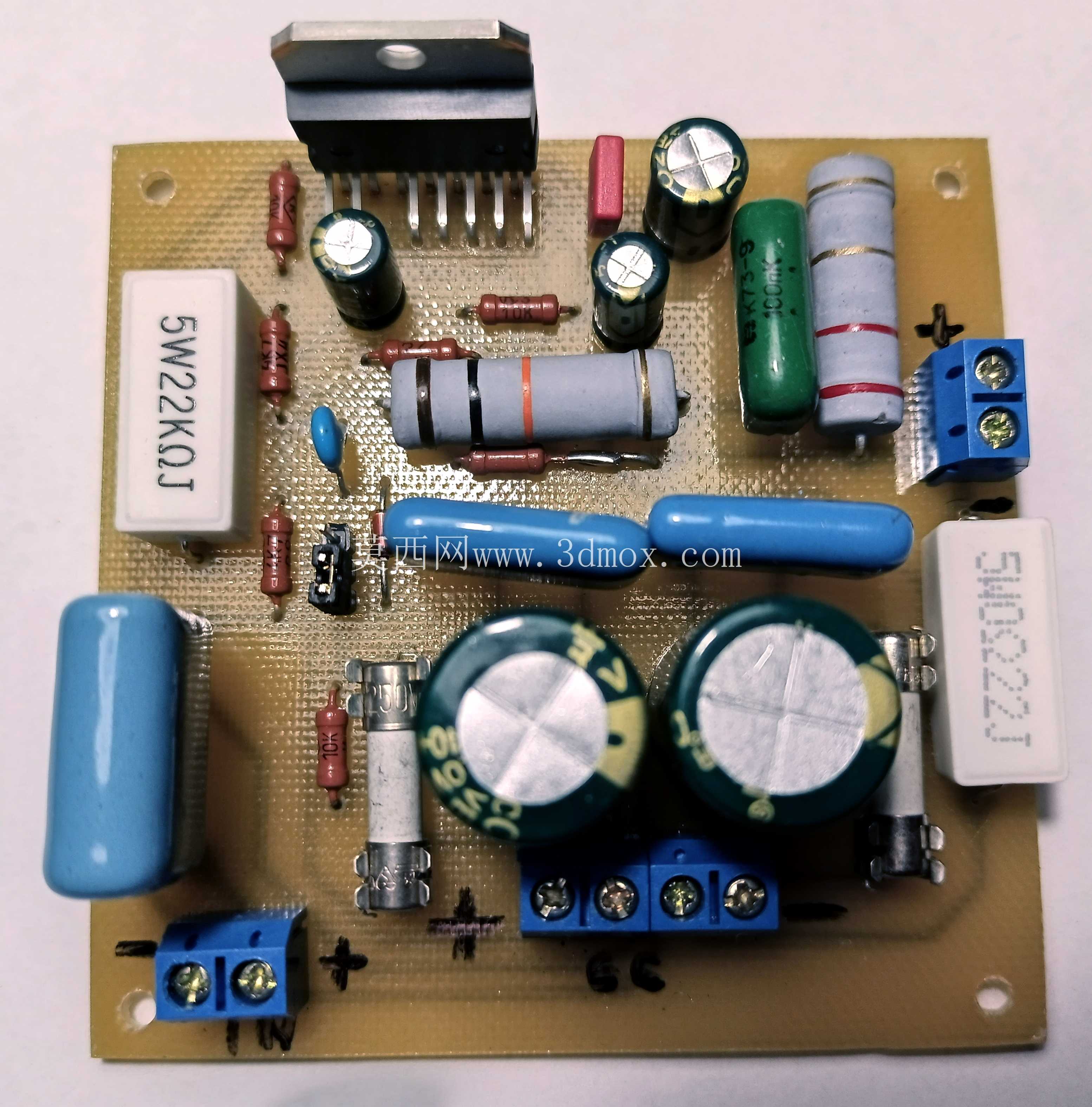

实际使用中，这款放大电路可适配4-8欧姆阻抗的扬声器，在额定供电电压下能输出足够的连续功率，满足十平米左右空间的音频播放需求，电路本身的保护设计可在输出短路、芯片过热时自动限制输出功率，避免核心芯片烧毁，降低日常使用中的故障概率。板上的电阻全部选用金属膜材质，降低热噪声对音质的影响，电容根据不同位置的功能需求分别选用电解电容、涤纶电容、瓷片电容，兼顾滤波效果与频率响应特性，功率电阻预留了足够的功率余量，长时间满功率工作也不会出现过热烧损的问题。

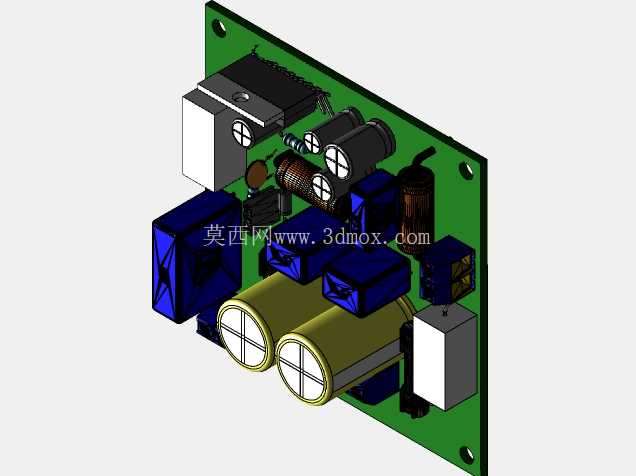

从结构适配性来看，整个电路板的外形尺寸适配常见的小型功放机箱，不需要额外做结构修改就能直接装入标准尺寸的迷你功放外壳，板上的电位器安装位（若配套前级音量调节）可直接伸出机箱面板，方便用户调节音量，各个接口的位置与常规机箱的开孔位置匹配，不需要二次加工机箱就能完成装配。电路的接地设计采用单点接地方式，将电源地、信号地、功率地在一点汇合，避免不同回路的地电流串扰引入交流声，实际测试中在无信号输入时底噪极低，贴近扬声器也几乎听不到可察觉的噪声，满足日常音频播放的音质要求。
