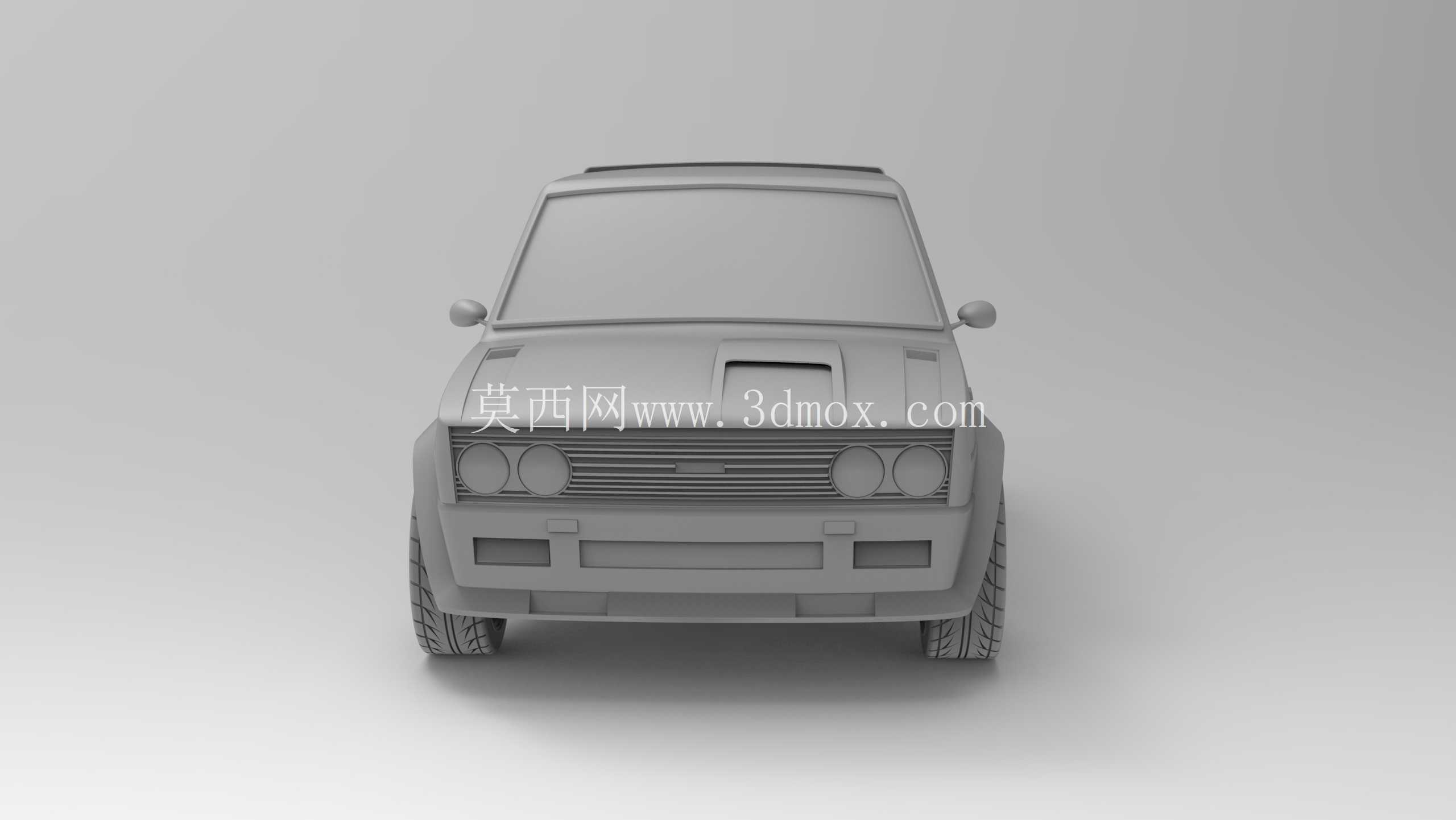

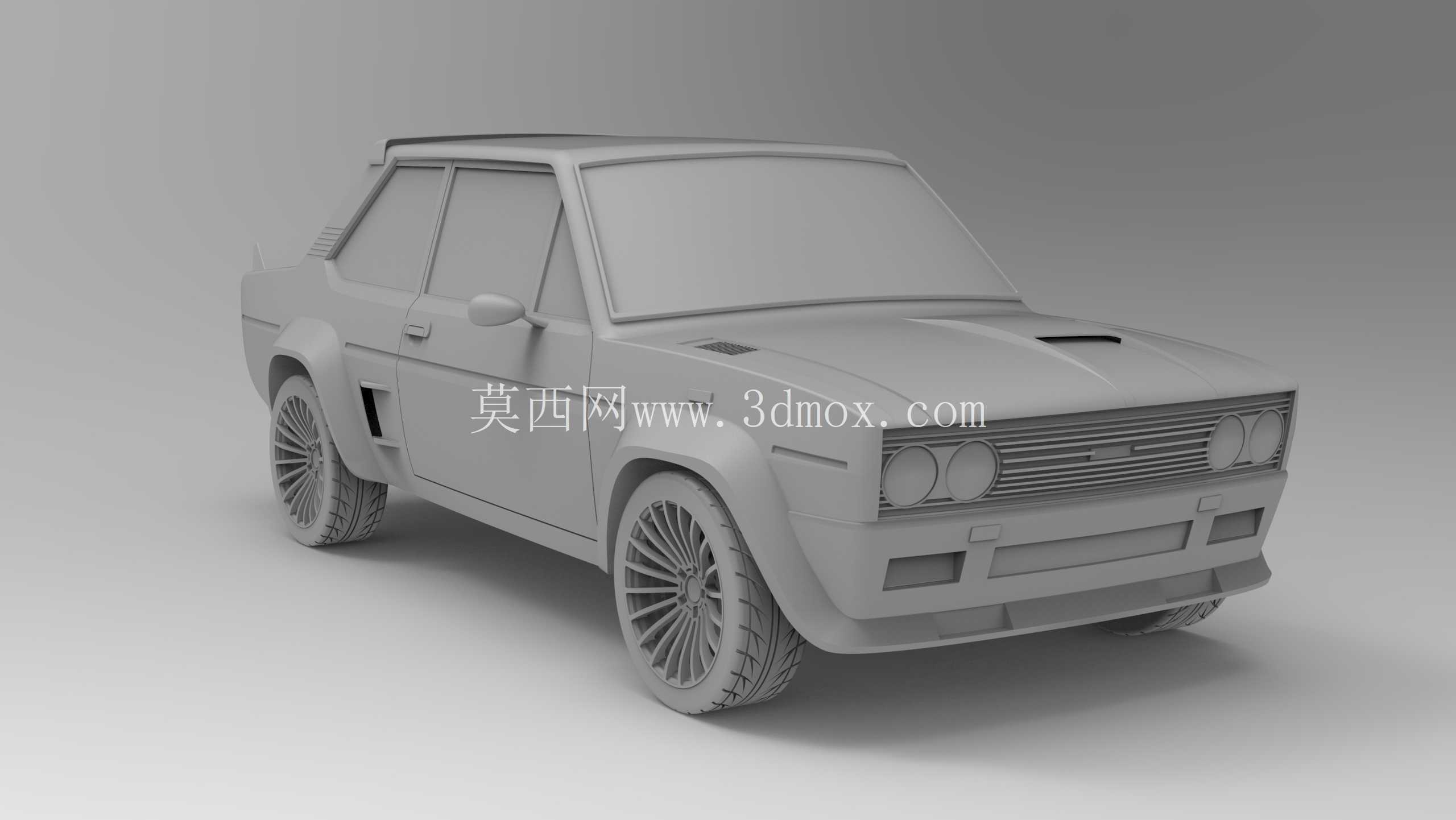

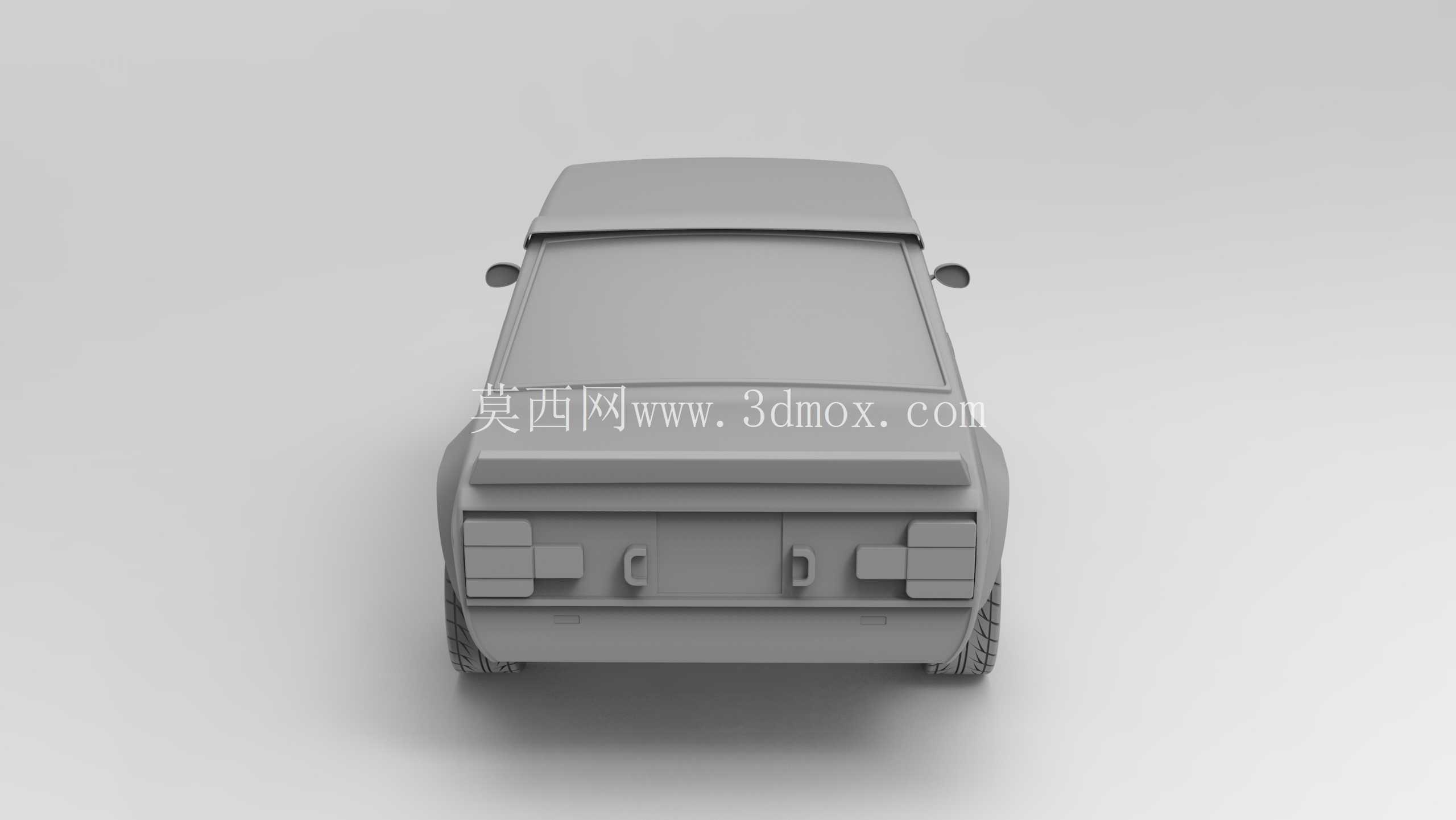

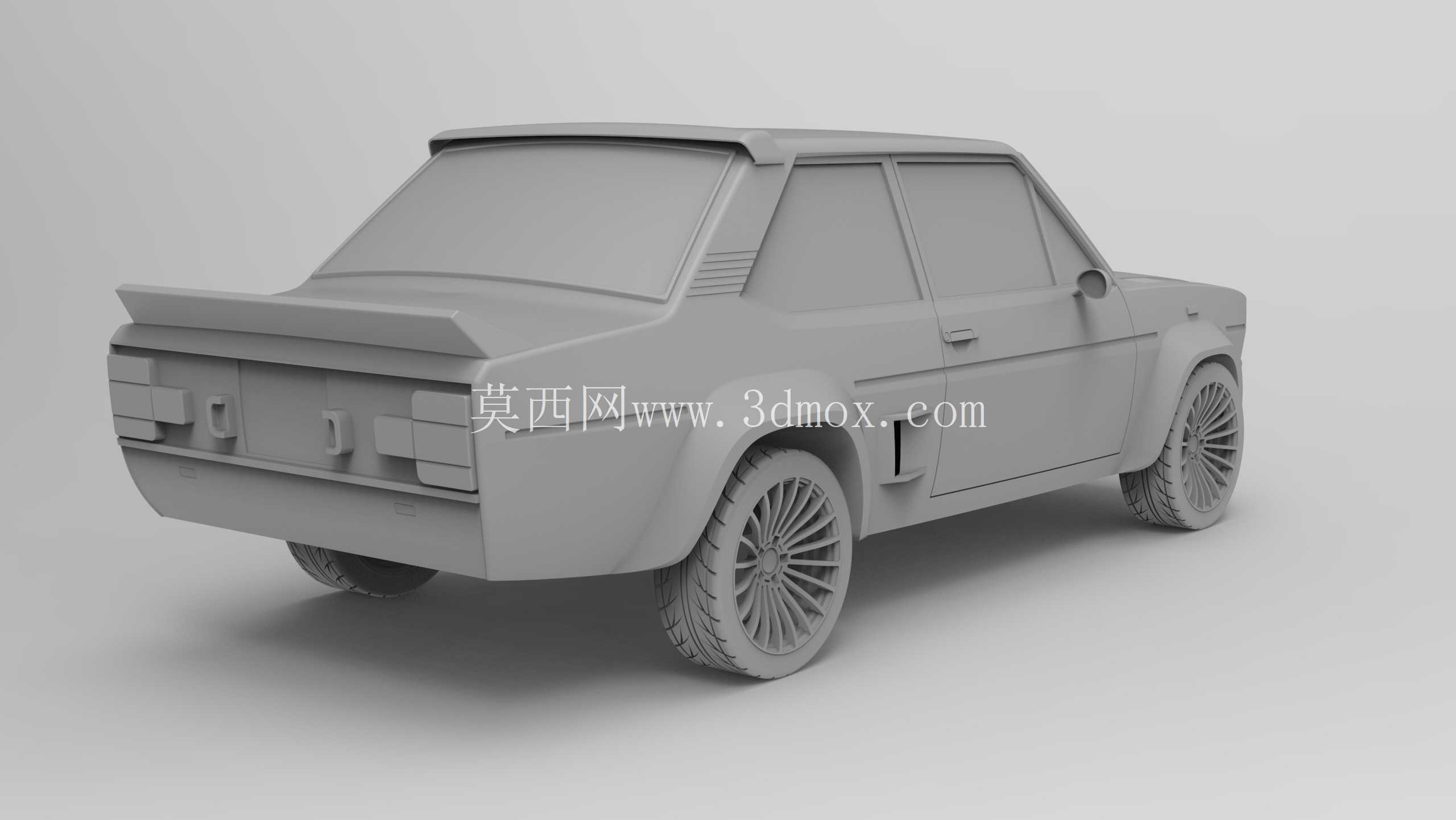

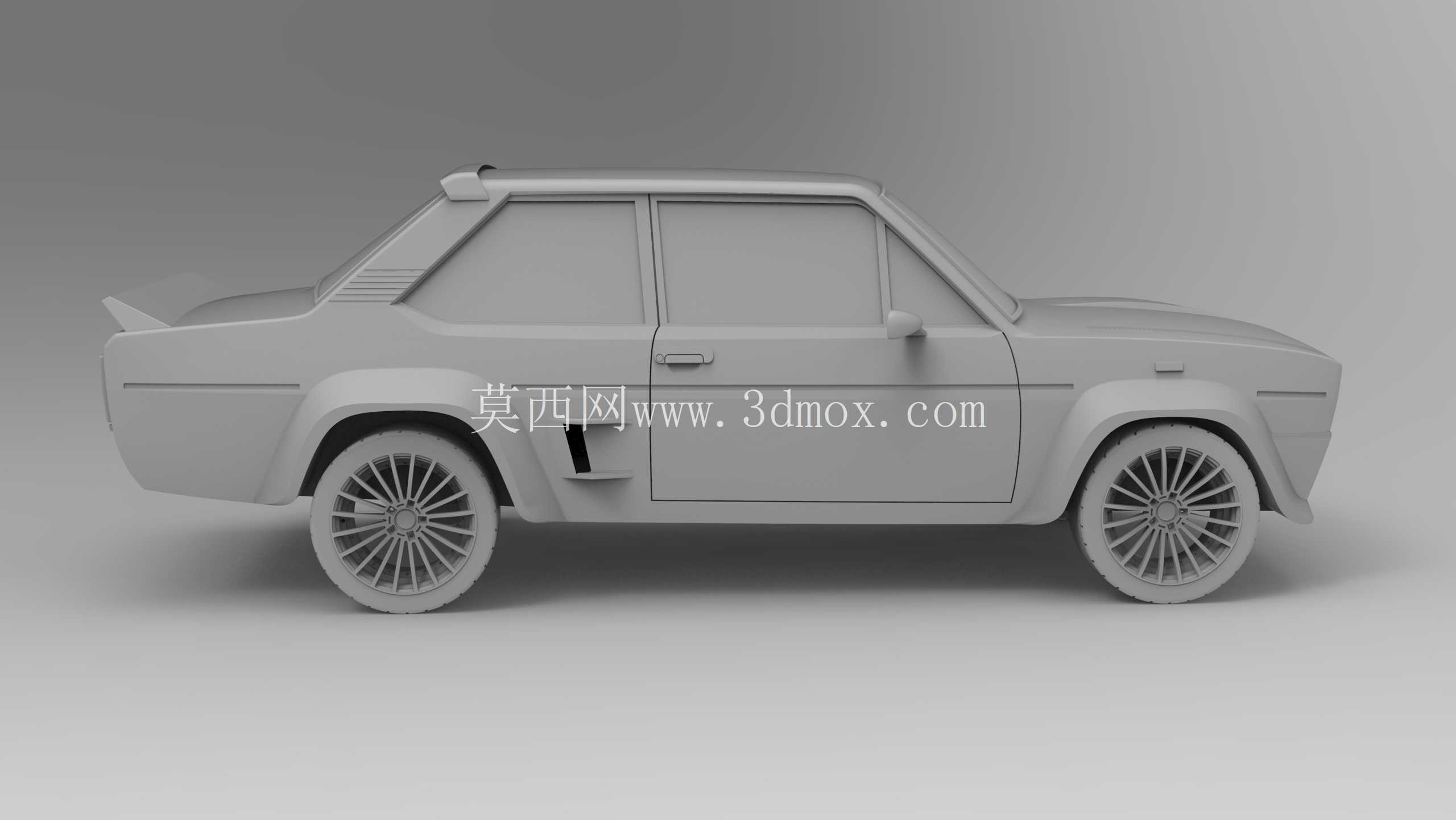

菲亚特131经典轿车1:4比例曲面建模作品

该模型还原的菲亚特131车型，是上世纪经典家用轿车的代表，在民用乘用车、复古车复刻展示、汽车文化传播领域有着明确的应用场景，既可以作为汽车设计教学中曲面建模的实操案例，也能支撑1:4比例静态展示模型的3D打印制作，还能为复古车改装、经典车复原的结构参考提供数字化基准。从实际用途来看，这个模型重点还原了车辆的外部覆盖件曲面，没有做过度的内饰与动力系统细化，核心是服务于外饰曲面的精度验证，帮助建模从业者理解老式轿车的曲面转折逻辑，也能为同年代车型的逆向建模提供曲面曲率参考。

在功能特性上，模型严格遵循实车的比例关系，所有外覆盖件的分缝位置都和实车保持一致，包括前保险杠的分层结构、引擎盖的通风口造型、车门的腰线走势、轮拱的外扩弧度，都做了精准的曲面拟合。不同于参数化硬表面建模的方块化结构，这个模型全程采用NURBS曲面搭建，所有曲面都达到G2连续标准，没有出现碎面、褶皱、曲率突变的问题，完全满足高质量3D打印的表面要求，打印后不需要做大量的补土打磨就能获得光滑的外表面，也能直接导入渲染软件做材质与光影表现，不需要额外修复曲面拓扑。

设计思路上，建模初期先通过实车的多视角参考图对齐比例基准，先搭建整车的 bounding box 确定安装边界，整车长度按1:4比例缩放后控制在102mm左右，宽度控制在41mm，高度控制在36mm，所有外凸部件包括后视镜、门把手、前保险杠饰条都在这个边界范围内，不会出现部件超出比例基准的问题。建模过程中先勾勒车身的主特征线，包括肩线、腰线、裙线三条核心纵向曲线，再通过双轨扫掠、四边面补面的方式搭建大面，之后再细化局部特征：前脸的双圆灯造型、格栅的横向饰条、前保险杠的雾灯凹槽，都在大面完成后做剪切细化，保证大面的曲率完整性；侧面的车门分缝采用曲面等距偏移的方式制作，避免分缝处出现曲面断裂；轮拱的外扩弧度单独做曲率匹配，保证和翼子板大面的顺滑过渡，不会出现生硬的折角。车轮部分单独建模，轮毂的辐条造型、轮胎的胎纹深度都按比例还原，轮胎和轮拱的间隙控制在2mm左右，和实车的离地间隙比例保持一致，不会出现轮距过宽、轮胎蹭轮拱的装配问题。

从安装边界来看，这个模型的所有外装部件都预留了拼接余量，如果做拆分打印的话，车门、引擎盖、后备箱盖都可以单独拆分，拼接处的止口结构预留0.1mm的装配间隙，满足PLA、树脂等不同3D打印材料的装配公差要求。车窗部分的曲面和车身曲面做了共边处理，后期做透明件安装时可以直接贴合曲面边界，不需要额外修型。前后保险杠和车身的连接位置做了内嵌的定位卡扣结构，打印后可以直接卡接固定，不需要额外粘接定位。整个模型的曲面都做了厚度偏移，外覆盖件的壁厚统一控制在1.2mm，既保证打印时的结构强度，不会出现薄壁破损的问题，也不会因为壁厚过大导致打印时间过长、材料浪费。

对于结构设计从业者来说，这个模型可以用来练习老式轿车的曲面建模逻辑，理解NURBS曲面在汽车外饰建模中的应用技巧，掌握大面搭建、局部细化、曲率检查的完整流程；对于三维建模爱好者来说，这个模型可以直接用于3D打印制作收藏级的静态车模，不需要做额外的模型修复；对于汽车文化传播领域，这个模型可以作为复古车型数字化展示的基础素材，用于线上展览、科普内容制作等场景。建模过程中特意规避了参数化建模容易出现的曲面生硬问题，所有过渡面都做了曲率梳检查，保证曲面的高光走势和实车一致，在渲染时不会出现高光断裂、反光扭曲的问题，完全达到工业级曲面的质量标准。
