车载倒车影像摄像头树脂打印安装支架

　　日常车载视觉系统的后装适配场景里，不同车型的尾门钣金弧度、牌照安装位预留空间差异极大，通用型摄像头往往无法找到合适的固定点位，要么拍摄角度偏移无法覆盖车尾盲区，要么固定结构外露影响整车外观完整性，甚至在车辆行驶过程中因为颠簸出现松动脱落的问题。这款定制化的摄像头安装支架，正是针对后装倒车影像的适配痛点设计，核心作用是将通用规格的圆柱形倒车摄像头稳定固定在车尾对应安装位，同时通过自带的翼型安装边调整拍摄俯仰角度，确保摄像头光轴与地面保持预设夹角，完整覆盖车尾1.5米范围内的地面盲区，同时兼顾远距离障碍物的识别视野。

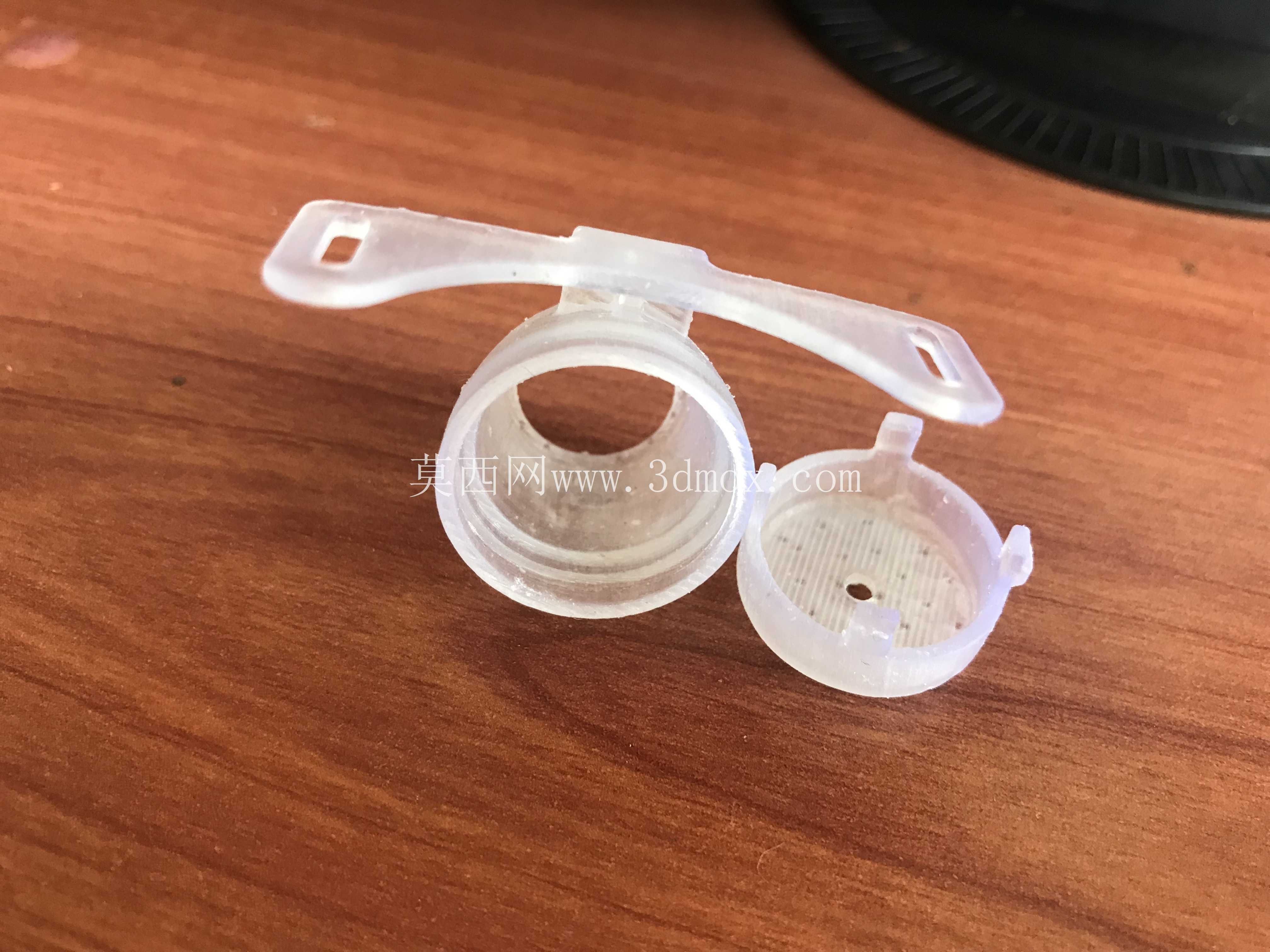

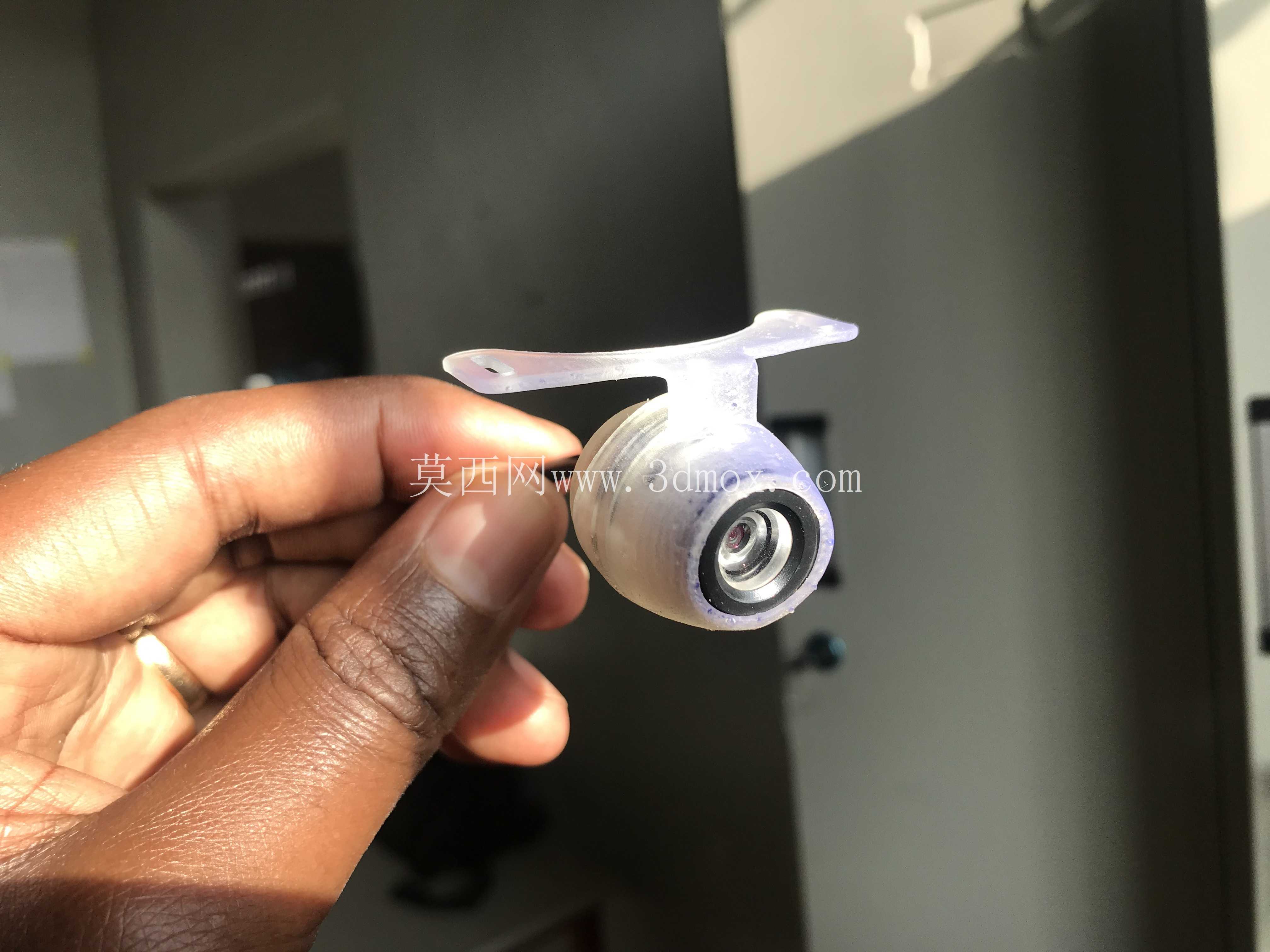

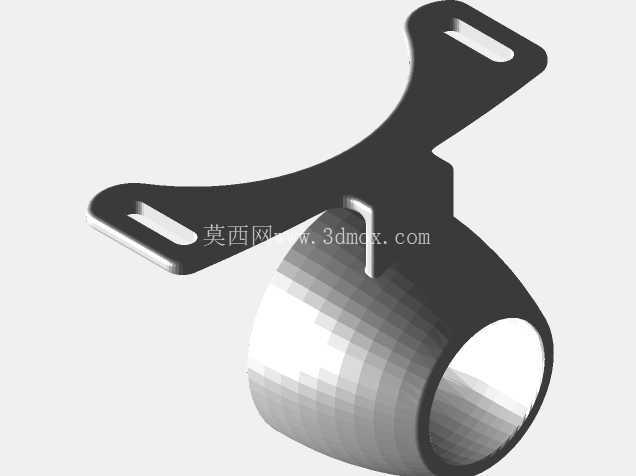

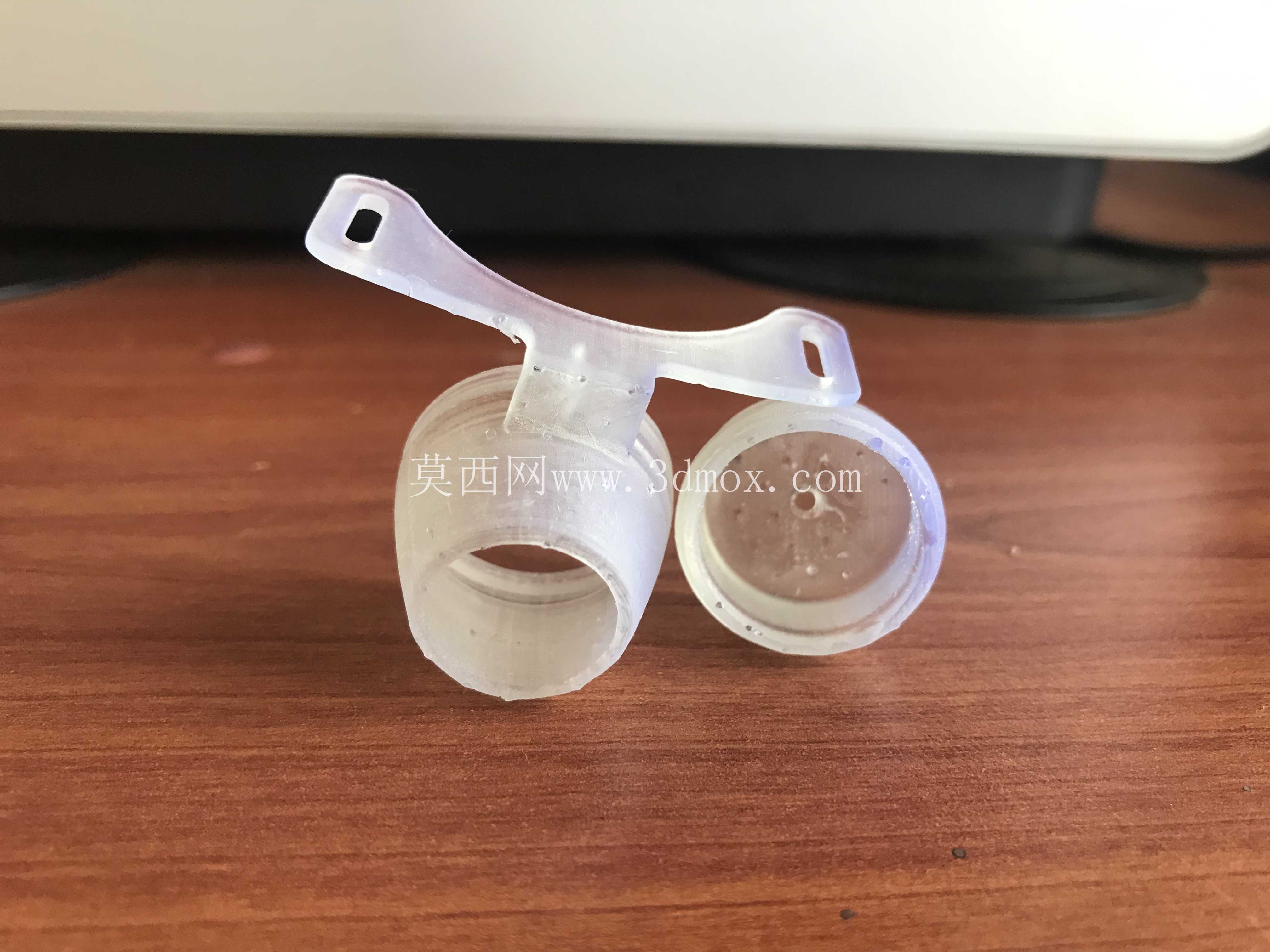

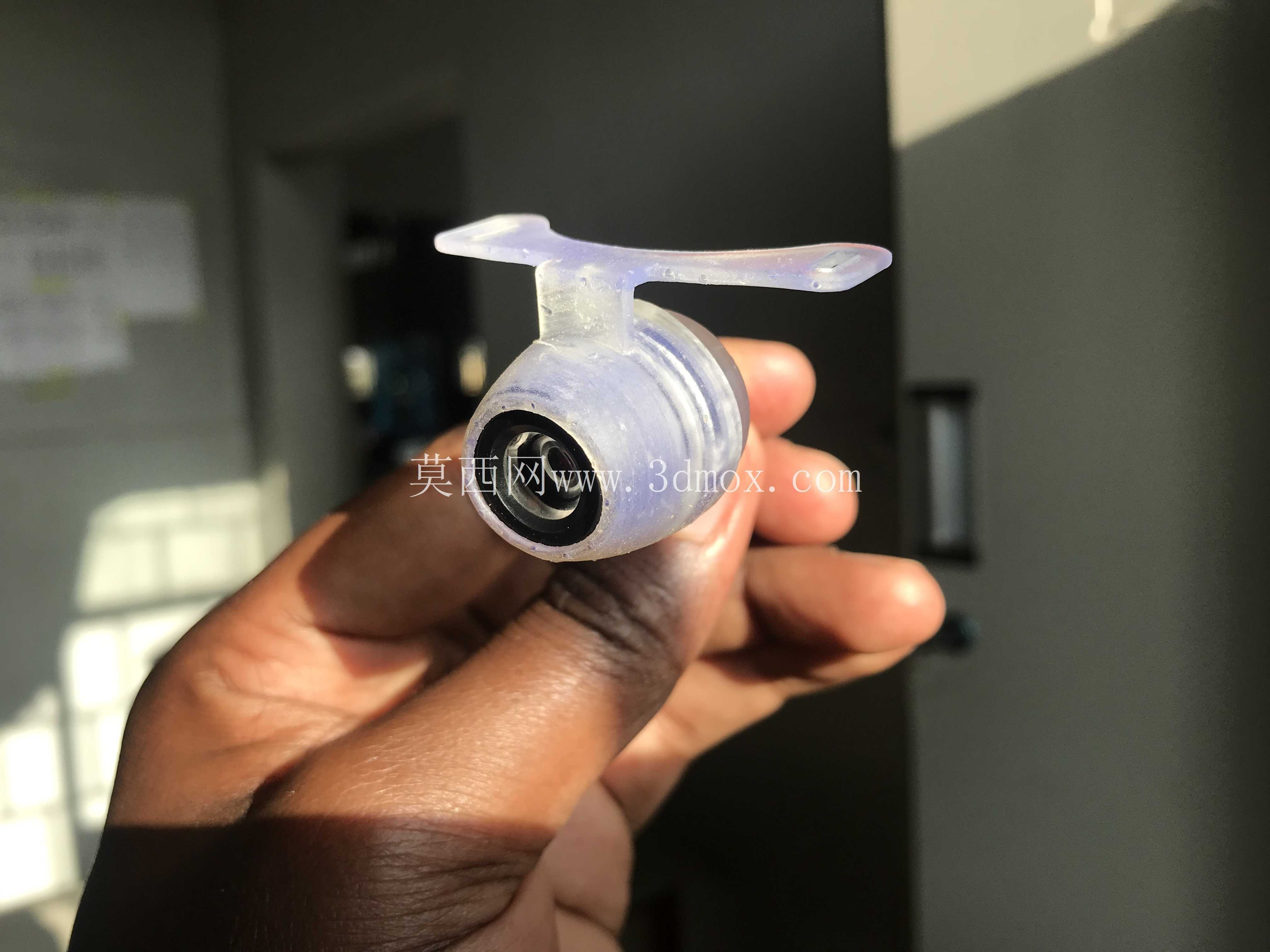

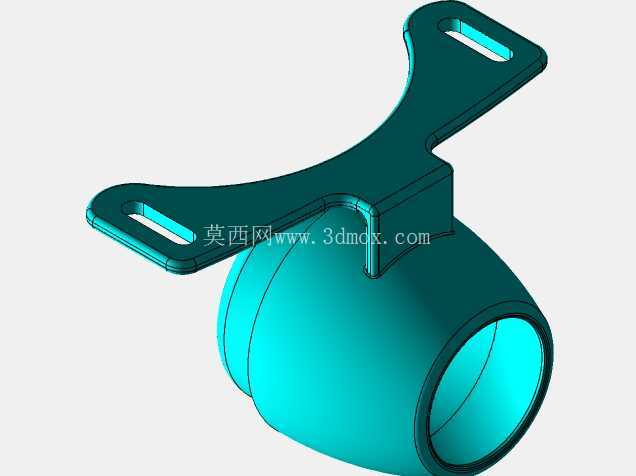

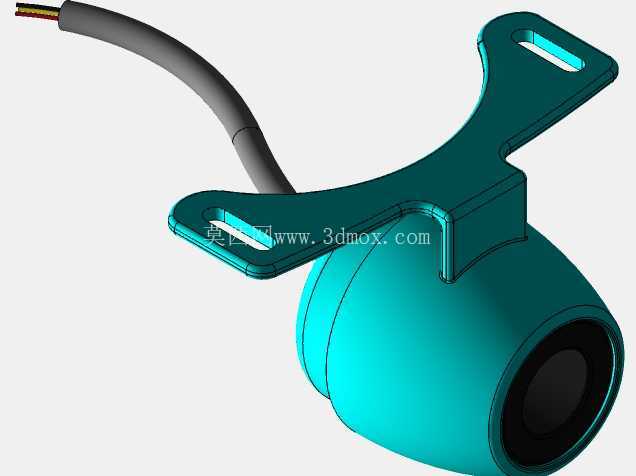

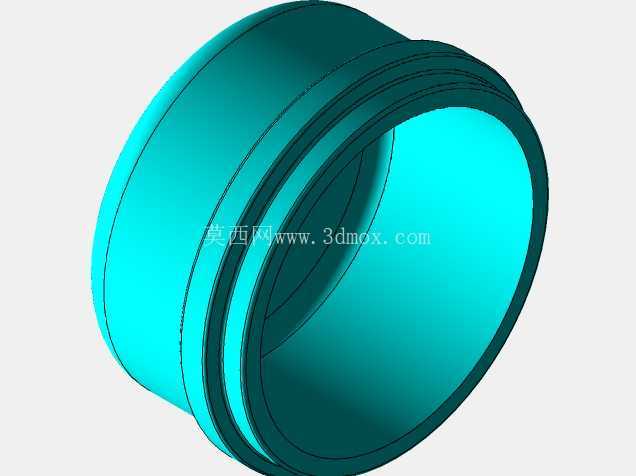

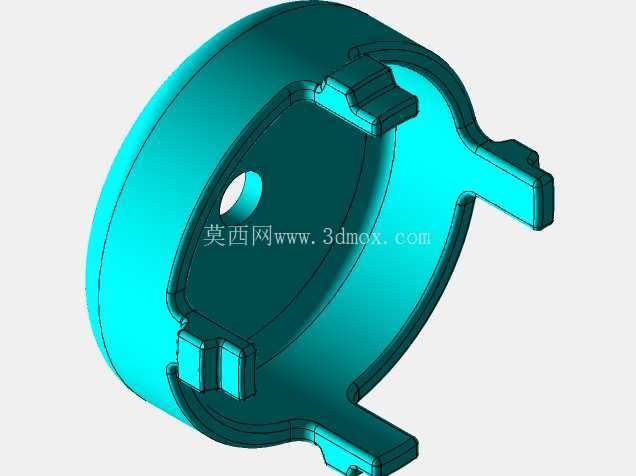

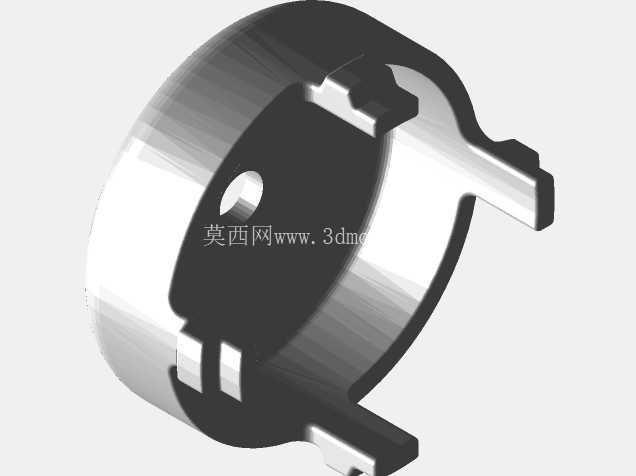

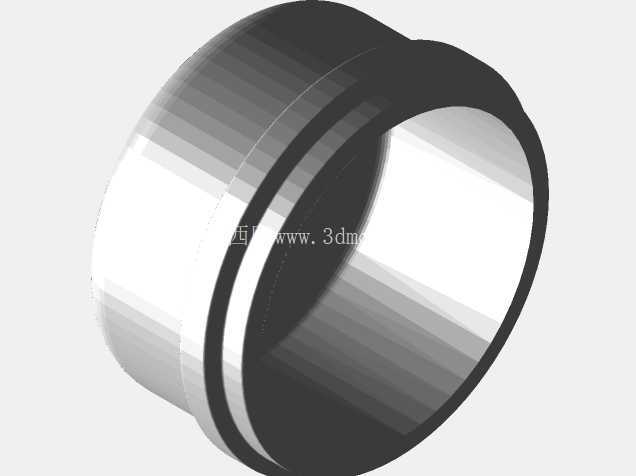

　　从结构设计逻辑来看，支架主体采用嵌套式圆筒结构，内径匹配市面上主流通用倒车摄像头的外径尺寸，内壁预留0.1mm的装配间隙，既可以保证摄像头能够顺利推入筒身完成装配，也能通过过盈配合加少量粘接剂的方式实现摄像头的周向固定，避免车辆行驶过程中摄像头出现转动偏移。筒身上方延伸出的薄型翼状安装边，是整个结构的安装受力核心，翼边整体做了等厚度减薄处理，既可以在安装时根据车尾钣金的实际弧度做小范围的弯折适配，也能通过两个预留的安装点位，采用3M胶粘接或者微型自攻螺丝固定的方式，将整个支架牢牢固定在车尾钣金或者牌照架的对应位置，翼边与筒身的连接位置做了圆弧过渡加强，避免长期颠簸受力出现连接位置断裂的问题。

　　从安装边界来看，整个支架的筒身长度控制在35mm以内，安装翼边的总宽度不超过60mm，安装完成后整体突出钣金面的高度不超过20mm，不会过度突出影响车尾的外观整体性，也不会在开关尾门的时候与周边部件产生运动干涉。筒身的末端做了轻微的内收倒角，既可以对摄像头的镜头端面起到一定的防护作用，避免洗车时高压水柱直接冲击镜头边缘造成密封失效，也能减少行车过程中泥水、灰尘在镜头位置的附着堆积，降低后期清洁维护的频率。在实际选型适配的时候，需要先确认待安装摄像头的外径尺寸与筒身内径的匹配度，如果摄像头外径存在小幅偏差，可以通过在筒身内壁粘贴少量薄型泡棉胶的方式调整配合间隙，避免摄像头出现晃动。安装翼边的固定方式需要根据安装位置的材质选择，如果是安装在光滑的漆面钣金表面，优先采用高强度耐候双面胶粘接固定，避免打孔破坏原车漆面；如果是安装在塑料材质的牌照灯装饰罩位置，可以采用微型自攻螺丝加固，提升长期使用的固定可靠性。角度调整环节需要在固定支架前先接通摄像头的影像输出，观察显示屏内的视野范围，缓慢调整翼边的弯折角度以及支架的安装位置，确保画面中地平线处于画面上三分之一位置，同时车尾保险杠边缘在画面下方露出10cm左右的参考位置，保证倒车时能够准确判断障碍物与车尾的实际距离。

　　这款支架采用光敏树脂材料打印成型，材料本身具备不错的耐候性与抗冲击性能，能够适应车尾户外使用的温度变化、泥水侵蚀等复杂工况，相比传统的注塑支架，不需要开模就可以根据不同车型的安装位弧度、不同摄像头的尺寸快速调整结构参数，适配效率更高，特别适合小批量定制化的车载影像改装场景使用。结构设计过程中特意规避了多余的突出结构，所有边角都做了R1以上的圆角处理，既可以减少打印过程中的支撑残留，提升打印成品的表面质量，也能避免安装使用过程中尖锐边角划伤安装人员或者损伤车漆。筒身的壁厚控制在2mm，在保证整体结构强度的前提下尽可能减少材料用量，降低打印成本与成品重量，避免因为自重过大导致长期使用后粘接位置开胶脱落。翼边的两个安装孔位采用长圆形设计，允许安装时存在±3mm的位置调整量，降低安装对位的精度要求，即使初次安装位置存在小幅偏差，也可以通过长圆孔调整到合适的固定点位，不需要重新打孔或者调整粘接位置。
