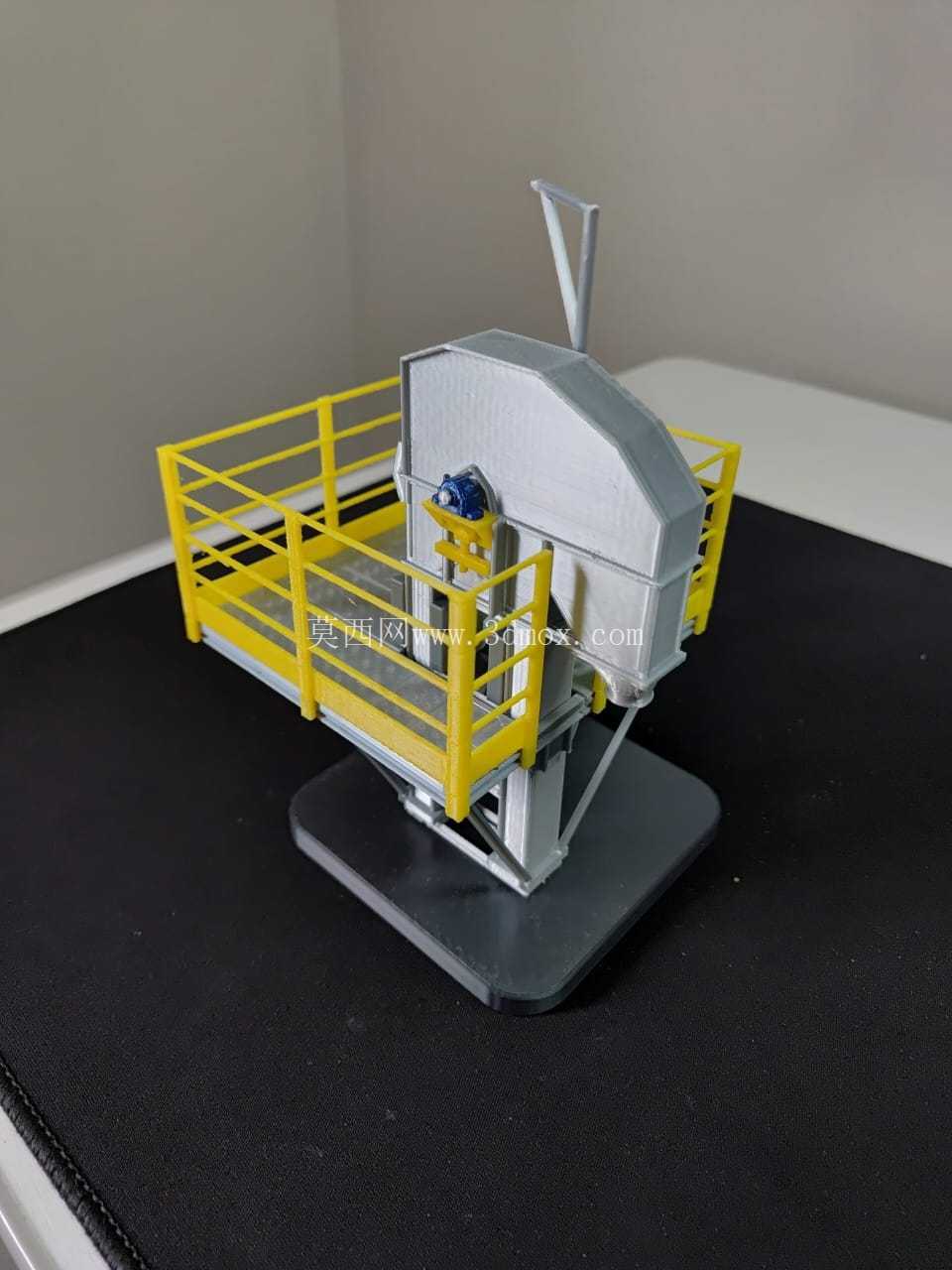

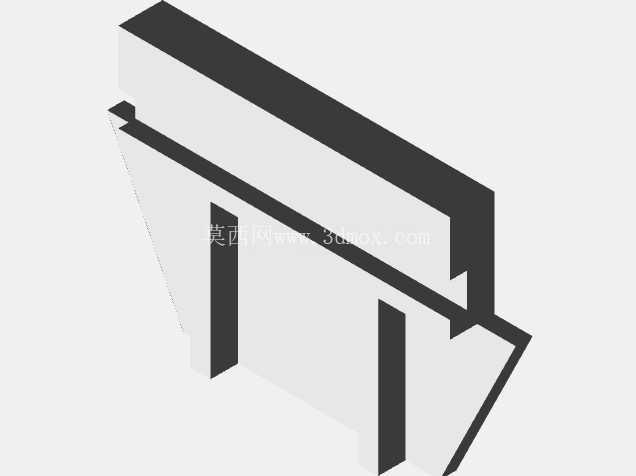

1:24比例斗式提升机牵引头结构模型

在散料垂直输送的工业场景里，斗式提升机的牵引头是整套设备的核心动力承载单元，直接决定了整机的输送效率与运行稳定性，这个1:24比例的模型完整还原了实机牵引头的全部结构细节，可用于结构教学、方案展示以及配套部件的选型参考。从实际应用场景来看，这类牵引头多配套在粮食加工、建材生产、矿石分选、化工原料输送的产线中，负责将底部料仓装载的散状物料通过料斗连续提升至指定高度，完成物料的竖向转运，适配90吨每小时的输送通量，能满足中小型散料处理产线的连续作业需求。

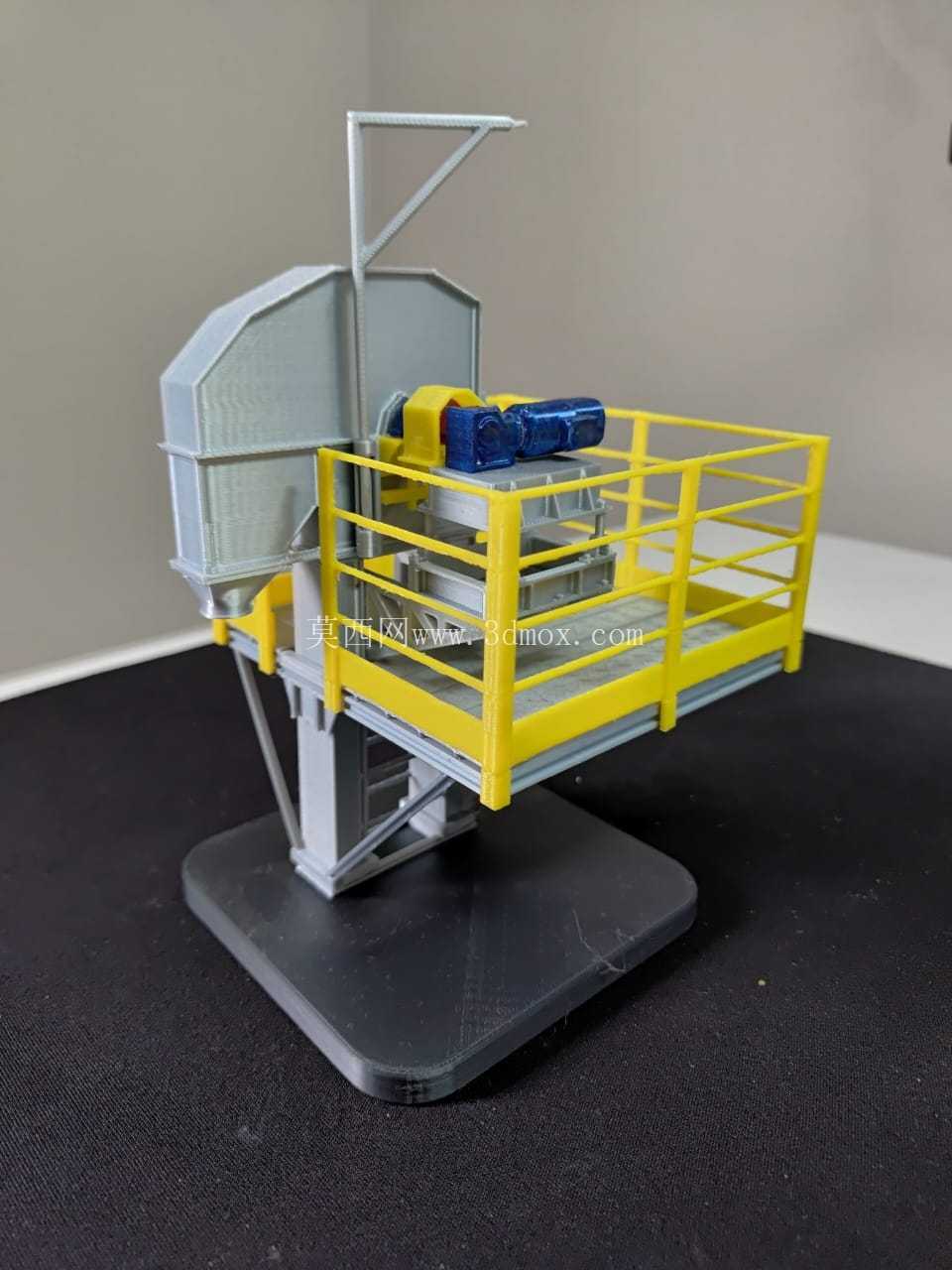

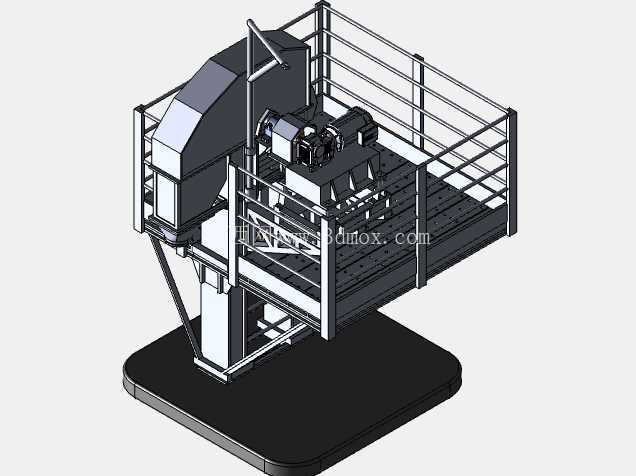

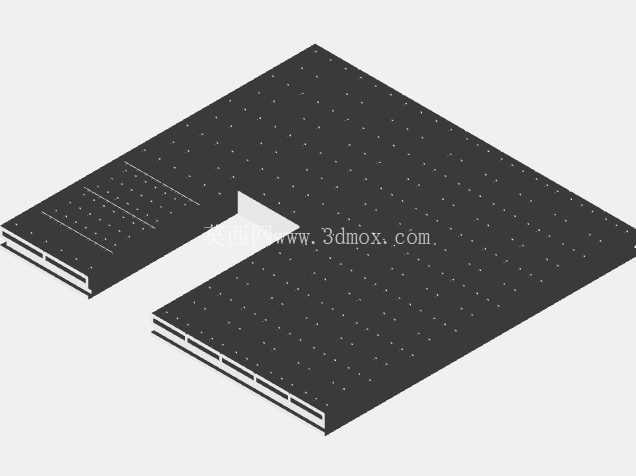

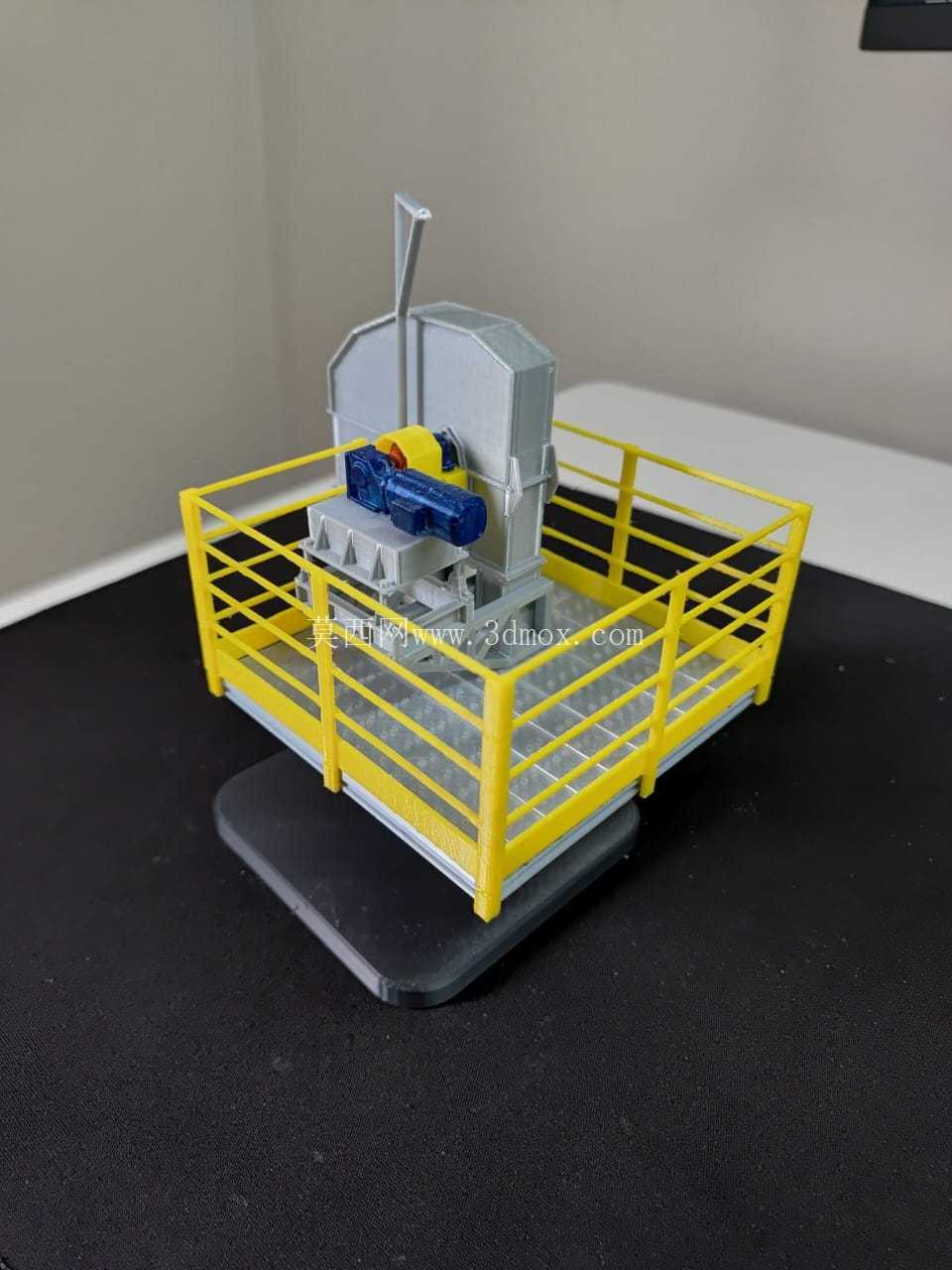

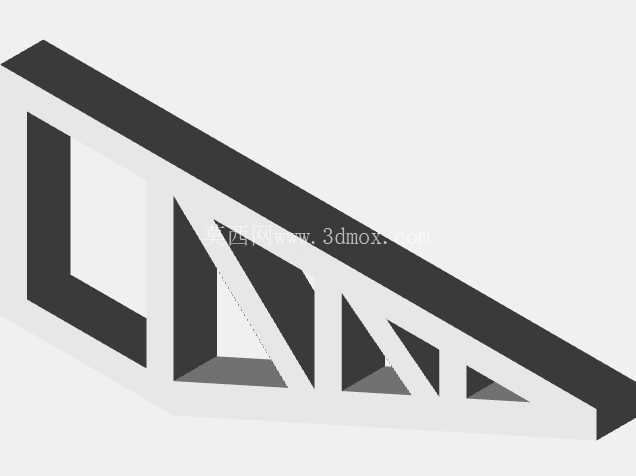

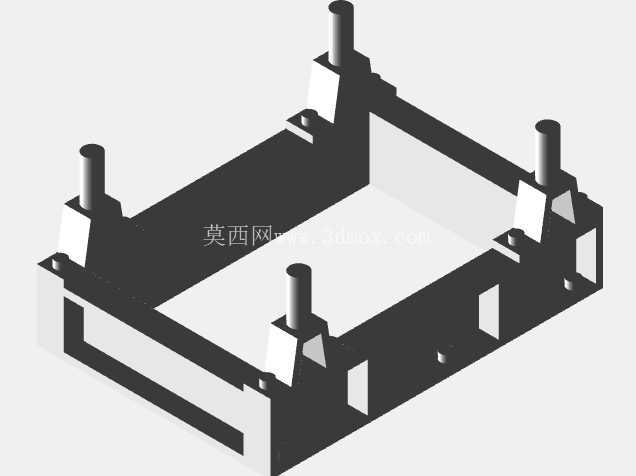

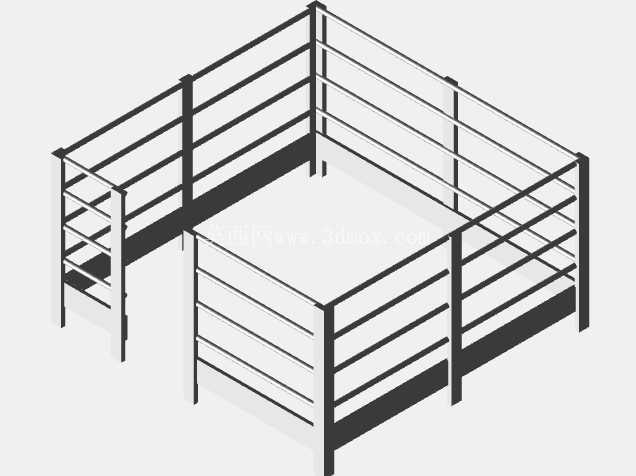

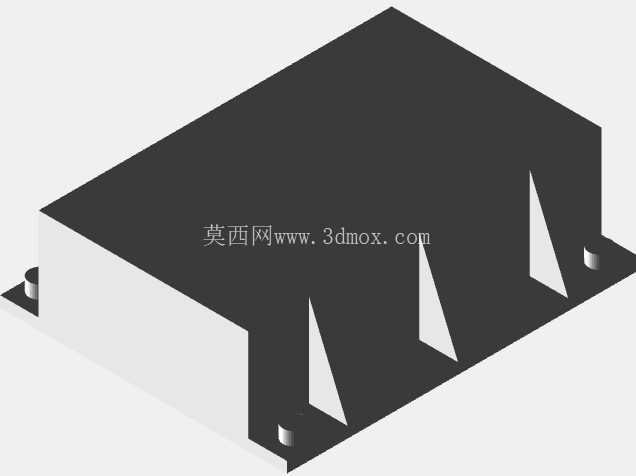

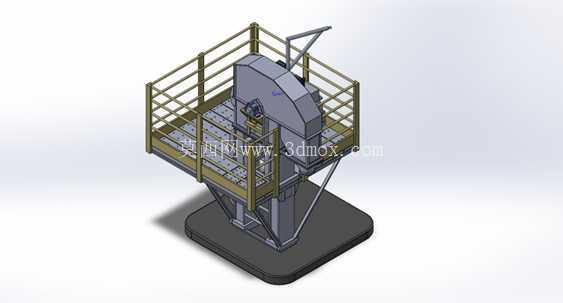

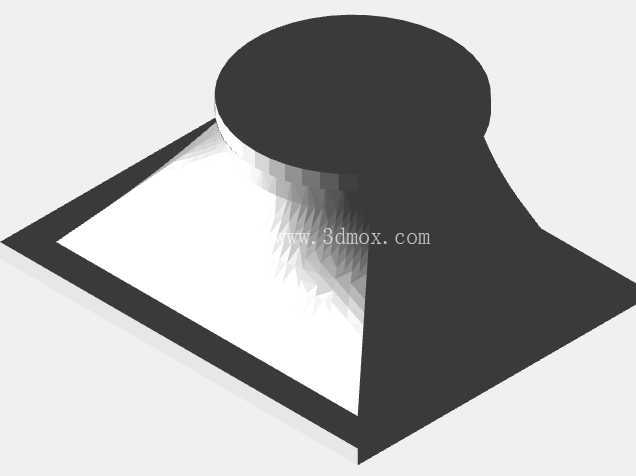

模型还原的牵引头结构包含了上部驱动安装平台、防护护栏、驱动单元安装位、牵引轮组支撑结构、下部底座固定结构几个核心部分，设计时首先考虑的是现场安装的边界条件：底座采用大尺寸方形配重式结构，安装时需要匹配现场预埋的地脚螺栓孔位，底座上方的支撑立柱采用斜撑加强结构，抵消牵引轮运转时带来的侧向倾覆力矩，避免设备运行时出现晃动。上部的操作平台周边设置了1.2米高的标准化防护护栏，护栏横杆间距符合工业操作平台的安全规范，平台表面预留了防滑纹理与安装孔位，方便后期运维人员站立检修驱动部件，平台一侧预留了爬梯连接位，可配套现场的竖向爬梯实现运维通道的连通。

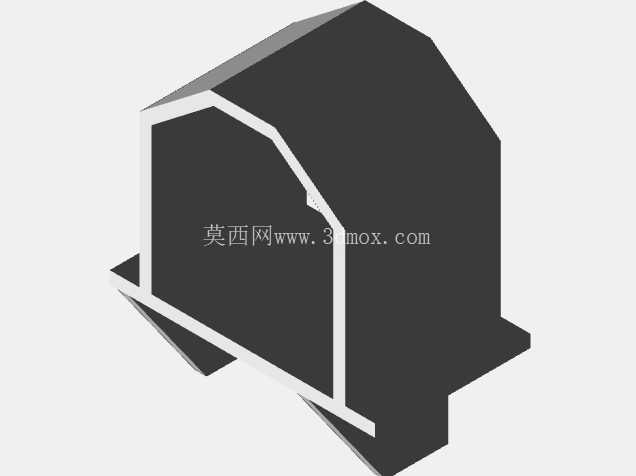

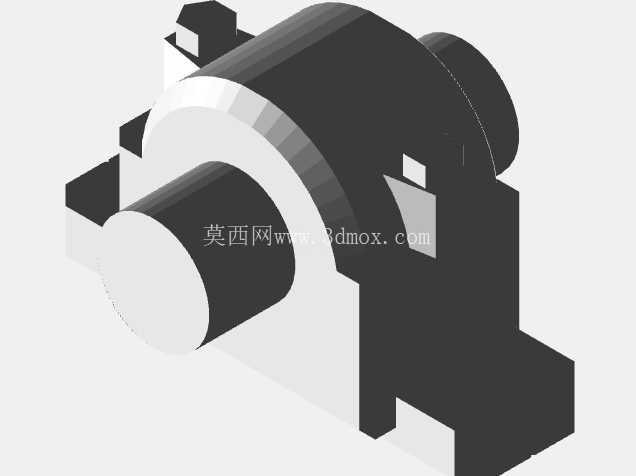

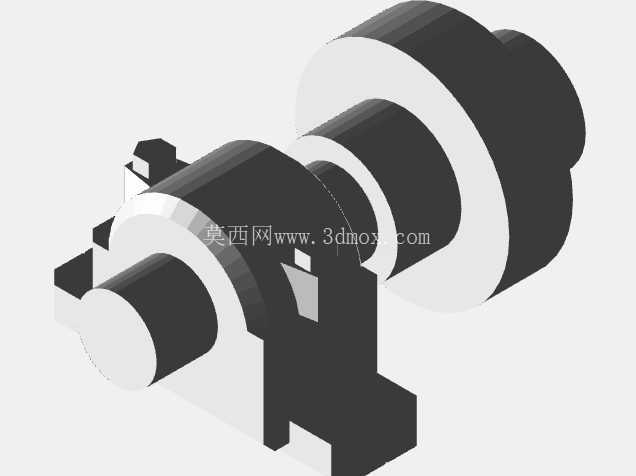

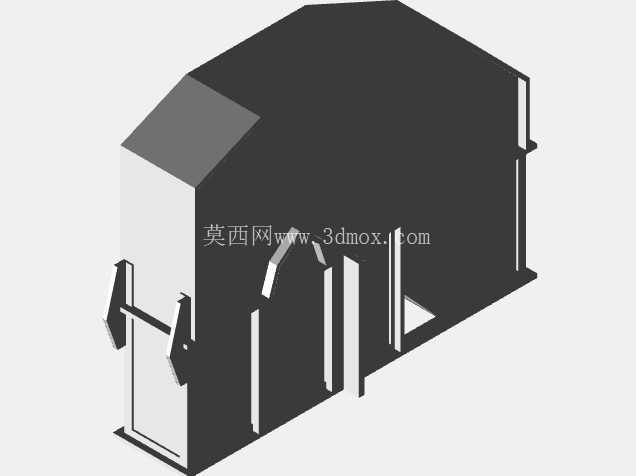

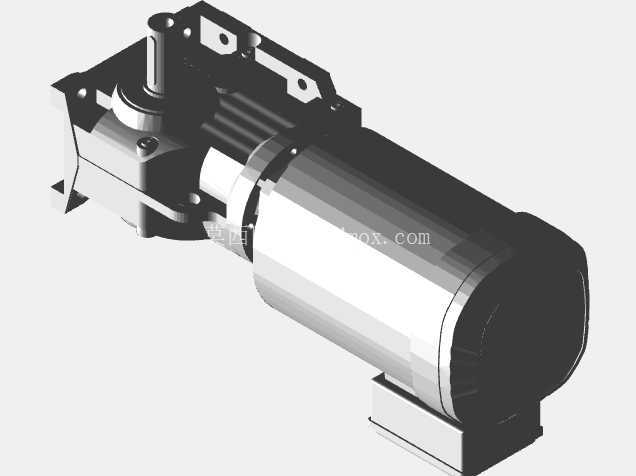

驱动单元的安装位按照SEW系列减速电机的安装尺寸做了适配预留，模型里还原了15千瓦功率、122转输出转速的减速电机的安装接口，牵引轮的支撑座采用双侧轴承座固定结构，能承受牵引链条或皮带运转时的持续张紧力，轮组的护罩采用圆弧式全包结构，避免运转过程中杂物卷入轮组造成设备卡滞，同时护罩上预留了观察口位置，方便日常巡检时查看牵引件的磨损情况。

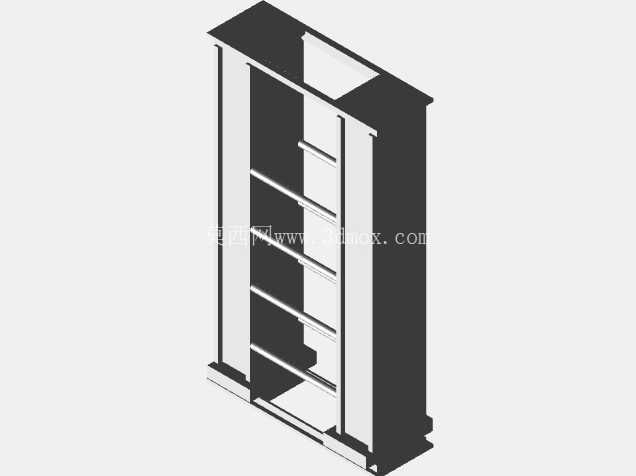

从设计思路上，这个牵引头的结构做了模块化拆分：底座支撑部分、平台护栏部分、驱动护罩部分、轮组支撑部分均可独立拆分，方便在三维建模时分别做结构校核，也方便实机生产时的分部件加工与运输，现场安装时可先固定底座，再依次拼装支撑立柱、操作平台、轮组、驱动单元与护罩，降低高空作业的安装难度。外形尺寸上，按照1:24的缩放比例，模型对应的实机牵引头总高度约4.8米，平台部分的长宽尺寸约2.4米见方，安装时需要在提升机塔架顶部预留至少3米见方的安装操作空间，同时预留驱动单元的散热与检修空间，护罩的最外侧突出平台边缘约0.3米，安装时需要注意与周边厂房结构、管线的安全距离，避免运转时出现干涉。

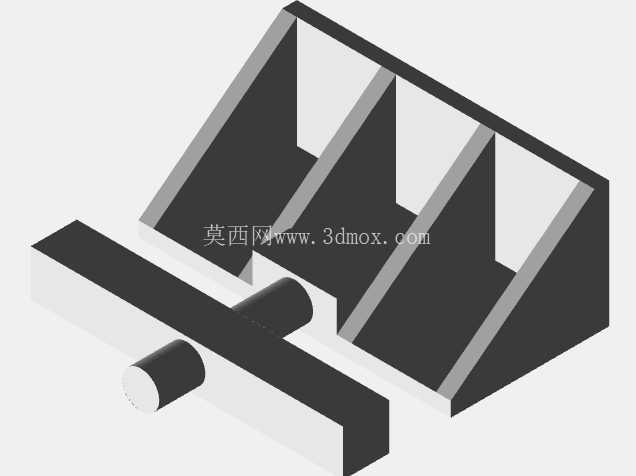

在功能特性上，这个牵引头结构还预留了牵引件张紧调节的安装位，可通过调节轴承座的位置实现牵引皮带或链条的张紧度调整，适配不同长度的提升机塔架安装需求，平台上预留的布线孔位可方便驱动电机的线缆走线，避免线缆外露造成的安全隐患，底座的支撑结构采用箱型焊接结构，相比型材焊接结构拥有更好的抗扭刚度，能承受长期交变载荷下的结构形变，延长设备的整体使用寿命。对于三维建模从业者来说，这个模型的结构细节可直接参考用于同类型提升机的牵引头设计，省去从零开始搭建结构框架的时间，也可通过缩放比例适配不同输送通量的提升机设计需求，结构上的加强筋布置、护栏安装方式、护罩的圆弧过渡处理都符合实际工业设计的规范要求，没有出现结构干涉、安装位缺失这类建模常见问题。
