分体式3D打印电动长板动力总成结构

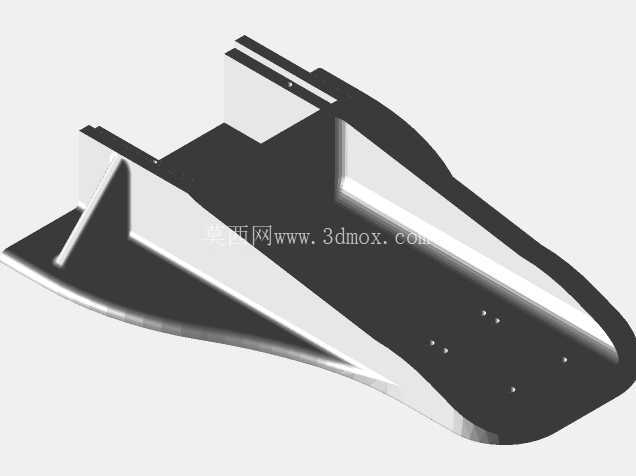

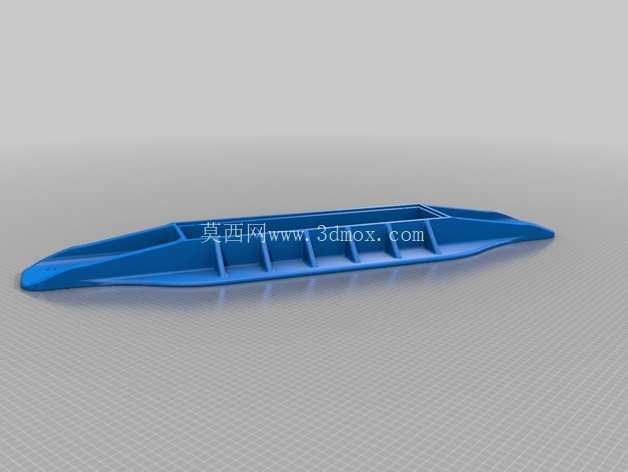

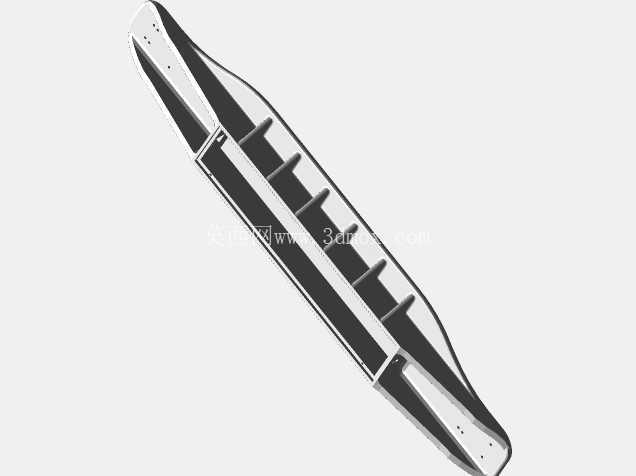

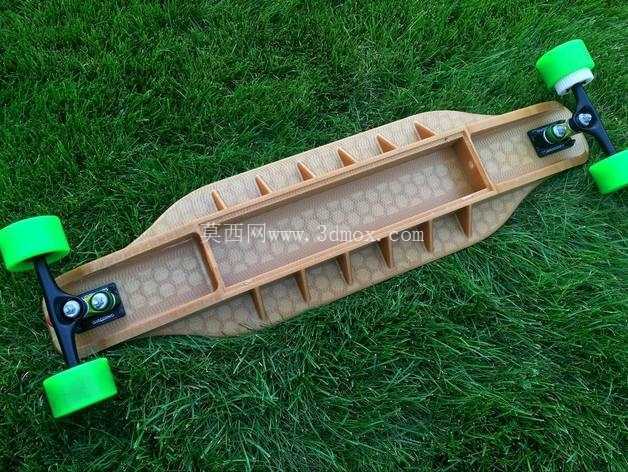

　　这套电动长板的结构设计，核心围绕个人短途代步的实际使用场景展开，针对普通长板需要人力蹬地、长距离滑行体力消耗大的痛点，将动力驱动单元集成在传统长板的桥位安装空间内，不需要额外大幅改动板面的原有受力结构，就能实现电力驱动的滑行功能。从安装边界来看，整套动力组件完全适配标准长板的支架安装孔位，板面底部预留的容纳空间可以容纳动力电芯、驱动调速模块与信号接收单元，不需要额外在板面外突出挂载结构，避免了行驶过程中组件剐蹭地面、遇到凸起路面磕碰损坏的问题。

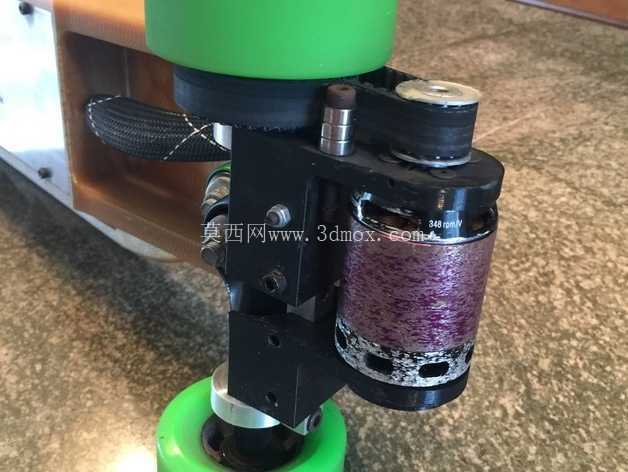

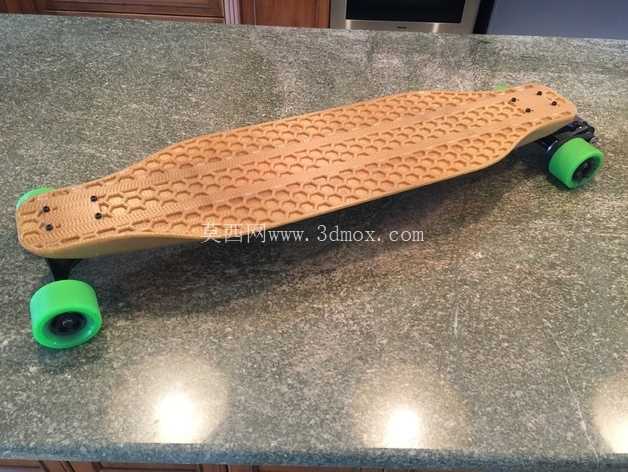

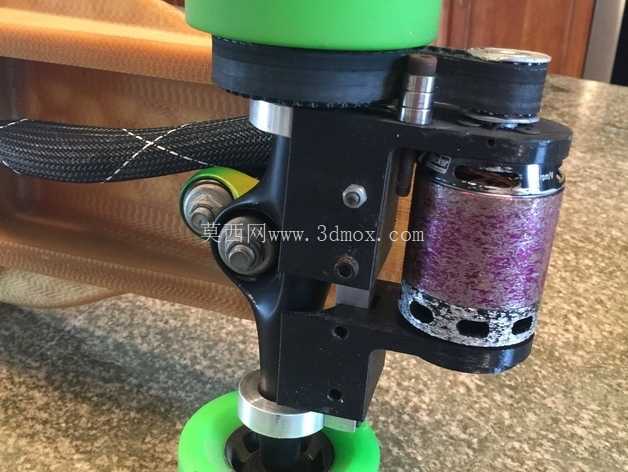

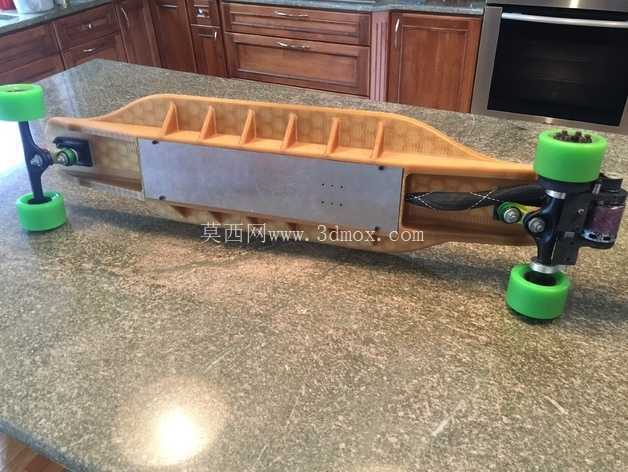

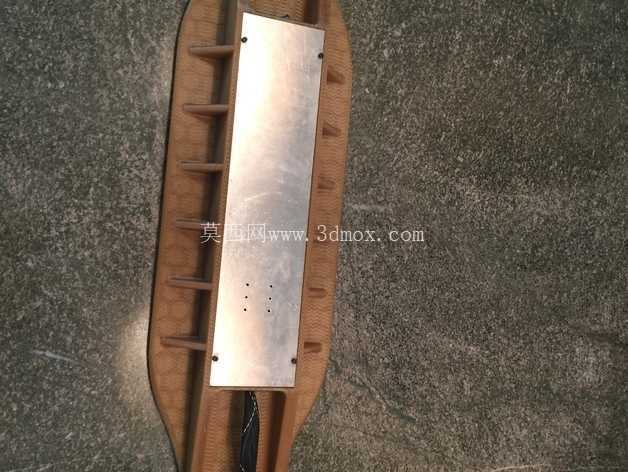

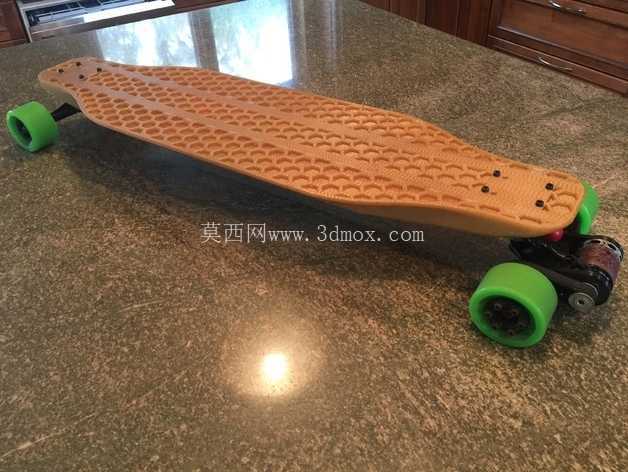

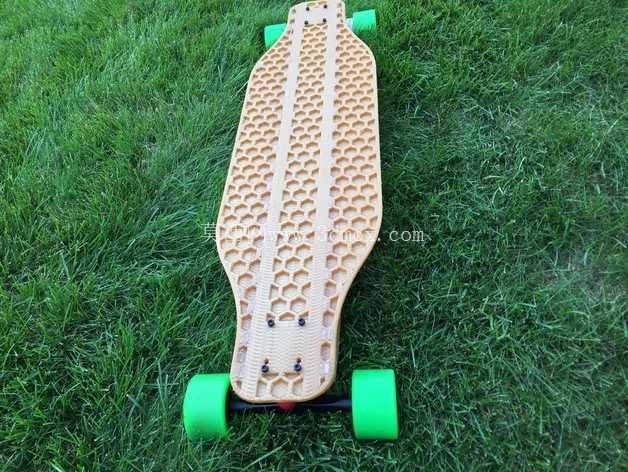

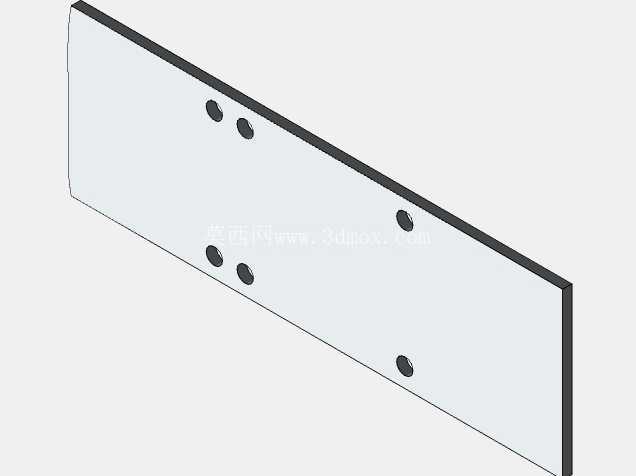

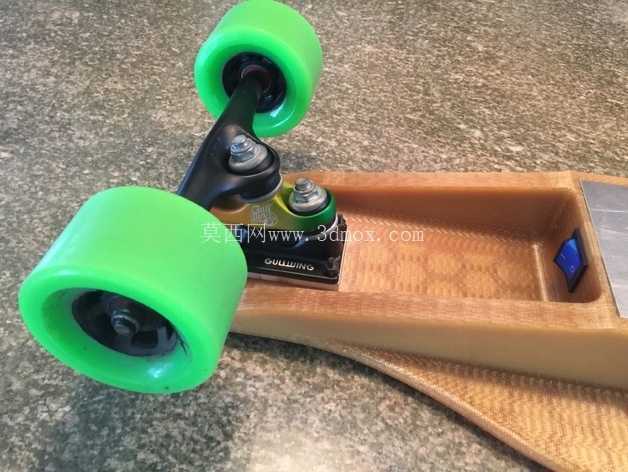

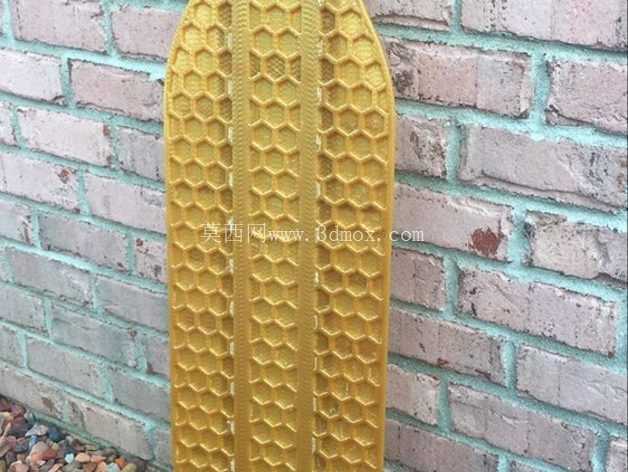

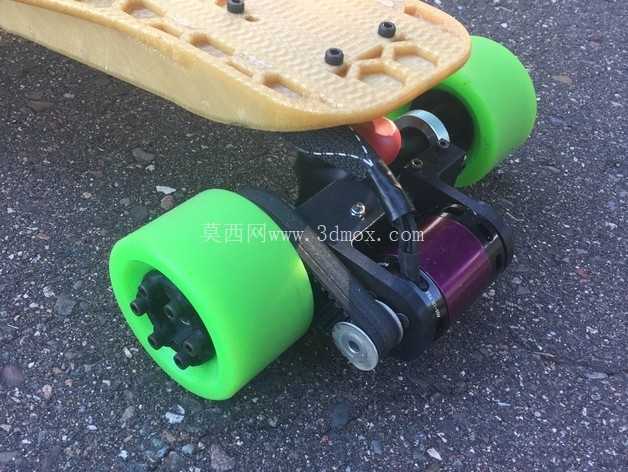

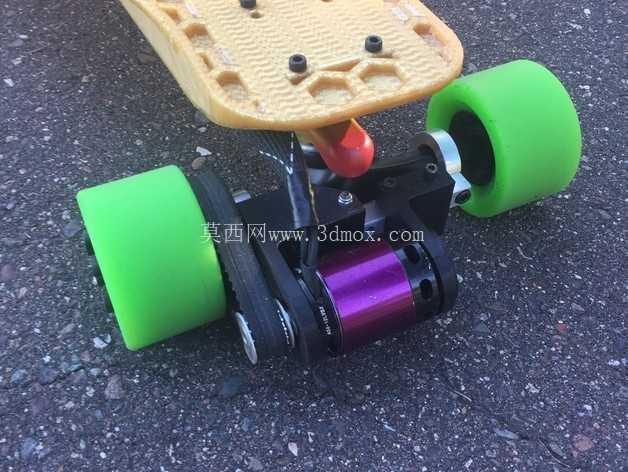

　　轮组部分采用大直径高弹性聚氨酯轮，搭配大减速比的同步带传动结构，传动效率高同时运行噪音低，轮组与支架的连接位保留了传统长板的转向倾角设计，不会因为加装动力结构损失原有的转向灵活性，滑行时的操控手感和普通长板保持一致，使用者不需要额外适应操控逻辑。板面的承载结构采用高强度工程塑料制作，底部覆盖金属加强板，通过标准紧固件和板面主体锁紧，整体承重能力可以满足日常单人代步的载荷需求，金属加强板同时可以作为动力元件的散热基底，驱动模块工作时产生的热量可以通过金属板快速传导散发，避免长时间高负载运行时元件过热失效。

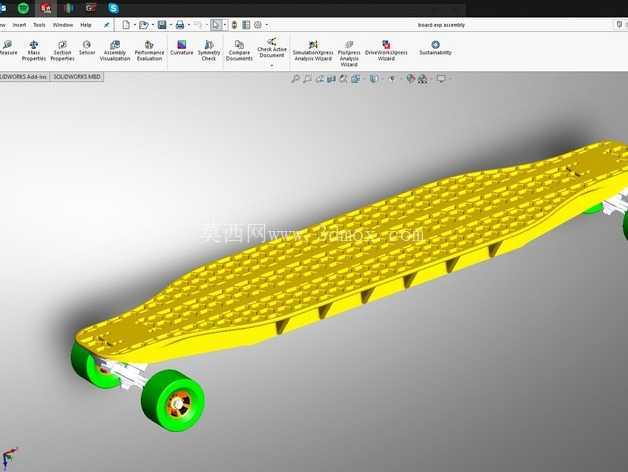

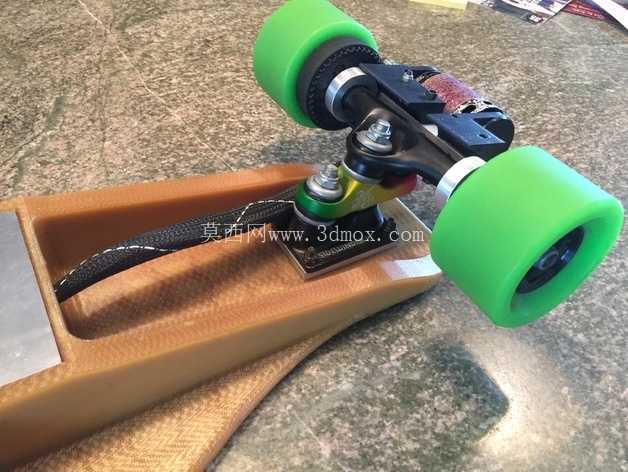

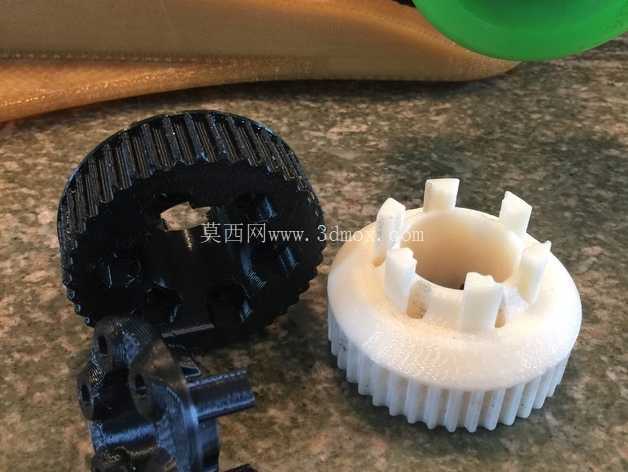

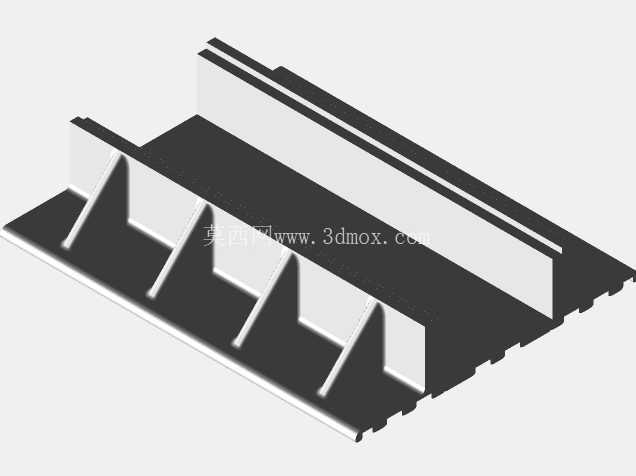

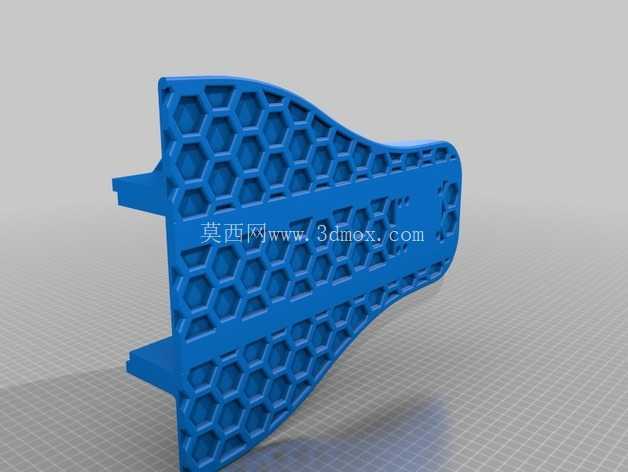

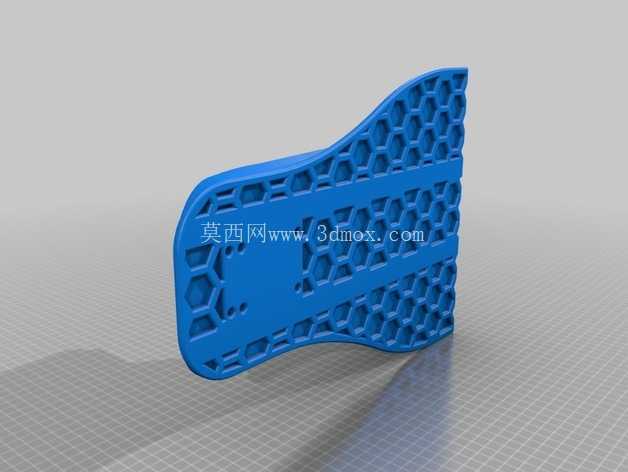

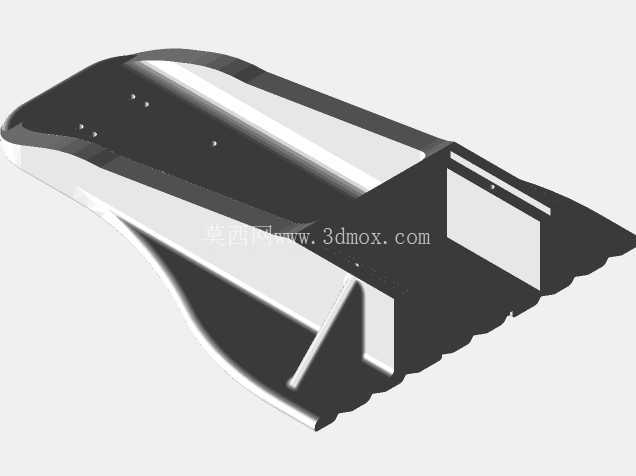

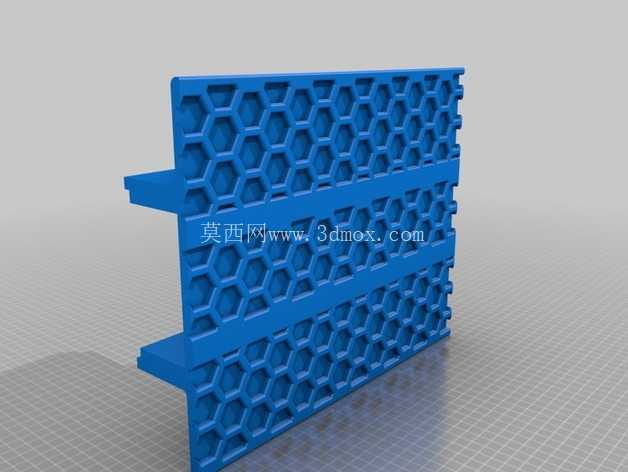

　　设计过程中针对大尺寸3D打印设备的成型尺寸限制做了分体式结构优化，对于成型幅面不足的加工场景，可以将板面拆分为多个分段结构分别制作后拼接组装，拼接位置采用定位止口加紧固件锁紧的方式，拼接后的整体强度和一体化成型结构接近，不会出现拼接处受力断裂的问题。动力轮组的安装座采用固定螺钉和桥体连接，没有采用焊接固定的方式，后期维护更换轮组、传动部件时不需要破坏桥体的原有结构，拆装维护的便利性更高。传动部分的同步带轮匹配轮组的安装尺寸，传动比设定兼顾低速爬坡扭矩和高速滑行的转速需求，日常城市道路滑行时，起步扭矩足够应对常见的缓坡路面，平路滑行时的转速可以满足短途通勤的速度需求。

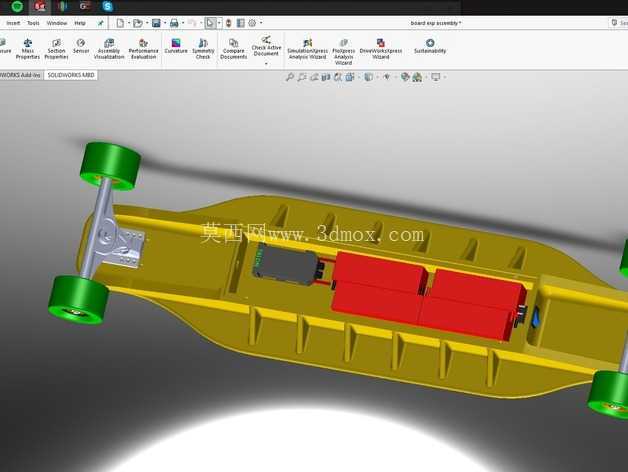

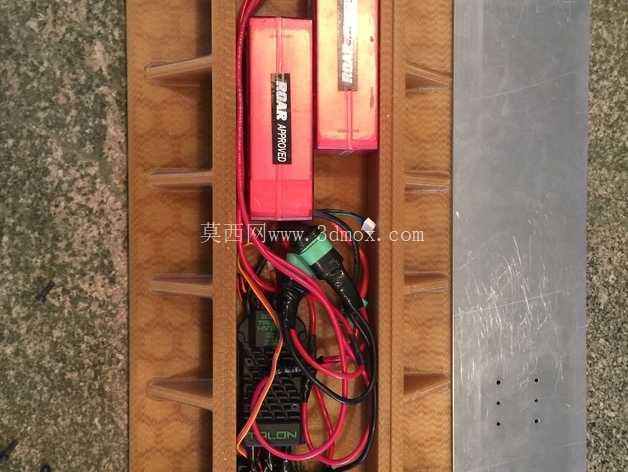

　　整套结构的布线全部隐藏在板面底部的空腔内，外部没有明线外露，避免滑行过程中线路被杂物勾扯造成故障，信号接收单元布置在空腔内远离动力线的位置，减少动力线路工作时的电磁信号干扰，保证遥控信号的接收稳定性。支架的转向部分保留了传统长板的PU减震结构，经过不平整路面时的震动可以通过PU胶块有效过滤，提升滑行时的舒适度，轮组的轴承位采用标准深沟球轴承安装尺寸，后期更换维护时可以直接选用市售标准滑板轴承，不需要定制特殊规格的配件。电池容纳腔的尺寸按照常规锂聚合物电池的外形尺寸设计，腔体内预留有缓冲泡棉的安装空间，行驶过程中产生的震动不会直接传递到电芯上，避免电芯受震动出现连接松脱、外壳破损的问题。电调安装位紧贴底部金属加强板，安装面之间填充导热介质，进一步提升散热效率，持续大电流输出时也能保持稳定的工作状态。整套结构的所有安装孔位都按照标准紧固件规格设计，组装过程中不需要特殊的定制工具，使用常规内六角扳手就可以完成全部组装工作，对于个人DIY制作的场景十分友好。
