电动滑板车U型分体锁紧安装固定座

　　在短途个人出行载具的结构设计中，折叠锁紧部位的安装固定件是直接影响整车使用可靠性与骑行安全的核心受力零件，这类零件的设计往往需要兼顾安装便捷性、结构强度、装配公差适配性等多维度的工程需求，本次涉及的这款U型分体式安装固定座，正是针对电动滑板车折叠立管与踏板主体衔接部位的锁紧安装需求开发的结构件。从实际应用场景来看，这类安装座通常布置在电动滑板车踏板前端的立管铰接位置，承担折叠机构锁紧时的定位、载荷传递功能，当骑行者站立在踏板上操控车辆时，立管部位传递来的转向力矩、路面颠簸带来的冲击载荷，都会通过该安装座分散到踏板主体的铝合金型材框架上，因此零件的结构刚性、安装孔位的位置精度，直接决定了折叠部位是否会出现旷量、异响甚至结构失效的问题。

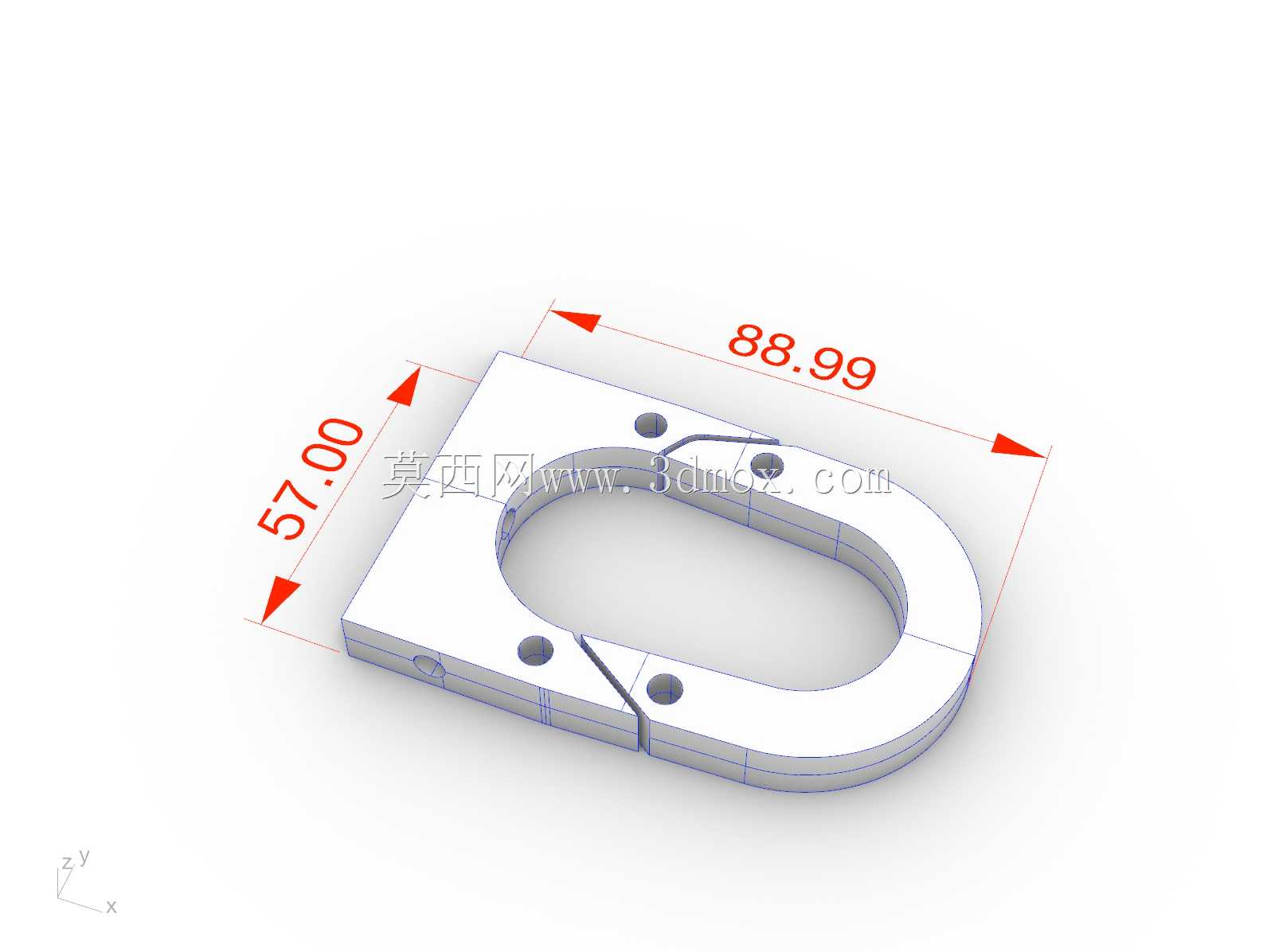

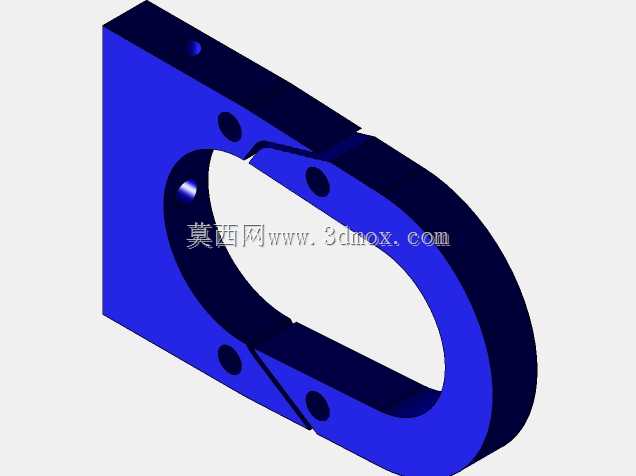

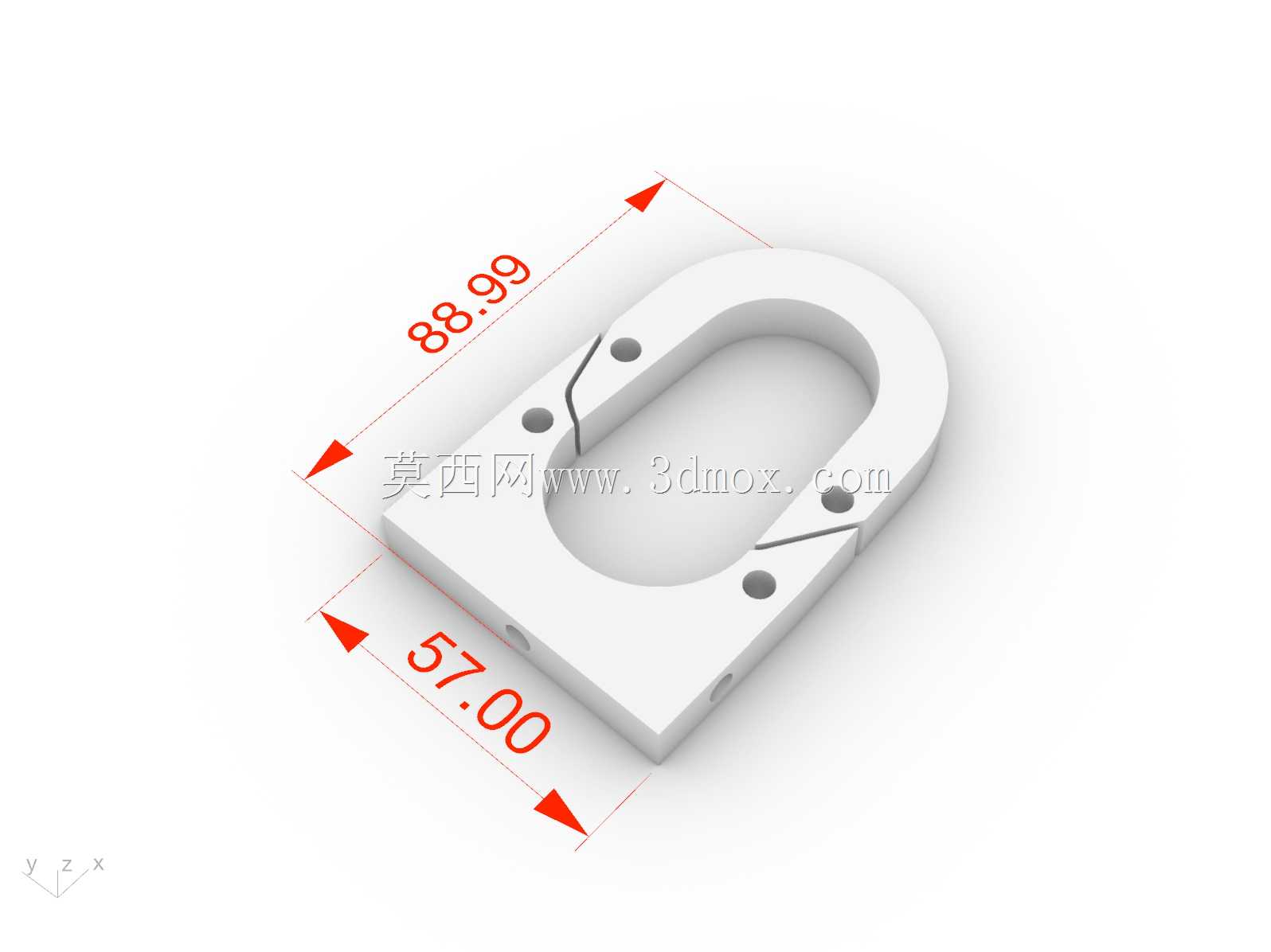

　　从设计思路层面拆解，该零件采用U型开口的分体式结构而非整体闭环结构，核心是为了适配圆形立管的抱紧安装需求，开口处预留的窄缝结构可以在锁紧螺栓施加预紧力时产生可控的弹性形变，让U型内壁与被抱紧的管件外圆实现充分贴合，相比整体式的抱箍结构，这种一体加工的分体U型结构减少了额外的拼接零件，降低了装配环节的公差累积，同时开口处的形变间隙也能补偿管件外径的加工公差，避免出现因管件尺寸超差导致无法装配或者锁紧力不足的问题。从外形尺寸与安装边界来看，该零件的主体安装平面长度为88.99mm，宽度方向的安装孔距为57.00mm，这个尺寸边界是匹配市面上主流的10寸电动滑板车踏板前端的安装空间设计的，四个沉头安装孔分布在U型结构的方形安装翼面上，

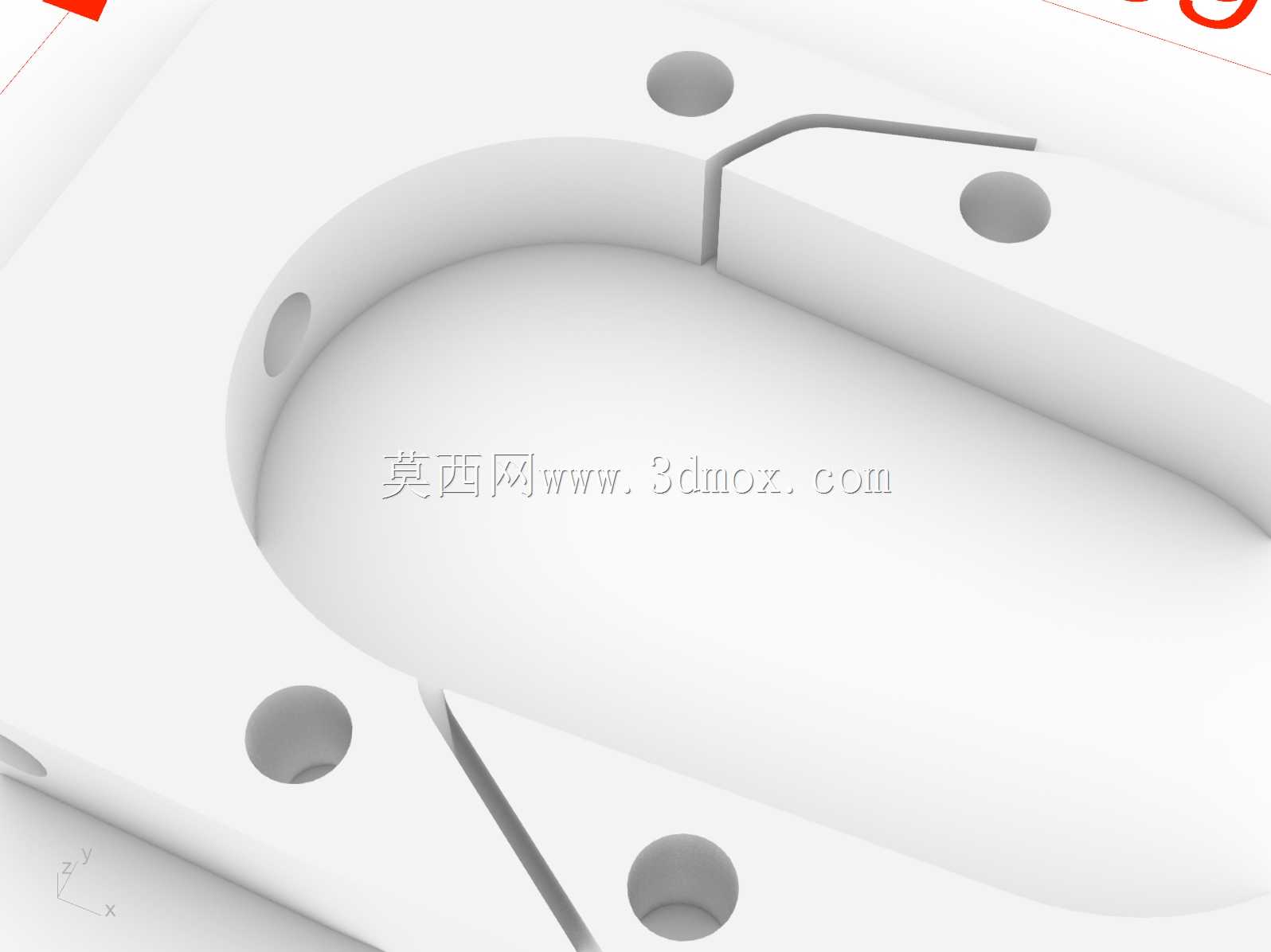

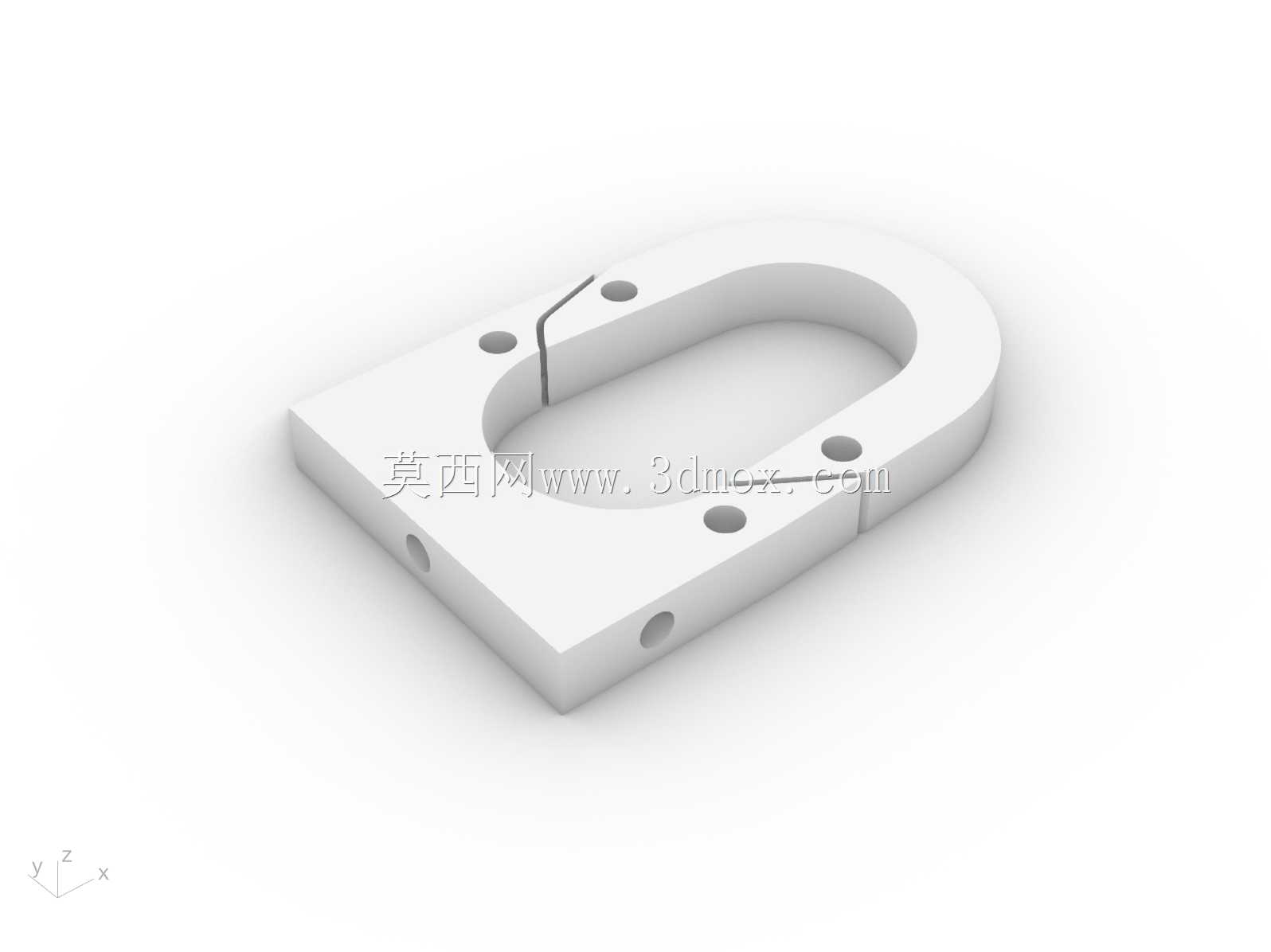

　　安装时可以通过内六角螺栓直接固定在踏板主体的预埋螺母位上，不需要额外设计转接支架，能够直接替换同规格的原厂安装座，也方便维修环节的快速拆装。零件上分布的多个小孔，除了承担锁紧螺栓的穿装功能外，部分孔位还预留了折叠保险销的穿装空间，当锁紧机构处于锁止状态时，保险销可以穿过对应孔位形成机械冗余防护，避免单一锁紧结构失效引发的安全风险。在结构细节处理上，U型结构的内壁做了与被抱紧管件外径匹配的圆弧面设计，安装翼面与U型主体的衔接位置做了圆角过渡处理，避免应力集中导致的零件断裂问题，因为在实际骑行过程中，这个衔接位置是载荷传递的关键节点，急刹、过减速带时的瞬时冲击载荷很容易在直角衔接处产生应力集中，圆角过渡的设计可以有效分散应力流，

　　提升零件的抗疲劳寿命。从功能特性来看，这款安装座除了承担基础的抱紧固定功能外，分体式的开口设计也让整车的折叠维护更加便捷，当需要调整立管折叠阻尼或者更换折叠锁紧件时，不需要完全拆下整个安装座，只需要松开开口处的锁紧螺栓，就可以调整立管的配合间隙，相比整体式的轴套结构，大幅降低了后期维护的拆装工作量。在实际选型适配时，需要注意安装翼面的平面度要求，如果安装面存在翘曲，锁紧螺栓施加预紧力后会导致U型内孔出现圆度变形，进而出现立管转动卡滞或者锁紧力不均的问题，因此零件加工完成后需要对安装平面做铣平处理，保证平面度公差控制在0.1mm以内，同时U型内孔的圆弧面需要做表面阳极氧化处理，提升表面硬度，避免长期抱紧摩擦导致的内壁磨损，进而出现锁紧旷量。这类安装固定件虽然属于小型结构零件，但在个人出行载具的结构体系中，直接关联到骑行过程中的操控安全性，设计过程中需要反复校核不同载荷工况下的结构强度，比如模拟垂直冲击、转向扭转、侧向受力等多种实际骑行场景的载荷条件，确保零件在最大载荷下的形变量控制在允许范围内，不会出现永久性形变或者断裂问题。
