电动平衡车智能BMS与转向减振结构

　　这套结构围绕小型电动代步平台展开，核心对象并不是单一外壳件，而是把轮组、承载支架、转向连接、电池管理单元以及减振安装关系放在同一装配空间内校核。实际使用场景集中在短距离通勤、园区巡检、休闲代步和轻型电动载具改装验证，车辆在低速转向、过坎、侧倾和频繁启停时，既要保证轮端姿态稳定，也要让电池组在充放电过程中保持可监测、可保护的状态。

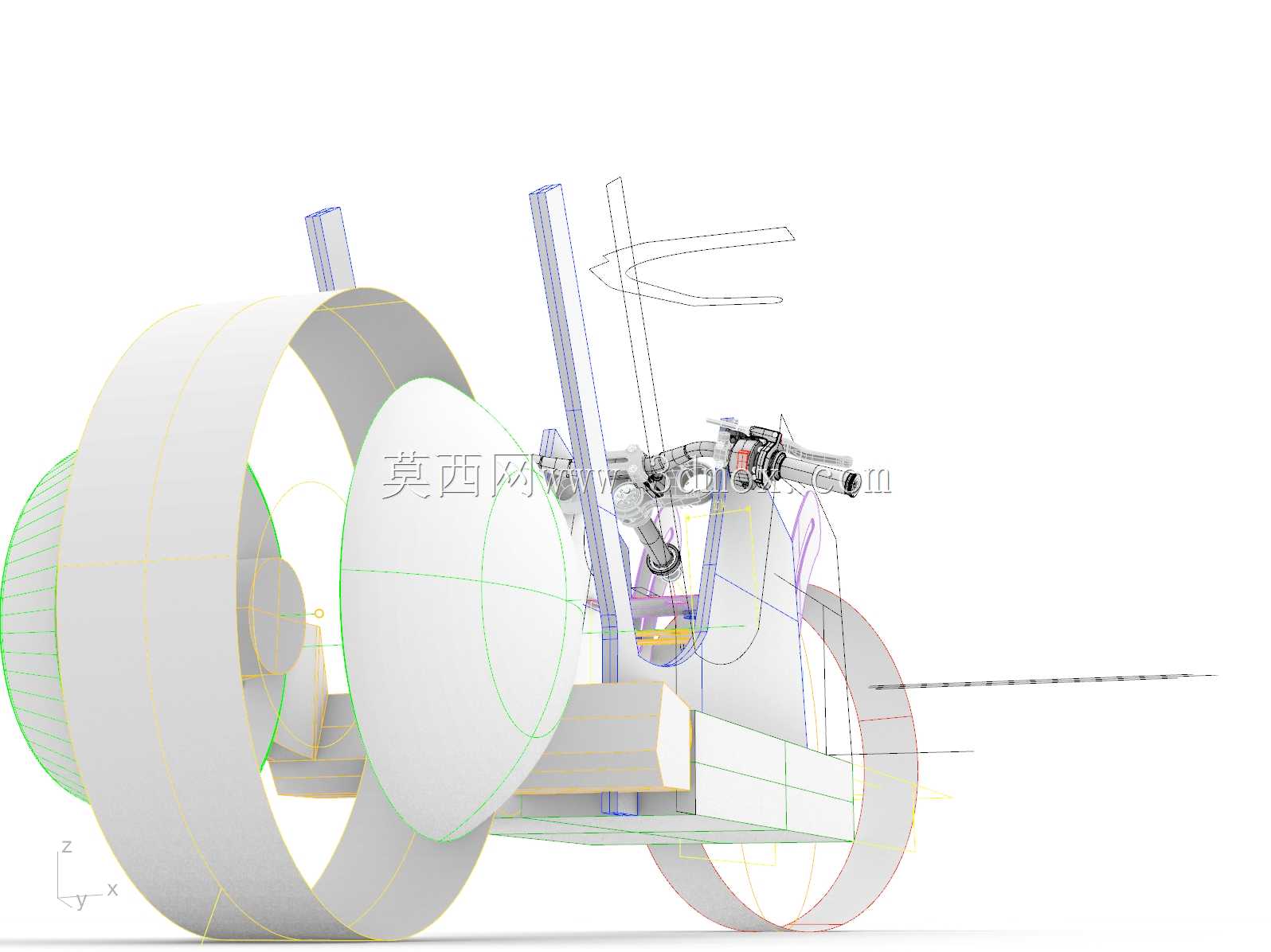

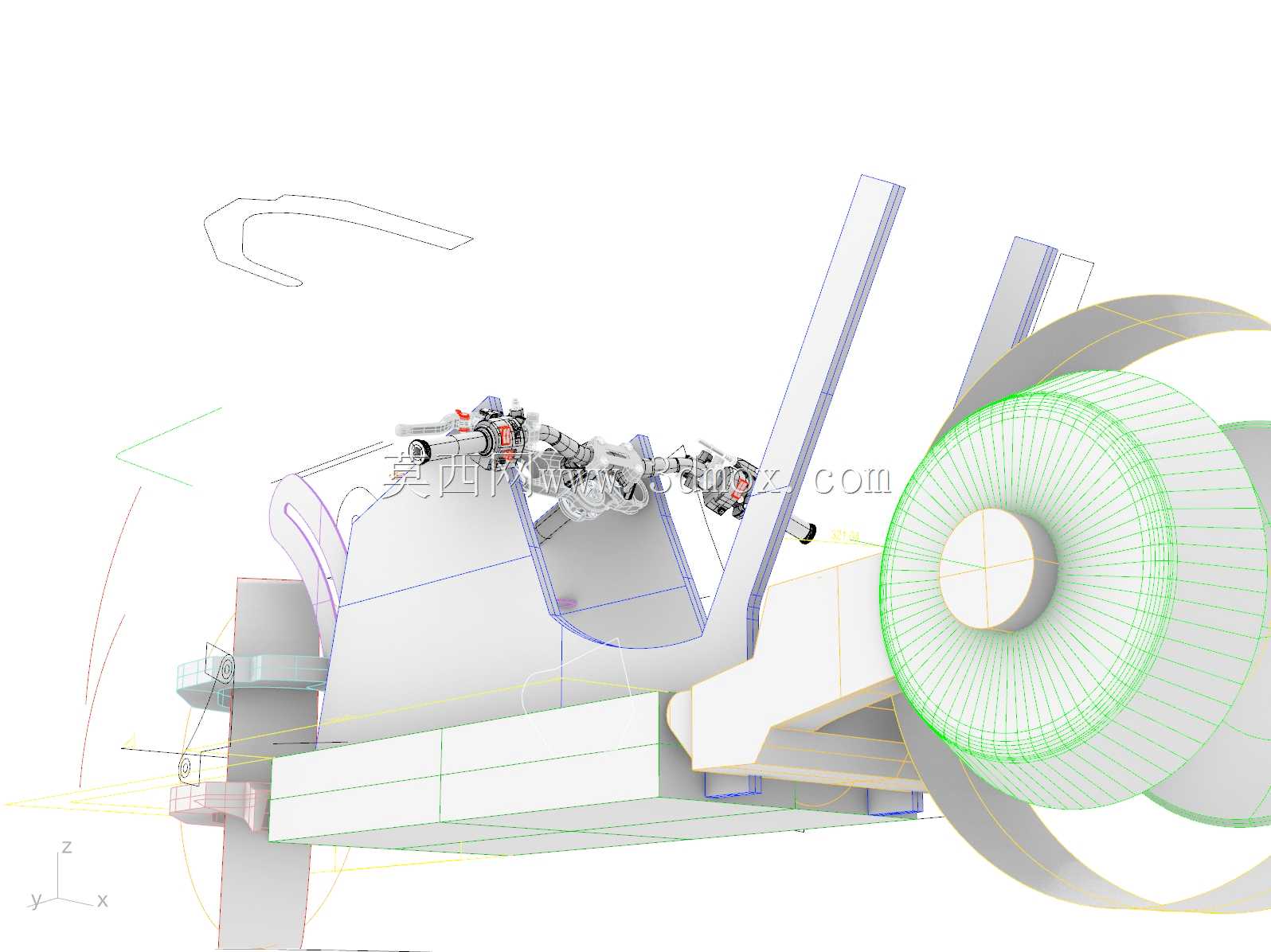

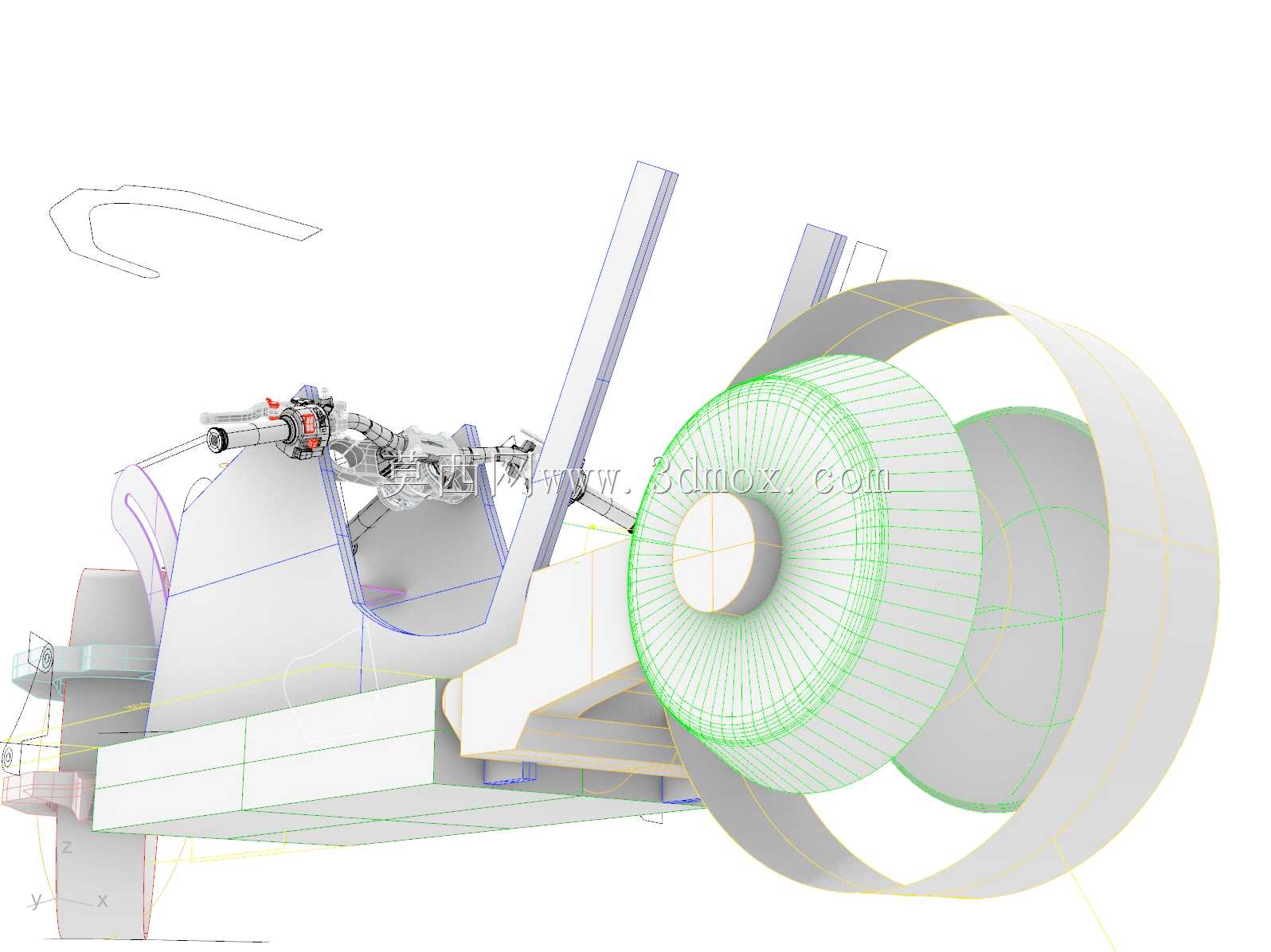

　　从轮端结构看，模型对轮毂、轮胎外缘、轴系连接位和支架铰接点进行了完整表达。轮体外侧保留较大的包覆轮廓，内部则给电机、轴套、紧固件和线束留出空间。设计时不能只看外观曲面，轮胎与车架之间的跳动间隙、转向时轮边与壳体的避让距离、拆装时工具进入角度都需要在三维环境中反复检查。尤其在小型平衡车上，轮距和轮径直接影响转弯半径、离地高度和脚踏区域宽度，轮端支架若过于单薄，侧向受力会把载荷集中到轴承和螺栓孔位；若过度加厚，又会挤占电池仓和线束通道。

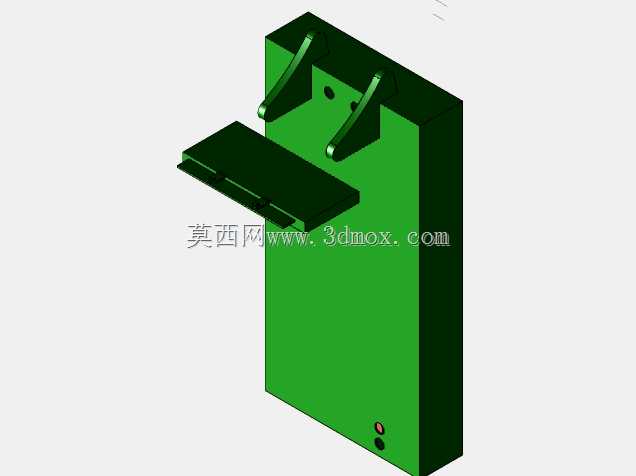

　　电池管理部分采用有源平衡思路，BMS布置在车体中部靠近电池组的位置，周边设置显示与按键交互区域。显示屏并不承担复杂控制，而是用于反馈电量、工作状态和充放电模式，按键则支持充电、放电以及主动平衡模式之间的切换。结构设计上，BMS板卡与功率线束要分开考虑：采样线走向应贴近电芯连接点并避免被转向机构拉扯，动力线则需要保留足够截面积和弯曲半径，接插件位置不能落在积水区或轮眉飞溅路径上。电池仓边界与电控盒之间应预留绝缘片、固定压条和维护拆卸空间，不能为了追求紧凑外观而把板卡直接压在焊缝或锐边附近。

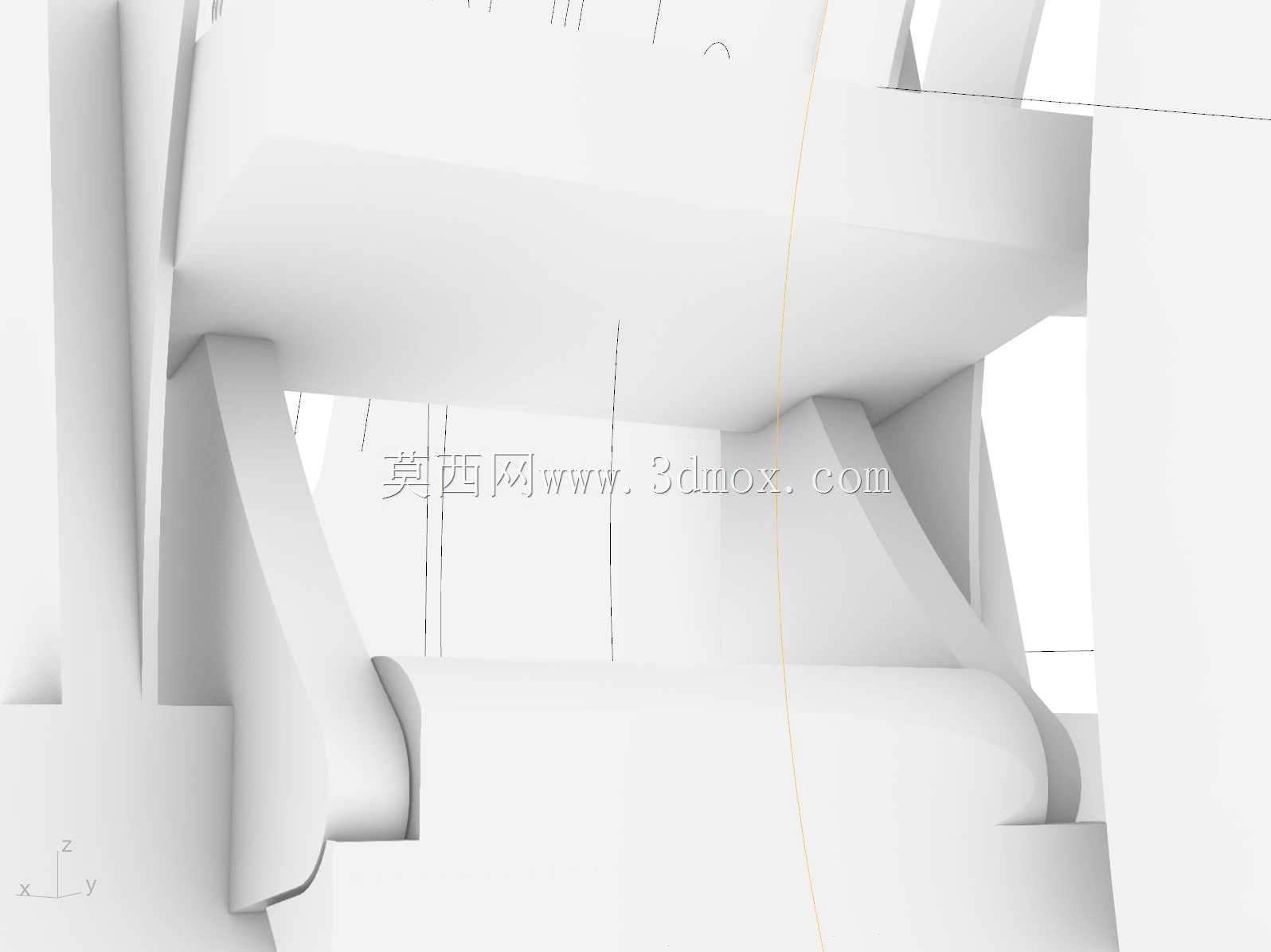

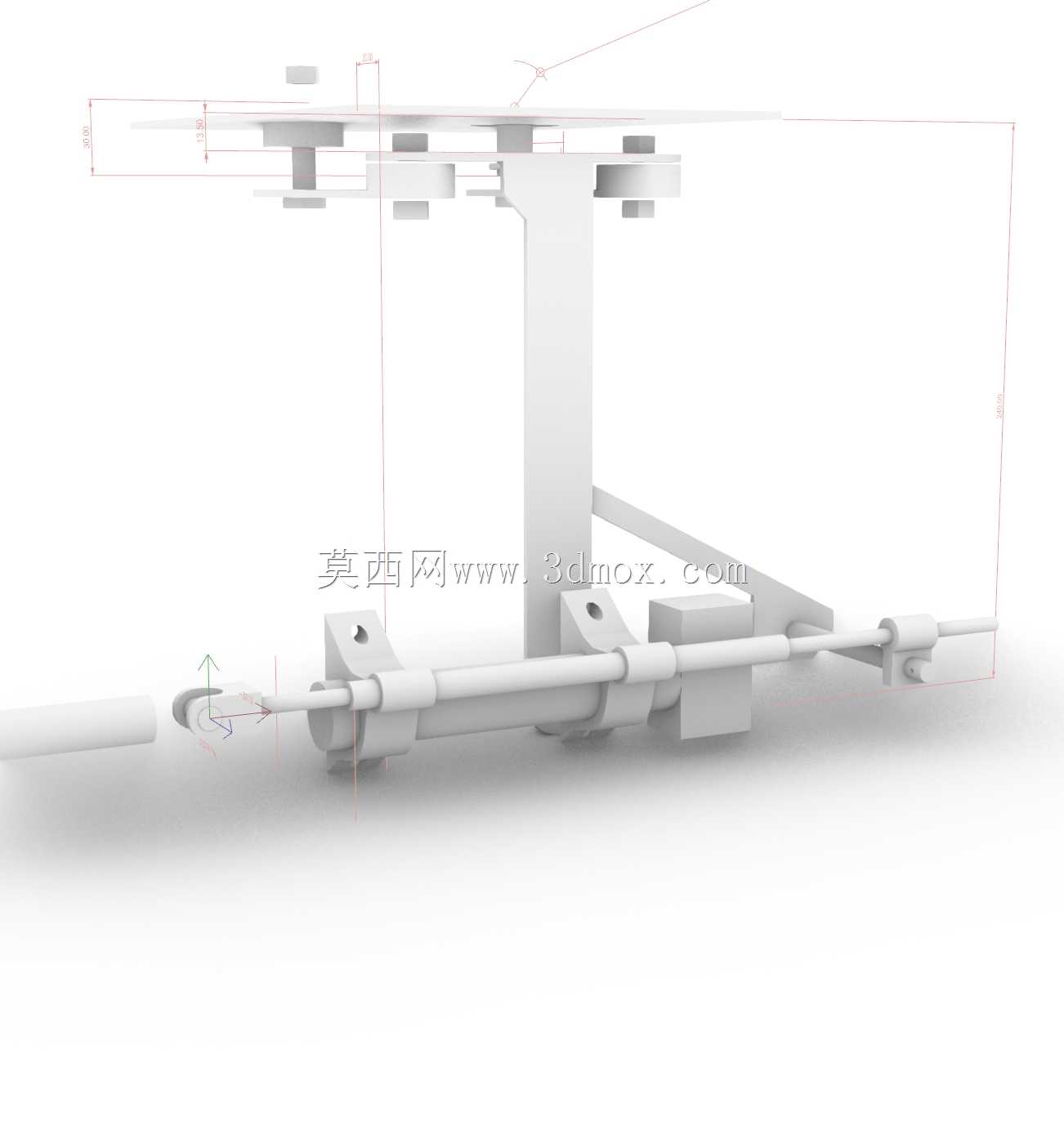

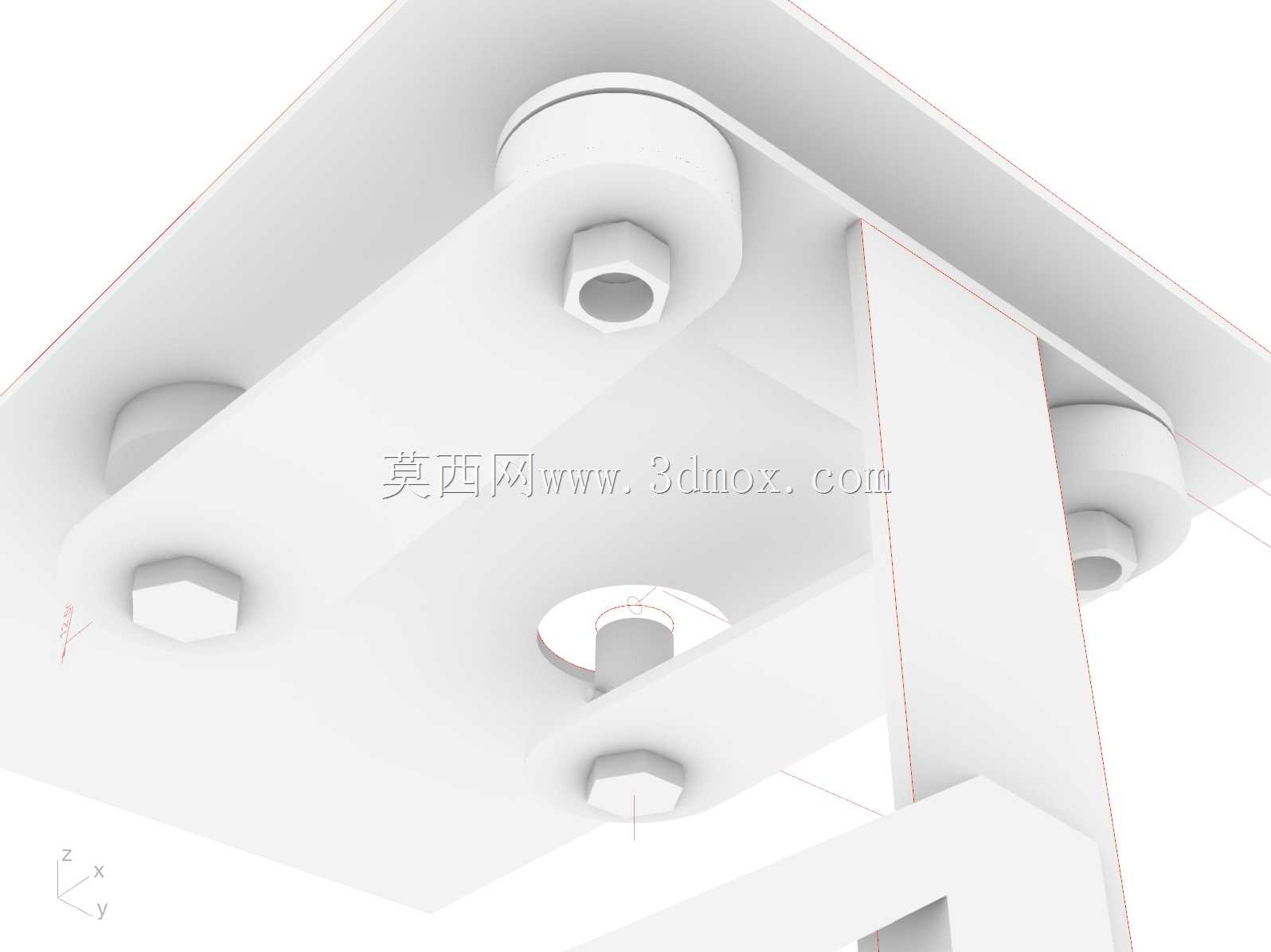

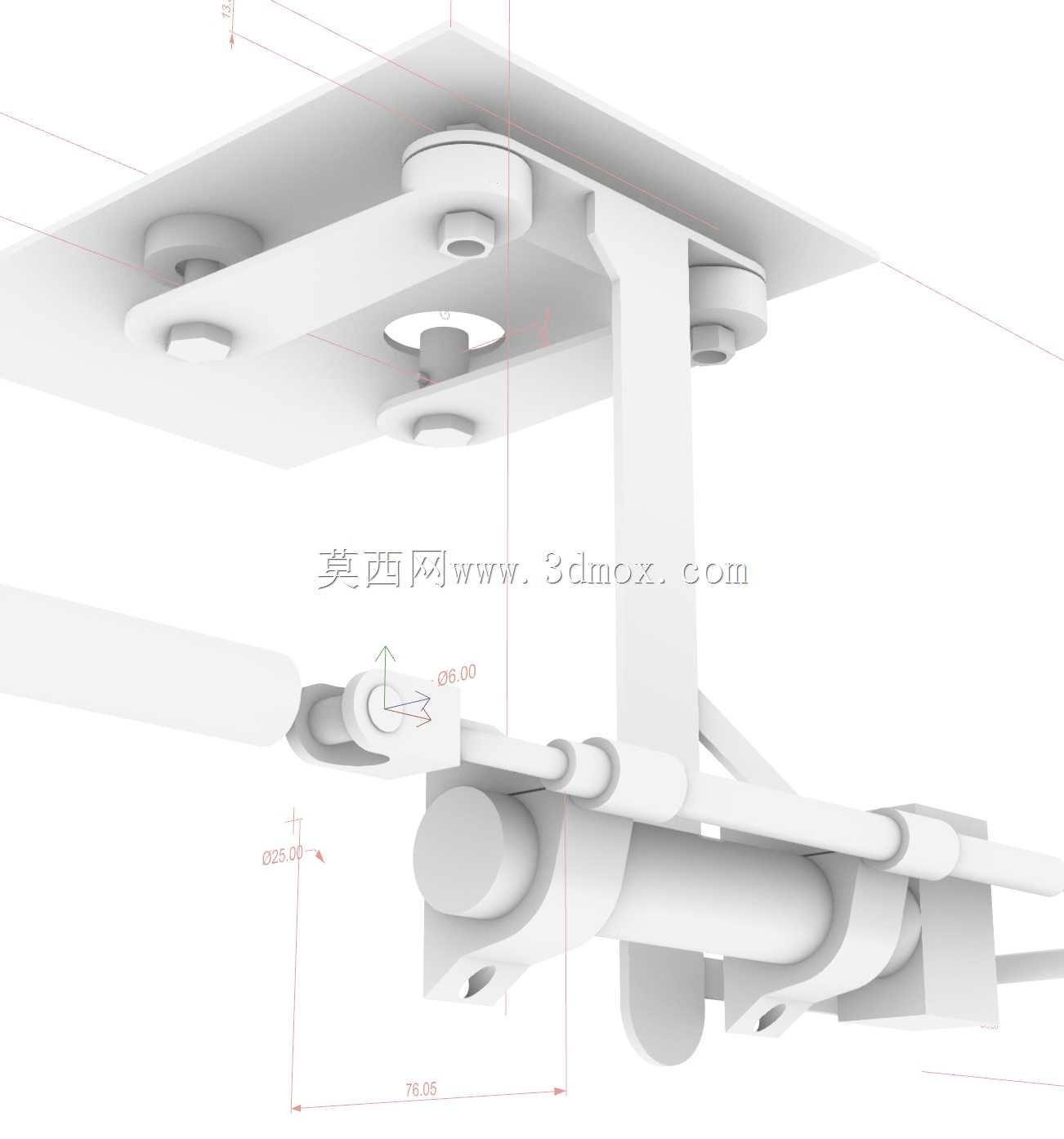

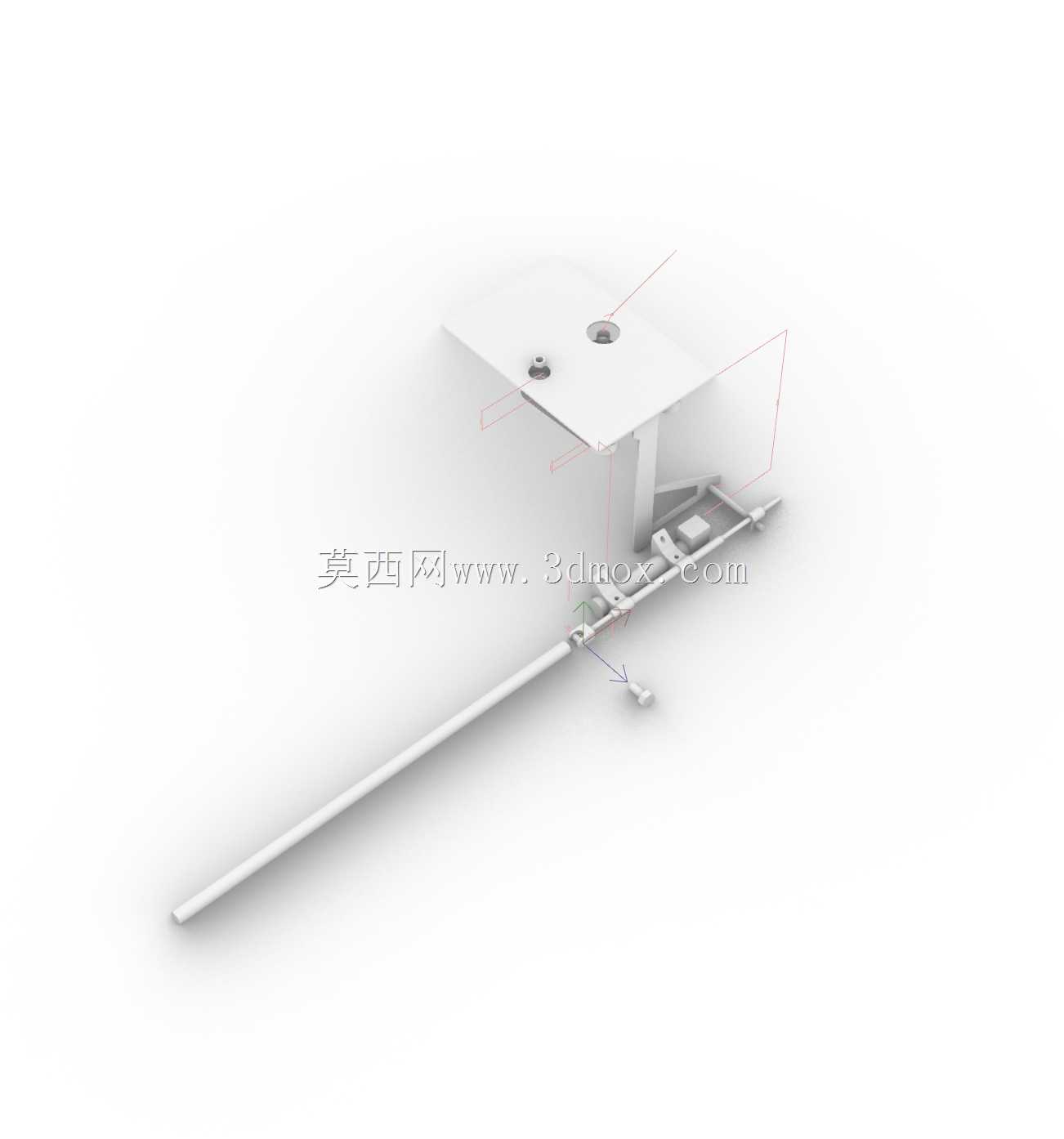

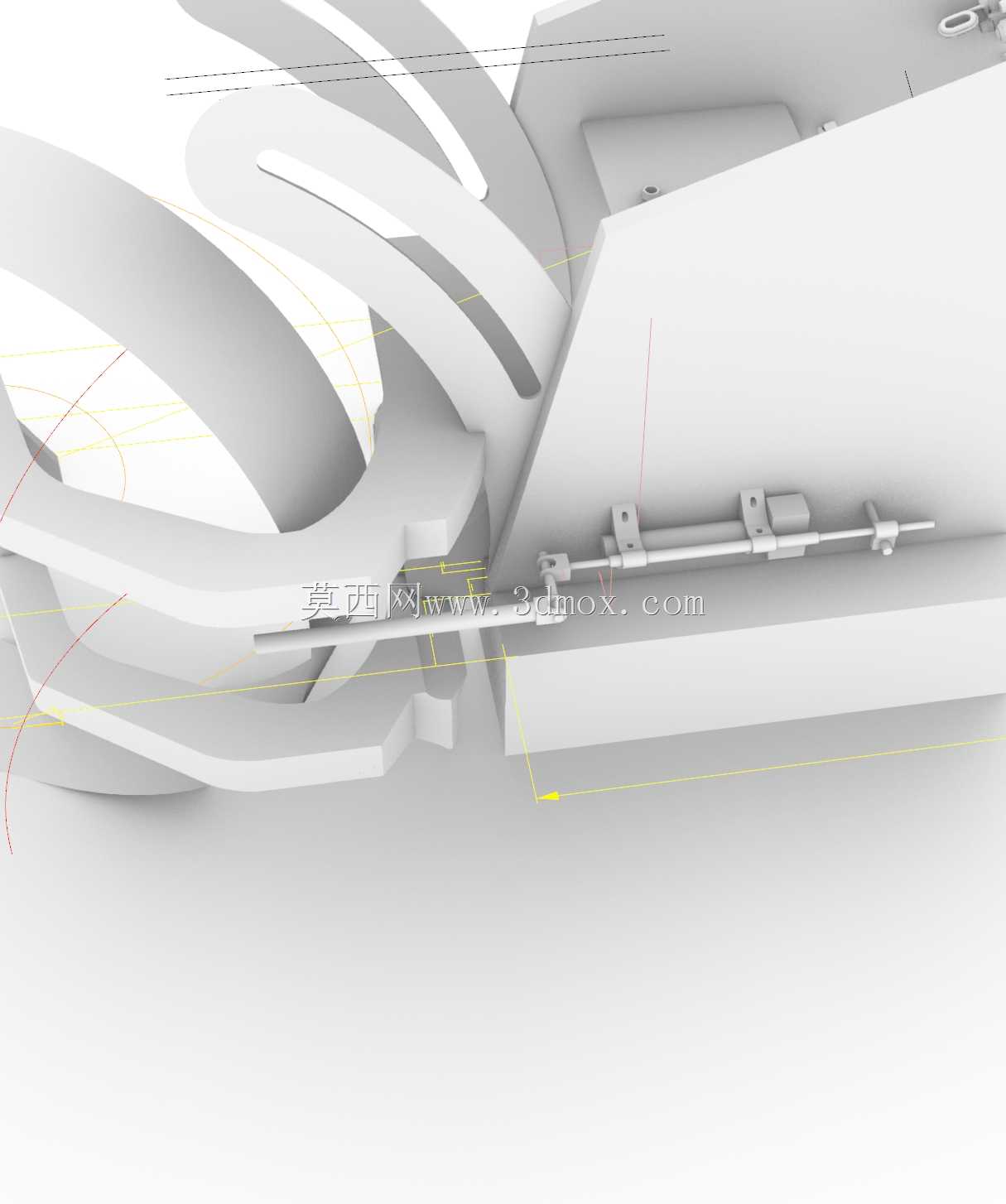

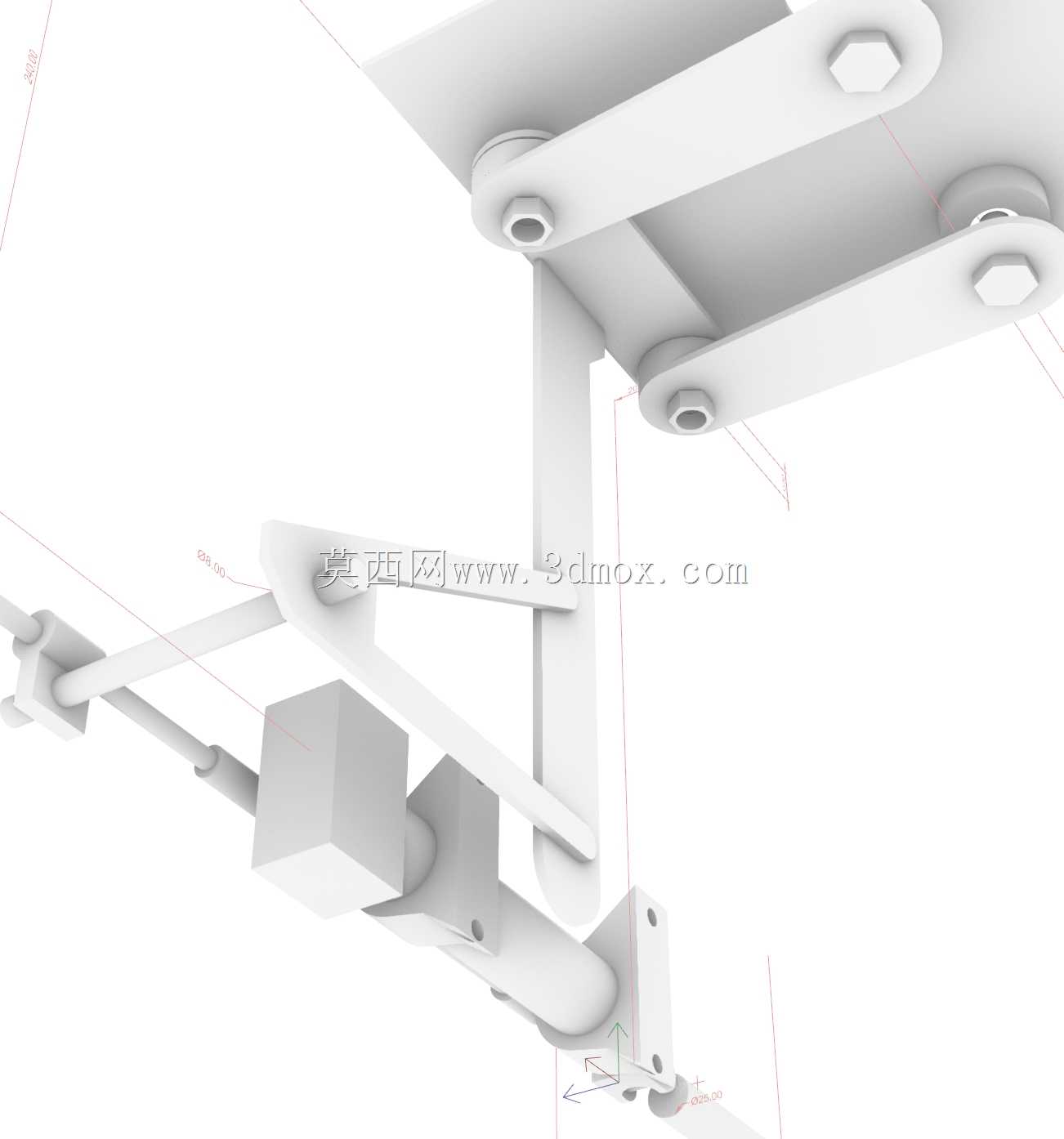

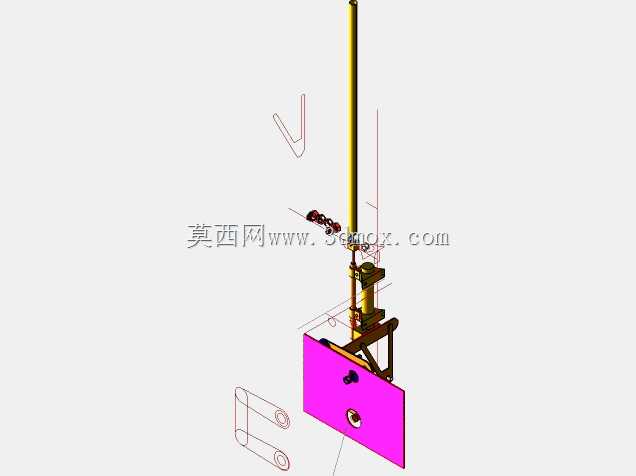

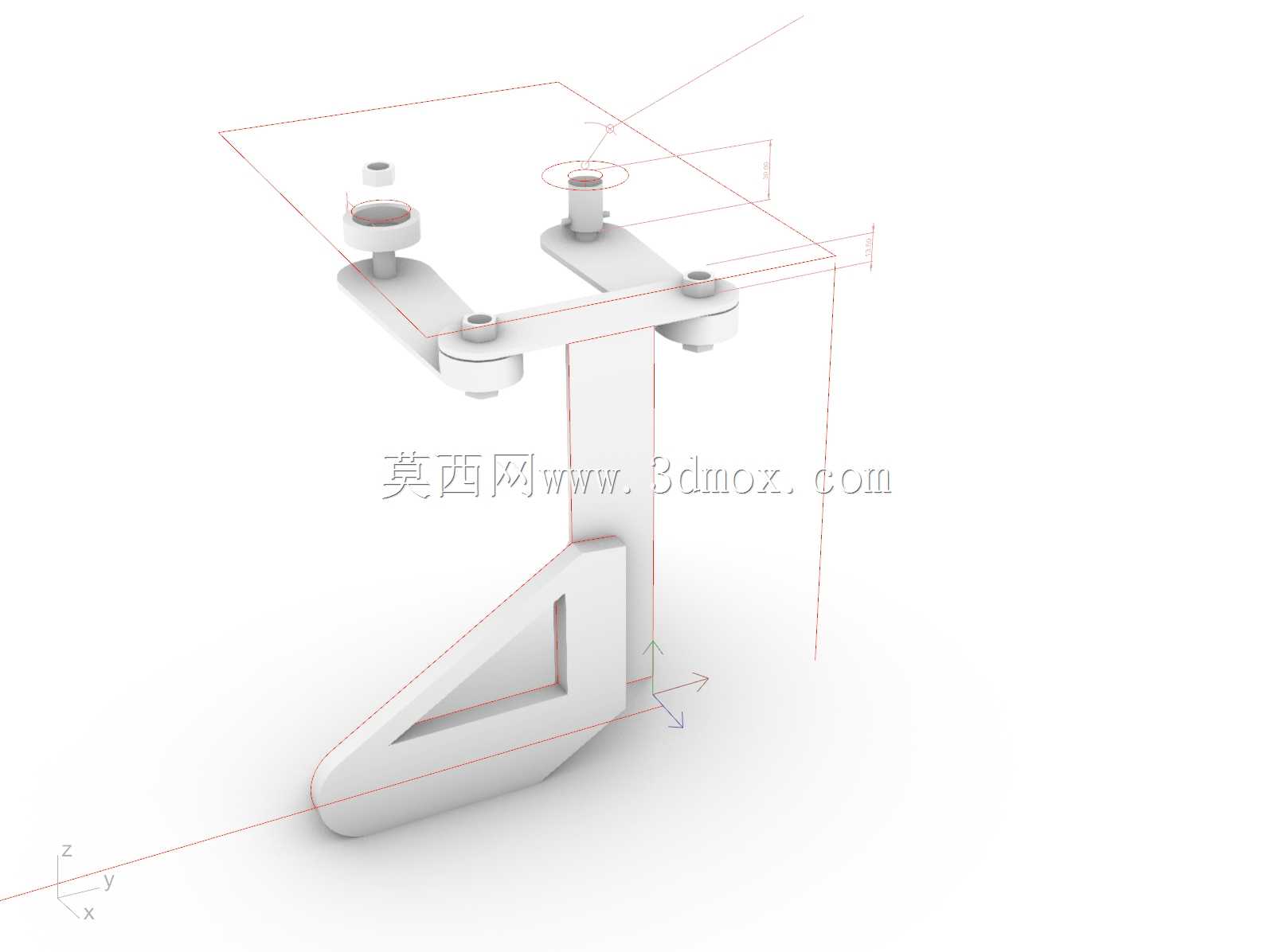

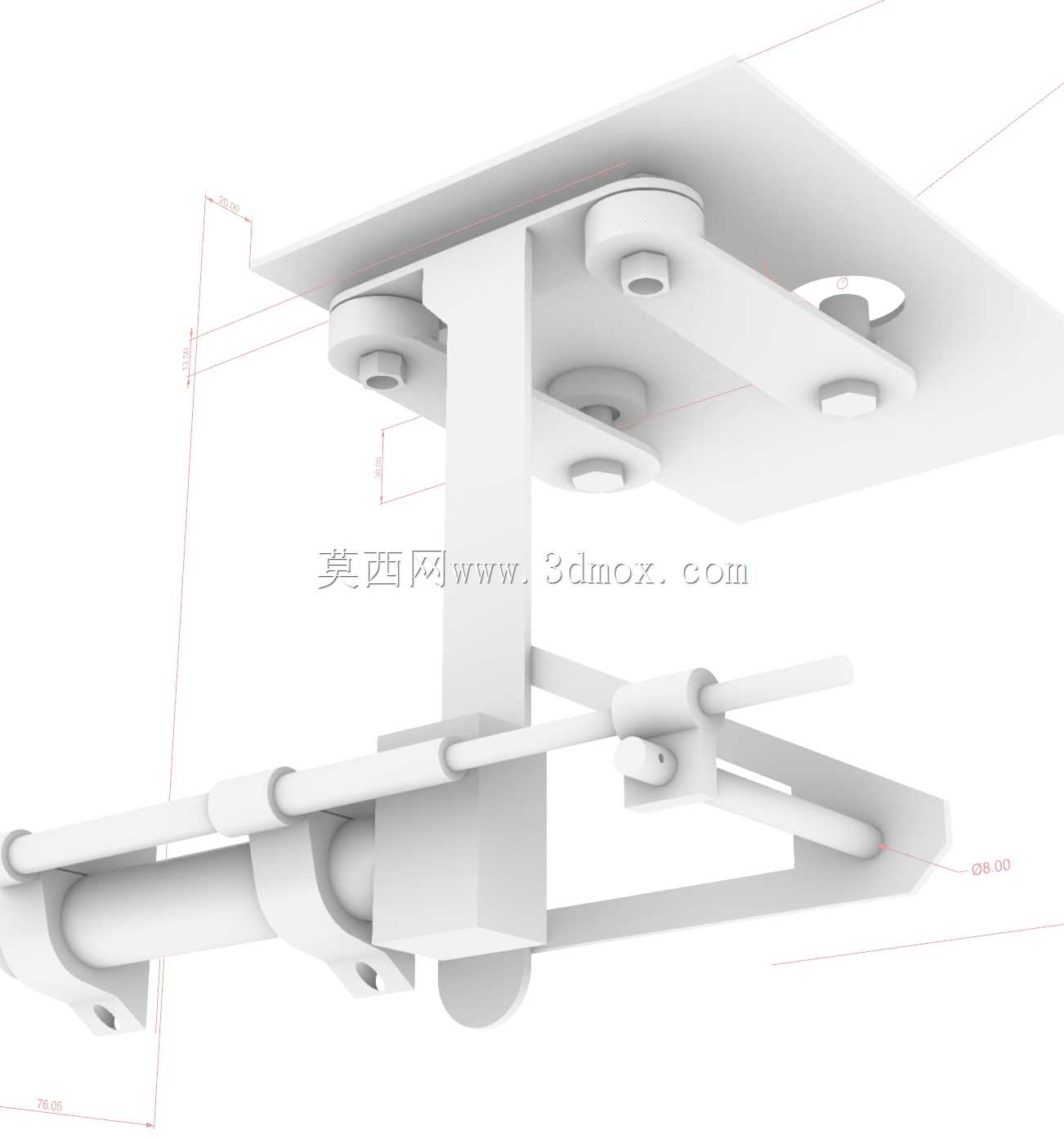

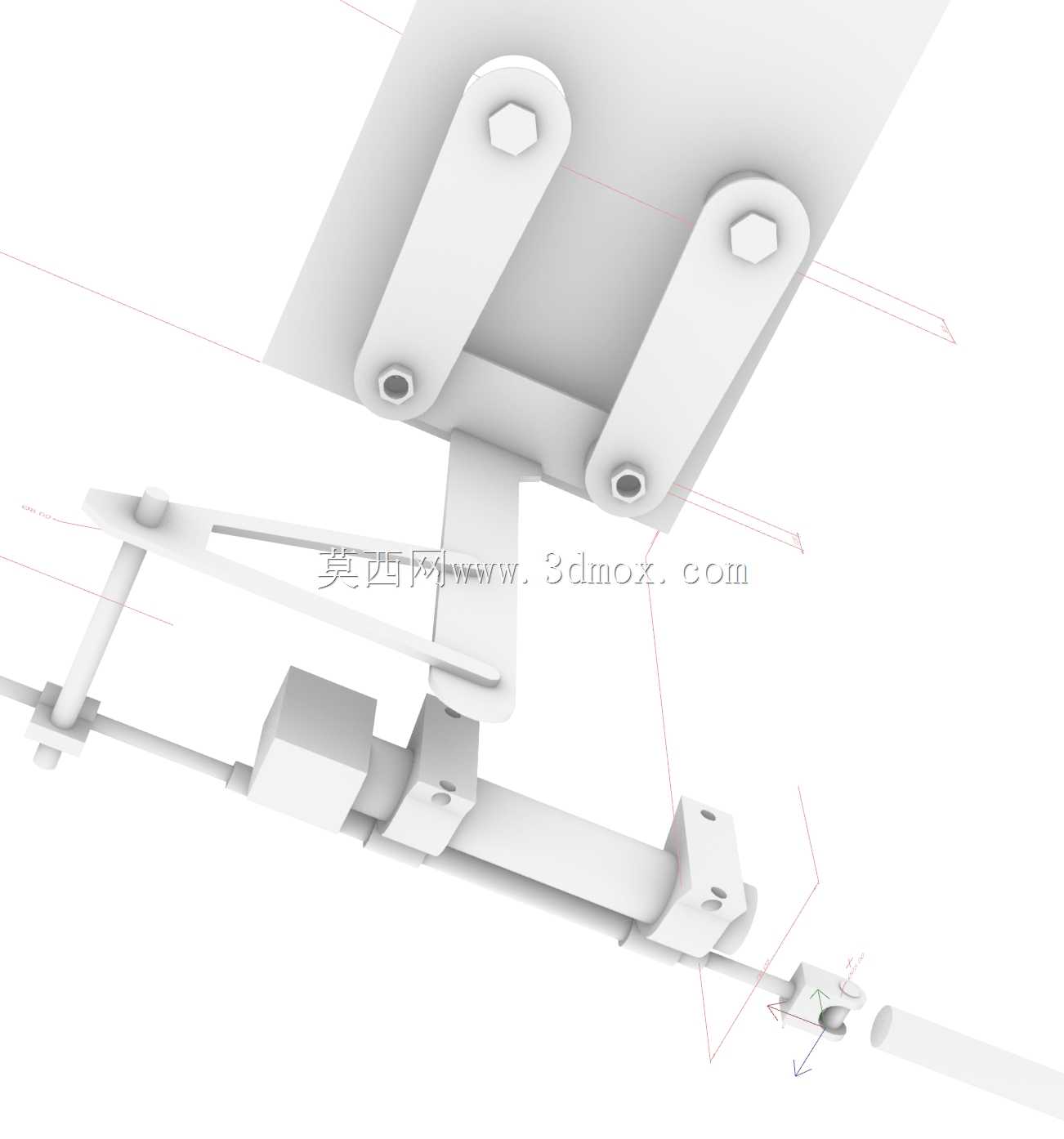

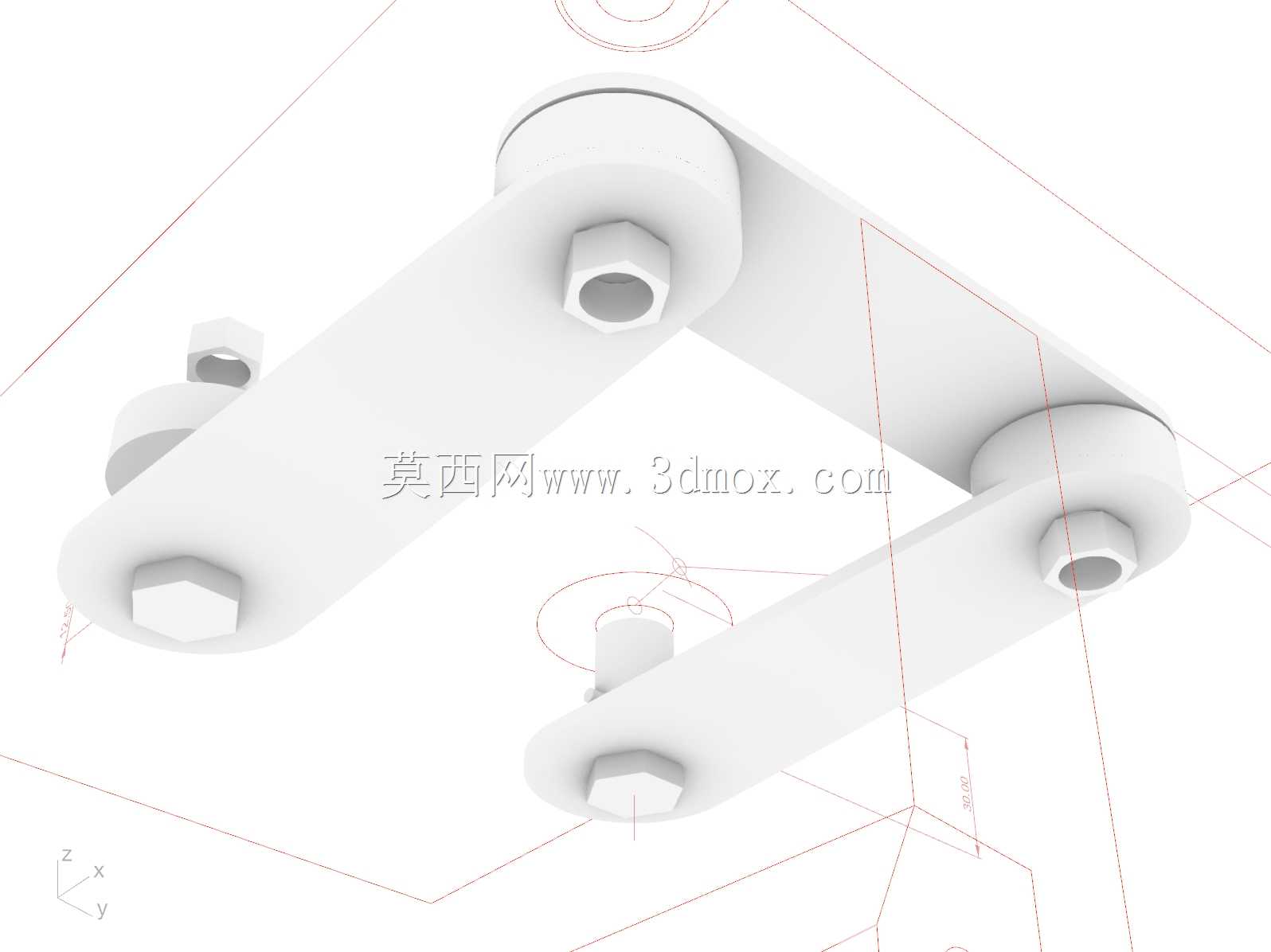

　　转向减振结构是该模型中另一个需要重点核对的模块。它连接车体与轮端，承担转向传力、冲击缓冲和姿态回正相关功能。减振器安装点采用双耳与单耳配合的铰接关系，销轴轴线必须与轮组跳动轨迹匹配，若安装角度偏斜，车辆直行时会产生附加力矩，转向回位也会出现卡滞。模型中弹簧、阻尼筒、转向臂和限位块的相对位置较清楚，工程处理时应重点确认减振器压缩到底时是否与轮毂、线束、脚踏底板发生干涉，同时还要检查全转角状态下球头或衬套的摆角是否超出允许范围。

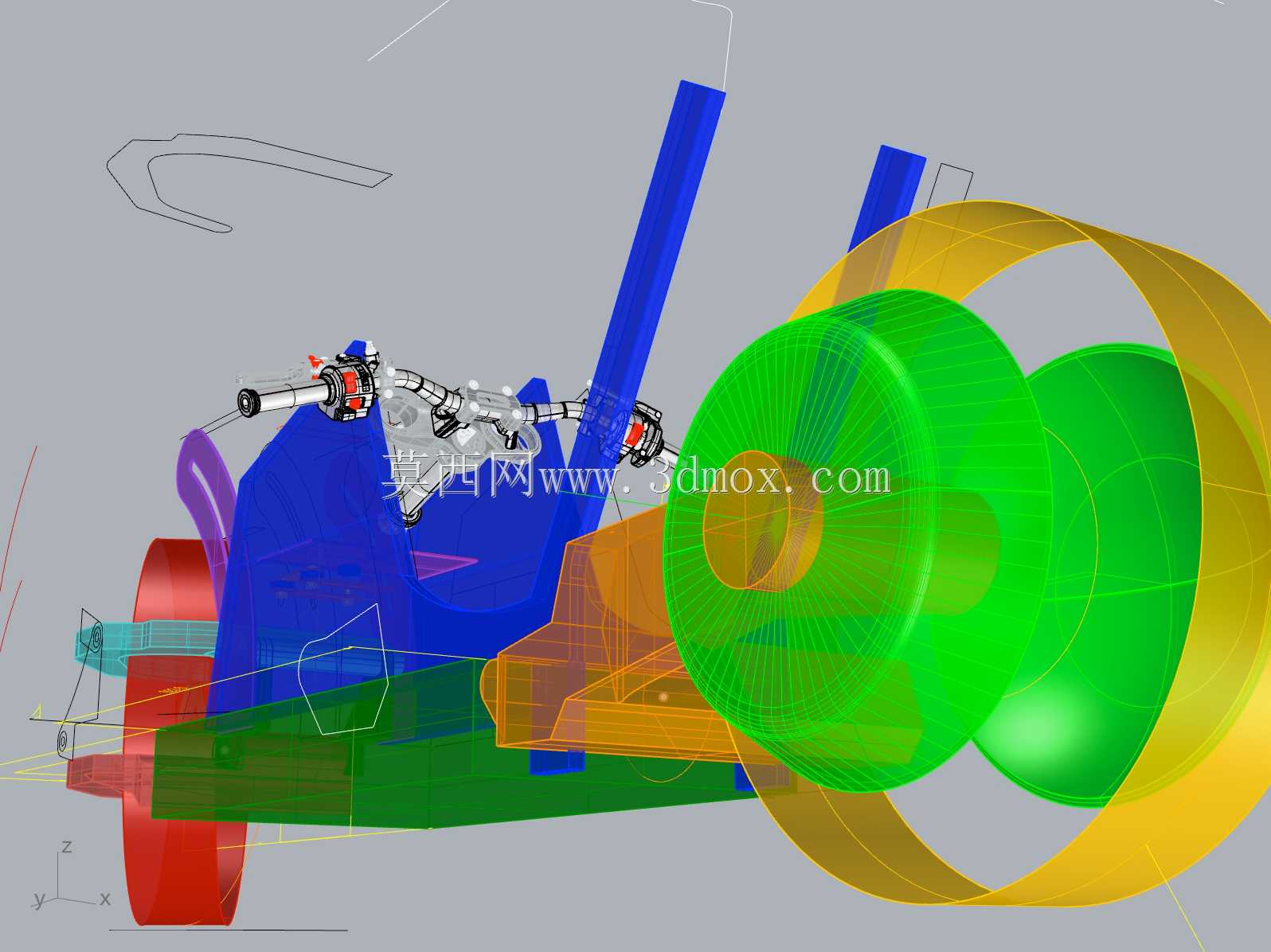

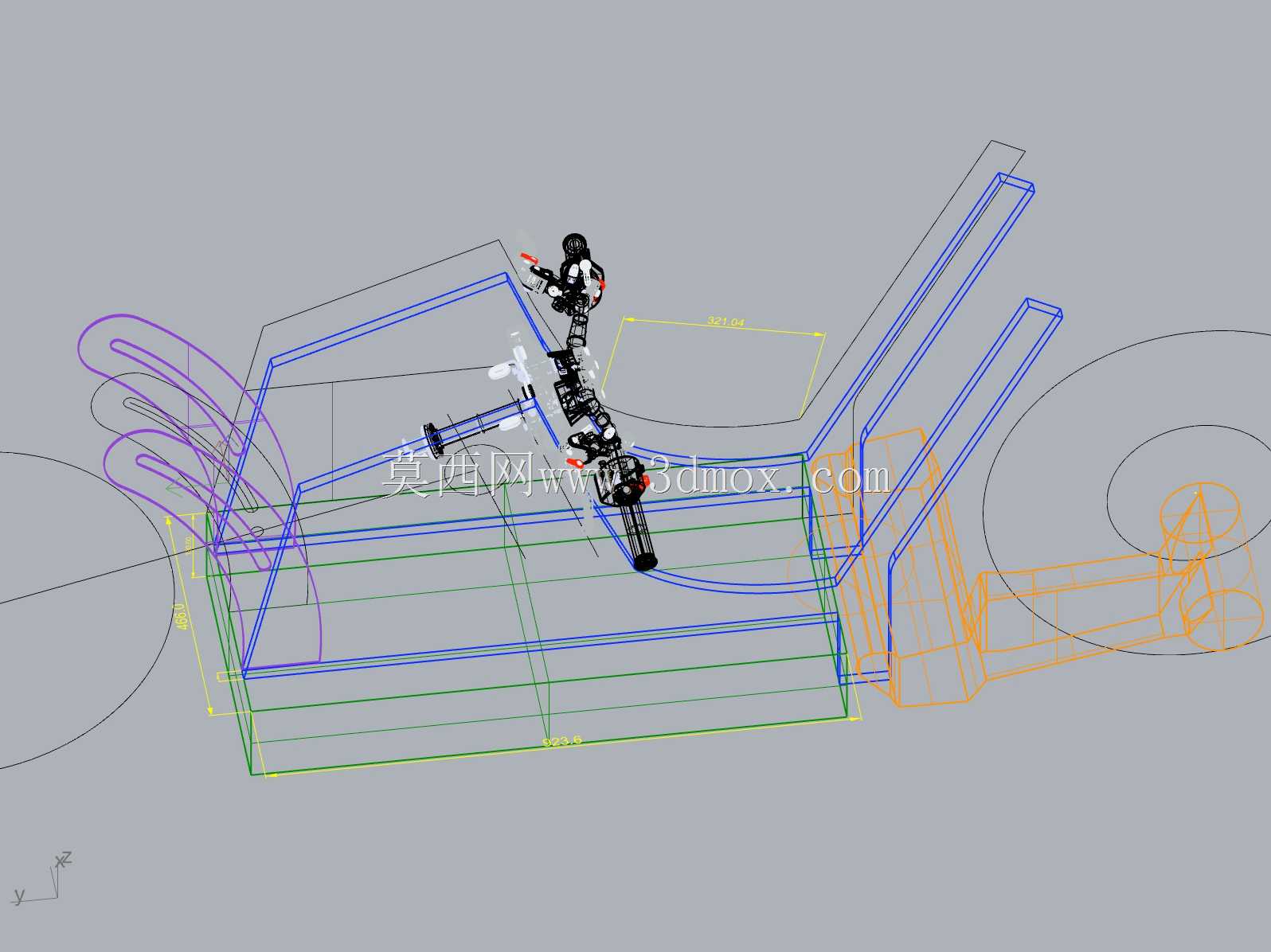

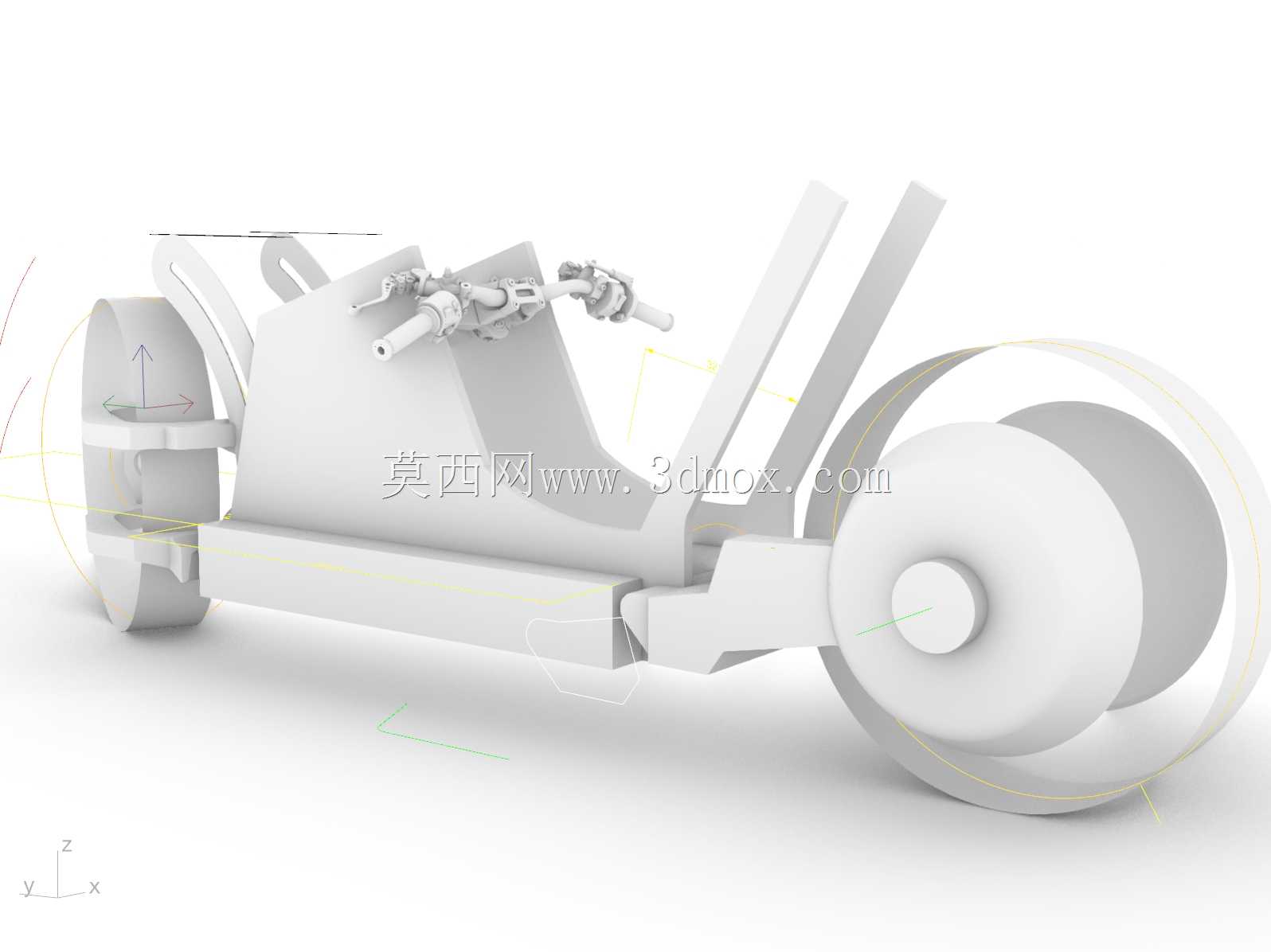

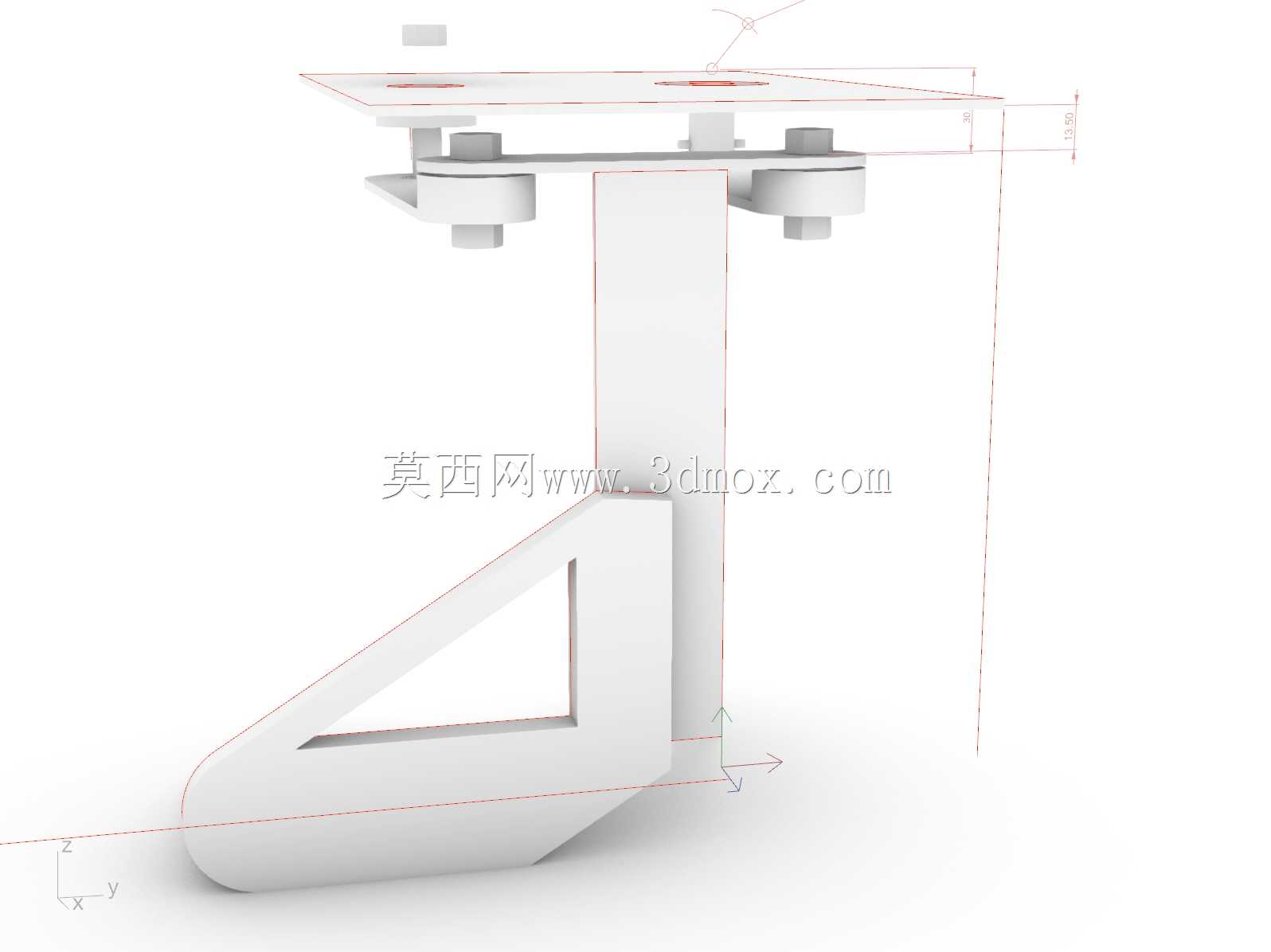

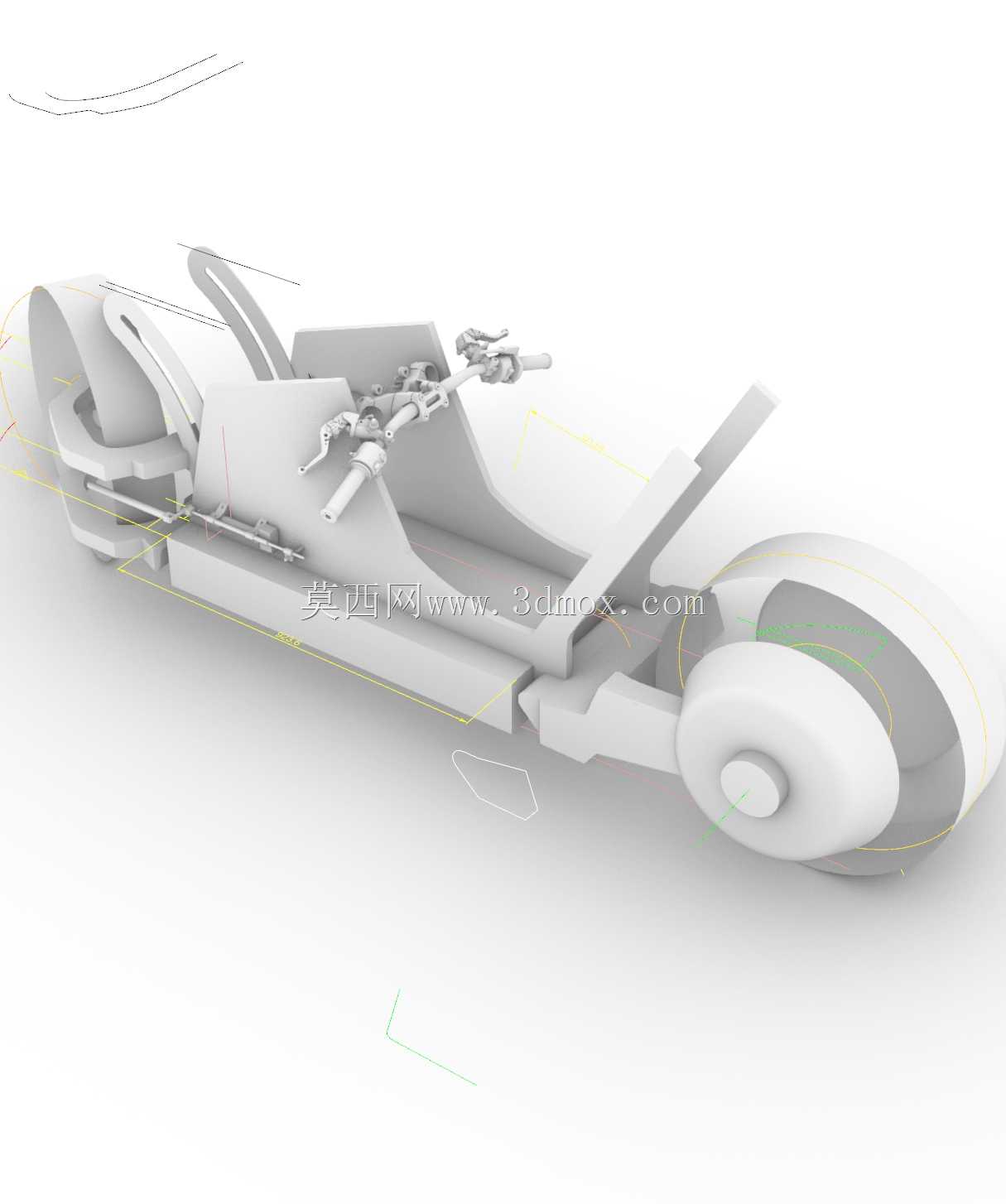

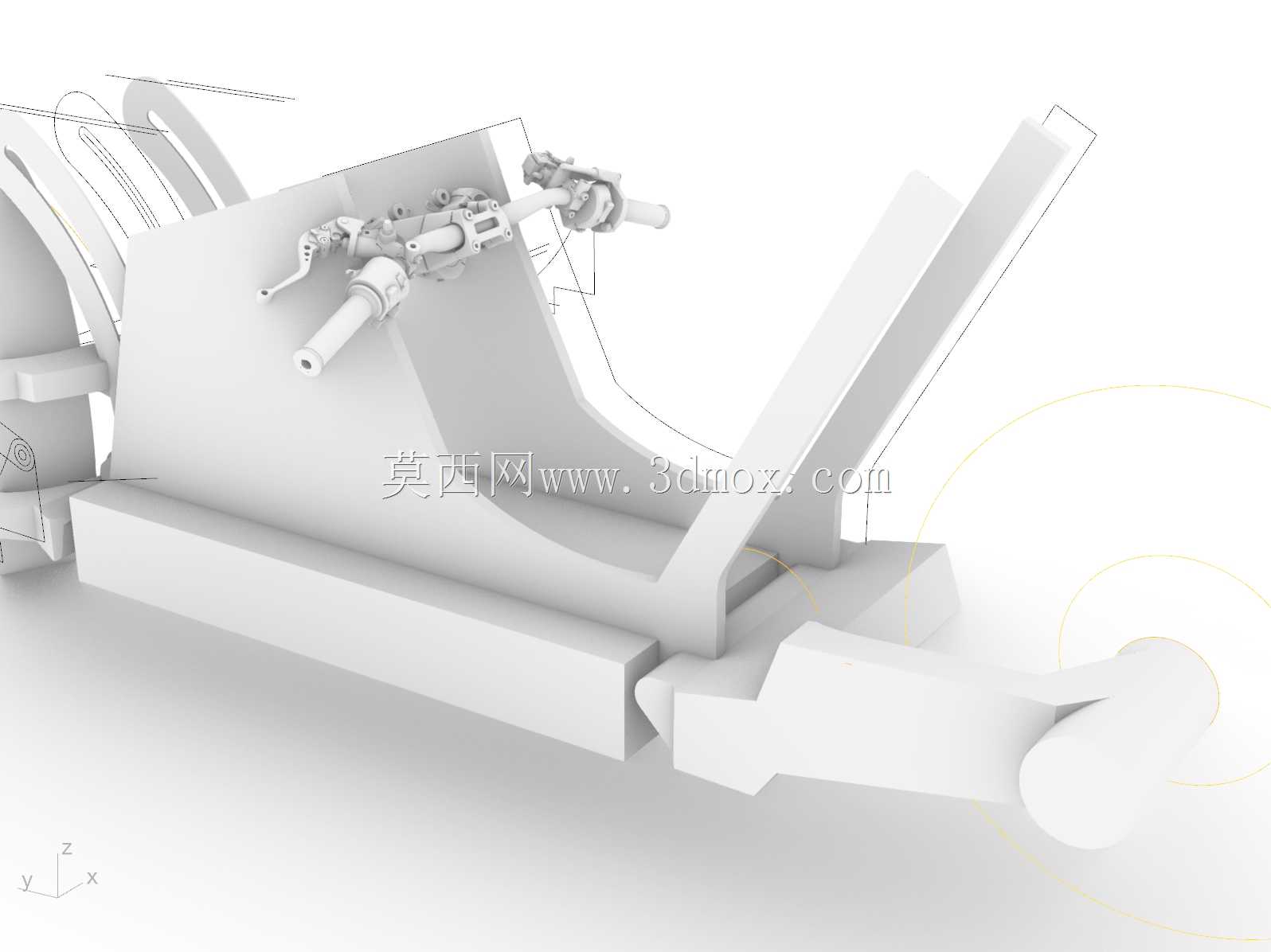

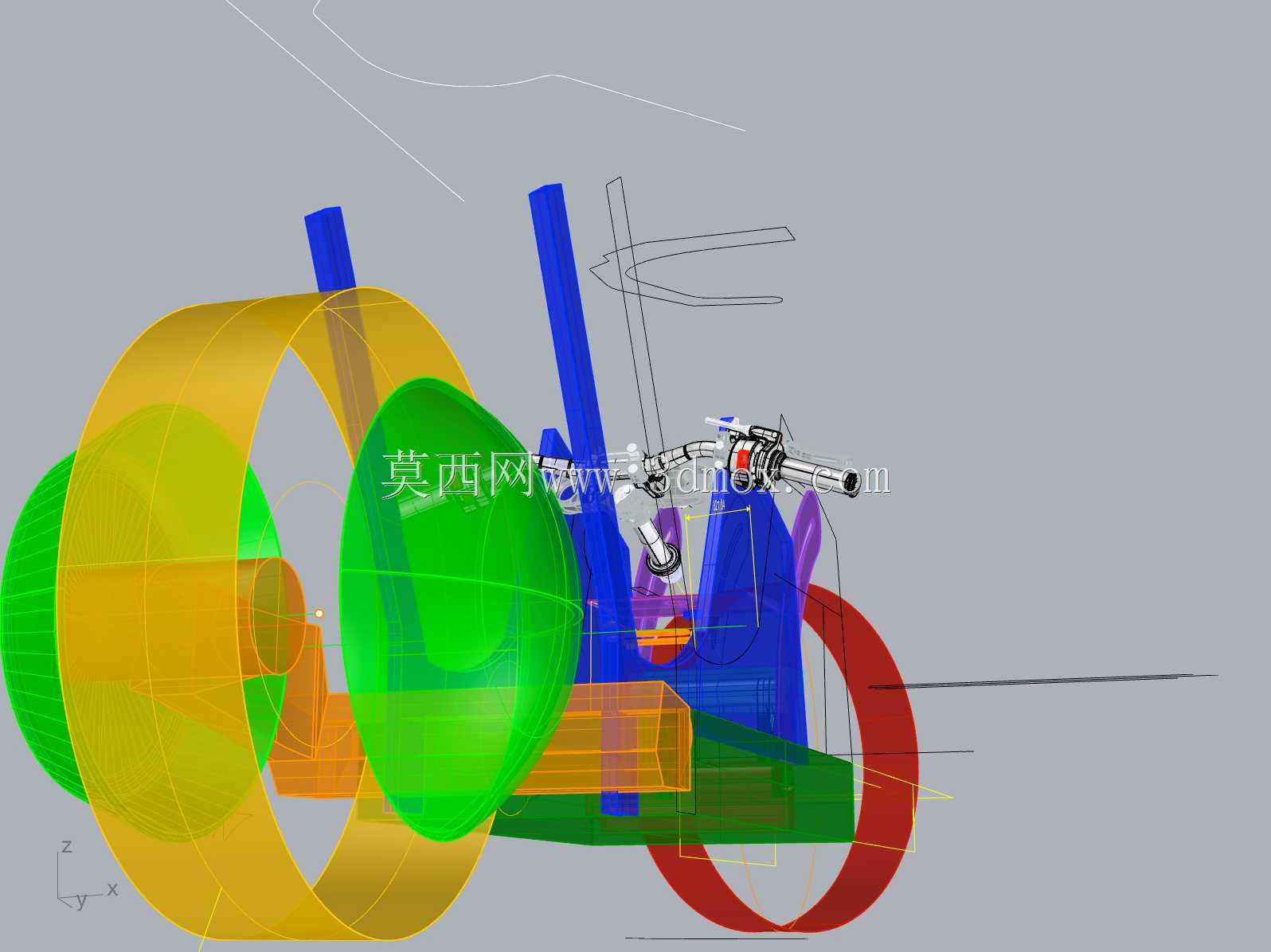

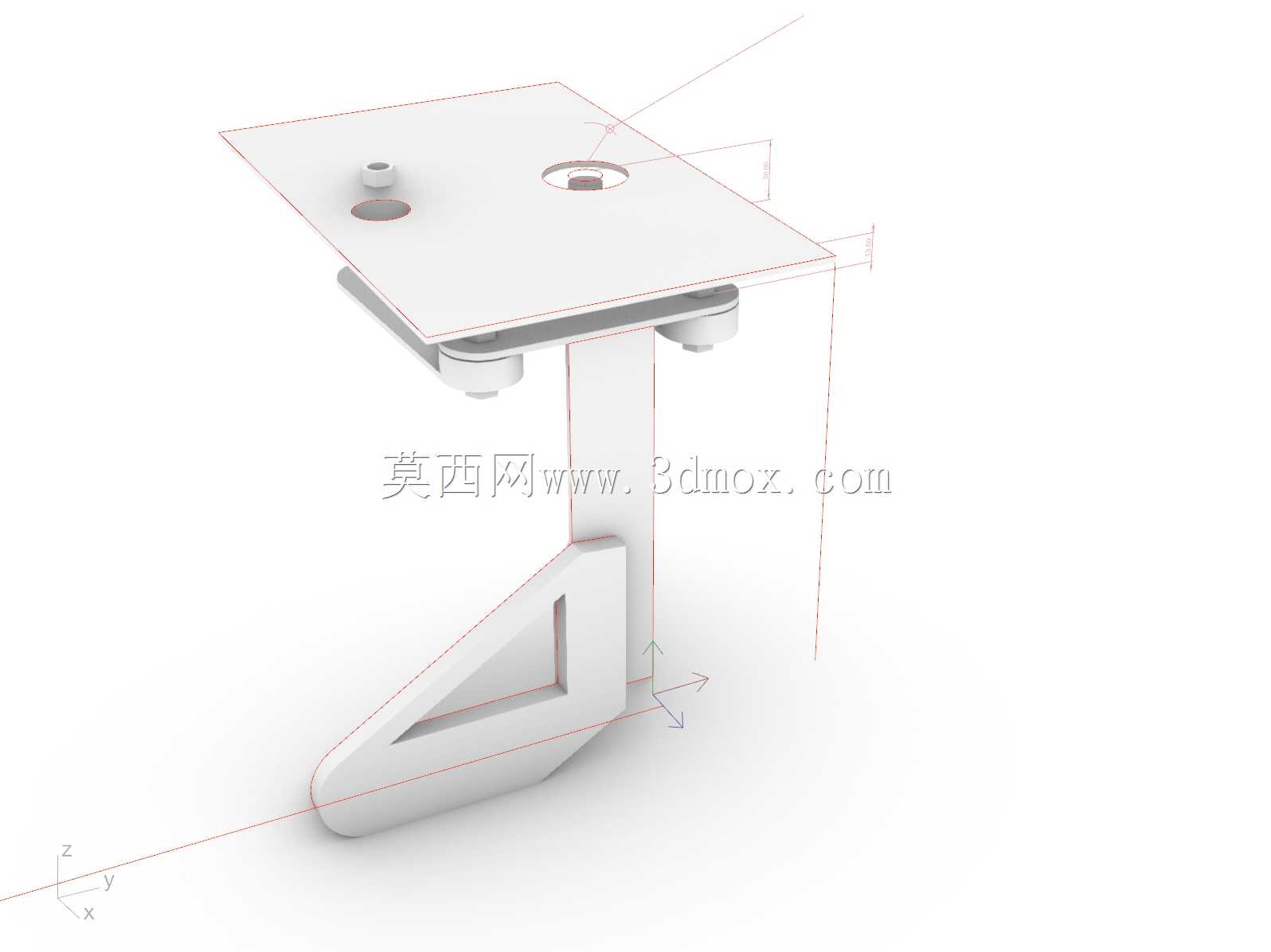

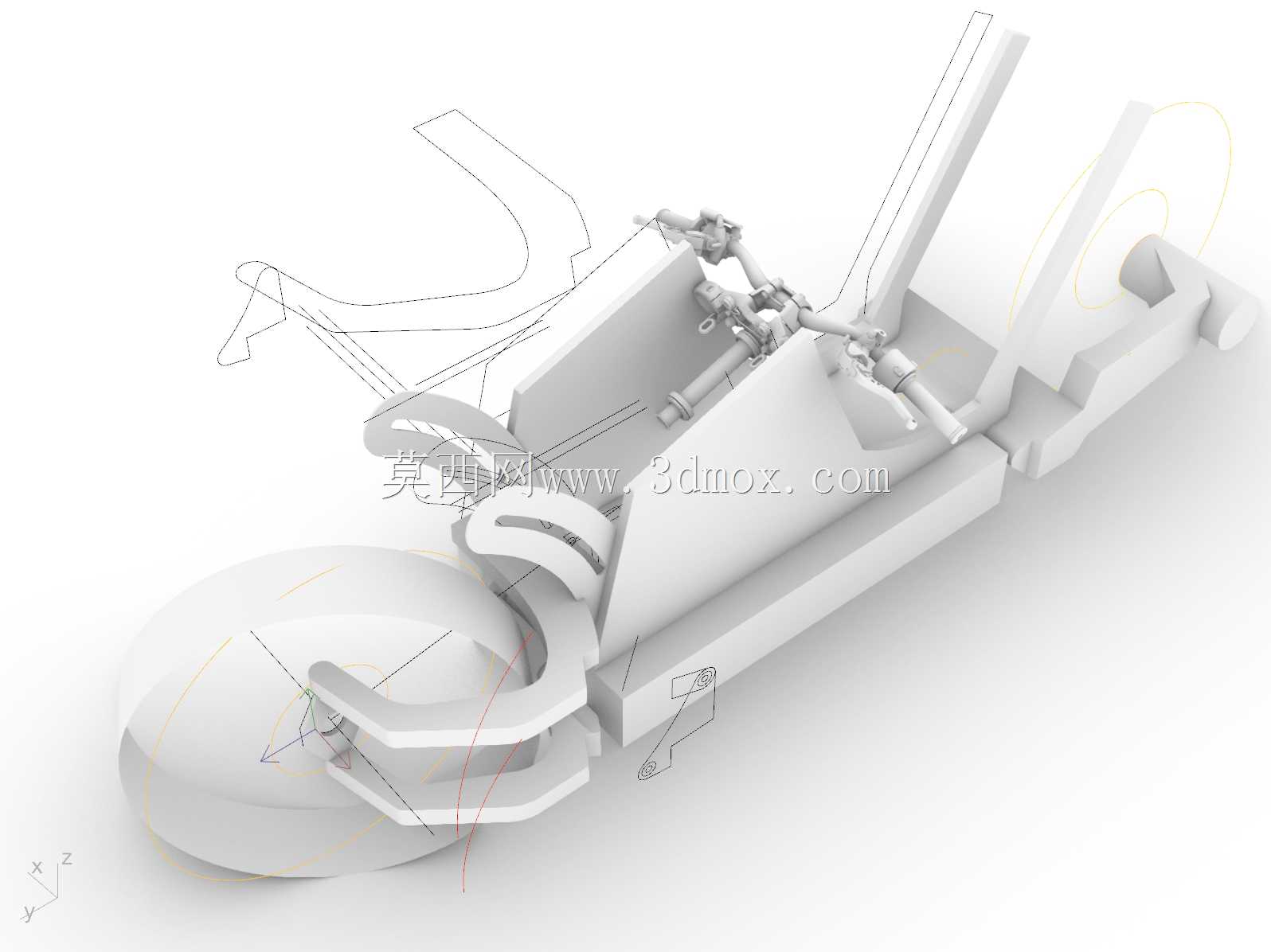

　　外形与安装边界方面，整车下部以轮组和电池仓为主要宽度约束，上部支架则向操控区域延伸。脚踏板附近需要兼顾站立面积和壳体壁厚，底板下方留给电池包的高度有限，因此电芯排列、BMS板厚、减振器塔座和加强筋往往会在同一区域争夺空间。建模时可先锁定轮胎外径、轮轴中心、电池包外形和转向销轴位置，再向上生成承载骨架；这样做能避免外观完成后才发现关键件无法装拆。支架加强方向应沿轮端冲击载荷和转向拉压载荷传递路径布置，筋条不必均匀铺满，而应在铰接孔周围、电机固定面和电池仓承托梁处增加局部厚度。

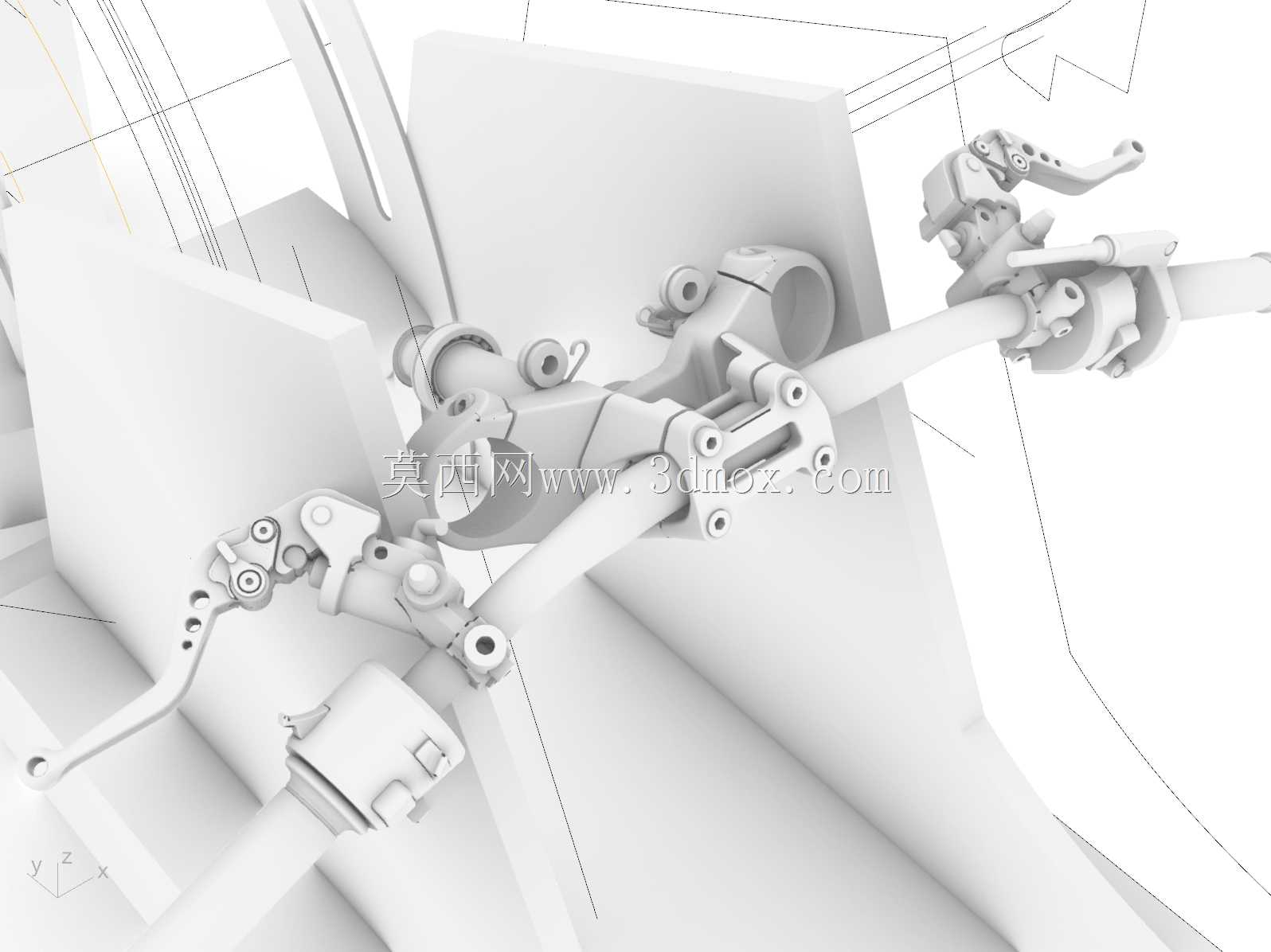

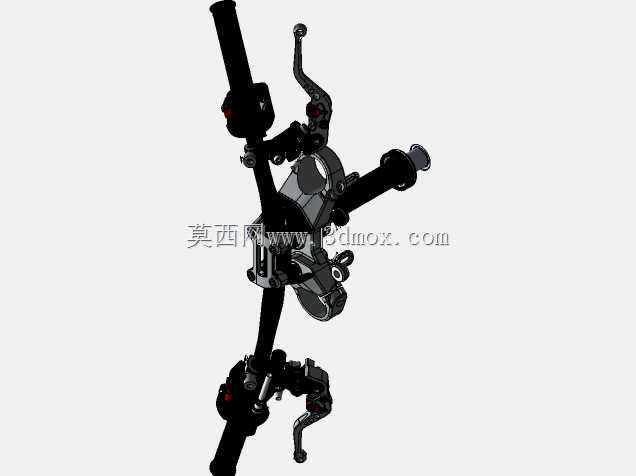

　　在装配验证中，还要关注维修可达性。BMS外罩拆卸后，采样插头、电源开关和显示排线应能在不移动轮组的情况下操作；转向减振器更换时，销轴抽出方向不能被轮毂或车架主管挡住。线束从车把区域下行至控制器和轮端电机，应沿骨架内侧固定，并在转向活动段保留松弛弧长。静态模型中这些细节容易被忽略，但实车反复转向后，线束张力、密封塞摩擦和接插件朝向都会影响可靠性。

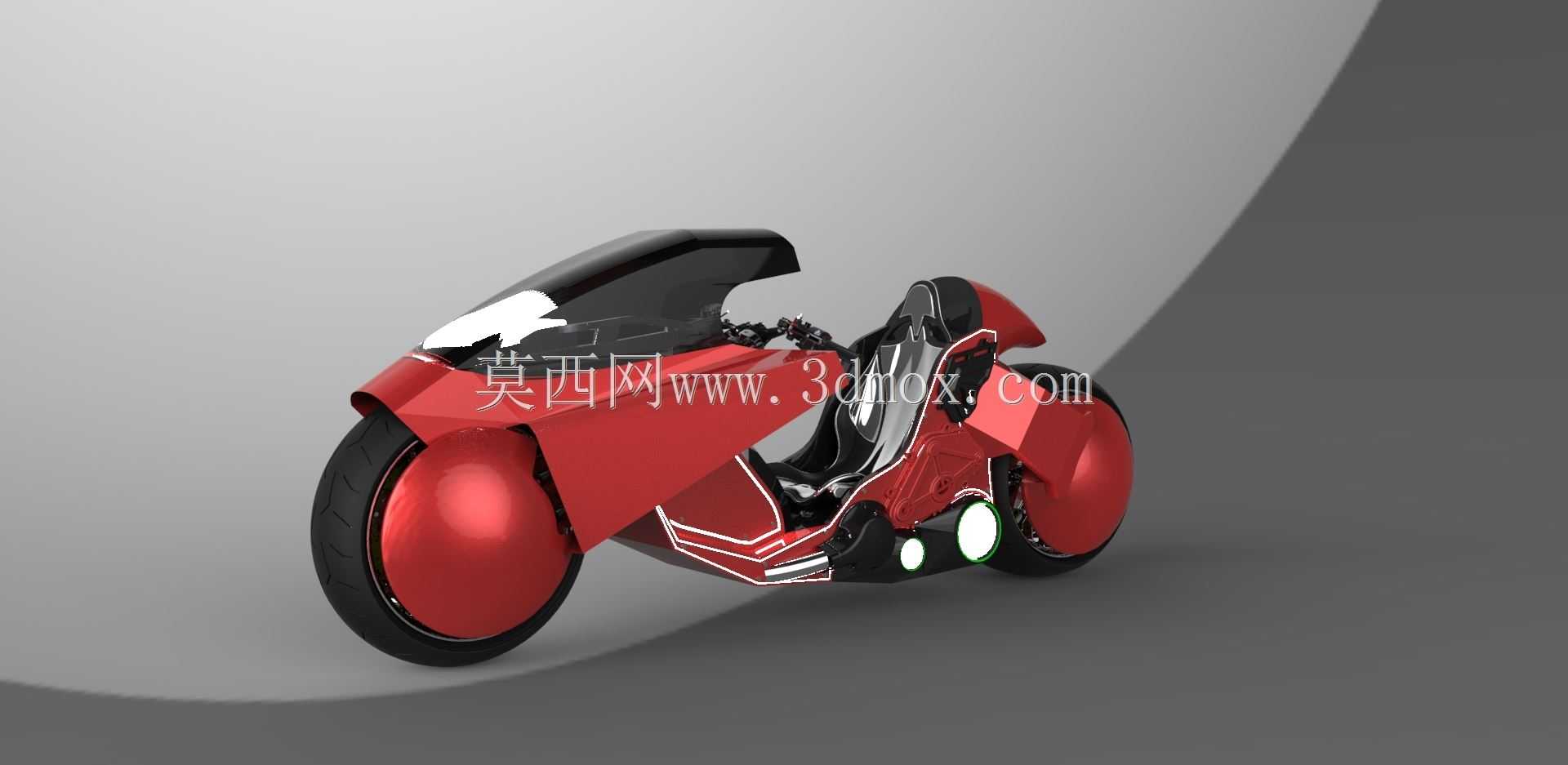

　　整体来看，该结构适合用于轻型电动平衡车的方案评审、改装件位置确认以及教学级装配分析。它把外观包覆、轮轴承载、电池管理、人机交互和转向减振放在同一空间关系中，能够帮助设计者在开模或加工前发现干涉、维护不便和载荷路径不合理的问题。
