上膜枕式包装设备三维结构设计

　　这套上膜枕式包装设备的三维结构，完整还原了连续式枕包作业的全流程机械布局，可直接用于食品、日化、医药等行业的散件、定长物料外膜包装工序，适配饼干、面包、一次性口罩、文具零件、小五金配件等多种规则形态产品的自动裹包需求，能在连续输送过程中完成上膜牵引、裹包成型、侧边封合、端封切断的全工序动作，替代传统人工套袋封切的低效作业模式，单道线稳定作业速度可匹配多数中小批量生产车间的流水线节拍。

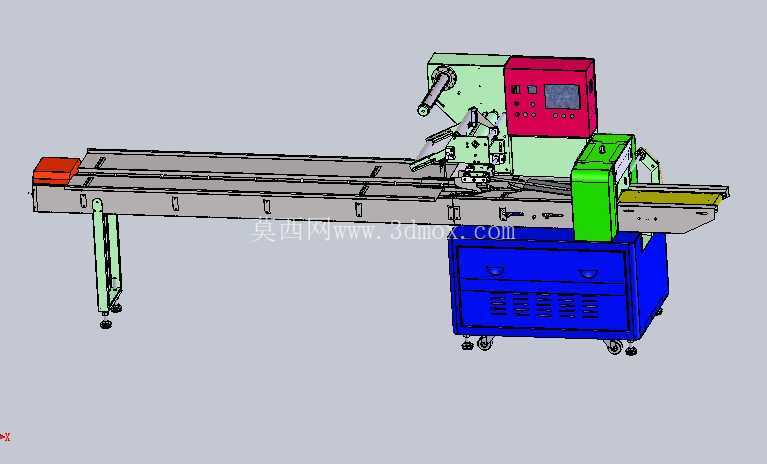

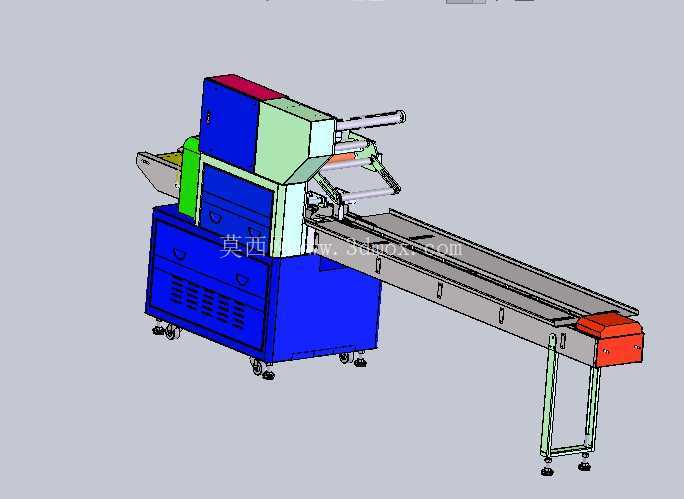

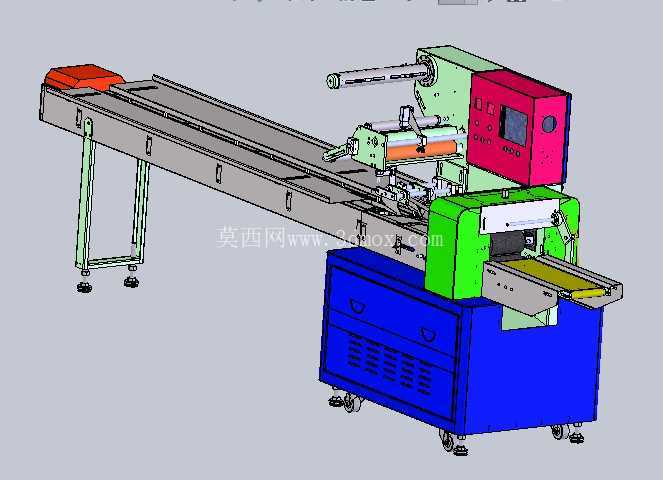

　　从结构布局来看，长条形水平输送台架作为整机的承载基础，采用分段式支撑脚设计，底部配置可调脚杯与移动脚轮组合结构，安装时可根据车间地面平整度调整支撑高度，保证输送面水平度误差控制在合理范围内，设备整体长度适配常规车间通道的通行宽度，侧边预留的维护空间可满足日常易损件更换、机构调试的操作需求，无需额外预留过大的安装空地，适配多数中小型生产车间的场地排布。上膜机构布置在输送段中段上方，采用摆臂式导膜辊组结构，膜卷安装位预留了不同幅宽卷膜的装夹空间，导膜辊的排布角度经过反复校核，可保证包装膜在牵引过程中张力均匀，不会出现跑偏、褶皱、拉伸变形的问题，膜料牵引辊与输送线采用同步传动匹配，可根据物料长度自动匹配送膜速度，避免出现膜料拉扯过度或堆膜的情况。

　　封合机构分为中封轮组与端封切断模组两部分，中封轮组布置在成型器后侧，可在物料被膜料裹包成筒状后完成纵向接缝的热压封合，轮组压力可根据膜料厚度、材质灵活调整，适配PE、复合膜、镀铝膜等多种常见包装膜材质；端封切断模组采用上下往复式运动结构，配合色标传感器可实现定长切断，封切刀的温度可独立调控，保证封边平整无虚封、无拉丝，切断后的成品直接顺着出料输送段送出，可直接对接后续装盒、称重、装箱工位。设备下方的柜体式基座集成了电气控制元件与传动动力组件，将动力源、控制回路全部收纳在封闭柜体内，既可以避免车间粉尘、水汽侵入元件造成故障，也能降低传动机构运转产生的噪音向外传递，柜体正面预留的检修门可快速打开，方便日常维护时排查线路、更换传动配件。

　　控制操作箱布置在设备上侧显眼位置，操作面板朝向操作人员站位方向，参数调整、启停操作无需探身即可完成，急停按钮布置在箱体侧边与设备两端，出现异常时可快速触发停机。整套结构的建模过程中，所有运动副都按照实际装配关系做了约束，导膜辊的转动、封切模组的往复运动、输送链的传动都可实现动态仿真验证，设计时充分考虑了不同规格物料的适配性，输送台的侧边导料板可根据物料宽度调整间距，上膜机构的高度也可在一定范围内调节，无需更换核心部件即可适配多种尺寸的产品包装需求，对于做包装设备研发、生产线改造的结构工程师来说，这套模型可直接作为方案设计的参考基础，省去从零开始搭建机架、排布机构的重复工作量，也可用于新员工培训时讲解枕式包装机的工作原理与结构组成，直观展示各部件的装配关系与动作逻辑。
