立式自动装盒包装设备三维结构设计

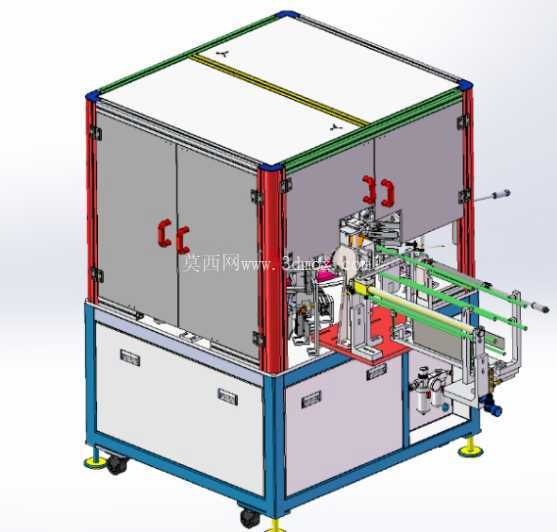

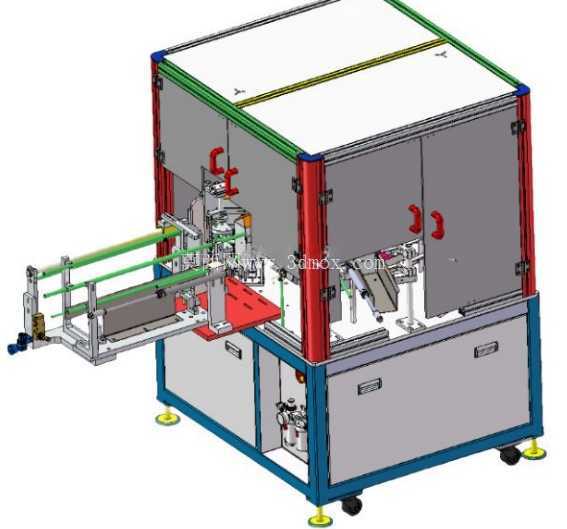

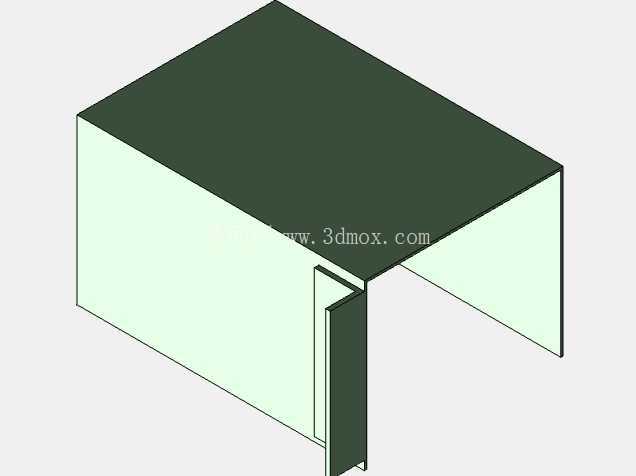

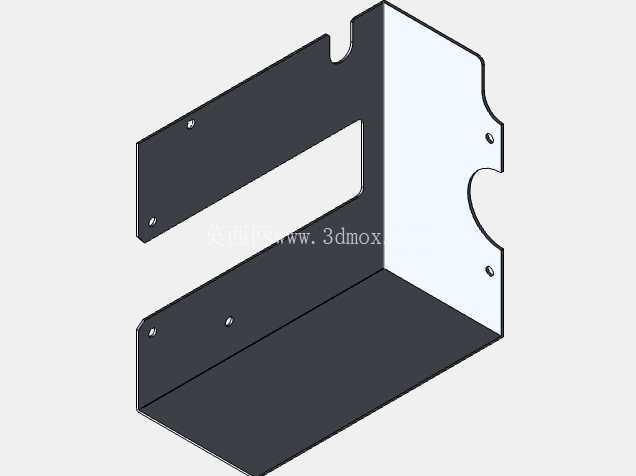

　　这款立式装盒设备主要面向快消品、医药、食品加工等行业的后段包装工序，适配规整块状、盒装类物料的自动装盒作业，可直接对接前端理料、灌装、贴标等工位的出料输送线，完成待包装物料的自动取料、纸盒撑开、物料装填、盒舌折边、封盒定型的全流程作业，替代传统人工装盒的重复劳作，适配规模化连续生产的节拍要求。从现场安装布局来看，设备采用一体式框架落地结构，底部配置可调脚杯与万向脚轮组合，既可以在调试阶段灵活推移调整工位位置，也能在固定安装时通过脚杯调平抵消地面平整度误差，设备主体框架采用工业铝型材拼接搭建，外围设置透明防护与钣金封板，既可以观察内部机构运行状态，也能避免人员误触运动部件引发安全风险，进料端伸出的输送线对接高度可根据前端出料线的高度做±50mm范围的调整，适配不同产线的对接需求，整体占地宽度约1.8米，深度约1.2米，主体高度约1.9米，不需要额外开挖地基，普通环氧地坪的生产车间即可直接布置安装。

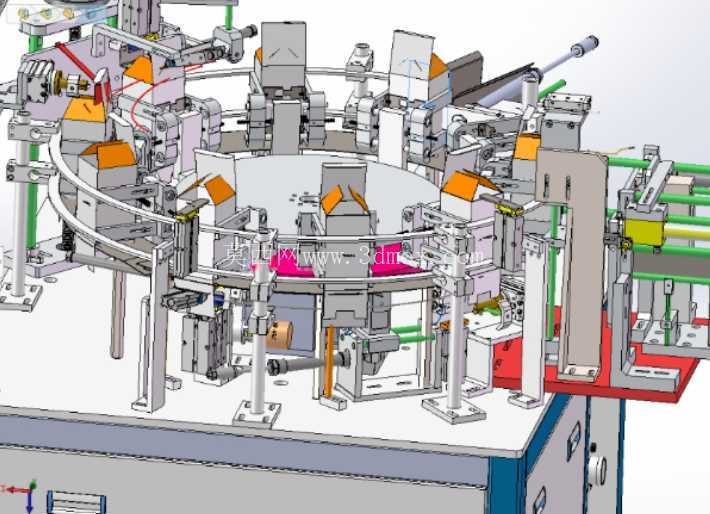

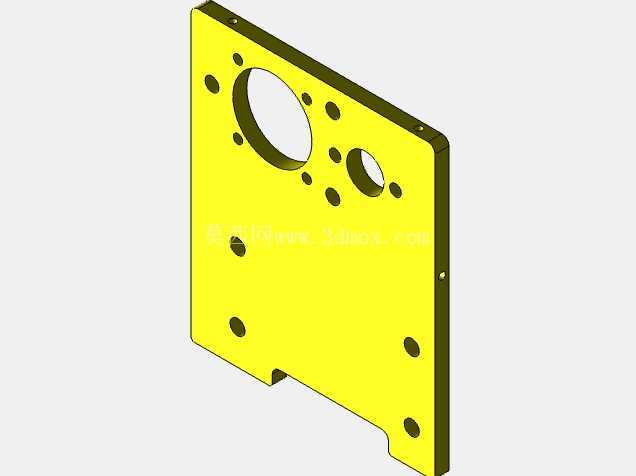

　　设备的功能模块划分清晰，下部柜体空间集成了气动控制元件、电气接线排布与废料收集抽屉，日常维护时打开柜门即可快速排查气路、电路故障，下部预留的气源接口位于柜体侧方下部，接入0.5-0.7MPa的压缩空气即可满足全机气动元件的用气需求，电源接入端同样布置在侧方，适配车间常规380V三相工业供电。中部作业区域是核心功能区，包含纸盒料仓、取盒开盒机构、物料输送定位机构、折盒封盒机构几个核心部分，纸盒料仓采用立式叠放设计，可一次性容纳约200个折叠状态的纸盒，补料时不需要停机，直接将叠放整齐的纸盒放入料仓即可，取盒机构采用真空吸盘配合摆臂结构，每次从料仓取出单个纸盒后，通过摆臂运动过程中的导向结构将纸盒撑开为定型状态，精准输送到装盒工位等待物料装填。

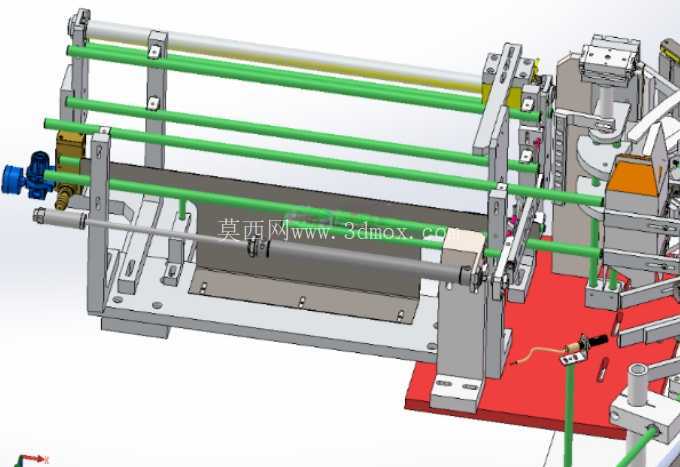

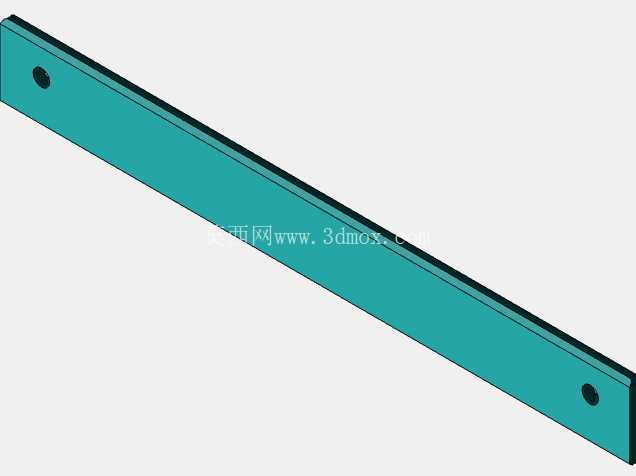

　　物料输送线采用皮带输送配合侧边导向条，可根据待装物料的外形尺寸调整导向条的间距，确保物料能够精准对齐装盒工位的推入位置，当物料输送到定位工位后，推料机构会将物料平稳推入已经撑开的纸盒内部，推料行程可根据纸盒的长度做对应调整，避免推料行程不足导致物料装填不到位，或是行程过大顶坏纸盒结构。完成物料装填的纸盒会随输送机构移动到折盒工位，依次完成左右侧盒舌的弯折、上下盖的插合，整个折边过程采用多组导向压条配合摆臂压块完成，不需要额外涂胶即可完成纸盒的自锁扣合，针对需要胶封的纸盒类型，也可以在折边工位预留的位置加装热熔胶喷胶模块，适配不同封盒形式的纸盒需求。设计过程中充分考虑了不同规格产品的换型需求，所有与物料、纸盒接触的定位件、导向件都采用快拆式的手拧螺丝固定，换型时不需要借助专用工具，只需要更换对应规格的定位块、调整导向件的位置，即可在15分钟内完成不同尺寸纸盒、物料的换型调试，适配多品种小批量的生产场景。设备的运动部件全部做了安全防护设计，所有存在夹手风险的运动区域都设置了安全门与安全联锁开关，一旦防护门被打开，设备会立即停止运行，避免调试、清理过程中的安全事故。

　　从运行逻辑来看，设备采用PLC配合触摸屏做控制，操作人员可以通过触摸屏直接调整生产节拍、各工位的动作延时参数，实时显示设备的运行状态、故障报警信息，日常操作不需要专业的编程基础，经过简单培训的车间操作人员即可完成参数调整与日常操作。设备的设计节拍最高可达每分钟60盒，可根据前端产线的生产速度做对应调整，不会出现物料堆积或是待料空转的情况，输送线的驱动采用伺服电机控制，启停位置精度控制在±0.5mm以内，确保物料推送、纸盒定位的准确性，降低装盒过程中的次品率。在结构细节上，所有与纸盒接触的部件都采用圆角打磨处理，避免刮花纸盒表面影响包装外观，气动元件全部采用标准快插接头，气路排布沿型材内部走线，外观整洁同时也能避免气路被物料剐蹭损坏，电气线路全部布置在专用的走线槽内，强弱电分离排布，减少电磁干扰对控制信号的影响。
