带Z型上料机构的高速立式包装设备

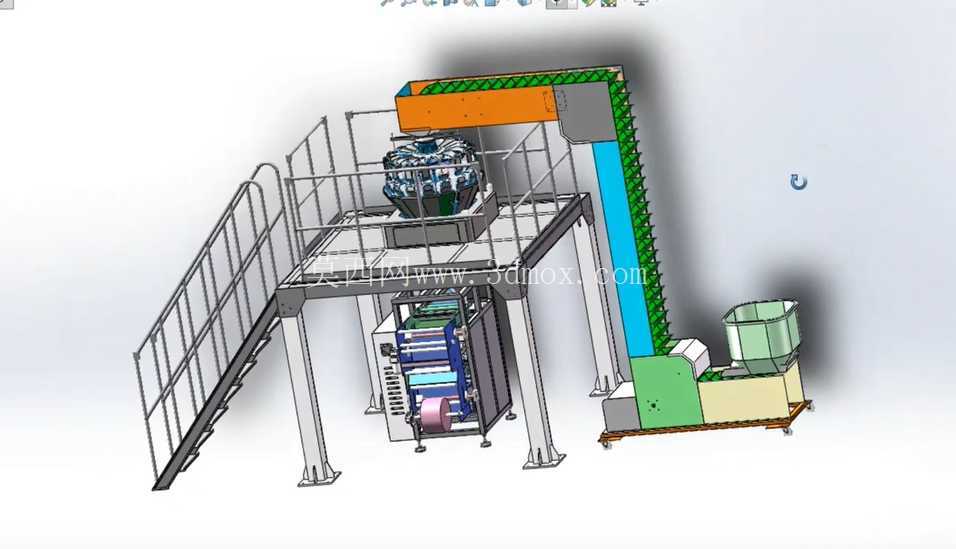

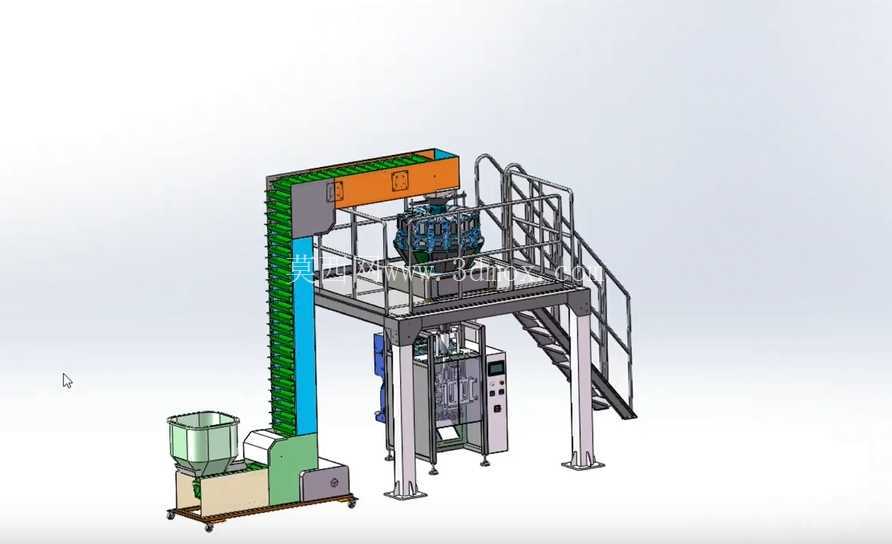

　　这套立式包装设备的整体布局围绕连续化包装产线的空间利用率做了针对性优化，主体机架采用方管焊接后整体时效处理的结构，四根主支撑立柱通过底部可调脚杯与地面固定，安装时需要预留周边1.2米以上的操作维护通道，设备顶部的操作平台搭配带安全护栏的斜梯，护栏高度符合人机工程要求，斜梯踏步做了防滑处理，方便操作人员定期对上部的称重计量单元做校准、清洁与易损件更换。设备左侧集成的Z型斗式上料机构，进料端设置了带振动匀料功能的储料斗，能够将颗粒状、不规则小尺寸散料匀速提升至顶部的多头称重单元料仓内，上料机的料斗采用食品级PP材质，裙边挡板做了防漏料设计，提升过程中不会出现散料洒落的问题，上料速度可根据前端出料节奏与包装速度做无级调节，避免料仓空料或者溢料。

　　上部的多头称重单元采用模块化组合设计，每个称重料斗可独立完成重量检测，通过电脑组合计算选出最接近目标重量的料斗组合下料，计量精度误差可控制在±0.5%以内，能够适配膨化食品、坚果、炒货、小五金零件、宠物粮等多种散状物料的称重计量需求，称重单元外围设置了透明防护门，既可以观察运行状态，也能避免异物落入料道造成设备卡滞。中部的包装执行单元整合了拉膜、制袋、封口、裁切功能，卷膜安装在设备侧方的膜架上，通过多组导辊牵引进入成型器，可根据包装需求制作背封袋、三边封袋等不同袋型，封口温度采用独立温控模块控制，可根据包装膜材质（PE、复合膜、铝箔膜等）调整热封温度与封口时间，保证封口平整无虚封、无皱折，裁切机构配备锯齿形切刀，可做出易撕口设计，方便终端用户开启包装袋。

　　设备正面的操作柜集成了触控显示屏与操作按钮，所有运行参数包括包装速度、袋长、称重目标值、热封温度都可在屏幕上直接设置，同时设备配备了缺膜报警、缺料报警、开门停机、过载保护等安全防护机制，运行过程中出现异常会自动停机并在屏幕上显示故障代码，方便维修人员快速排查问题。整套设备的设计充分考虑了食品加工、日化、小五金等行业的批量包装需求，相比半自动包装设备可减少70%以上的人工操作，单台设备最高稳定运行速度可达每分钟60包，能够直接对接前端的物料加工产线，也可独立作为包装工位使用，安装时需要注意电源接入为三相380V工业用电，气源压力保持在0.5-0.7MPa，设备周边避免强电磁干扰源，保证控制系统运行稳定。

　　结构设计过程中，所有与物料接触的部位都做了圆弧过渡处理，没有清洁死角，方便生产结束后做冲洗清洁，符合食品加工设备的卫生要求，机架表面采用喷塑处理，耐锈蚀易擦拭，适合车间多尘、潮湿的生产环境。设备的走膜路径做了优化，减少了膜料的弯折次数，可降低包装膜的拉扯损耗，换膜操作仅需松开膜架锁紧机构即可完成，不需要复杂的穿膜流程，减少换膜停机时间。称重单元与下料通道之间设置了防尘护罩，避免粉尘飞扬污染车间环境，对于粉尘较大的物料还可额外对接除尘接口，连接车间中央除尘系统。
