纸箱自动折边封箱输送一体设备结构

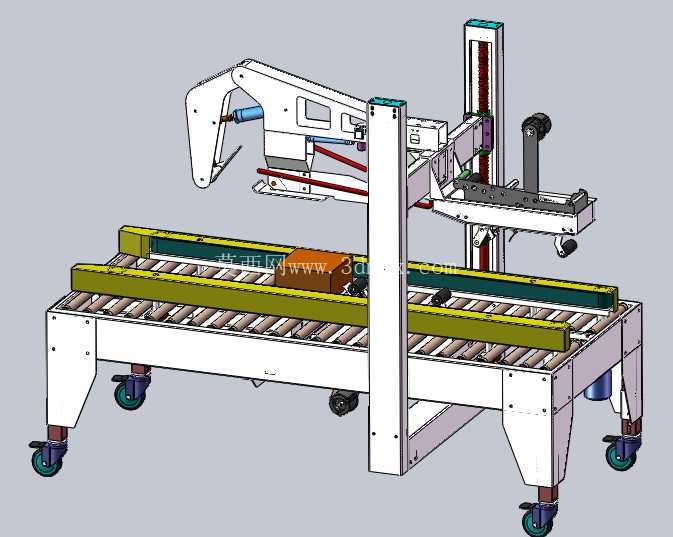

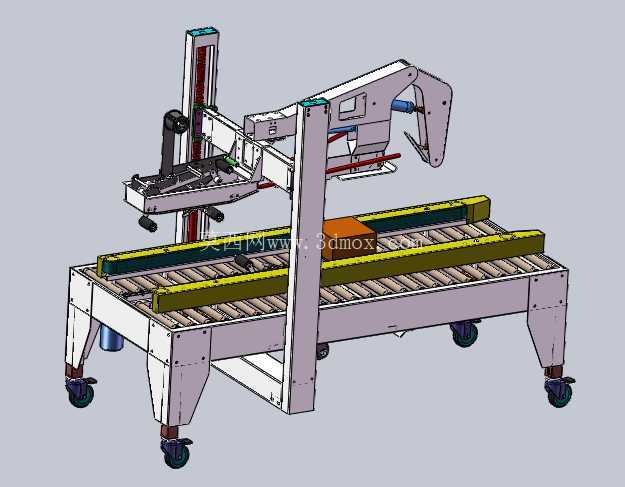

　　日常做包装线三维结构设计时，这类折边封箱设备是后道包装段的核心工位，多数快消、日化、食品、五金配件的成品装箱环节，都需要这类设备完成纸箱上盖的自动折入与胶带封合，替代人工重复折盖、贴胶带的动作，适配常规瓦楞纸箱的连续化包装作业，可直接对接前端装箱工位、后端码垛或捆扎工位，组成完整的成品包装产线。从结构布局来看，设备下部采用标准辊筒输送台作为工件承载主体，辊筒间距根据常用纸箱的最小底面尺寸设定，避免小尺寸纸箱卡滞，输送台底部配置可调脚杯与万向脚轮组合支撑，脚杯用于设备调平固定，抵消车间地面的平整度误差，脚轮则方便产线布局调整时的短距离移位，无需额外吊装设备。

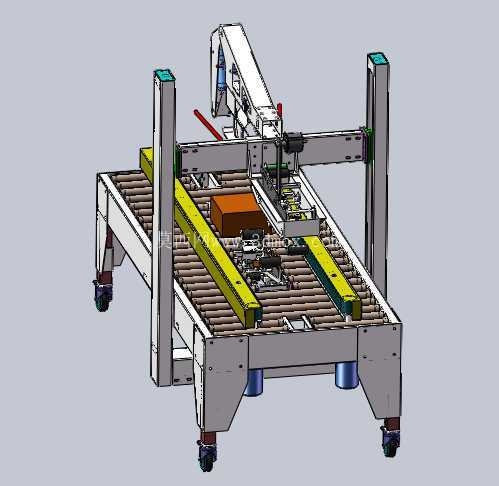

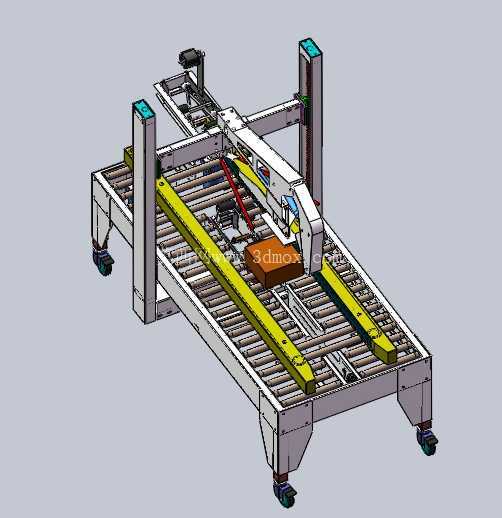

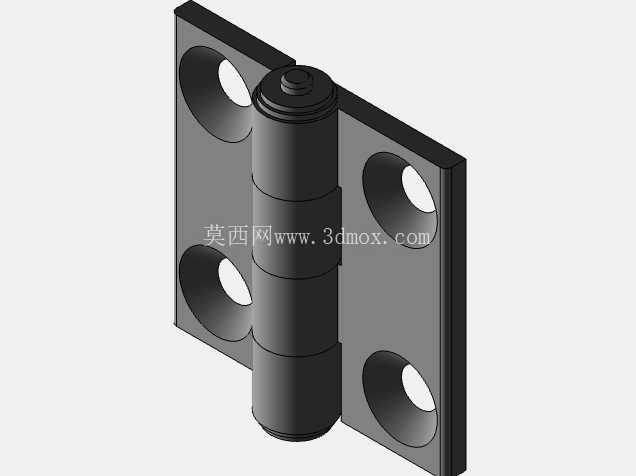

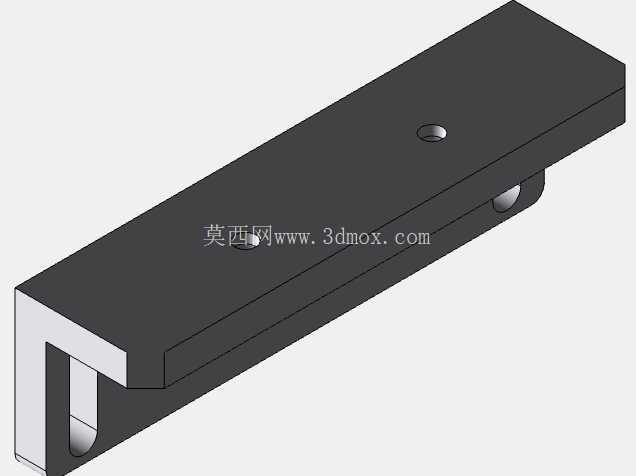

　　输送段两侧设置可调宽度的导向护栏，护栏通过直线导轨与锁紧手柄连接在机架侧梁上，换型时只需松开锁紧件即可根据纸箱宽度调整两侧护栏间距，适配不同幅面的纸箱通行，护栏内侧粘贴低摩擦系数的耐磨条，减少纸箱输送过程中的剐蹭阻力，避免纸箱表面刮花。设备中部的折盖机构是核心功能组件，前折盖组件采用弧形导向板配合摆臂结构，纸箱进入工位时，前盖沿弧形导板轨迹被逐步压下折入，两侧折盖则采用同步对中摆臂结构，当纸箱输送至折盖工位时，两侧摆臂同步向内摆动，将纸箱左右两个上盖同步折入到位，后盖折入组件配置独立的压合摆臂，在纸箱前行过程中完成后盖的折入动作，整个折盖过程无需额外动力驱动摆臂，依靠纸箱输送的行进动力配合导向轨迹完成动作，减少动力元件数量，降低设备故障点。

　　上部的封箱机头采用龙门式立柱支撑，立柱上设置线性滑轨与调节手轮，可根据纸箱的实际高度调整封箱机头的上下位置，适配不同高度规格的纸箱封箱作业，封箱机头内部集成胶带放卷、拉胶、切胶、压合辊组结构，纸箱通过机头下方时，压合辊将胶带紧密贴合在纸箱中缝位置，切刀在纸箱通过后自动切断胶带，完成上下封合面的胶带粘贴，机头的压合力度可通过弹簧调节旋钮调整，避免压力过大压损纸箱或压力过小导致胶带粘贴不牢。设计这类设备时，首先要明确适配的纸箱尺寸范围，确定输送台的宽度调节行程、封箱机头的高度调节行程，通常常规款设备适配的纸箱宽度在300-600mm区间，高度在200-500mm区间，长度方向无严格限制，只要满足输送辊道的承载要求即可。

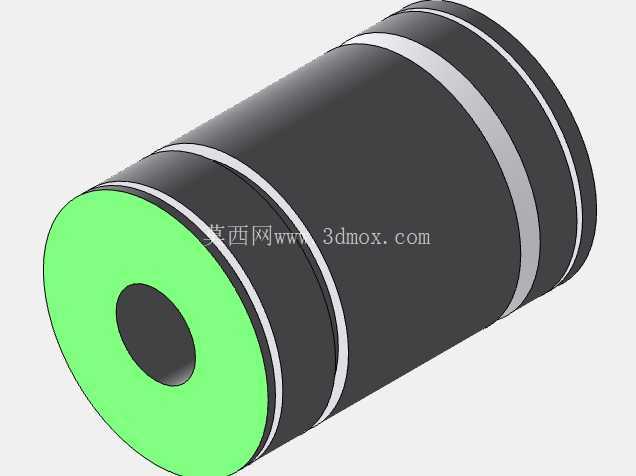

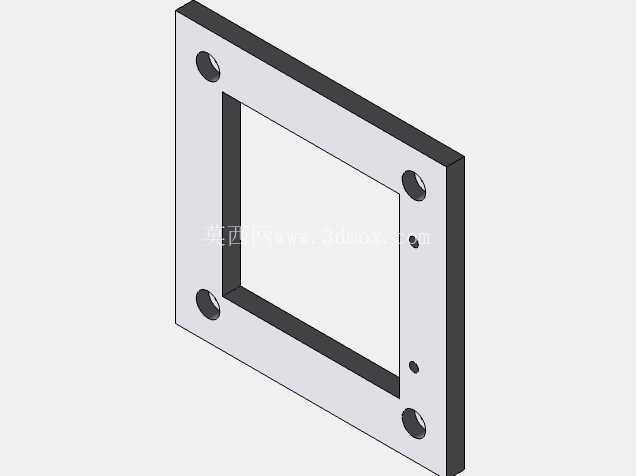

　　机架主体采用标准方管焊接成型，焊接后做去应力处理再进行机加工，保证各安装面的平面度与平行度，避免后续装配出现机构卡滞。所有转动辊筒的两端都采用带座外球面轴承安装，轴承座自带密封结构，可适配包装车间多粉尘的作业环境，延长维护周期。设备的安装边界需要考虑前后输送线的对接高度，通常输送面高度设定在750-850mm区间，匹配人工操作或其他自动化设备的对接高度，设备两侧需要预留至少500mm的维护空间，方便调整护栏宽度、更换胶带卷、检修折盖摆臂结构，设备上部需要预留300mm以上的空间，方便封箱机头的高度调整与日常维护。在实际产线应用中，这类设备的输送速度通常可匹配20m/min的线体速度，每小时可完成1000-1200件纸箱的封箱作业，相比人工封箱效率提升3倍以上，且封箱的胶带贴合平整度、折盖对齐度一致性更高，避免人工操作导致的折盖歪斜、胶带贴偏等问题。设计过程中需要注意折盖摆臂的运动轨迹校核，避免摆臂动作时与纸箱或其他机构发生干涉，所有与纸箱接触的部件都做圆角钝化处理，防止刮破纸箱表面，影响成品外观。输送辊筒的动力采用减速电机搭配链传动结构，链传动外侧设置全封闭防护罩，避免杂物卷入传动部位，同时保障作业人员的操作安全。
