纸箱自动化成型封底开箱设备结构

在快消品、食品加工、医药仓储、电商分拣等批量出货的生产场景里，后端包装段的纸箱开箱工序长期是效率瓶颈——人工开箱需要完成取坯、撑箱、折底、贴胶多个重复动作，单人每小时处理量通常不超过三百箱，长时间作业还会出现折边不到位、胶带粘贴偏移、箱体撑形歪斜等问题，直接影响后续装箱、码垛工序的顺畅度，这款全自动开盒机正是针对这类痛点设计的专用前段包装设备，可直接对接装箱机、封箱机、码垛线组成无人化包装流水线。

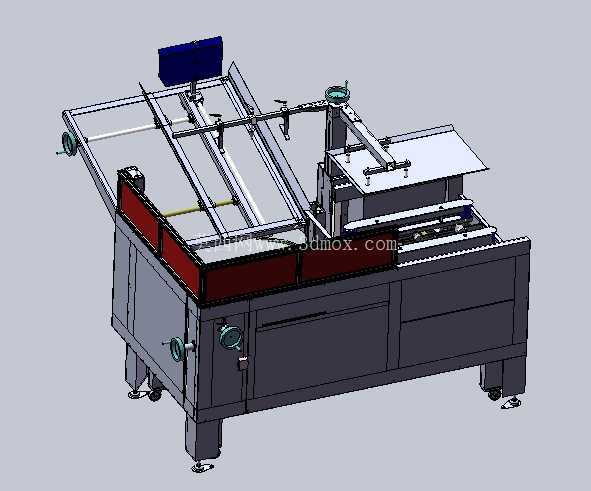

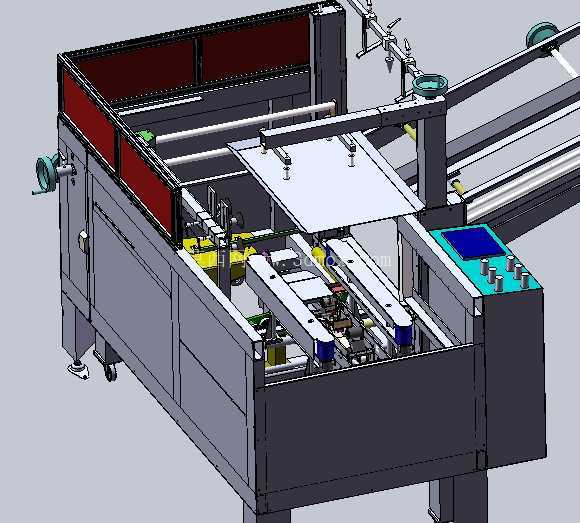

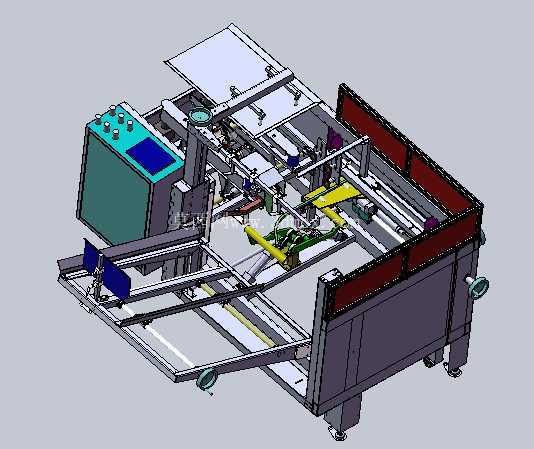

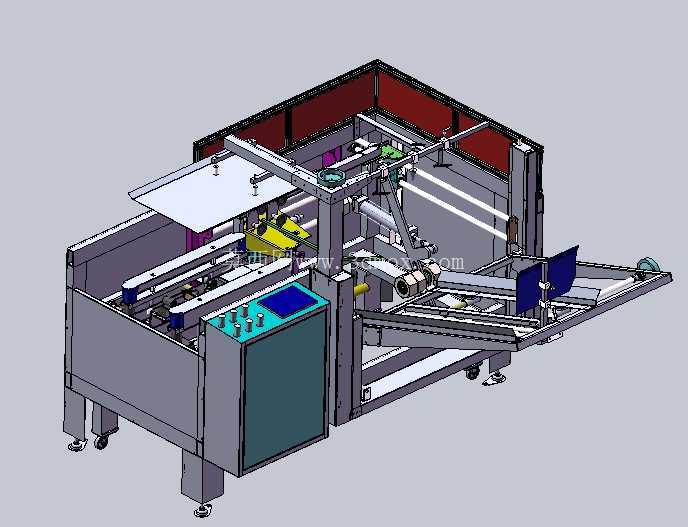

从结构布局来看，设备采用框架式铝型材搭配钣金护罩的主体结构，整体安装边界控制在长2200mm、宽1200mm、高1500mm范围内，底部配置可调脚杯与移动脚轮，既可以在平整车间地面快速调平固定，也能根据产线布局调整移位，无需额外做预埋基础，适配多数中小规模生产车间的场地条件。设备进箱端预留了1200mm的纸箱坯堆叠工位，可一次性存放50-80张折叠状态的瓦楞纸箱坯，减少人工补料频次；出箱端高度设置为850mm，和常规辊筒输送线、装箱机进料口高度匹配，无需额外增设过渡提升机构，降低整线对接的改造成本。

功能实现上，设备的作业逻辑完全贴合纸箱开箱的工艺顺序：吸盘取料机构从堆叠料仓逐张吸取纸箱坯，通过摆臂动作将纸箱坯牵拉至成型工位，两侧的夹料同步带夹持纸箱侧边完成撑箱动作，保证箱体方正无歪斜；随后折底机构按照先折短边、后折长边的顺序完成箱底折页的翻折，折边位置设置了聚氨酯压块，避免硬接触刮损纸箱表面印刷层；折底完成后箱体被同步带推送至封箱工位，胶带粘贴机构在纸箱底部完成胶带的牵引、切断、抚平动作，胶带粘贴长度可根据纸箱尺寸在30-80mm范围内调整，保证封箱牢固无翘边。整个作业流程无需人工干预，单工位处理效率可达每小时600-800箱，适配长宽范围在200-500mm、高度范围在150-400mm的常规瓦楞纸箱，基本覆盖多数民用、工业产品的外包装箱规格。

设计思路层面，这款设备的结构做了多处适配量产使用的优化：所有与纸箱接触的传动部件都采用快拆式安装结构，更换不同规格纸箱时，调整宽度、高度的手轮都设置在设备外侧，无需打开护罩即可完成参数调整，换型时间控制在10分钟以内；传动系统采用伺服电机搭配同步带的驱动方案，相比传统气缸驱动，运行噪音更低、动作位置精度更高，长期运行不会出现气缸磨损导致的位置偏移问题；电控柜集成在设备侧部的护罩内，走线全部采用拖链防护，避免车间粉尘、水汽侵蚀线路，降低日常维护的工作量；设备的操作面板设置在进箱端侧方，配备急停按钮、运行状态指示灯，操作人员在补料位置即可完成设备启停、参数调整操作，无需绕至设备另一侧。

从实际应用的适配性来看，这款设备既可以单独作为开箱工位使用，搭配人工装箱完成半自动化包装作业，也可以通过信号对接直接连入整线自动化系统，和后续的装箱机、封箱机、贴标机、码垛机器人实现联动，根据后端设备的运行速度自动调整开箱节拍，避免出现堵箱、空箱输送的问题。针对不同行业的特殊使用需求，设备的吸盘材质、夹料块硬度都可以根据纸箱厚度、表面材质做对应调整，比如针对覆膜纸箱更换摩擦力更大的丁腈橡胶吸盘，针对薄型瓦楞纸降低夹料机构的夹持压力，避免夹损箱体。设备的安全防护也做了对应设计，所有运动部件外侧都设置了透明亚克力护罩，护罩打开时设备会自动触发停机保护，避免检修、清理过程中出现安全事故。
