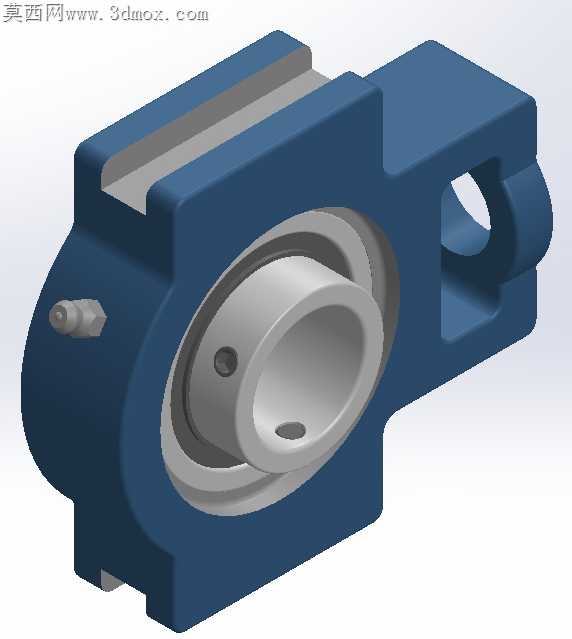

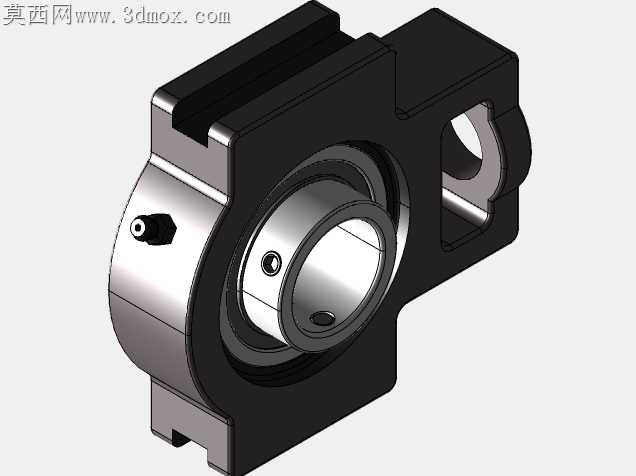

带滑块锁紧结构外球面带座轴承

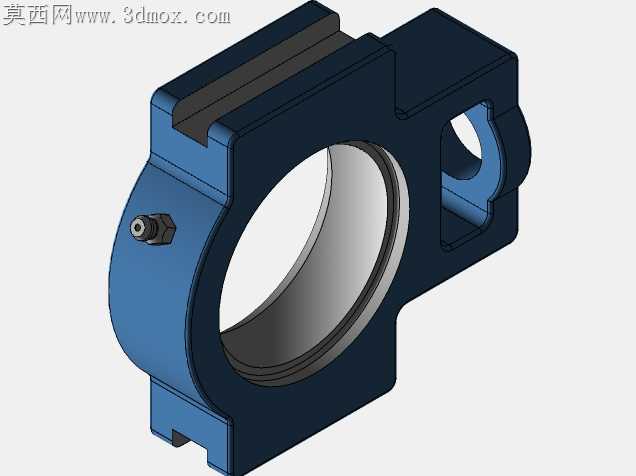

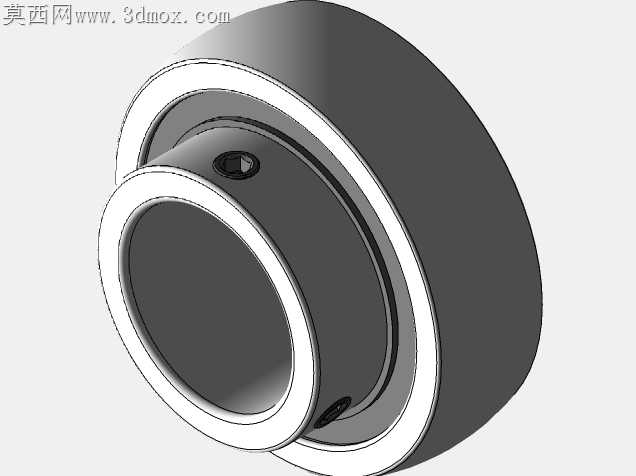

带滑块式外球面带座轴承在输送线张紧工位的应用中，最常出现的失效点从来不是轴承本身的滚道磨损，而是滑块座与安装导轨的配合面啃蚀、注油嘴干涉碰断、锁紧端耳受力开裂这三类加工与装配环节埋下的隐患。这款滑块座的导轨配合面没有做整面等宽设计，两侧导向边预留了0.2mm的单侧避空间隙，仅保留中间三分之二的接触面做Ra1.6的铣削精加工，既避免了长距离安装时导轨直线度误差导致的滑块卡滞，又减少了不必要的精加工面占比，降低铸造后机加工的工时成本。座体侧面的注油嘴安装孔特意做了15°的斜向沉台，不是常规的垂直于座体外壁打孔，这个角度刚好避开滑块滑动时与侧边机架的最小安全间隙，不会出现设备运行中注油嘴被机架剐蹭断裂、润滑脂泄漏的问题，注油时油枪也能顺利对接，不用额外预留操作空间。轴承内圈的顶丝孔做了孔口倒角处理，不是直接钻穿的直孔，装配时顶丝拧入不会刮伤轴表面，长期受振动载荷时顶丝也不容易因为应力集中出现滑牙松脱。座体端部的锁紧耳做了圆弧过渡加厚，没有采用直角拼接的结构，张紧调节时锁紧螺栓的压紧力会顺着圆弧面分散到整个座体侧壁，不会出现耳根部应力集中断裂的问题，耳孔内还预留了平垫圈的沉位，螺栓压紧时垫圈不会偏斜滑脱。轴承外圈与座体的配合选用了过渡配合公差，没有用过盈配合压装，现场更换轴承时不用借助拉马或者压力机，用铜棒轻敲就能完成拆装，日常维护的效率能提升不少，配合面之间还预留了微小的储油间隙，长期运行不会出现接触面锈蚀咬死的情况。座体顶部的导轨滑槽做了两端的倒角导入，安装时对准导轨轻轻推入就能完成初定位，不用反复调整对齐，滑槽底部的排屑槽能让落入导轨间的粉尘、碎屑顺着槽体排出，不会出现碎屑卡滞导致滑块滑动不畅的问题。
