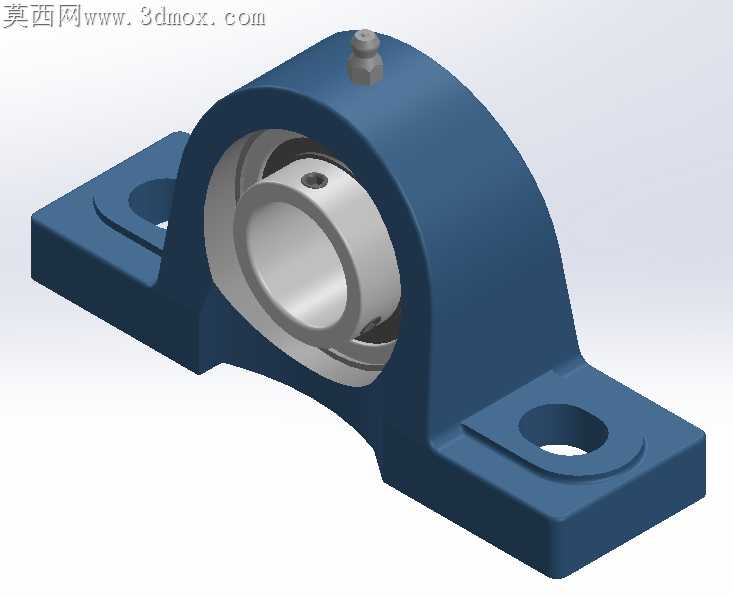

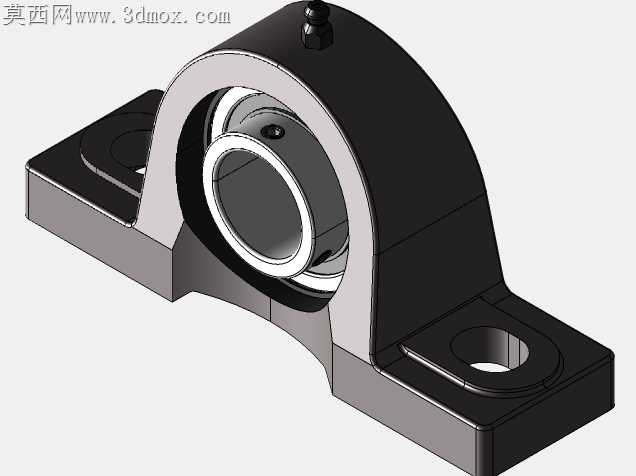

曼卡尔UCP206带座外球面轴承结构设计

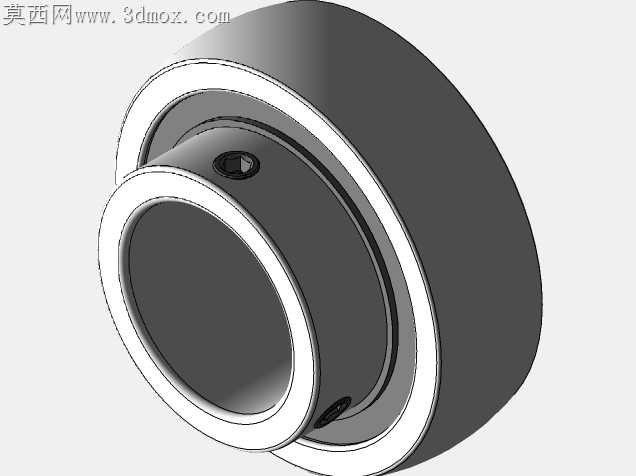

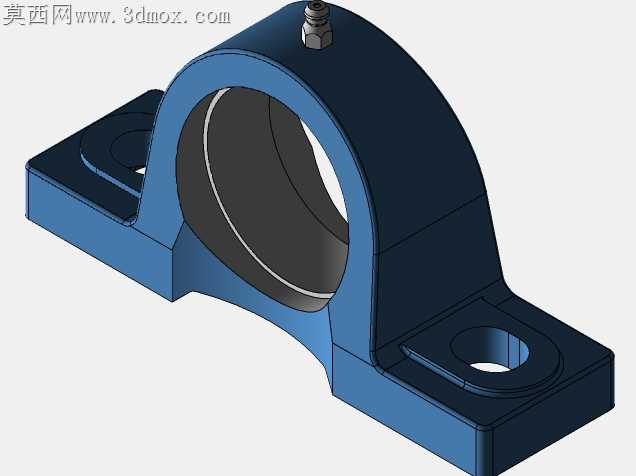

带座外球面轴承在轻工输送、农机传动场景里常遇到座体安装孔位同轴度偏差导致的轴承早期磨损问题，这款UCP206的结构设计完全围绕加工适配的核心逻辑做细节打磨。铸钢座体的两个安装脚做了不等厚过渡处理，靠近轴承承窝的位置壁厚比远端厚3mm，刚好抵消铸造冷却过程中厚壁位置的缩孔倾向，加工时不用额外做补焊修整，铣安装面的走刀路径可以一次走完，不用中途换刀清根。承窝与外球面轴承外圈的配合面没有做整周全包结构，预留了120度的开口缺口，既方便压装时排气避免外圈憋压变形，又能在日常运维时直接观察轴承外圈的跑圈情况，不用拆座就能排查早期故障。顶部的注油嘴安装孔做了锪平沉台，沉台深度刚好和注油嘴的六角法兰厚度匹配，攻丝时不会因为斜面受力导致螺纹偏斜，注油时密封垫能完全贴合沉台端面，不会出现润滑脂从螺纹缝隙渗漏的问题。轴承内圈的顶丝孔做了倒角导向，安装轴件时不用刻意对准顶丝位置，轴穿入后顶丝能顺着倒角滑入锁止位置，现场装配时能省掉反复对位的时间。两个安装孔的周边做了凸起的加强筋，筋条高度和安装面齐平，锁紧紧固螺栓时压力能顺着筋条分散到整个座体，不会因为局部应力集中导致安装脚开裂，哪怕是在有振动的输送设备上长期运行，螺栓也不容易出现松脱。座体的安装底面做了0.2mm的微凸中高处理，加工时不用追求绝对的平面度，安装锁紧后底面能自然和安装机架贴合，不会出现两端翘边的虚接情况，避免轴承运行时因为座体倾斜产生附加径向力。外球面轴承的防尘盖和内圈的配合间隙控制在0.15mm，既能保证运转时不蹭盖，又能阻挡输送场景里的粉尘、碎屑进入轴承滚道，不用额外加装防尘密封件就能满足多数常规工况的防护需求。
