凸台圆形带座外球面轴承UCFC206结构

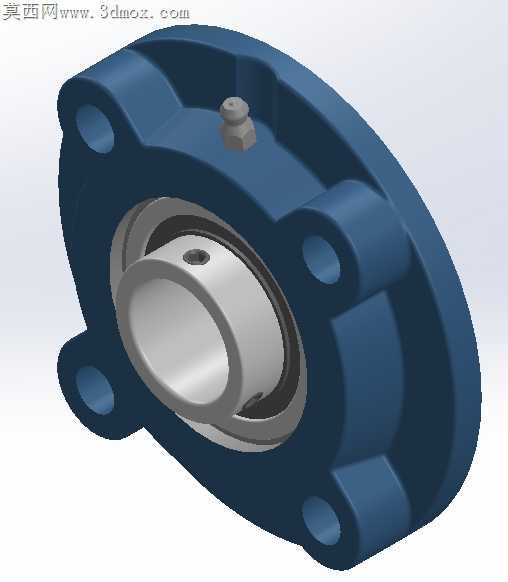

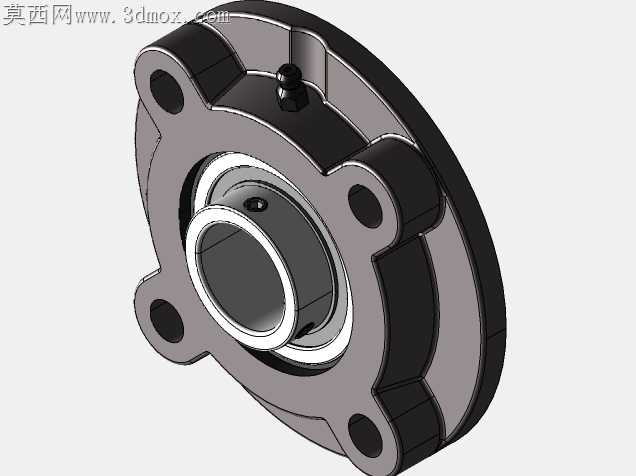

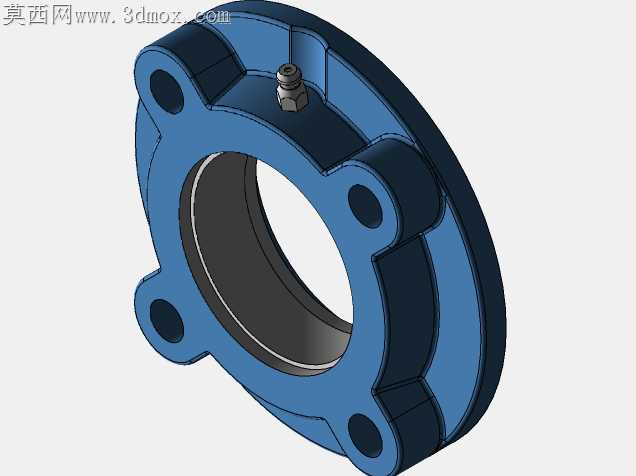

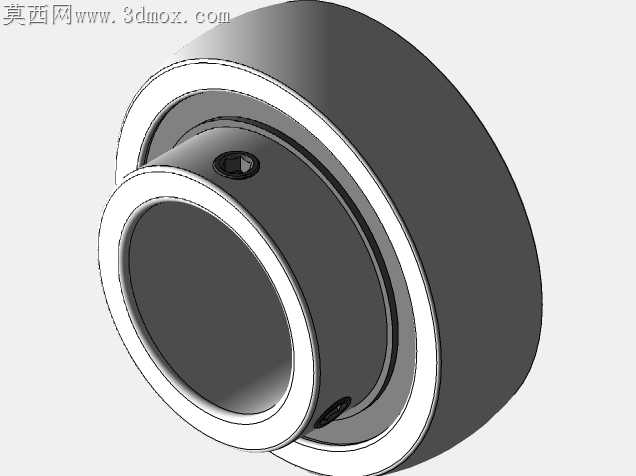

常规凸台圆形带座轴承在轻载输送线安装场景中，常出现座体安装孔位受径向载荷拉扯出现微变形、注油嘴位置与周边机架筋条干涉、轴承内圈顶丝在频繁正反转工况下松脱的问题，这款UCFC206带座外球面轴承的结构设计，正是针对这些现场加工装配的痛点做了针对性调整。座体四个安装凸耳做了不等厚过渡处理，靠近轴承承载区的两个凸耳厚度比另外两个厚1.2mm，安装时不需要额外加装加厚平垫分散压力，直接用普通内六角螺栓锁紧就能达到足够的压合强度，避免了常规等厚凸耳在长期交变载荷下出现的孔边塌陷问题。注油嘴的安装位置特意偏移了凸耳连线15度，不管是正装还是反装在机架面板上，注油嘴都不会被安装螺栓或者机架加强筋挡住，日常维护时不用拆下端盖就能直接加注润滑脂，省去了很多运维的麻烦。轴承内圈的两个顶丝孔做了锪平处理，顶丝锁紧后端面不会高出内圈表面，安装配套的传动辊筒时，辊筒端面可以完全贴紧内圈侧面，不会因为顶丝突出出现装配间隙，避免了辊筒运转时的轴向窜动。座体与轴承外圈的配合面做了微锥度设计，压装时不需要用铜锤反复敲击外圈，顺着锥度就能平稳推入到位，配合面的接触面积比直孔设计高30%左右，能更好地分散径向载荷，避免外圈在座体内出现打滑蠕变。座体的凸台定位止口做了0.05mm的倒角过渡，装入机架的定位孔时不会因为边缘毛刺卡滞，即使机架定位孔加工时出现轻微的尺寸超差，也能顺着倒角顺利装配，降低了现场安装的修配工作量。轴承外圈的球面配合面做了磷化处理，初期磨合时能快速形成稳定的摩擦层，即使安装时座体与轴的同轴度存在微小偏差，球面调心过程中也不会出现配合面拉伤的情况，适配现场安装时的公差波动。
