曼卡尔UCF206带座外球面轴承结构设计

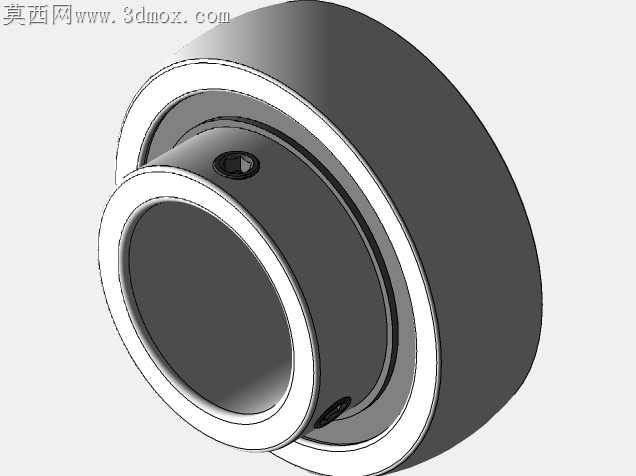

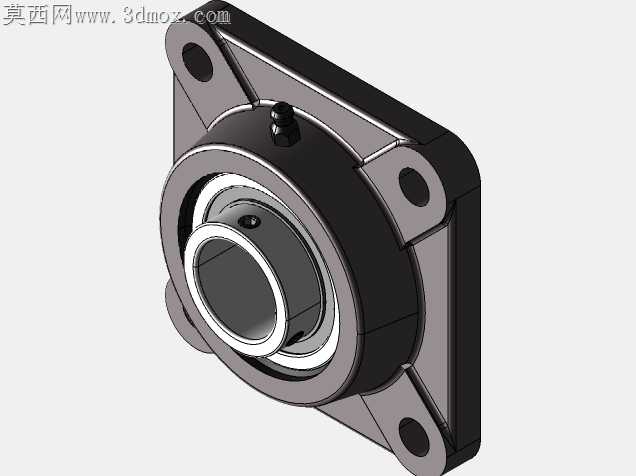

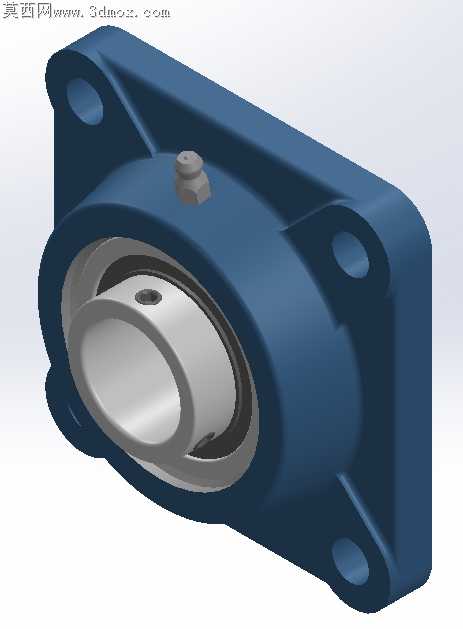

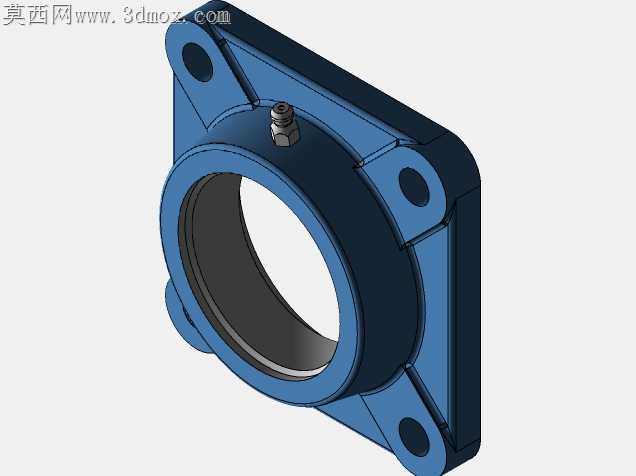

带座外球面轴承在轻工输送、农机传动场景里，最常出现的失效点从来不是滚动体本身，而是座体安装孔位受径向冲击后的形变、注油嘴位置干涉导致的润滑失效，以及轴承内圈顶丝锁紧后与轴配合的偏磨问题。这款UCF206的方形座体在结构设计时，特意将四个安装凸台的厚度做了非对称调整——靠近轴承承载区的两个凸台比另外两个厚1.2mm，对应安装孔的沉台深度也同步加深，避免螺栓锁紧时凸台边缘应力集中产生微裂纹，毕竟现场安装时工人往往会用风炮直接打紧螺栓，过薄的凸台很容易在第一次安装时就被压溃。座体与轴承外圈配合的止口位置，没有采用常见的全周过盈配合，而是在止口内侧留了三道0.1mm深的环形卸荷槽，既可以容纳装配时带入的微小铁屑，也能在轴承运行发热膨胀时留出微量形变空间，避免外圈被抱死导致转动卡滞。顶部的注油嘴特意做了15°的倾斜角，不是垂直于座体顶面布置，这个角度刚好避开了方形座的上安装凸台边缘，就算现场用普通的直柄黄油枪也能顺利对接，不用特意找转角接头，很多同规格产品把注油嘴做在正顶面，安装后黄油枪根本伸不进去，后期润滑只能靠拆座，反而加剧了轴承磨损。轴承内圈的两个顶丝孔位置，对应内圈内壁做了微小的凹陷处理，顶丝锁紧时不会因为轴表面的粗糙度问题打滑，同时顶丝的端头采用了凹面设计，和轴上的顶丝窝贴合面积比平端顶丝大40%，传动时承受径向冲击不容易松脱。座体的铸造圆角全部做了R2-R3的过渡，没有尖锐的棱角，既减少了铸造时的应力集中，也避免安装时划伤操作人员。轴承外圈与座体的配合面做了磷化处理，比普通的发黑处理防锈能力提升三倍，在潮湿的食品加工车间或者露天农机上使用，不会因为接触面锈蚀导致后期轴承无法更换。内圈伸出端的密封件采用了三唇结构，最外侧的防尘唇向外倾斜，能直接刮掉轴上粘附的粉尘和纤维，中间的密封唇负责封油，内侧的挡唇可以防止润滑脂在高速转动时被甩出，比常见的双唇密封使用寿命长一倍以上。四个安装孔的中心距严格控制在108mm的公差范围内，孔位公差控制在±0.05mm，就算是不同批次的产品也能直接互换安装，不用现场重新打孔。座体底部的安装面做了0.02mm的平面度处理，安装时和设备机架完全贴合，不会因为接触面不平导致轴承座受额外的倾覆力矩，很多廉价轴承座底部平面度差，安装后轴承一直处于偏载状态，用不了三个月就会出现座体断裂的问题。
