回转式自动给袋真空包装设备结构设计

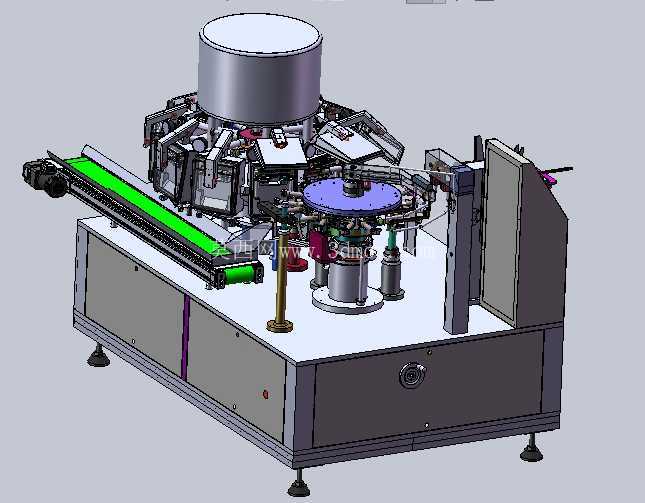

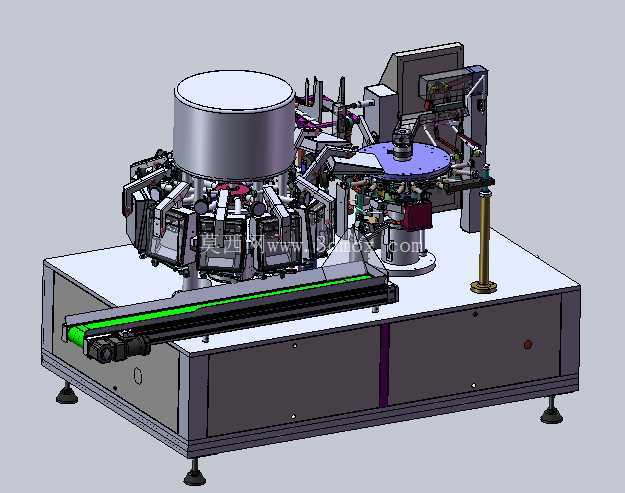

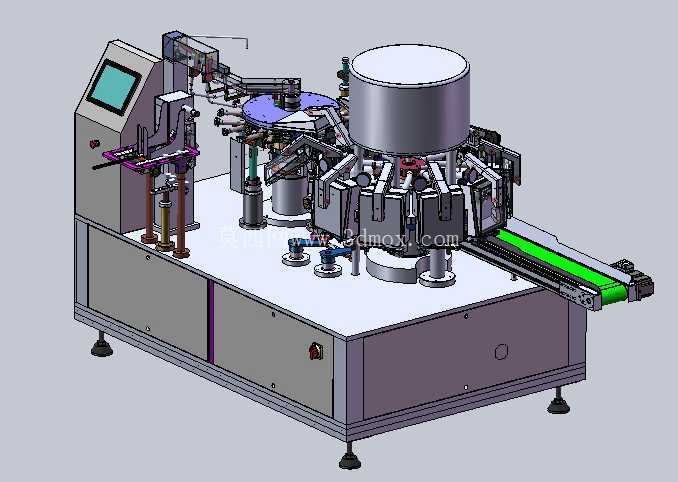

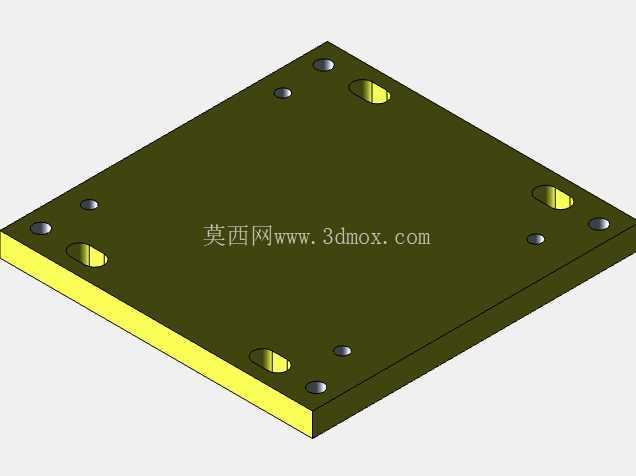

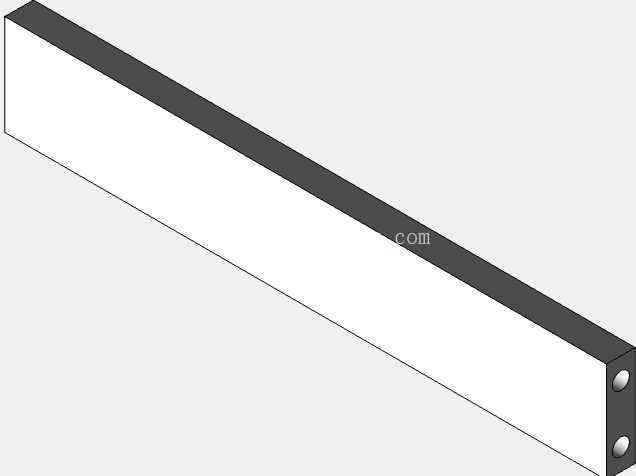

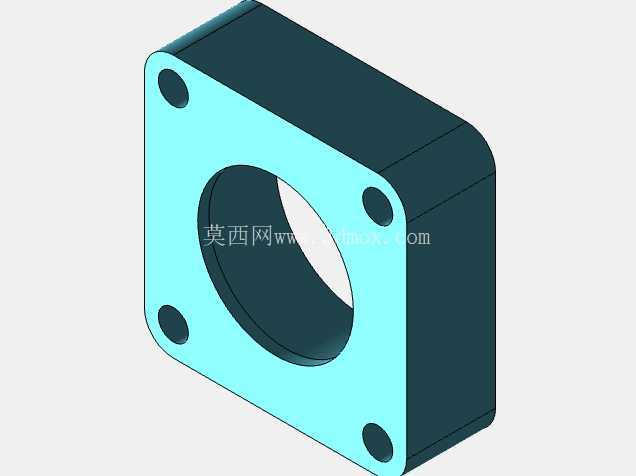

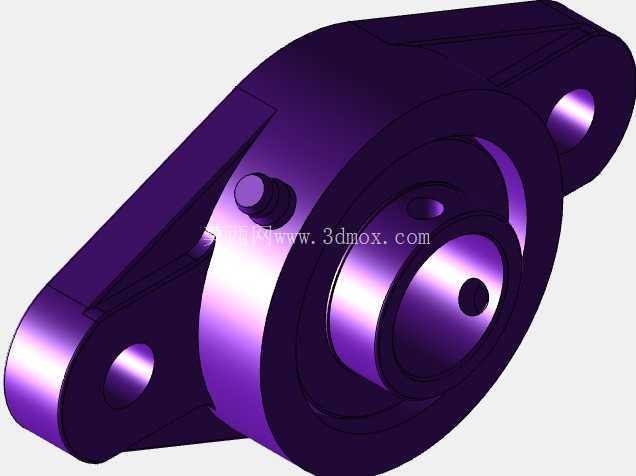

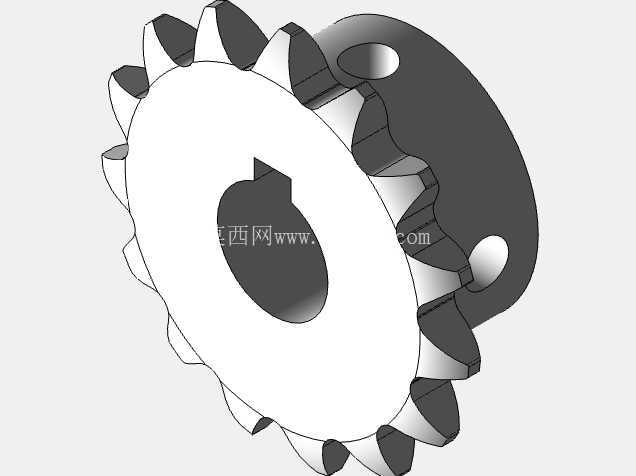

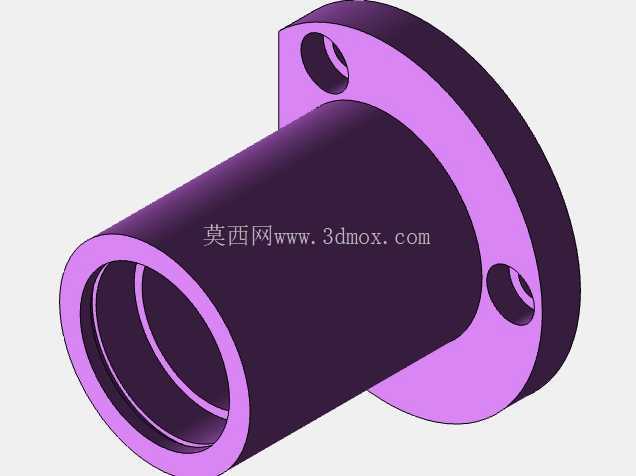

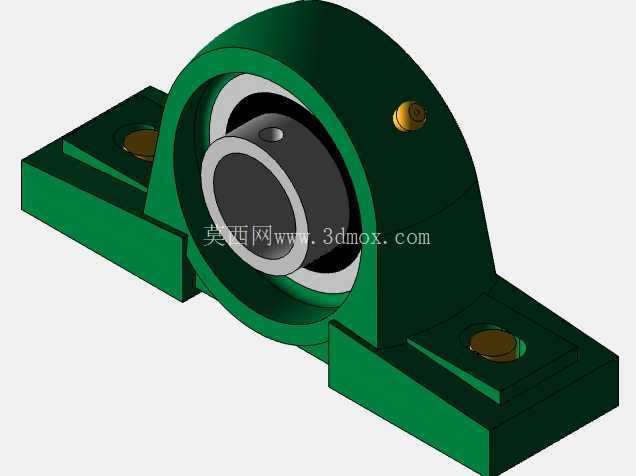

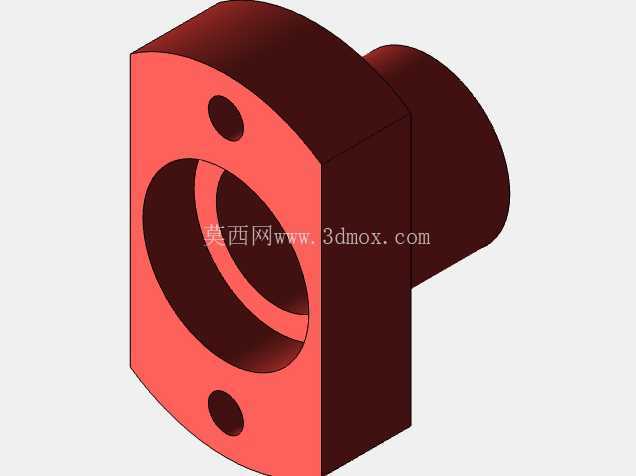

　　这套回转式给袋真空包装设备，主要面向休闲食品、酱腌菜、卤制熟食、医药粉剂、小颗粒五金件等需要真空封装的量产场景，适配预制袋的全自动包装工序，能替代传统人工装袋、抽真空、封口的零散作业模式，在中小批量多品类包装产线里，能把单工位的重复动作整合到回转台的不同工位上，减少工序间的物料转运损耗。从结构布局来看，设备采用圆盘式多工位回转架构，中心的圆柱形储料计量机构对应下方的工位转盘，周边均匀分布上袋、开袋、物料装填、抽真空、热封口、成品输出等独立工位，每个工位的执行机构都通过凸轮连杆与底部的传动主轴联动，不需要每个工位单独设置驱动电机，能降低整机的电气控制复杂度，同时保证各工位动作的同步精度，避免工位切换时出现动作错位。

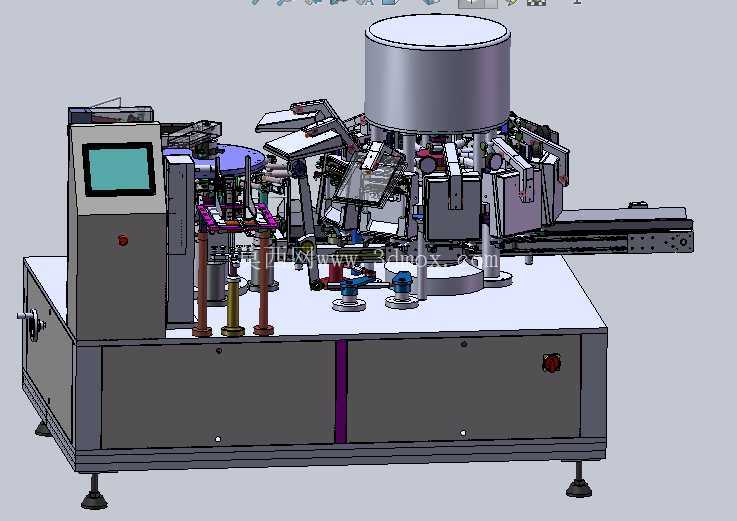

　　左侧设置的人机操作柜集成了触控屏与急停按钮，操作高度符合人体站立操作的 ergonomic 要求，柜体底部与主机架采用螺栓刚性连接，避免设备运行时的振动传导到触控屏导致操作误触。主机架采用方管焊接成型，底部配置可调脚杯，安装时可以根据地面平整度调整整机水平，调整范围在±20mm以内，不需要额外做预埋基础，适合在现有厂房的普通环氧地坪上直接布设，整机占地边界控制在长2200mm、宽1600mm、高1900mm的范围内，对接上下游产线时，进料端可以匹配螺杆计量机、组合秤等定量给料设备，出料端可以直接对接成品输送带或者人工装箱工位。

　　设计时重点考虑了不同规格预制袋的适配性，夹袋机构的夹爪间距可以通过调节螺杆快速调整，适配宽度100mm到220mm、长度150mm到300mm的三边封、四边封预制袋，换型时不需要更换整套夹爪组件，只需要调整对应工位的限位块位置，单批次换型时间能控制在20分钟以内。抽真空工位采用独立的真空腔结构，每个真空腔都配备单独的真空管路接口，外接真空泵时可以根据包装要求调整抽真空时长，真空度可以在-0.06MPa到-0.095MPa之间调节，针对带汤汁的物料，真空腔底部还设置了积液导流槽，避免汤汁渗入传动机构造成部件锈蚀。

　　热封口工位采用上下对压的加热铜条，加热温度可以独立控制，封口压力通过调压阀调整，能适应不同厚度的复合包装袋，避免出现封口褶皱、虚封的问题。设备的传动部分全部设置在机架台面下方，台面上方的执行机构尽量采用无卫生死角的结构设计，与物料接触的部件都采用304不锈钢材质，方便生产结束后的清洁消杀，符合食品加工设备的卫生要求。在安全防护设计上，回转台周边设置了透明亚克力防护栏，防护栏上开设安全门，安全门配备安全联锁开关，一旦设备运行时安全门被打开，整机立即停止运转，避免操作人员被回转机构夹伤。出料工位采用拨杆式出料结构，把封装完成的包装袋平稳拨到出料输送带上，不会出现抛料导致的包装袋破损。整套结构在建模时已经完成了运动干涉检查，所有活动部件的运动行程都预留了足够的安全间隙，回转工位的分度精度控制在±0.1°以内，保证每个工位的执行机构能精准对准袋口位置，不会出现开袋失败、装填撒料的问题。
