F450轻型模块化四轴无人机机架结构

做了快十年消费级无人机结构设计，经手的机架方案少说也有几十套，F450这个规格的机架之所以能在DIY圈子里长盛不衰，核心是它把安装兼容性、结构冗余度和载荷边界平衡得恰到好处。先从实际应用场景说，这类机架最常见的用途是入门级航拍训练、高校无人机课程实训、小型作业载荷挂载测试，不少植保入门款的验证机、航拍摄影师的备用练习机，也会用这个规格的机架做基础载体，毕竟它的安装孔位是行业里半公开的通用标准，不用额外做转接件就能适配绝大多数市售的飞控、电调、动力套装。

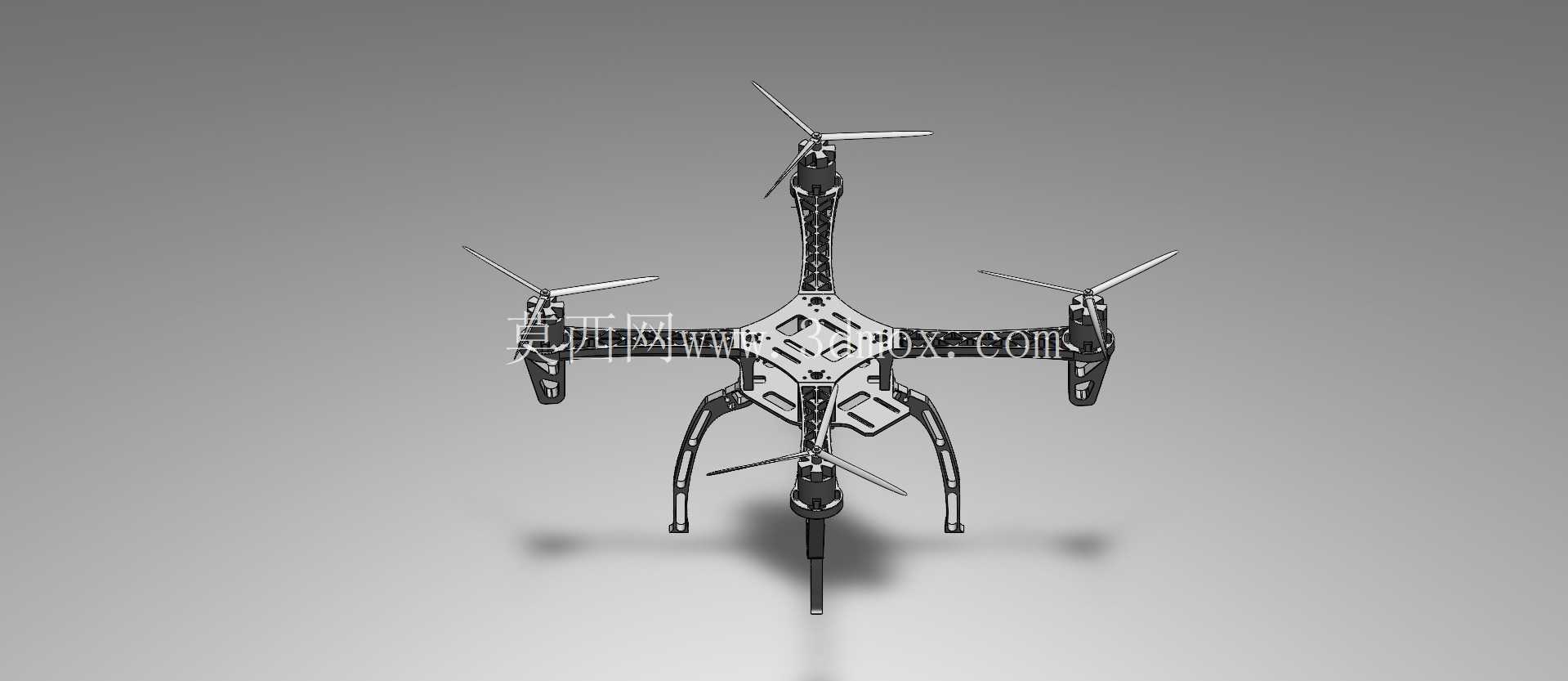

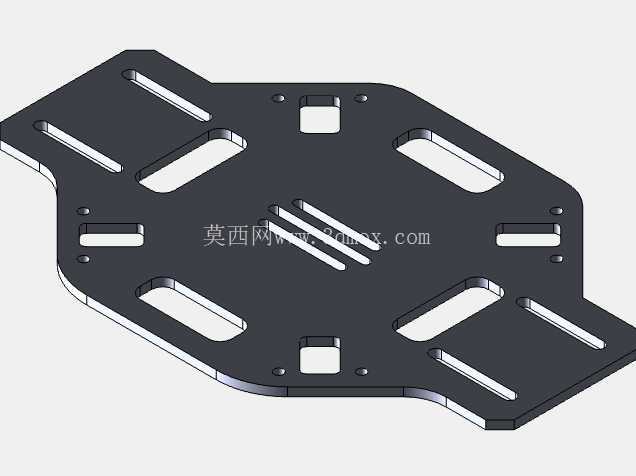

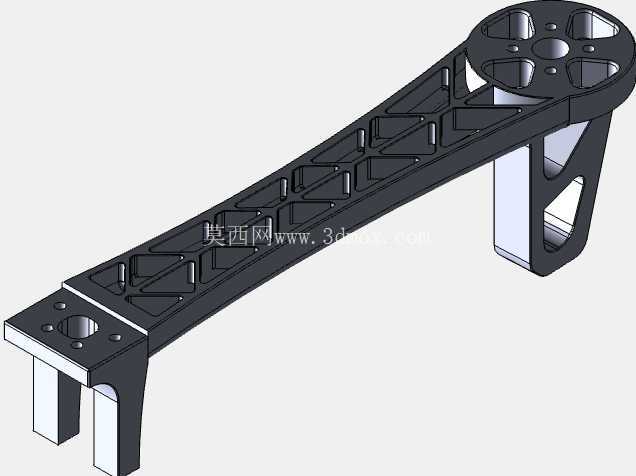

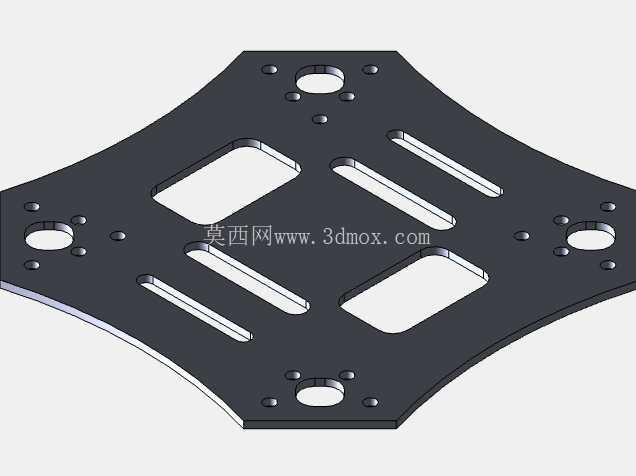

从设计思路上拆解，这款机架走的是完全模块化的拆分逻辑，上下中心板采用镂空减重设计，预留的安装孔位覆盖了从20mm到45mm孔距的主流飞控安装尺寸，不用额外打孔就能直接固定飞控、GPS模块、电池绑带座，甚至预留了图传发射机的安装位，新手组装的时候不用反复测量孔距，按照孔位对位锁螺丝就能完成核心部件的固定。机臂采用快拆式的锁紧结构，日常外出携带的时候可以把四个机臂拆下收纳，运输过程中不会因为挤压导致机臂变形，现场作业的时候拧紧锁扣就能完成组装，不需要额外带专用工具，这点对于经常外场作业的用户来说实用性很强。

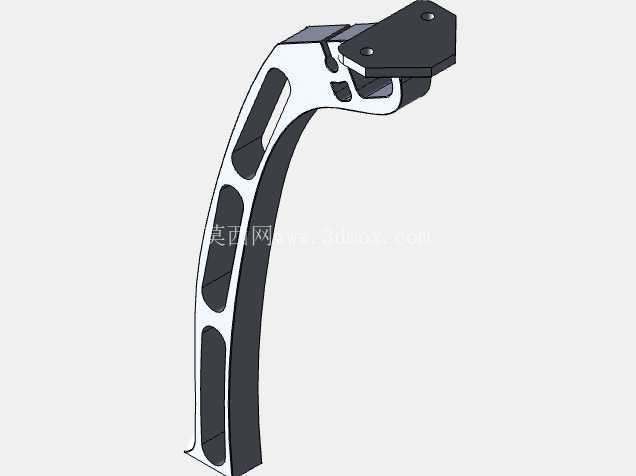

尺寸边界上，这款机架的电机安装座中心间距刚好是450mm，这个数值不是随便定的：10寸桨的安全转动半径大概是127mm，四个电机按450mm间距排布的时候，相邻桨叶之间的安全间隙能留到20mm以上，就算飞行过程中机臂有轻微形变，也不会出现打桨的问题，同时这个轴距刚好能适配3S到4S的锂电池动力套装，起飞重量控制在1.2kg到1.8kg区间的时候，动力冗余能留到30%以上，应对三级左右的侧风也能保持飞行姿态稳定。起落架采用高脚架设计，离地高度留足了50mm的空间，就算挂载小型运动相机或者作业载荷，降落的时候也不会蹭到地面的凸起物，同时起落架的受力点直接连接在中心板的加强筋位置，硬着陆的时候冲击力会直接分散到整个中心板，不会出现单点位受力导致的中心板开裂问题。

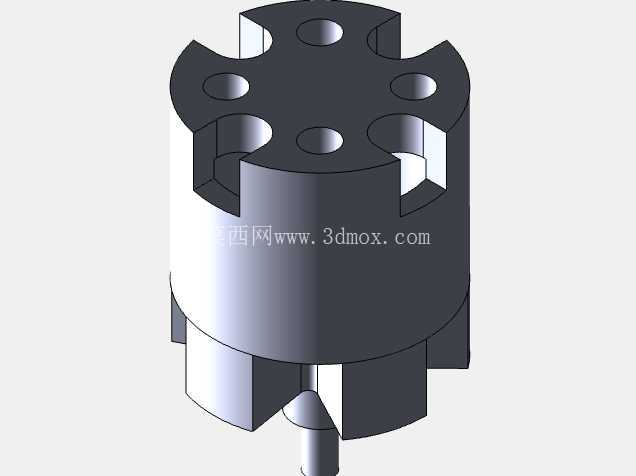

从功能特性上看，机架的中心板做了分层走线设计，上下板之间预留了3mm的走线槽，电调的信号线、电源线可以全部藏在两层板之间，不会出现线材外露被桨叶打到的问题，同时中心板的电源分配模块直接集成在下层板上，不用额外焊接分电板，只需要把电池电源线接在主输入口，四个电调的电源线直接插在对应焊盘上就能完成供电接线，降低了新手接线的出错概率。机臂采用碳纤维复合板材冲压成型，壁厚控制在1.5mm，单根机臂的重量不到20g，但是垂直方向的抗弯强度能达到5kg以上，就算飞行过程中碰到细小的树枝，也不会出现机臂断裂的问题，同时机臂的电机安装座预留了16mm和19mm两种孔距，能适配市面上绝大多数2212、2216规格的无刷电机，不用额外做转接座。

实际选型的时候要注意，这款机架的最大起飞重量不要超过2kg，要是挂载超过300g的作业载荷，建议把机臂的锁紧螺丝换成不锈钢内六角螺丝，避免大机动动作的时候机臂出现位移。另外中心板的镂空位置虽然做了减重，但是不要在镂空区域额外打孔安装部件，不然会破坏中心板的应力分布结构，硬着陆的时候容易从镂空位置出现开裂。日常维护的时候，每次外场飞行结束要检查机臂锁紧扣的磨损情况，要是锁紧扣出现裂纹要及时更换，避免飞行过程中机臂松脱导致坠机。从结构设计的角度看，这个机架的公差控制做得很到位，机臂和中心板的配合间隙控制在0.1mm以内，组装完成后四个电机的同轴度偏差不会超过0.5mm，不用做额外的校准就能保证飞行姿态的平稳，对于入门级DIY用户来说，能省去很多组装调试的麻烦。
