户外便携折叠式木炭烧烤炉结构设计

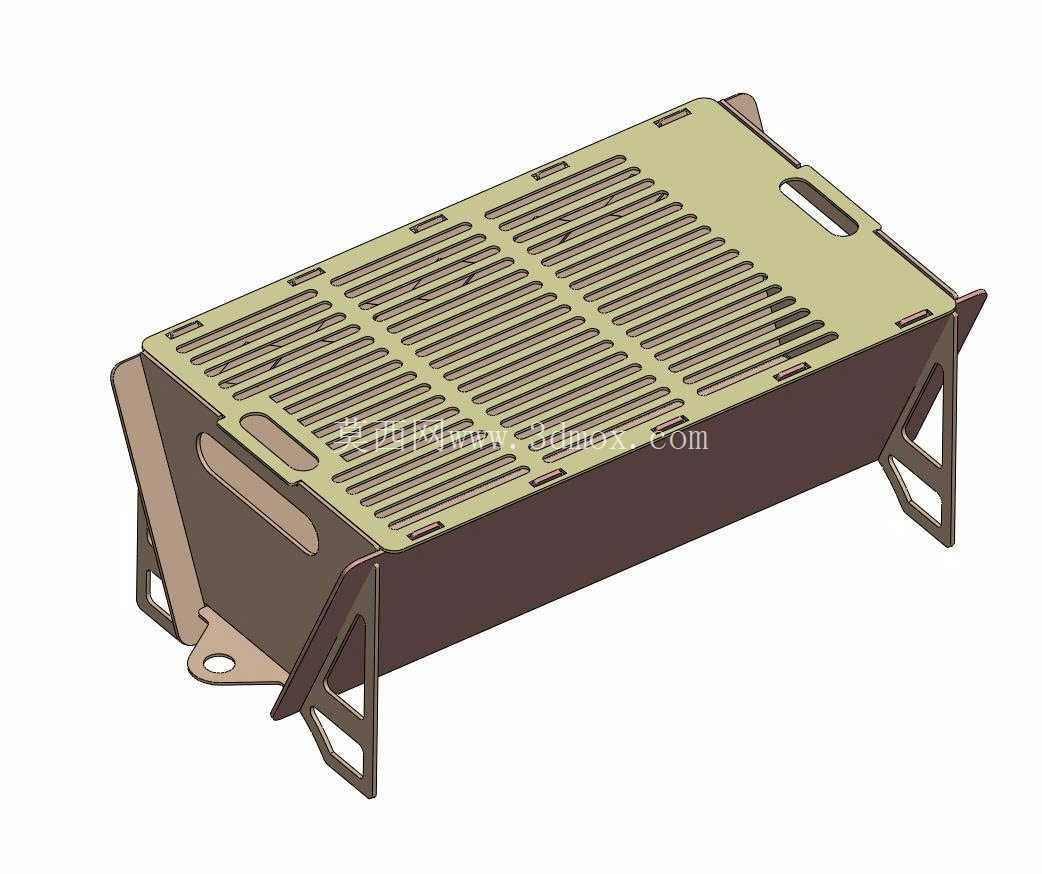

　　这款折叠式木炭烧烤架的结构设计，核心围绕户外露营、近郊自驾、庭院小聚这类轻量户外烹饪场景展开，区别于商用大型烧烤台的厚重固定结构，整体采用薄钣金弯折成型的工艺路线，所有支撑腿与炉体主体通过一体化的弯折铰接结构实现连接，无需额外加装合页、插销这类零散紧固件，既减少了装配工序的零件数量，也避免了户外使用过程中小零件丢失导致设备无法正常使用的问题。从实际使用的功能逻辑来看，烤架的格栅部分采用等距长条通风孔设计，孔间距控制在8mm左右，既可以保证木炭燃烧过程中所需的自然进风量，让炭块充分接触氧气保持稳定燃烧温度，又能避免烤制过程中食材残渣、炭灰直接掉落至下方接灰区域外，同时格栅的承重能力经过结构校核，满铺常规烤制食材的情况下不会出现明显形变，满足3-5人份食材同时烤制的承载需求。

　　炉体两侧预留的内嵌式提手结构，与炉身侧壁采用一体化冲压成型，没有额外的焊接或铆接工序，提手的开孔边缘做了卷边钝化处理，搬运过程中不会划伤手部，在炉体处于展开使用状态时，两侧提手也可以作为临时的工具挂点，放置烤夹、毛刷这类小型烤制工具。支撑腿的结构设计采用三角支撑构型，展开后支撑腿与炉体底面形成稳定的三角受力结构，每个支撑腿的底部都做了加宽的支撑面，即使在不太平整的草地、砂石地面放置，也能保持炉体的水平稳定，不会出现侧翻风险；折叠状态下四个支撑腿可以完全收合至炉体底部的预留空间内，收合后整体外形为规整的长方体，厚度仅为展开状态的三分之一，可以轻松放入车载储物箱、露营装备包内，不会占用过多的储物空间。

　　炉体的侧壁采用双层弯折结构，内层直接接触木炭燃烧区域，外层与内层之间留有10mm左右的空气隔热层，在木炭正常燃烧的状态下，外层侧壁的温度可以控制在安全范围内，即使使用过程中不小心触碰炉身外侧，也不会造成严重烫伤，同时这种双层结构也提升了炉体整体的结构刚性，减少高温状态下钣金件的热形变程度。烤架格栅与炉体主体采用分离式设计，使用结束后可以直接将格栅取下清理，炉体底部预留了平滑的接灰面，冷却后的炭灰可以直接倾倒清理，没有难以清洁的卫生死角。

　　从安装边界来看，这款烤架展开后的整体占地面积不足0.2平方米，不需要额外的固定安装工序，展开支撑腿即可直接放置在任意平整硬质地面使用，对使用场地的要求极低，无论是露营地的木质桌面、地面的防火垫，还是庭院的水泥地面都可以直接放置使用；收合状态下的外形尺寸与常规的车载收纳箱尺寸匹配，不需要预留特殊的储物空间。在结构设计的细节上，炉体两端的端部挡板做了向内的弯折收边，既可以阻挡木炭燃烧过程中火星从两端溅出，也能提升炉体两端的结构强度，避免搬运过程中受力出现变形；格栅的两端做了限位卡扣结构，放置在炉体上之后不会出现横向滑动，烤制食材翻动过程中格栅保持稳定，不会出现移位导致食材掉落的情况。整体结构没有复杂的传动部件、易损连接件，长期户外使用的故障率极低，钣金表面采用耐高温的喷塑处理，能够耐受木炭燃烧的持续高温，不会出现涂层脱落、生锈的问题，适合高频次的户外使用场景。
