手动单孔卷笔刀结构三维数模设计

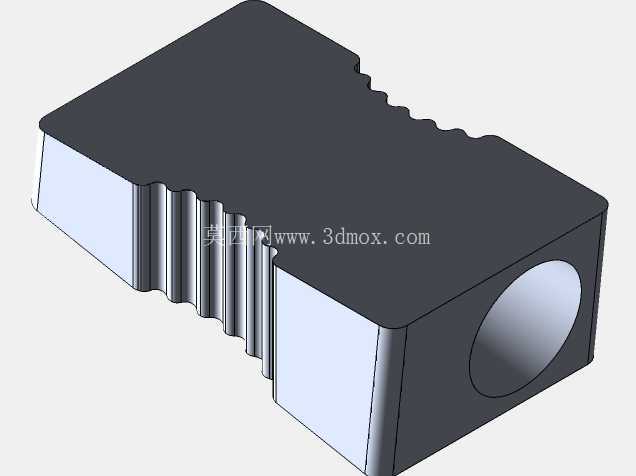

　　日常办公与教学场景中，手动卷笔刀是普及率极高的小型切削文具，主要用于木质铅笔的笔尖修整，相比电动削笔设备，这类手动结构无需供电、体积小巧、故障率极低，既适合学生群体日常课业使用，也能满足办公场景下绘图、标记时的铅笔修尖需求，部分工业绘图场景中，工程人员也会使用这类结构稳定的手动卷笔刀修整绘图铅笔，避免电动设备过度切削导致的铅芯断裂问题。从结构设计层面看，这款卷笔刀采用分体式壳体结构，主体分为上下两个装配壳体，壳体侧边设计有连续的波浪形防滑纹路，该纹路并非装饰性结构，而是经过人机工程校核的握持结构，当使用者单手握持卷笔刀进行削笔操作时，手指刚好贴合在波浪形凹槽内，可有效避免施力旋转铅笔时出现的打滑问题，提升操作稳定性。

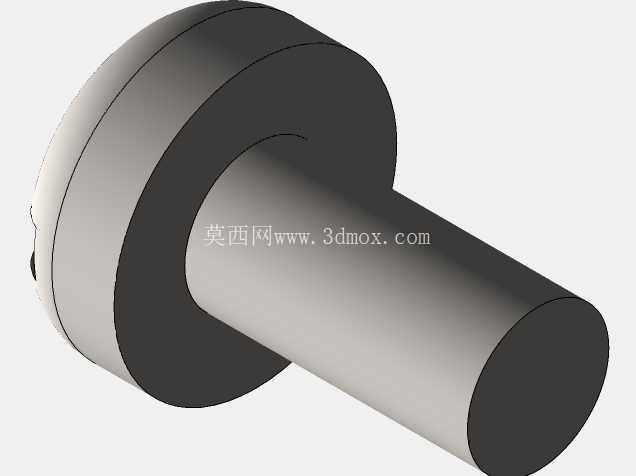

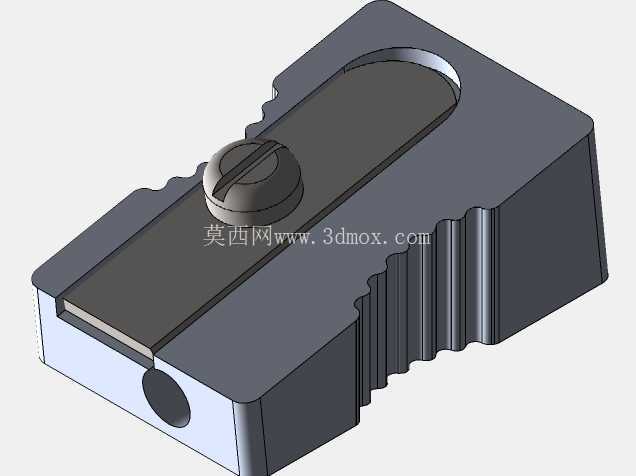

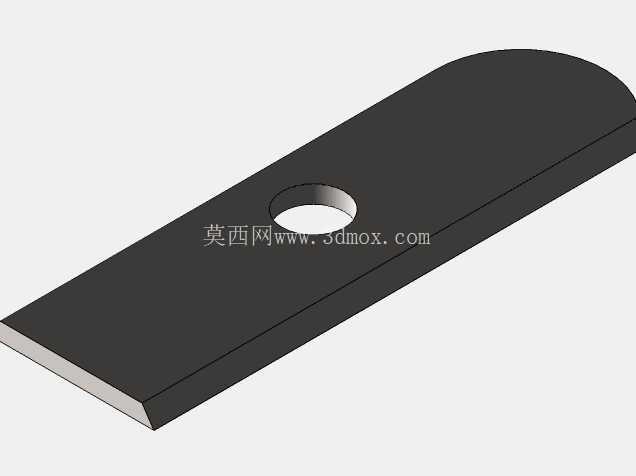

　　壳体前端设计有锥形铅笔导入孔，孔道内部带有倾斜的刀片安装基面，基面与孔道轴线保持固定夹角，确保刀片安装后切削刃刚好贴合铅笔的锥形进给轨迹，保证切削出的笔尖锥度均匀，铅芯露出长度符合日常书写需求。刀片采用单螺钉压紧固定的方式，固定螺钉位于壳体上表面的沉台内，沉台深度刚好容纳螺钉头部，避免螺钉突出影响握持手感，同时该固定方式支持刀片拆卸，当刀片磨损后可拧开螺钉更换同规格刀片，延长产品整体使用寿命。壳体下部设计有贯通的排屑孔，切削产生的木屑可顺着锥形孔道从该孔直接排出，避免木屑在壳体内部堆积堵塞切削通道，实际使用时可搭配小型集屑盒使用，也可直接在废纸篓上方操作，清理十分便捷。从安装边界与尺寸设计来看，这款卷笔刀整体为长方体切角结构，整体长度控制在40mm以内，宽度约22mm，高度约18mm，属于口袋级小型工具，可轻松放入笔袋、文具盒甚至工装口袋中携带，不会占用过多收纳空间。刀片安装基面的平面度公差控制在0.05mm以内，确保刀片安装后与基面完全贴合，避免切削时刀片出现颤动导致的笔尖毛糙、铅芯断裂问题；锥形导入孔的大端直径为10mm，可兼容市面上绝大多数直径7-8mm的标准木质铅笔，孔道内壁做了轻微的倒角处理，避免铅笔插入时刮伤木质笔杆表面。

　　上下壳体的装配采用卡扣加定位柱的组合结构，定位柱与定位孔的配合间隙控制在0.02mm，确保上下壳体装配后无错位、缝隙均匀，卡扣的扣合量设计为0.8mm，既保证日常使用时壳体不会意外脱开，也能在需要清理内部残留木屑时轻松掰开壳体进行维护。在建模过程中，所有结构的拔模角度统一设置为1.5度，满足注塑成型的工艺要求，壳体壁厚均匀控制在1.5mm，避免注塑过程中出现缩痕、缺胶等成型缺陷，侧边防滑纹路的深度设计为0.5mm，既保证足够的防滑摩擦力，也不会因为纹路过深导致注塑时粘模、成型后难以脱模的问题。

　　刀片固定孔的位置经过反复校核，确保螺钉锁紧后刀片的切削刃刚好与锥形孔道的母线完全重合，不会出现切削刃过高导致切削阻力过大、或是切削刃过低导致无法有效削去木质笔杆的问题。实际测试中，该结构的卷笔刀仅需旋转铅笔3-5圈即可完成笔尖修整，切削出的笔尖锥度约为12度，铅芯露出长度约3mm，既满足书写时的线条粗细要求，也不会因为铅芯露出过长导致轻易折断。相比市面上常见的全塑料卷笔刀，这款结构的壳体边角做了R1的圆角处理，没有尖锐棱角，日常携带和使用时不会刮伤笔袋或是划伤手部，整体结构没有易脱落的小零件，使用安全性更高，适合全年龄段用户使用。
