高速装盒机链式推进输送机构设计

这套链式推进机构是高速装盒生产线上的核心执行部件，主要应用于食品、医药、日化行业的连续式装盒工序，可对接前段理料、贴标、灌装机的出料端，将待装盒物料按固定节距推送入纸盒成型腔，适配每分钟80-120盒的高速生产节拍，相比传统曲柄摇杆式推进机构，运行冲击更小，推送行程的一致性偏差可控制在0.2mm以内，能有效避免卡盒、物料推送不到位的常见产线故障。

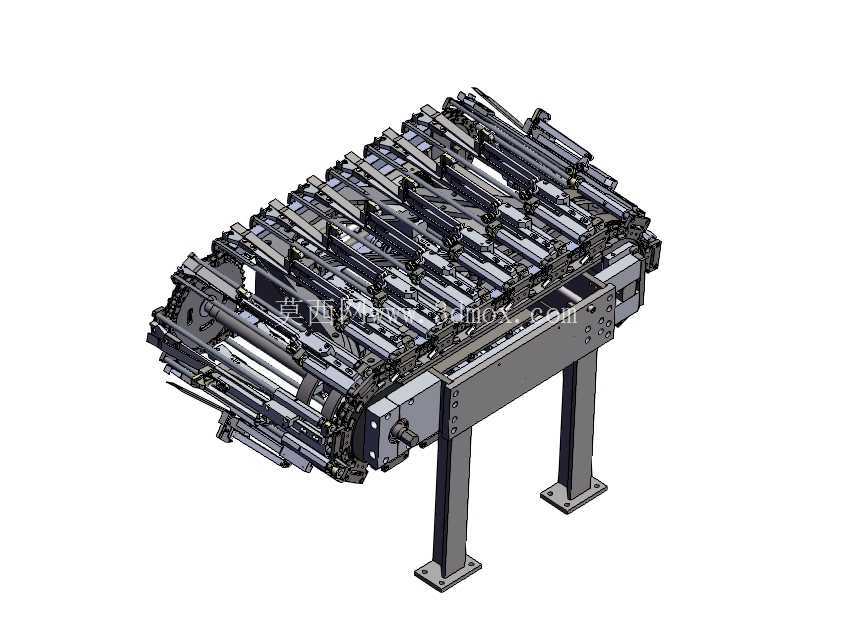

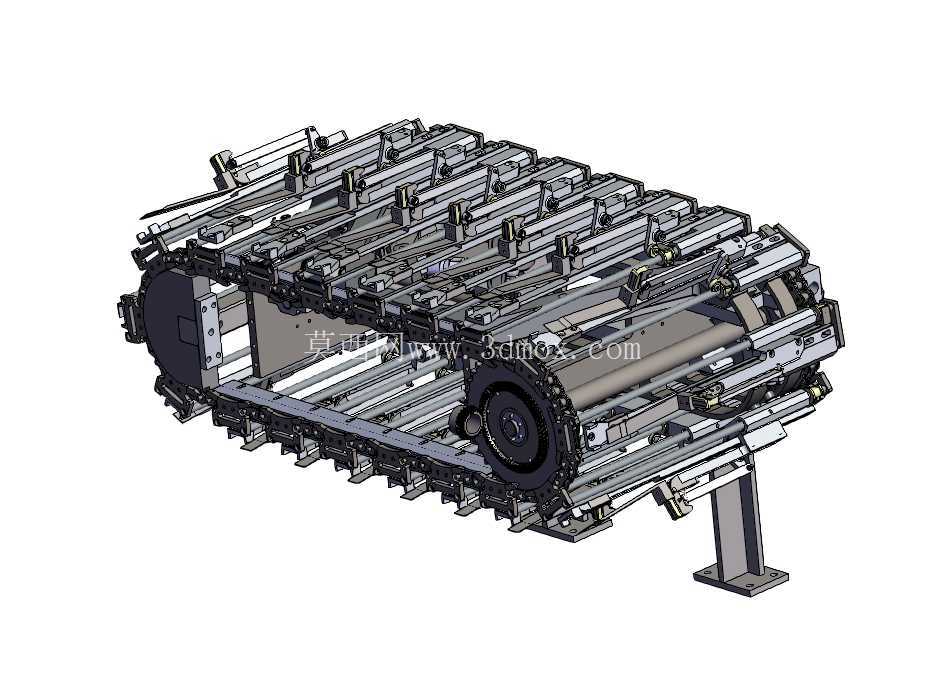

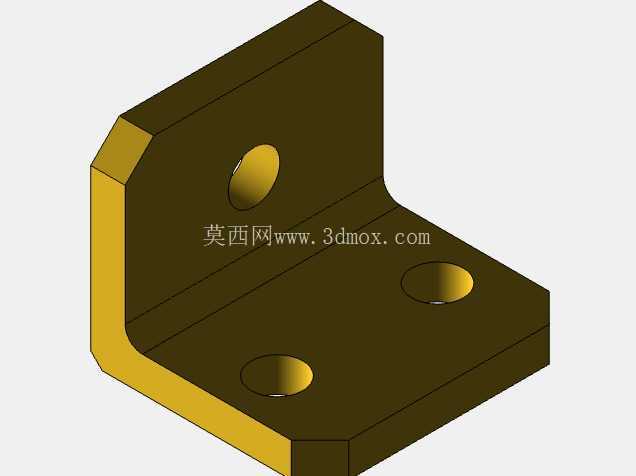

从结构设计逻辑来看，整套机构采用双侧环形链条作为承载基体，每间隔固定节距在链条上安装L型推板组件，推板与物料接触的端面做了圆角钝化处理，避免推送过程中刮伤软质包装或罐体表面；驱动端采用一体式链轮轴组，张紧端设置在机构尾部，通过可调式轴承座实现链条张紧度的微调，张紧行程预留15mm，可抵消链条长期运行后的磨损伸长量，无需频繁拆换链条即可完成维护。支撑框架采用标准铝型材拼接成型，底部安装脚座可直接固定在装盒机的主机架台面，整体安装宽度控制在680mm，长度方向根据推送行程设计为1200mm，垂直方向高度可通过底部支撑腿的调节螺栓做±20mm的微调，能适配不同型号装盒机的进料高度差，无需额外做转接安装板。

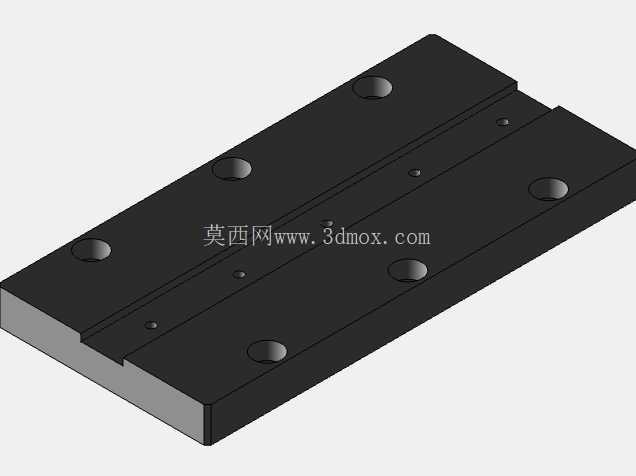

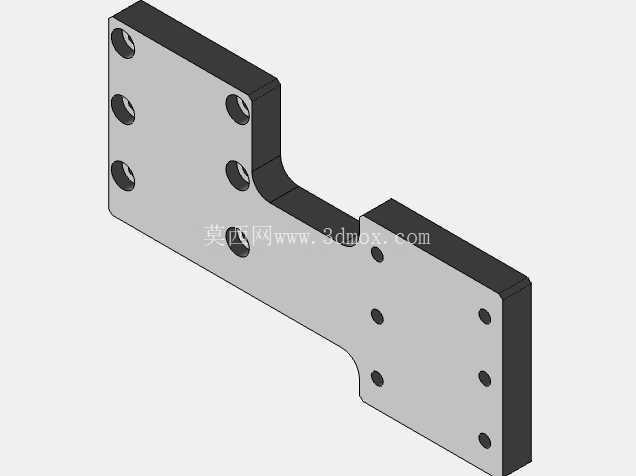

在功能适配性上，推板组件采用快拆式安装结构，通过蝶形螺栓固定在链条附件上，更换不同规格推板仅需30秒即可完成，可适配方形纸盒、马口铁罐、软袋等多种形态物料的推送需求；链条运行导轨采用超高分子量聚乙烯材质镶嵌在铝型材框架内，相比金属导轨运行噪音降低15分贝以上，同时减少链条的磨损量，延长易损件更换周期。机构的上下层链条之间设置有过渡托板，托板表面做镜面抛光处理，物料在推送过程中底部与托板接触，不会出现下坠卡滞的问题，托板同样采用快拆结构，清理生产过程中掉落的碎屑时无需拆解整个机构。

实际产线应用中，这套推进机构可直接对接装盒机的开盒工位，当开盒机构将纸盒撑开定位后，推板刚好将物料推送至纸盒内部，推送到位后推板随链条沿回程轨道返回，不会与纸盒或后续物料发生干涉；回程段链条设置有导向压条，避免高速运行时链条出现跳动，保证推板回程位置的准确性。整套机构的动力输入端预留标准键槽轴连接位，可直接对接装盒机主传动系统，也可单独配置伺服电机实现独立调速，适配不同生产节拍的柔性生产需求。在海运包装类重型物料装盒场景下，可通过加厚推板、更换重载链条的方式提升承载能力，单推板最大可承载5kg的物料推送载荷，不会出现推板变形或链条跳齿的问题；对接贴标机出料端时，可在推板上加装感应挡片，配合传感器实现物料到位检测，缺料时自动停止推送，避免空盒流入下道工序。

从建模细节来看，所有铰接位置都预留了标准轴承安装位，链条销轴与链板的配合间隙按实际装配公差设置，链轮的齿形参数符合GB/T1243标准，建模时还原了所有紧固件、定位销的安装位置，可直接用于工程出图或虚拟装配验证，导入装配环境后可直接做运动仿真，验证推板的运动轨迹是否存在干涉，提前排查设计缺陷，减少现场调试的工作量。
