全自动螺杆计量立式粉末包装设备结构

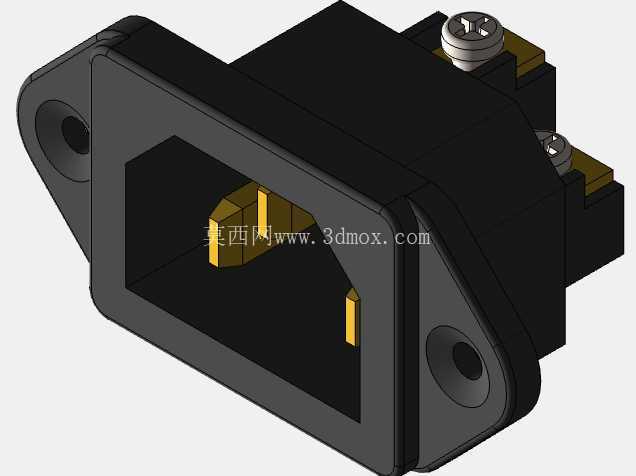

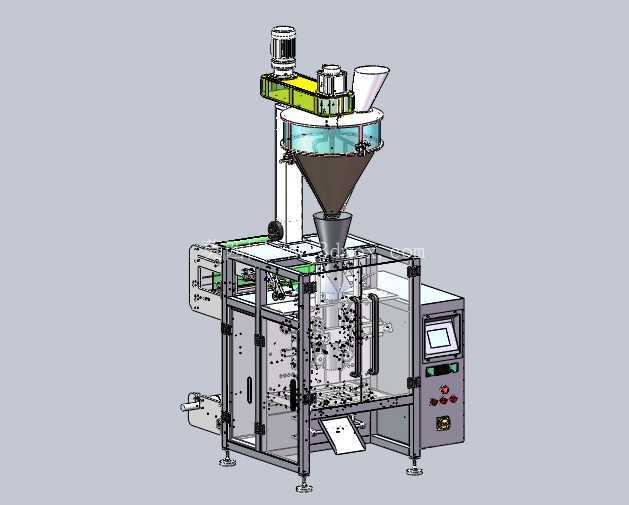

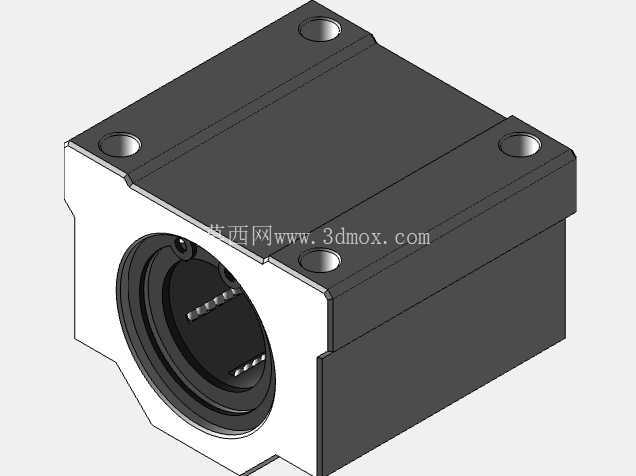

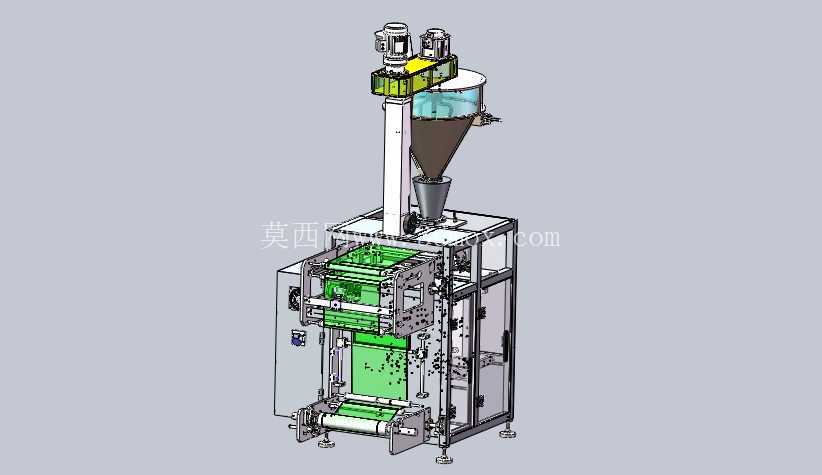

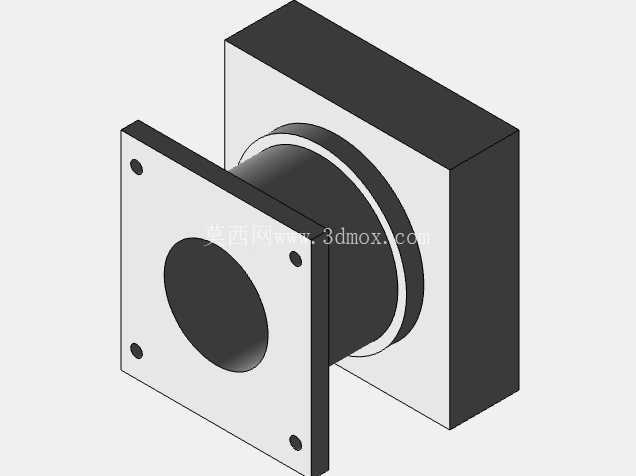

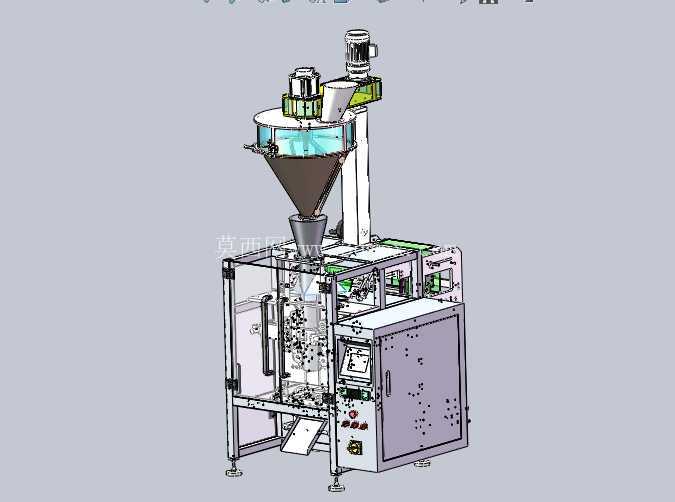

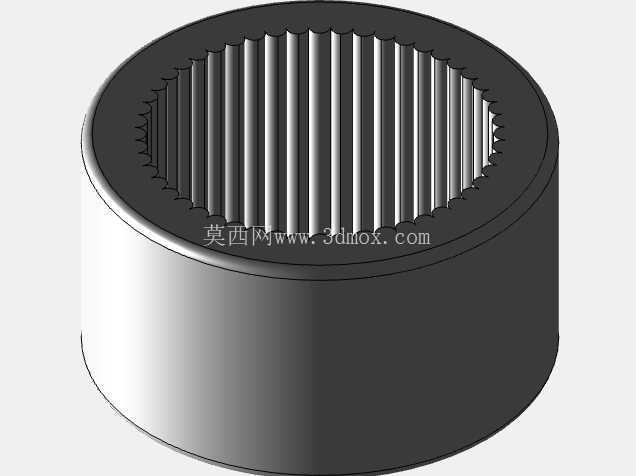

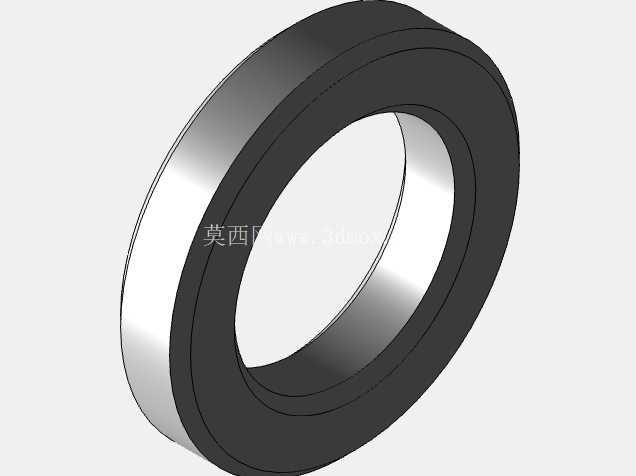

这套立式粉末包装设备的三维结构，核心面向食品、医药、日化领域的细粉状物料定量包装场景，比如代餐粉、药粉、调味粉、化工粉剂这类流动性存在差异的粉类物料，都能适配对应的包装工序，从卷膜成型到最终成品袋输出全流程无需人工过多干预，能直接对接前端的物料供料仓，也能衔接后端的成品输送、检重工序，适配中小批量到规模化量产的粉剂包装生产线布局。

设备整体采用立式框架布局，主体支撑结构采用工业铝型材搭配钣金封板搭建，既保证了整体结构刚性，也方便后期维护时快速拆卸护板检修内部组件，整体安装 footprint 控制在1200mm*950mm左右，整机高度不含顶部料仓约2100mm，顶部加装螺杆计量机构后总高约2800mm，安装时需要预留顶部至少300mm的加料操作空间，侧面预留600mm以上的维护通道，底部配置可调式支撑脚杯，可根据车间地面平整度调整设备水平度，调整范围±30mm，无需额外做预埋基础，普通硬化车间地面即可满足安装要求。

功能设计上，核心计量单元采用螺杆式定量充填结构，针对不同目数的粉末，可更换不同导程的计量螺杆来适配10g到500g区间的不同包装规格，计量精度可控制在±1%以内，料仓配置搅拌机构，避免细粉架桥导致的下料不均问题，料仓与物料接触部分全部采用304不锈钢材质，满足食品医药行业的卫生要求，料斗快拆结构设计，无需工具即可拆卸清洗，适配多品类物料换产时的清洁需求。制袋成型单元采用翻领式成型器，可适配复合膜、PE膜等多种卷膜包装材料，能自动完成拉膜、纵封、横封工序，封边纹路可根据需求更换为网纹或直纹，封口温度采用独立温控模块控制，可根据不同膜材特性调整温度参数，避免出现封边漏粉、虚封的问题。拉膜机构采用伺服电机驱动同步带拉膜，拉膜精度误差控制在1mm以内，保证袋长一致性。设备正面配置触控操作屏，可直接设置袋长、充填量、封口温度、生产速度等参数，操作屏旁设置物理急停按钮与状态指示灯，方便操作人员快速掌握设备运行状态，出现卡膜、缺料、缺膜等异常时设备会自动停机并触发报警提示。

结构设计思路上，将计量单元布置在设备顶部正对着成型器的下料口位置，缩短粉料下落的路径，减少粉料在下落过程中飞扬粘附在封边位置的概率，避免封边夹料导致的密封失效问题；电气控制箱集成在设备右侧的机架内部，与物料作业区域做物理隔离，避免粉尘进入电气元件导致的短路故障，所有走线全部通过机架内部的线槽布置，外部无裸露线缆，既整洁也避免生产过程中粉料堆积在线缆上难以清洁。横封机构采用气动驱动，配置平衡导向轴，保证上下封模平行度，封口压力可通过调压阀调整，适配不同厚度的包装膜材；成品输出位置配置斜向出料滑槽，包装完成的成品袋会顺着滑槽滑出设备，可直接对接后续的成品输送带，无需人工接料。设备的传动部件全部配置透明亚克力防护门，防护门配备安全检测开关，门打开时设备自动停止运行，避免操作人员误触运动部件发生安全事故，同时透明材质也方便日常巡检时观察内部传动、拉膜、封口的运行状态，不用频繁拆卸护门。

针对粉末包装容易出现的扬尘问题，设计时在充填口位置预留了除尘接口，可外接车间的负压除尘系统，将充填过程中溢出的少量粉尘抽走，避免粉尘扩散到车间环境中，也减少粉尘附着在设备外表面的清洁工作量。纵封机构采用滚轮式连续热封，在拉膜过程中同步完成纵边封口，相比往复式纵封结构运行更平稳，生产速度最高可达每分钟40袋，可根据物料特性和包装规格调整运行速度，保证充填和封口工序的节奏匹配。螺杆计量机构的驱动采用伺服电机单独控制，可根据设定的充填量精准控制螺杆转动圈数，和设备主控制系统做信号联动，拉膜到位、袋口撑开后才会触发行程下料，避免粉料洒落在设备内部。
