全自动给袋充填封口码垛包装生产线设计

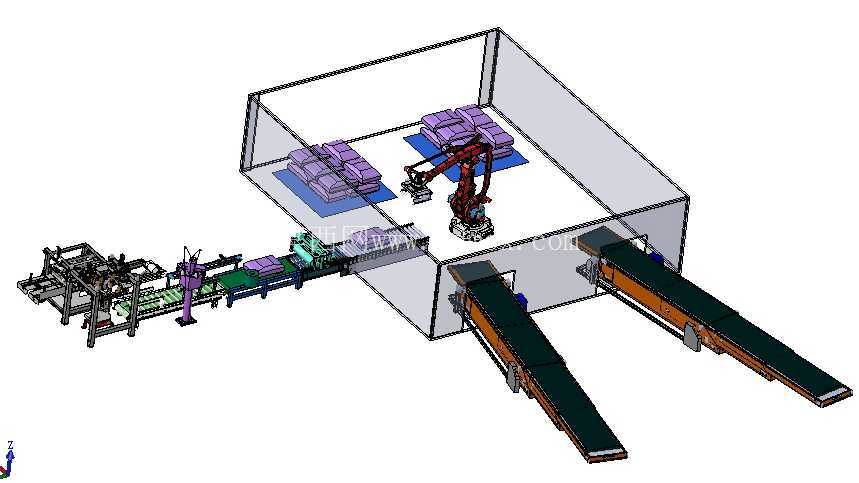

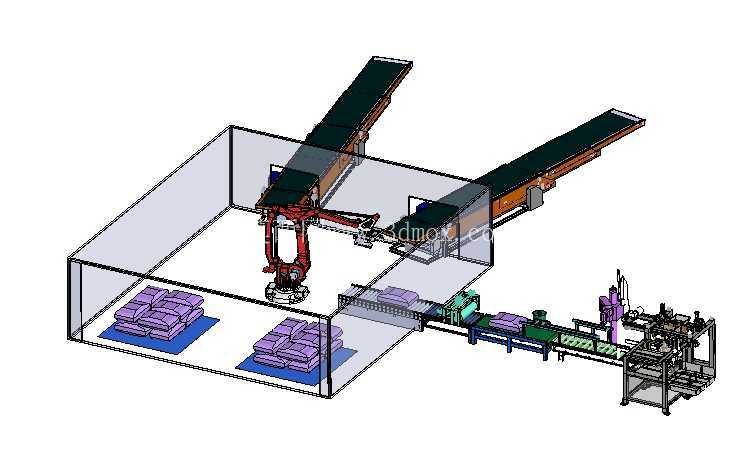

　　这套集成化包装产线主要面向粮油、饲料、化工颗粒、建材粉料等需要25-50kg大袋包装的生产场景，可直接对接上游物料储料仓出料口，完成从空袋供给到成品码垛的全流程无人化作业，替代传统人工套袋、称重、缝包、搬运的高劳动强度工位，适配食品级、工业级不同物料的包装防护要求，可在常温、微尘等常规工业车间环境下长期稳定运行。产线整体采用模块化拼接设计思路，沿物料流向依次排布空袋上料工位、自动开袋套袋单元、称重充填机构、袋口整理封口单元、成品倒袋整平机构、重量复检与金属检测段、爬坡输送线以及机器人码垛单元，各单元之间通过独立变频调速的皮带输送机衔接，可根据不同车间的场地长宽限制调整输送段长度与转弯角度，无需对整体结构做大幅改动即可适配不同的安装边界。

　　核心充填单元采用重力式加螺杆补料的双级给料结构，大流量给料阶段快速填充接近目标重量，小剂量补料阶段精准控制落料量，整体称重精度可控制在±0.2%以内，针对粉料类物料还配套了除尘抽气接口，可对接车间中央除尘系统避免充填过程中粉尘外溢；袋口处理单元集成了袋口振实、热封/缝包切换、标签压合功能，可根据包装袋材质（编织袋、纸袋、复合膜袋）选择对应的封口方式，封口后自动剪除多余袋边保证成品外观规整。码垛部分采用四轴工业机器人作为执行核心，作业半径覆盖前端成品来料位与后方两个托盘放置位，可根据预设的垛型参数（五花垛、六顺垛等不同堆叠方式）自动调整抓取位置与摆放角度，单爪最大抓取重量适配单袋成品重量，码垛高度可根据托盘规格与后续叉车转运需求调整，最高可码至1.8米垛高，机器人外围设置安全防护围栏与安全光栅，人员进入作业区域时设备自动暂停运行，避免机械伤害风险。

　　设计过程中对各单元的安装基准做了统一规划，所有输送段、工作单元的机架底部均配置可调脚杯与膨胀螺栓安装孔，地面不平整度在10mm以内时可通过脚杯调整保证各段输送面水平对齐，设备整体外接气源压力要求0.5-0.7MPa，总供电功率根据选配功能不同在18-25kW区间，进线电源采用三相五线制接入，电控柜布置在产线侧方便于操作的位置，各单元的传感器线缆、动力线缆均通过机架内部的线槽走线，避免外露线缆被物料剐蹭或积灰。针对不同物料的包装特性，产线预留了多个功能扩展接口，比如针对易吸潮物料可在充填段追加氮气充填接口，针对需要打码的产品可在封口段追加喷码机安装位，针对软袋类产品可在整平段追加压平机构，无需改动主体框架即可完成功能升级。

　　各运动部件的维护空间也做了预留，机器人底座周边预留1米以上的检修通道，充填头、封口机构等易损耗部件的安装位置均设计为快拆结构，日常更换密封件、缝包机配件时无需拆解周边结构即可完成操作，大幅降低后期维护的时间成本。产线整体的布局充分考虑了车间物流的顺畅性，空袋托盘与成品托盘的放置位置均靠近车间通道，叉车可直接完成空袋补给与成品垛转运，无需额外转弯调整，输送段的离地高度控制在700-800mm区间，既避免地面杂物卷入输送带，也便于操作人员日常观察设备运行状态，排查卡袋、物料洒落等常规故障。
