单旋翼翼式无人机机臂动力集成结构

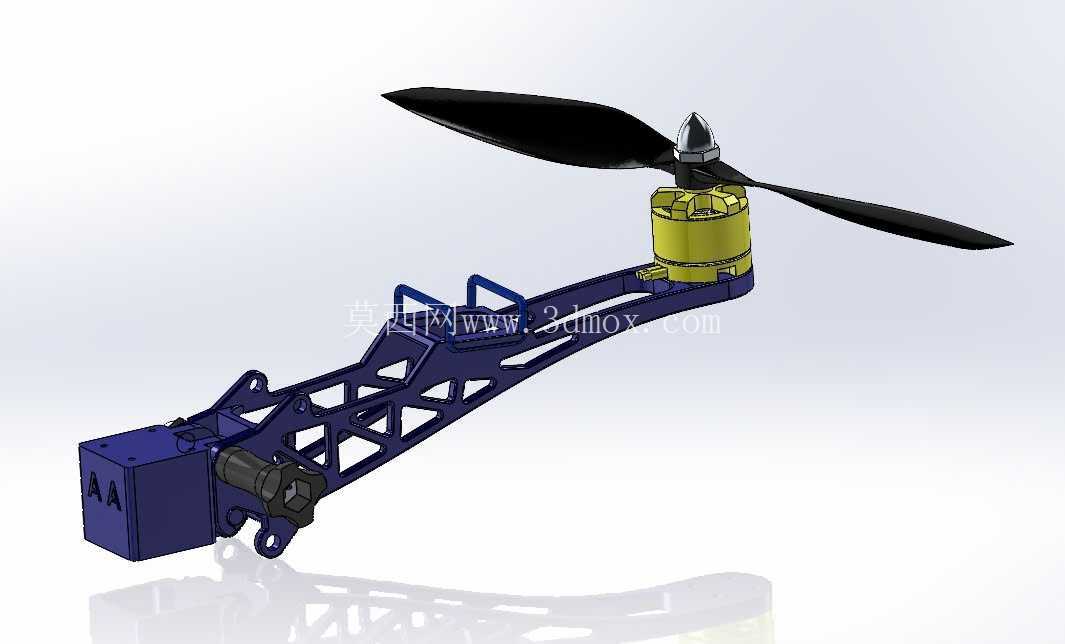

该结构为多旋翼无人机的单组机臂动力集成单元，主要面向小型民用航拍、巡检类无人机的动力段装配场景，承担动力输出、结构支撑、载荷传递的核心作用，可直接适配四旋翼、六旋翼等多旋翼布局的无人机机架装配需求。从实际使用场景来看，这类机臂单元常应用在消费级航拍无人机、小型电力巡检无人机、农林植保微型无人机的机架搭建中，作为独立的动力臂模块，可实现快速拆装替换，在外场作业出现动力臂磕碰损坏时，无需整体拆解机架即可完成备件更换，大幅降低外场维护的时间成本。

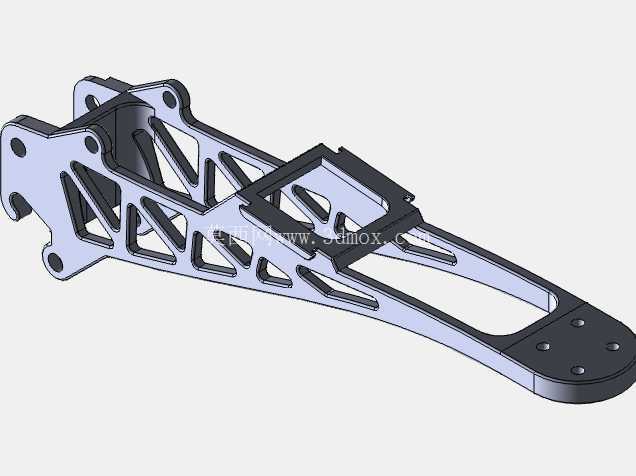

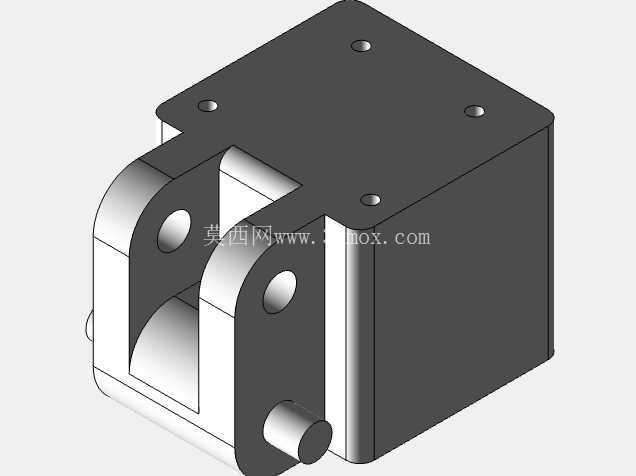

结构设计上采用了桁架式镂空机臂主体，在保证结构抗弯、抗扭刚度的前提下，尽可能削减了非受力区域的材料余量，有效降低整机自重，提升无人机的有效载荷能力与续航表现。机臂靠近机架端预留了标准安装接口，可直接与中心机架的碳管夹装位或螺栓固定位对接，安装边界尺寸适配主流20mm-25mm直径的机架中心盘安装孔位，机臂整体长度控制在180mm-220mm区间，可适配10寸-14寸规格的螺旋桨使用，避免桨叶转动过程中与相邻机臂或中心机架产生干涉。

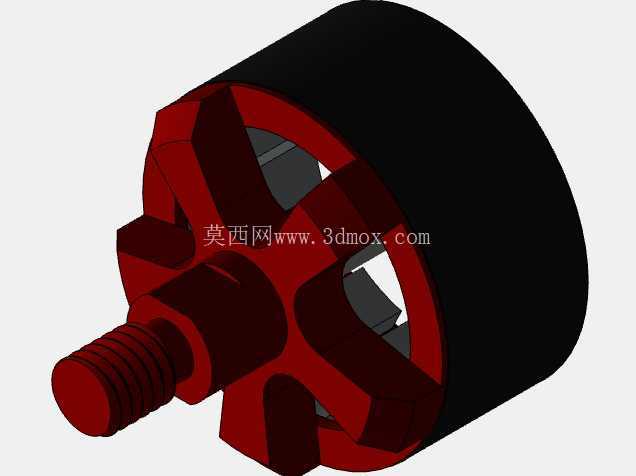

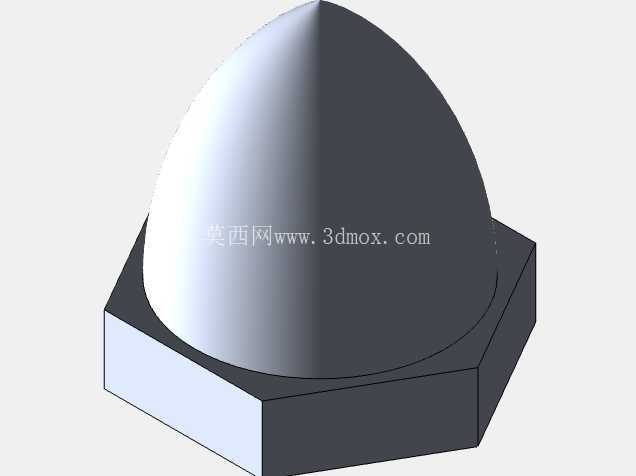

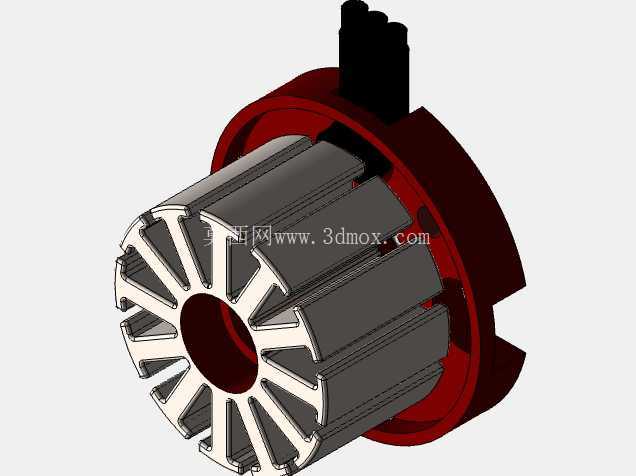

动力端集成了无刷电机安装座，安装座采用定位止口设计，可适配22系列、23系列标准外转子无刷电机的安装孔位，电机座与机臂主体采用一体化成型结构，减少装配环节的连接间隙，提升动力传递的刚性，降低电机高速转动时的共振风险。螺旋桨采用快拆式桨夹结构，可适配标准孔径的正反桨叶，桨夹的压紧结构可保证飞行过程中桨叶不会出现松脱，同时支持地面快速更换桨叶，无需额外复杂工具。机臂靠近中心端预留了电调安装位，可将无刷电调内嵌安装在机臂桁架的空腔内，既可以利用飞行过程中的气流对电调进行散热，也能减少电调外露带来的风阻，同时避免布线外露导致的线路剐蹭风险。

从受力角度分析，机臂主体的桁架筋条走向完全匹配飞行过程中的受力路径，在电机产生拉力、机动飞行产生弯矩的方向上做了筋条加厚处理，非受力方向则做了镂空减重，经过受力仿真验证，该结构在承受3倍最大起飞重量的过载时，形变量控制在0.5mm以内，完全满足小型无人机的机动飞行强度要求。机臂末端的安装座还预留了减震件安装位，可加装硅胶减震球后搭载小型任务载荷，比如微型摄像头、避障传感器等，拓展机臂的功能集成度。

实际装配过程中，该单元可独立完成动力组件的预装调试，将电机、电调、桨叶预先安装在机臂上完成动平衡调试后，再整体装配到中心机架上，大幅提升整机装配的流水线作业效率，也便于后续的故障排查与部件更换。结构的走线槽完全隐藏在桁架内部，动力线与信号线可从机臂内部空腔穿行至中心机架，避免线材外露产生的气动阻力，也能降低线材被桨叶打到的风险。整体结构的表面做了圆角过渡处理，没有尖锐棱角，既可以减少飞行过程中的应力集中，也能避免装配过程中划伤操作人员或损坏线材。
