立式四边封连续包装设备结构设计

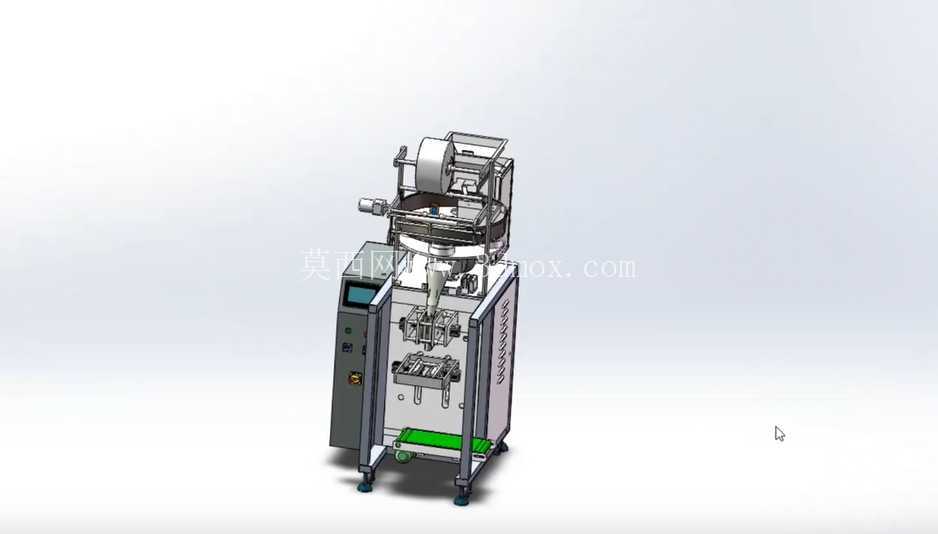

　　该设备主要面向食品、日化、医药小规格散料、粉剂、颗粒类物料的袋装封装场景，适配中小批量多品类的生产车间连线使用，可独立完成从包材牵引、袋型成型、物料计量充填到四边封口、成品裁切输出的全流程作业，替代传统人工分装的低效率模式，封装袋型规整，封边一致性远高于人工操作，能有效降低物料分装过程中的污染风险，满足快消品、医药类产品的封装卫生要求。整机采用立式落地布局，底部设置可调式支撑脚，可适配车间地面不平整的安装场景，安装时需预留前方操作维护空间、后方包材更换空间以及侧面电控柜检修空间，整机占地宽度控制在单工位操作范围内，无需额外搭建高位操作平台，操作人员站在设备正面即可完成参数调整、包材更换、异常处理等常规操作。

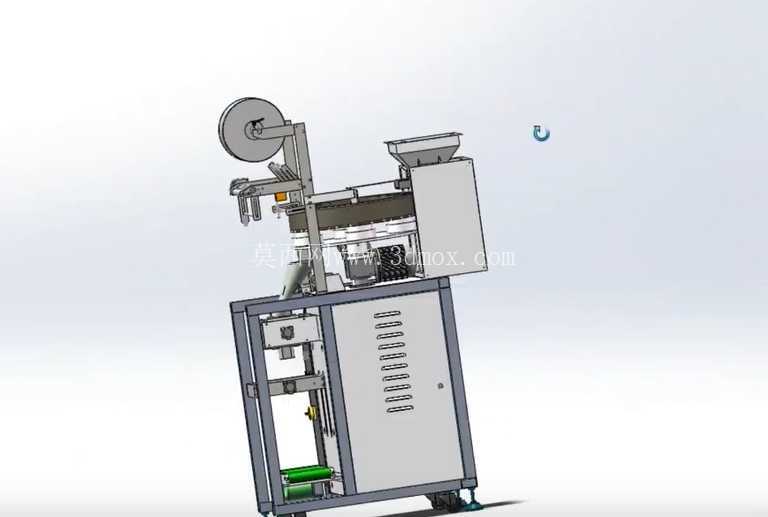

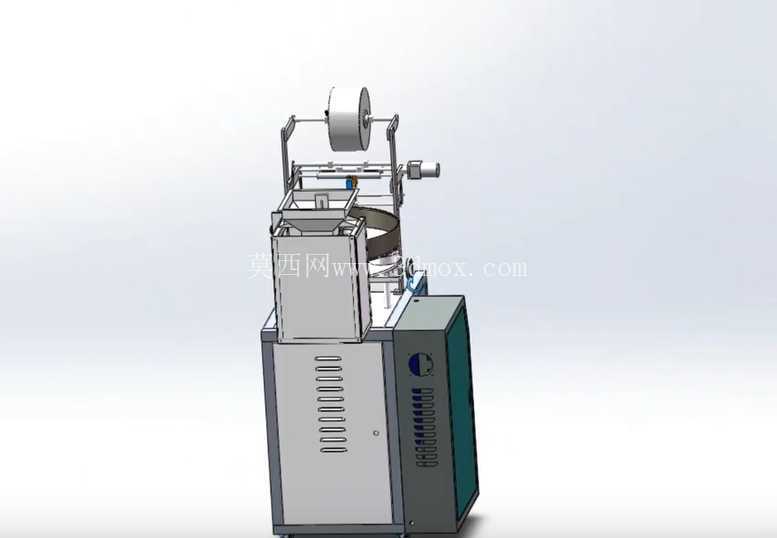

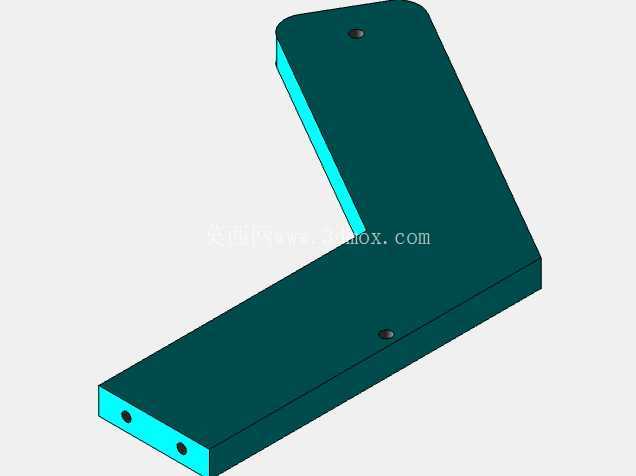

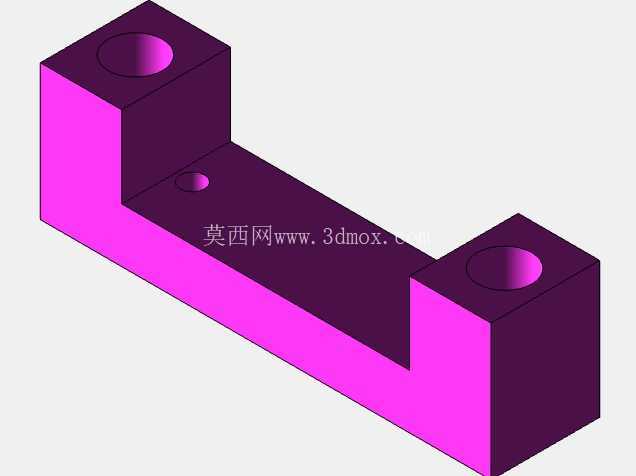

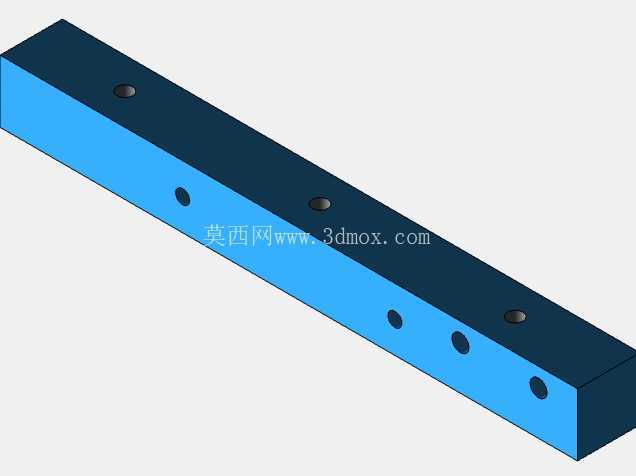

　　从结构设计逻辑来看，设备上部设置卷膜安装工位，适配常规宽度的复合包装卷膜，卷膜牵引采用辊组同步输送结构，通过导向辊组将包材引入成型器，成型器采用一体式折边结构，可将平幅卷膜对折为筒状，为后续侧边封合做准备；物料充填工位设置在成型器下方，可根据物料特性适配螺杆计量、量杯计量等不同计量模块，计量模块与充填通道做密封衔接，避免粉剂类物料扬尘、颗粒类物料卡滞的问题。

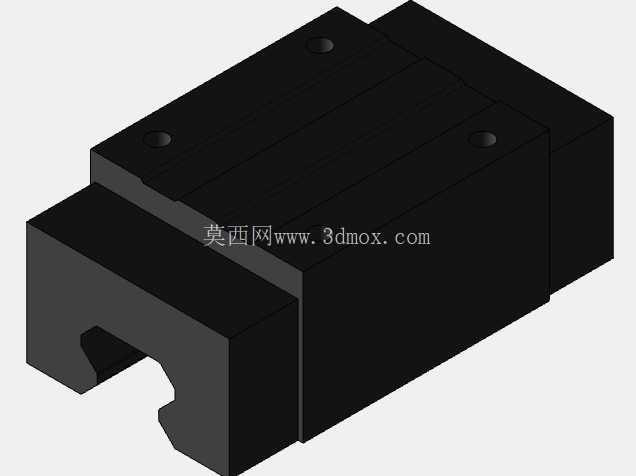

　　封合工位采用纵向热封与横向热封分体式设计，纵向封合轮持续对折边后的包材侧边进行热压封合，形成筒状袋腔，横向热封机构采用间歇式往复动作，配合物料充填节奏完成袋底封合、袋口封合作业，封合温度、压力可根据包材材质独立调整，适配PE、铝塑复合膜等多种常用包装材料；裁切机构集成在横向热封工位末端，封合完成后同步将成品袋与连续包材切断，成品通过下部的倾斜出料滑道输送至接料工位，出料端可直接连线后续重量检测、装盒等工序。设备侧面集成电控柜与操作面板，操作面板设置在人体站立操作的舒适高度，可直接设置袋长、封合温度、生产速度等参数，电控柜内预留扩展IO接口，可根据生产需求对接上游物料供料设备、下游成品输送设备，实现整线联动。

　　设计过程中对各运动副做了安全防护设计，传动齿轮、牵引辊组等运动部位均设置透明防护挡板，既不影响运行状态观察，也能避免操作人员误触；热封部位做了隔热防护，减少设备运行时的热量散逸，同时降低操作人员烫伤风险。各工位的调节结构均设置刻度标识，更换包材规格、调整袋型尺寸时可参照刻度快速调整，减少换型调试时间；卷膜安装工位设置气胀轴固定结构，更换卷膜时无需额外工具即可完成锁紧与拆卸，降低日常维护的操作难度。整机的重心集中在下部机架位置，上部卷膜与充填工位的重量通过立柱框架均匀传递到底部支撑结构，高速运行时整机晃动量小，无需额外做地面锚固即可稳定运行，适配多数中小型生产车间的安装条件。
