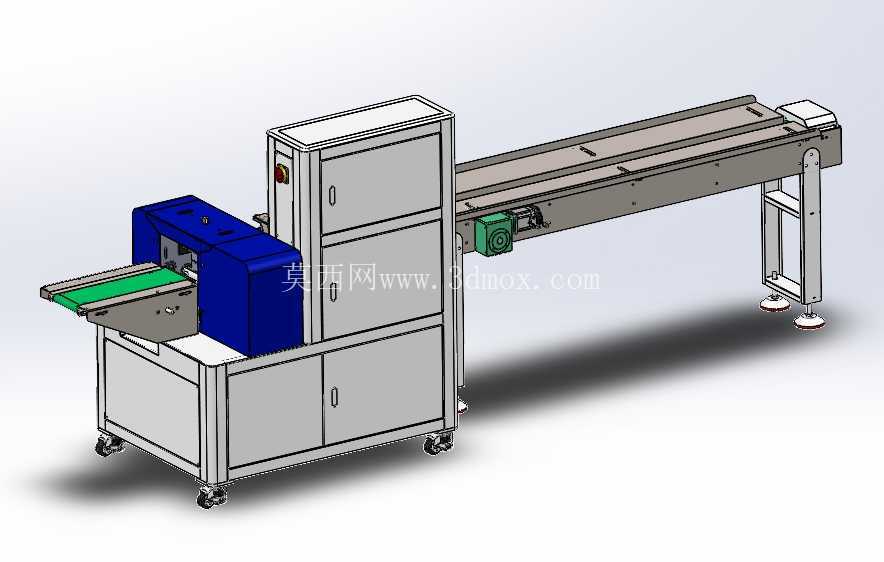

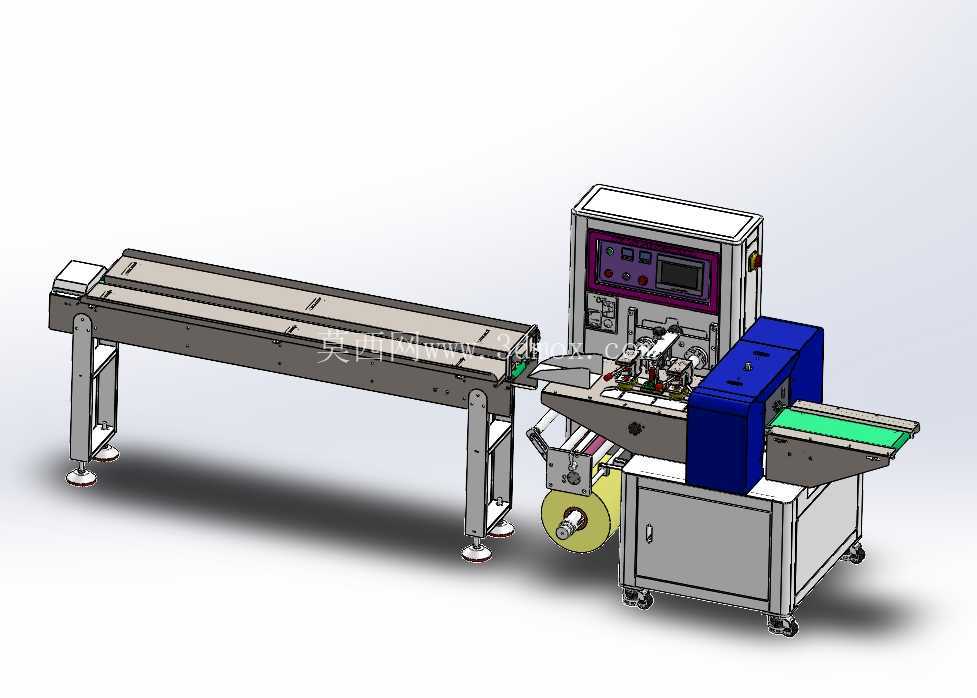

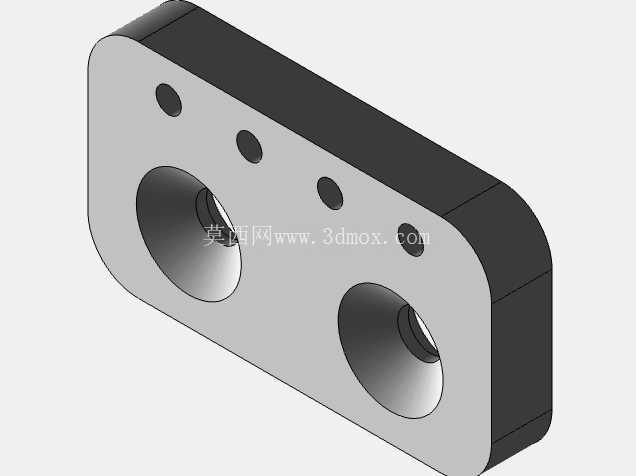

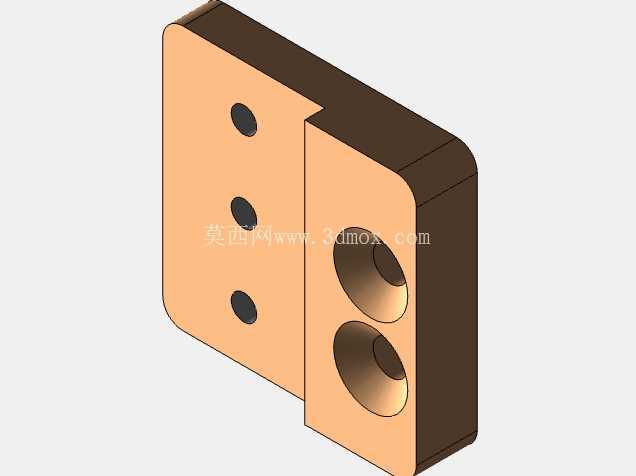

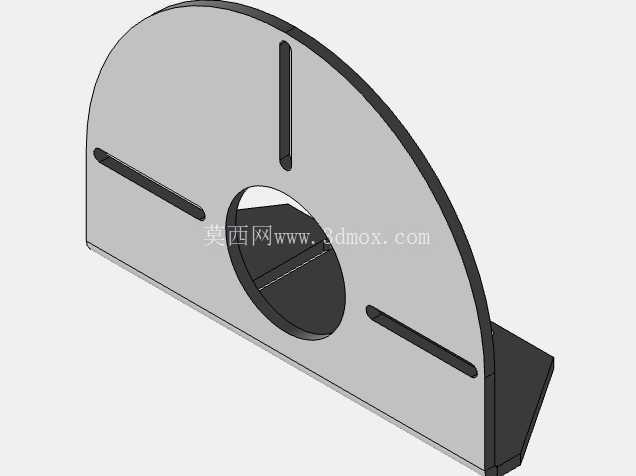

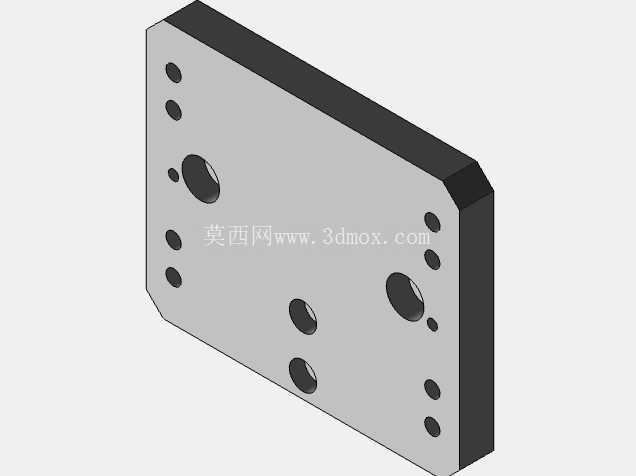

连续式卧式枕型快速包装设备结构设计

　　这套卧式包装设备的结构设计，核心面向食品、日化小五金、医药板块的散件连续包装需求，适配饼干、面包、一次性口罩、小五金配件、独立药板这类有规则外形的单件或集合小件包装场景，在快消品后道包装线、小五金出厂包装工位、医药外包车间都能直接对接前段分拣出料线，不需要额外做复杂的进料改型。从结构布局来看，整机采用长进料输送台搭配主机封切单元的分体排布，进料输送段采用水平皮带输送结构，支撑脚带可调脚杯，可根据前段出料线的高度差做±30mm的高度微调，输送面宽度适配常规150-350mm宽度的包装物，输送速度可通过主机传动系统做同步调速，避免物料在进料段出现堆积或拉扯错位。

　　主机单元集成了送膜机构、中封机构、端封切断机构、出料输送几个核心模块，送膜机构布置在主机下部，采用气胀轴装夹包装膜卷，膜卷最大适配直径300mm，膜卷走膜路径设置了多组导向辊和张力调节摆杆，能在设备高速运行时保持膜面张力恒定，避免出现膜面跑偏、包装褶皱的问题，走膜路径上预留了打码机安装位，可根据生产需求加装色带打码或喷码组件，在包装膜上同步打印生产批次信息。中封机构采用轮式热封结构，两个热封轮的压力可通过侧边调节旋钮独立调整，适配不同厚度的复合包装膜，热封温度通过温控模块独立控制，能根据PE、PET复合膜的不同热封特性调整温度参数，保证中封位置的密封性同时不会出现烫穿膜的问题。端封切断机构采用往复式封切刀座结构，刀座的行程可根据包装物的实际高度做调整，封刀表面做了特氟龙防粘处理，高速封切时不会出现膜料粘刀的问题，切断位置和封边位置的重合度可通过微调机构调整，保证端封边距均匀一致，不会出现切到包装物或者封边过宽浪费包材的情况。出料输送段采用短皮带绿色防滑带结构，输送速度略高于主机进料速度，能把封切完成的成品快速输送到下一工位，避免成品在端封位置堆积卡料。

　　整机的控制单元布置在主机上部的操作箱内，操作面板集成了触控显示屏和实体操作按钮，可直接设置包装长度、运行速度、热封温度等参数，设备的传动系统采用伺服电机搭配同步带传动，相比传统的链条传动，运行噪音更低，传动精度更高，在高速运行时的位置误差可控制在±1mm以内，能满足每分钟30-150包的包装速度需求，适配不同产能的生产线要求。从安装边界来看，整机总长度约3.8米，主机段宽度约0.9米，进料输送段宽度约0.6米，设备总高度约1.5米，安装时只需要在地面预留4米长1.2米宽的平整安装空间即可，不需要做特殊的地基处理，设备底部的脚轮和脚杯搭配结构，既可以方便设备转场移动，调整到位后锁紧脚杯就能固定设备位置，日常维护时可直接推开设备清理底部的掉落包材和杂物。

　　在设计细节上，所有和包材、物料接触的部位都采用了不锈钢或者阳极氧化铝合金材质，满足食品医药行业的卫生要求，设备的传动部位都设置了透明亚克力安全防护罩，防护罩带安全检测开关，一旦防护罩被打开设备会自动停机，避免操作人员误触运动部件出现安全事故。走膜路径上的色标传感器可自动识别包装膜上的色标位置，自动修正送膜长度，保证每一包的包装图案位置对齐，不会出现图案偏移的问题。针对不同尺寸的包装物，设备的成型器可快速更换，不需要复杂的工具就能完成不同规格成型器的拆装，换产时间可控制在15分钟以内，适配多品种小批量的包装生产需求。设备的电气布线全部走设备内部的布线槽，外部没有明线，既美观也避免生产过程中物料剐蹭电线出现安全隐患，气路管线采用快插接头连接，维护时可快速更换损坏的气管。这套结构在实际建模过程中，所有的运动部件都做了干涉检查，模拟了最高速运行状态下各部件的运动轨迹，确保刀座往复运动、送膜辊转动、输送皮带运行时不会出现部件碰撞的问题，每个调节机构都预留了足够的调节行程，能覆盖常规尺寸范围的包装物包装需求，不需要额外做结构改型就能适配多数常规枕式包装的生产场景。
