连续式卧式自动装盒设备结构设计

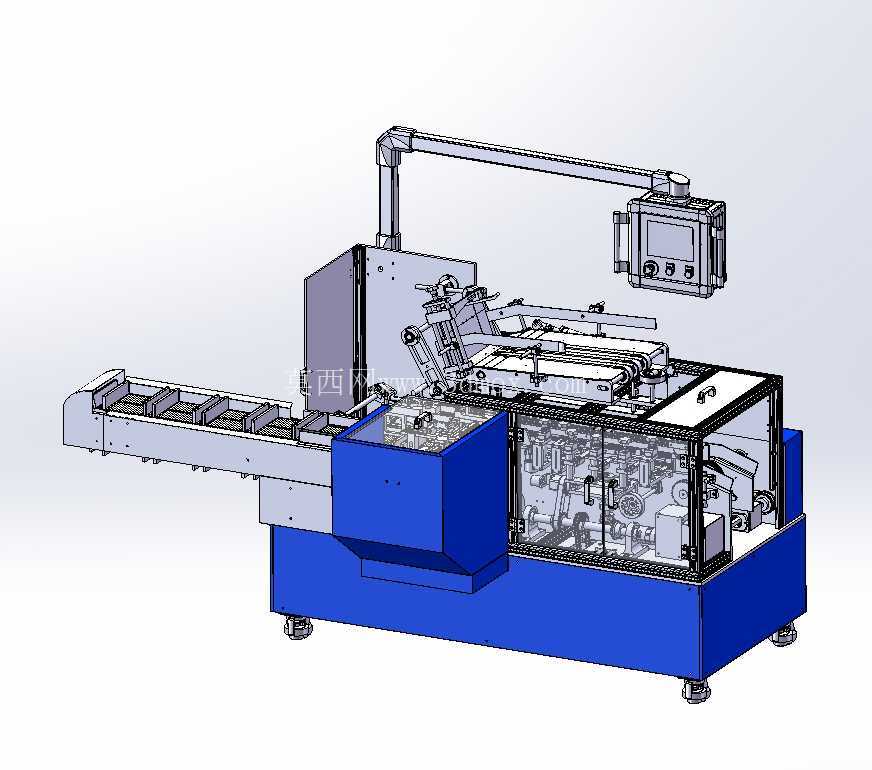

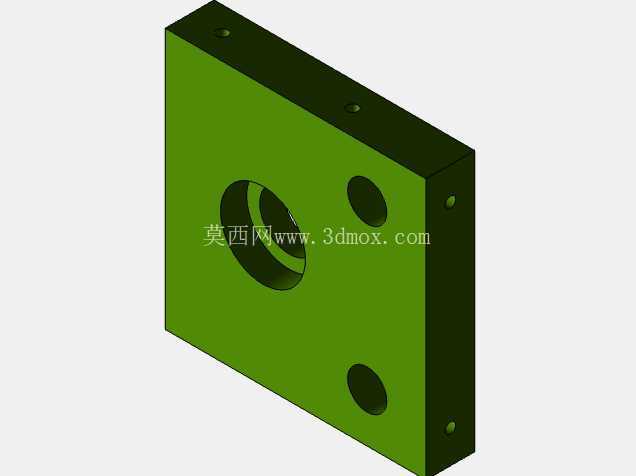

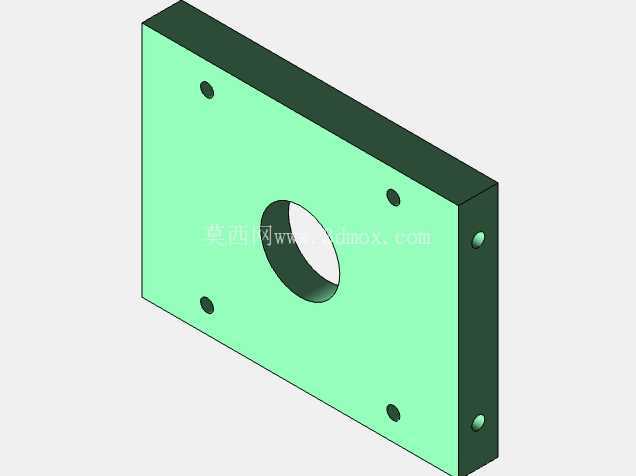

　　该卧式装盒设备主要面向食品、医药、日化等行业的中小规格产品装盒工序，适配纸盒开盒、物料装填、折舌封盒的连续化生产需求，可对接前端理料线、后端称重检测或装箱设备，组成完整包装产线，替代传统人工装盒的低效作业模式，适配批量生产场景下的稳定节拍输出。设备整体采用分段式模块化布局，从入料端到出料端依次设置纸盒料仓、开盒机构、物料输送工位、折舌机构、封盒压合单元，各工位通过凸轮连杆机构实现动作时序匹配，无需复杂的多轴协同控制即可保证各动作衔接精度，降低电控系统的调试复杂度。

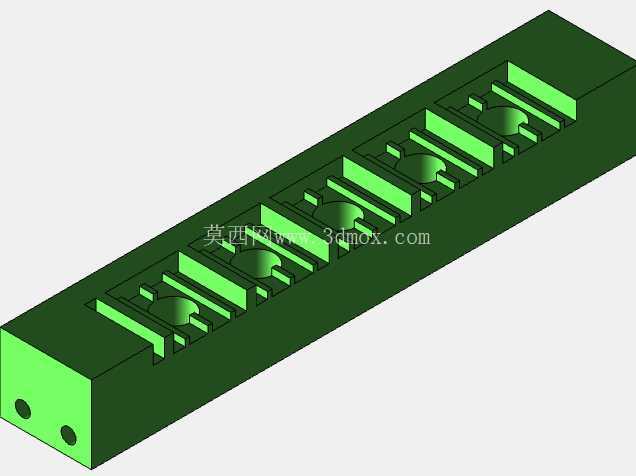

　　入料段采用带格挡的皮带输送结构，格挡间距可根据待装盒物料的外形尺寸调整，保证物料以固定间距、固定姿态进入装填工位，避免物料偏移导致的卡料问题；纸盒料仓设置在设备侧上方，采用负压吸嘴配合导向滑槽完成纸盒的吸取与撑开动作，吸嘴位置可沿横向、纵向调节，适配不同长宽高规格的折叠纸盒，料仓容量可满足单班生产中2-3小时的连续供料需求，减少人工补料频次。设备中部的装填工位采用推料杆结构，推料行程可通过调整曲柄偏心距实现适配，推料头采用柔性材质包裹，避免推送过程中刮伤物料表面或挤压变形；折舌机构采用多组导向压板与旋转拨叉配合，依次完成纸盒上盖前舌、侧舌、后舌的折叠动作，折舌角度可通过调整压板安装位置适配不同厚度的纸盒材质，避免出现折舌不到位、纸盒卡滞的问题。

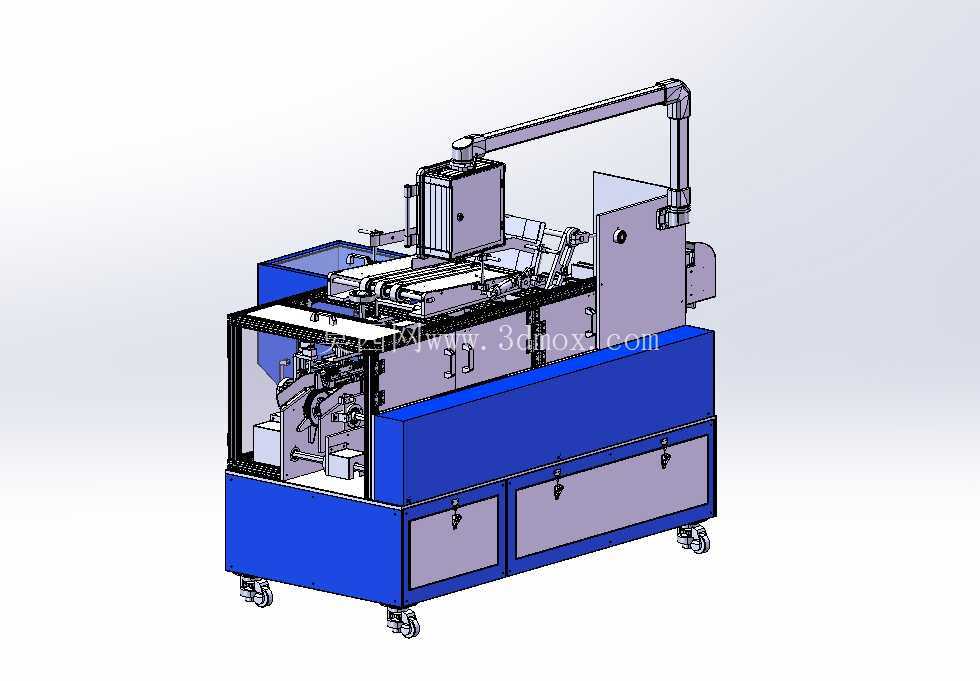

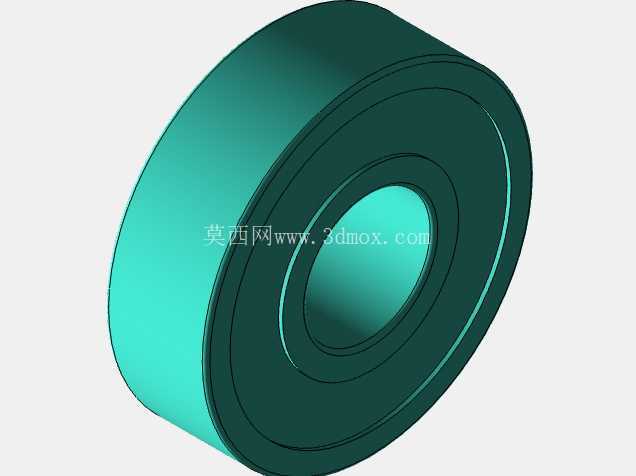

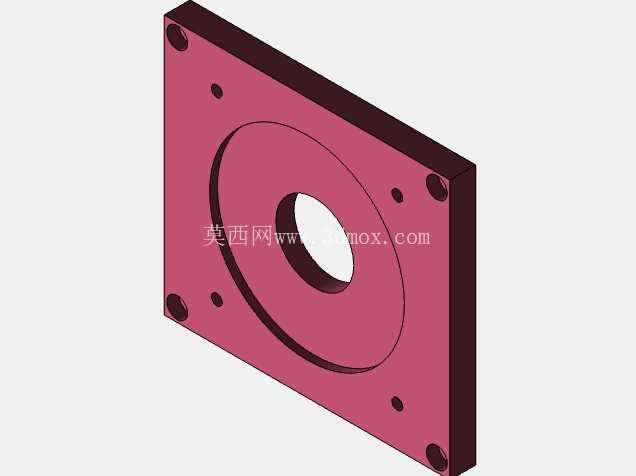

　　设备的传动系统集中布置在机身下部的封闭腔体内，采用链轮、凸轮、连杆组合传动，各传动节点设置集中润滑点位，日常维护时可快速完成注油保养，无需拆解大量护板；机身主体采用方管焊接框架结构，外部覆盖钣金护罩，护罩设置透明观察窗，可实时观察内部工位运行状态，护罩对应维护点位设置可拆卸检修门，方便故障排查与易损件更换。设备的操作控制屏通过悬臂支架安装在机身侧上方，支架可实现水平旋转与俯仰角度调整，操作人员可根据站位调整屏幕位置，屏幕界面设置手动调试、自动运行、参数设置三个主模块，手动模式下可单独控制各工位动作，方便换型调试时的单步验证，自动模式下可实时显示运行节拍、产量计数、故障点位信息。

　　设备底部设置可调脚杯与万向脚轮，安装时可通过脚轮快速移位，调整到位后通过脚杯调平并承重，脚杯调节行程满足地面不平整度±15mm的适配需求，无需额外制作安装基础，放置在平整硬化地面即可投入使用；设备的气源接口、电源接口集中布置在机身侧下部，对接外部管线时无需拆解机身结构，接口旁设置标识牌标注气路压力、电源参数要求，避免接错导致的器件损坏。从结构设计角度看，该设备将易磨损的拨叉、吸嘴、推料头设置为快拆结构，更换时无需专用工具，单工位易损件更换时间可控制在10分钟以内，减少停机维护时长；各工位的动作时序通过机械凸轮轮廓保证，相比纯伺服控制的同类型设备，对车间环境的适应性更强，在多粉尘、温湿度波动较大的生产车间内也可保持稳定运行，不会出现电控信号干扰导致的动作错位问题。设备的出料端设置导料滑槽，封装完成的纸盒可顺着滑槽滑入后端输送线或收料箱，滑槽角度可根据后端对接设备的高度调整，保证纸盒出料过程顺畅无卡滞；设备的安全防护方面，在各运动部件外侧设置防护挡板，打开检修门时设备自动触发停机信号，避免调试或维护过程中出现机械伤害风险，符合包装设备的安全设计规范。
