杠杆式机械门挡锁紧结构设计

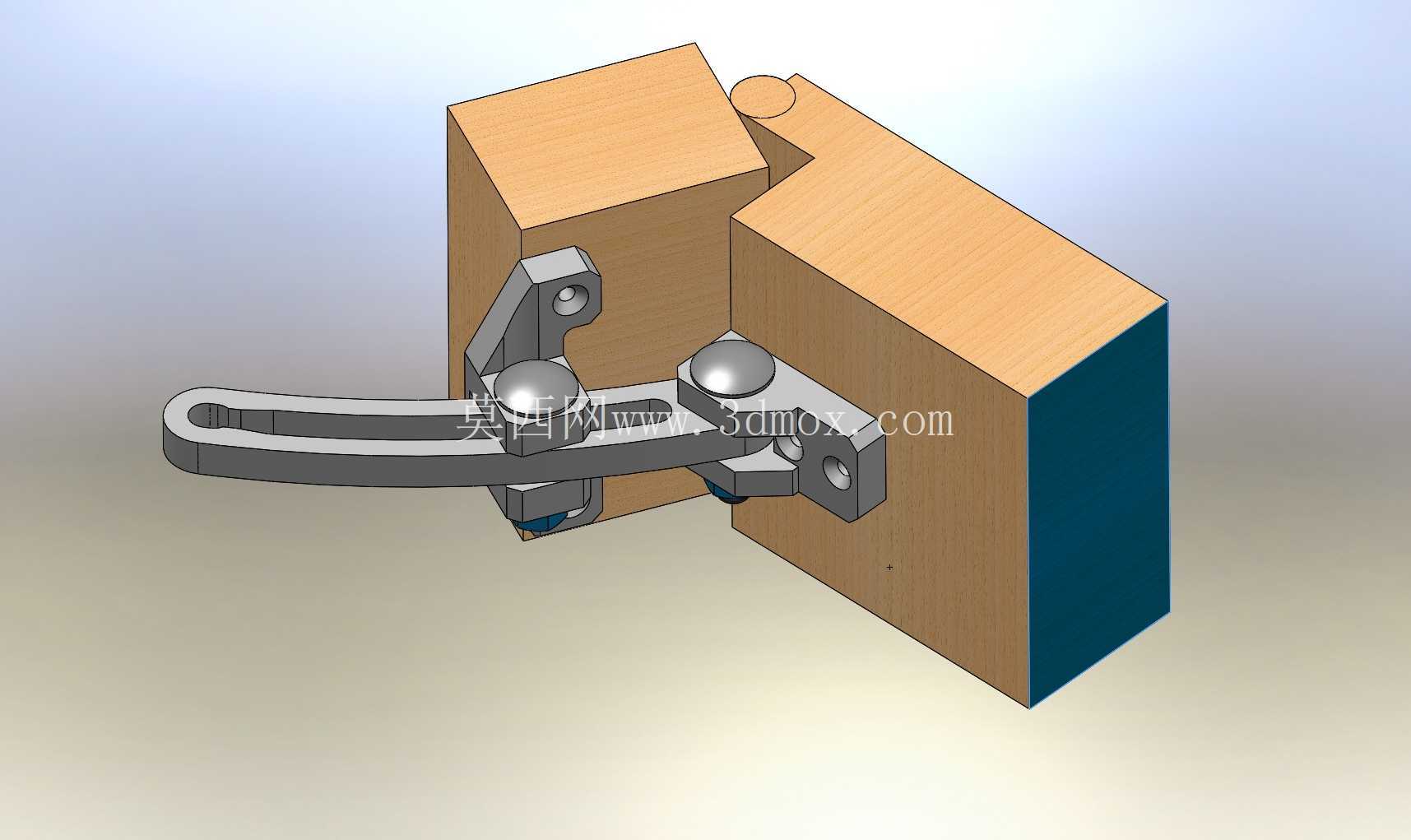

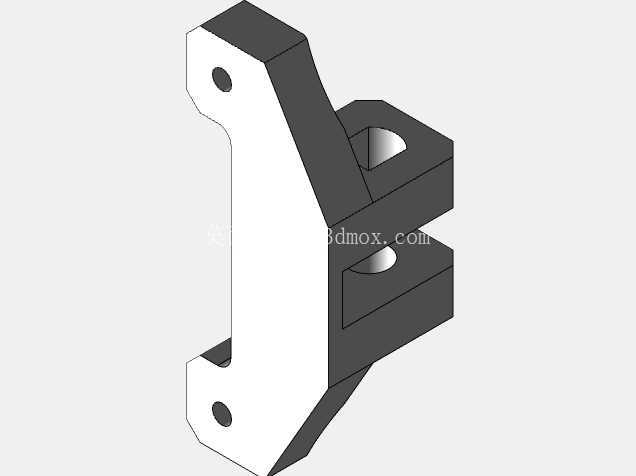

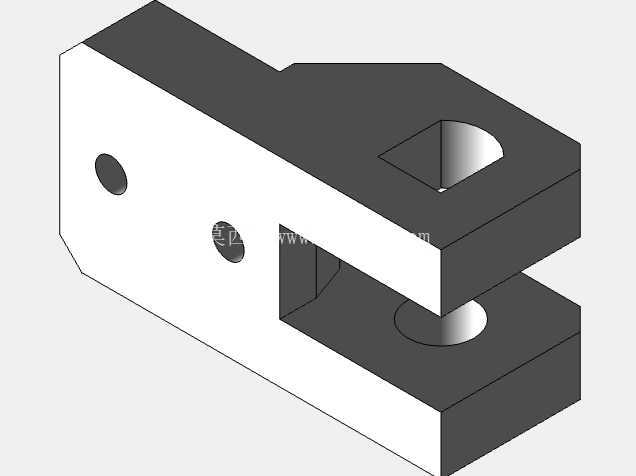

　　日常生产与民用场景中，门扇开启后的位置固定始终是容易被忽略却直接影响使用体验的细节，传统的橡胶门挡、磁吸门挡要么存在固定力不足受外力易移位的问题，要么在频繁开合的工况下磨损快、寿命短，这款杠杆式机械门挡正是针对这类痛点开发的纯机械锁紧构件。从结构逻辑来看，整套构件分为固定基座、联动杠杆、锁止触头三个核心部分，两个安装基座分别对应门框侧与门扇侧的安装面，基座上预留的沉头安装孔可以适配常规的木螺钉或者机丝螺钉，不管是木质门、复合门还是轻质金属门框都能完成固定，不需要额外在门扇或门框上加工复杂的异形槽，仅需要在对应安装位置标记孔位钻孔即可完成预装，安装边界的容错空间足够，两个基座的安装面高度差控制在3mm以内时都能保证锁止动作顺畅，不需要现场反复打磨调整安装面。

　　杠杆手柄的长度经过力矩匹配设计，成年人单手握持施加很小的下压力就能带动锁止端的球头触头完成卡合，锁止状态下触头嵌入对应基座的弧形卡槽内，配合接触面的微角度斜面设计，会形成越受向外拉力卡合越紧的自锁效应，哪怕门扇受到风压或者意外碰撞，也不会出现松脱移位的情况，相比磁吸式门挡靠磁吸力固定的方式，纯机械卡合的锁紧力可以达到200N以上，完全能满足工业车间通道门、设备防护门这类需要可靠固定的场景需求。解锁动作也符合日常操作习惯，只需要向上扳动杠杆手柄，球头触头就会顺着卡槽的导向斜面脱出，不需要额外施加侧向力，整个解锁过程单手即可完成，操作行程控制在45度转角范围内，不会出现手柄扳动角度过大磕碰门扇表面的问题。

　　在细节设计上，所有活动铰接位置都预留了0.15mm的配合间隙，既不会因为间隙过大出现锁止晃动，也不会因为加工公差导致铰接卡滞，球头触头的表面做了圆弧过渡处理，频繁开合过程中不会出现尖锐边角刮擦构件表面的情况，长期使用的磨损量也能控制在合理范围内。从应用场景拓展来看，这套结构除了用作常规门扇的位置固定，还可以拓展用在小型设备舱门、工具箱翻盖、木质柜体对开门的临时锁紧场景，只需要根据安装面的材质更换对应规格的固定螺钉即可，不需要改动主体结构尺寸。

　　整套构件的外形没有多余的装饰性凸起，安装完成后突出安装面的高度不超过35mm，不会在人员通行时形成勾挂风险，杠杆手柄的末端做了圆弧收边，日常操作接触时不会划手，所有外露的棱边都做了0.5mm的倒角处理，完全符合五金构件的安全设计要求。在建模过程中，所有铰接位置的配合关系都按照实际装配公差做了匹配校验，模拟了1000次开合循环后的磨损余量，确保长期使用后不会出现锁止失效的问题，安装孔的位置也做了通用化设计，和市面上常见的明装式门挡安装孔距保持兼容，替换旧有门挡时不需要重新钻孔，直接利用原有孔位就能完成安装，大幅降低了现场改造的工作量。
