卷材自动裁切送料分切设备结构设计

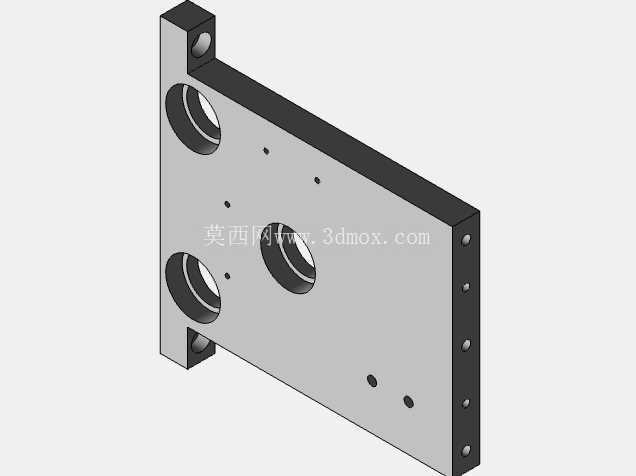

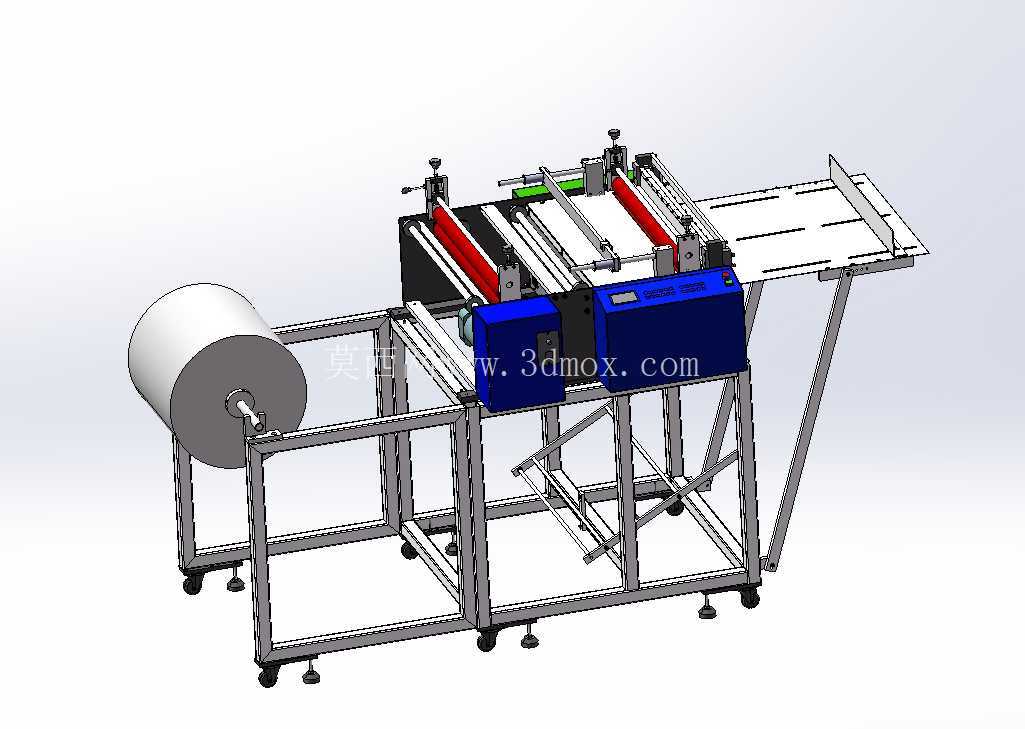

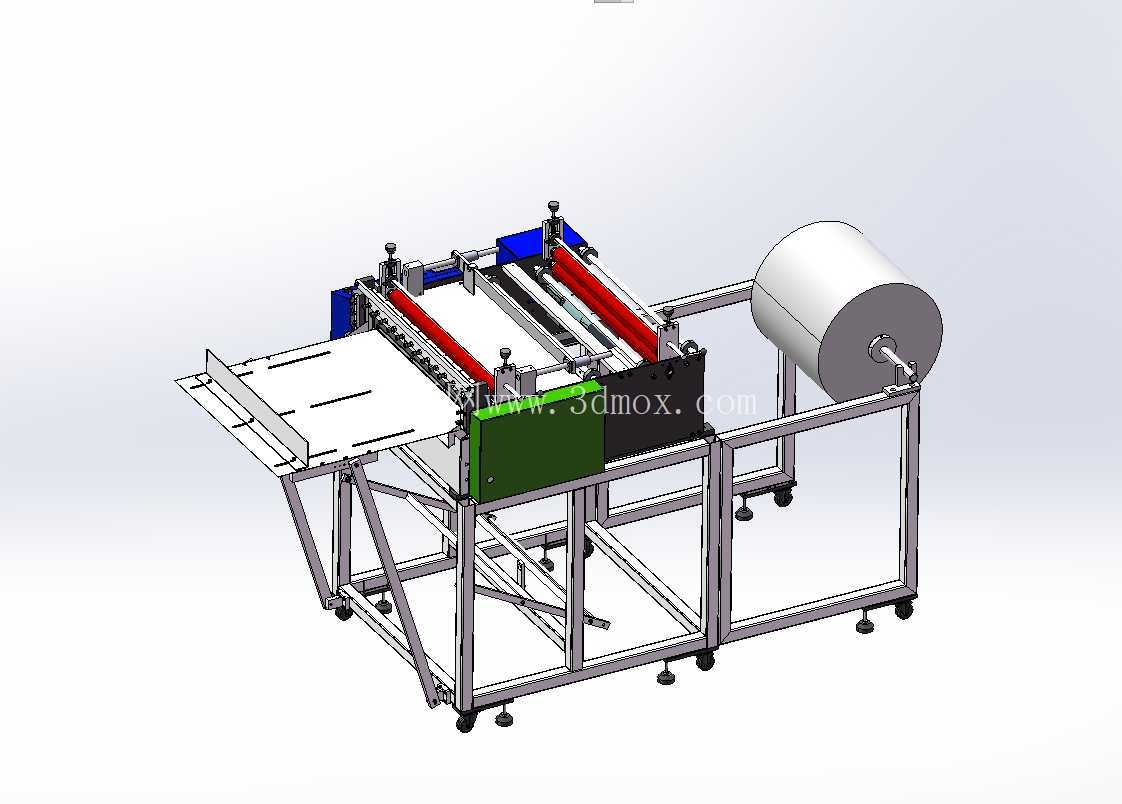

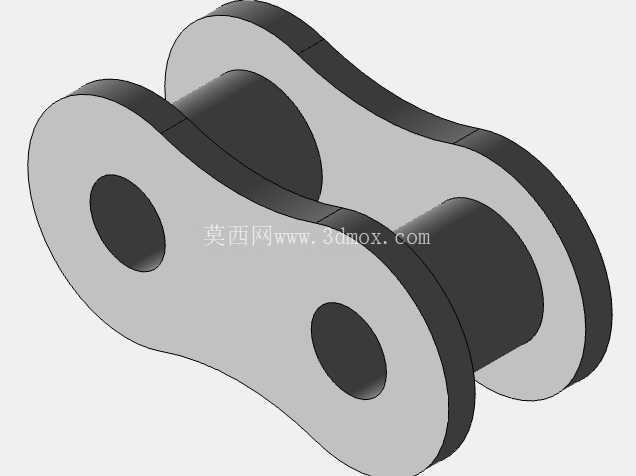

　　该设备主要面向软质卷材的定长分切加工场景，可适配薄膜、无纺布、包装纸、绝缘片等多种卷状柔性物料，在包装耗材生产、电子辅料加工、印刷后道处理等车间产线中承担连续送料、定长裁切、成品出料的核心工序，替代传统人工拉料裁切的作业模式，可有效降低人工操作带来的尺寸误差，同时提升连续加工的节拍稳定性。从整体结构布局来看，设备采用铝型材搭建方管焊接组合的框架主体，底部配置可调脚轮与支撑脚杯，既满足车间内短距离移位的需求，也可在固定工位时通过脚杯调平，抵消地面不平整带来的机架晃动问题，框架整体高度适配站立作业的人机工程要求，操作人员无需弯腰即可完成料卷上料、参数调整、成品收集等常规操作。设备入料端配置气胀式料卷安装轴，可适配不同内径的纸筒料卷，轴端配备阻尼制动结构，可根据料卷实际重量调整阻尼力度，避免送料过程中料卷因惯性过度放料导致的卷材松垮、偏移问题；送料段采用双胶辊夹持送料结构，上辊配置间隙调节手轮，可根据不同厚度的卷材调整夹持压力，既避免压力过大压伤物料表面，也防止压力不足导致送料打滑、定长尺寸不准的问题，送料辊通过伺服电机配合同步带驱动，可通过脉冲信号精准控制送料长度，长度调整范围可覆盖常见的10mm到1000mm裁切需求，长度公差可控制在±0.5mm以内，满足多数常规加工场景的精度要求。

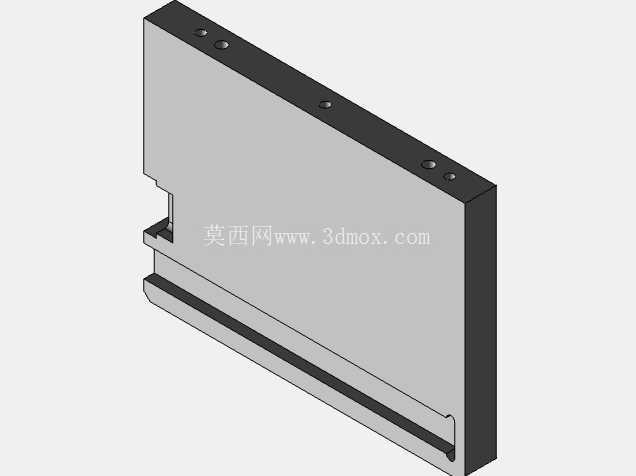

　　裁切单元采用龙门式安装结构，裁切刀采用高速钢横切刀片，刀片通过导轨滑块导向，由气缸驱动完成上下裁切动作，裁切工位前配置光电检测传感器，可识别印刷卷材的色标位置，实现对标裁切功能，适配带印刷图案的包装膜、标签纸等物料的精准裁切需求；裁切刀两侧配置压料结构，裁切动作触发时压料块先压紧卷材两端，再执行裁切动作，避免裁切过程中卷材移位导致的切口歪斜、毛边问题。出料端配置倾斜式接料平台，平台采用不锈钢板制作，表面光滑无毛刺，裁切完成的成品可顺着斜面滑落到接料区域，平台长度可适配最长裁切尺寸的成品承托，避免长尺寸裁切后成品弯折掉落。

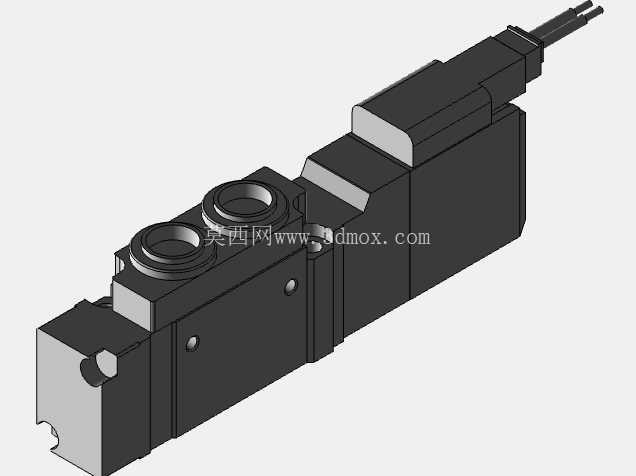

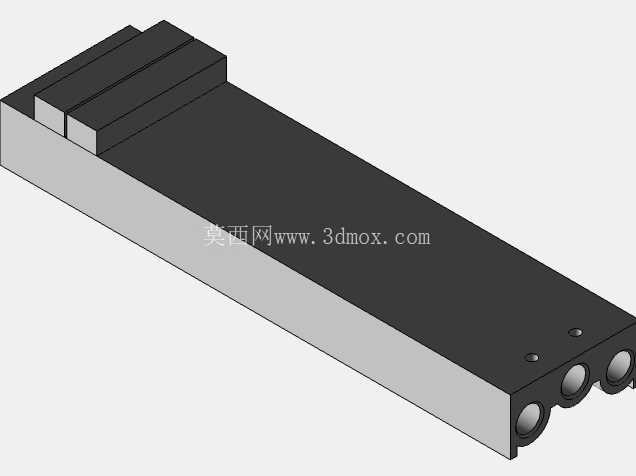

　　设备的控制单元安装在机架侧部的电控箱内，集成了伺服驱动器、气缸电磁阀、调速模块等元件，操作面板设置在设备前端易操作位置，配备参数显示屏与调节按键，可直接设置裁切长度、裁切数量、送料速度等参数，同时配置计数功能，达到设定裁切数量后设备自动停机，方便批量生产时的产量统计。从安装边界来看，设备整体长度约2.2米，宽度约0.8米，高度约1.2米，安装时仅需预留前后各0.5米的操作空间即可，无需额外的地基固定，放置在平整的车间地面即可投入使用，气源接口采用常规8mm快插接头，适配车间通用的0.5-0.7MPa压缩空气气源，供电采用常规220V单相交流电，无需特殊工业供电配置，可快速部署到小型加工车间或者生产线配套工位。

　　在结构设计过程中，充分考虑了日常维护的便捷性，送料胶辊、裁切刀片均采用快拆式安装结构，磨损后无需拆解大量机架结构即可完成更换，所有传动部位的轴承均预留注油孔，可定期加注润滑脂延长使用寿命，机架侧面预留了走线槽，所有线缆、气管均规整布置在槽内，避免外露管线被物料勾挂导致的故障。该设备可单独作为小型加工设备使用，也可对接后续的包装、堆叠、印刷等工序，组成连续化加工产线，适配多品种小批量的柔性加工需求，针对不同材质的卷材，仅需调整送料压力、裁切速度、气缸压力等参数即可完成适配，无需更换大量结构零件，设备整体结构紧凑，运动部件均配置安全防护挡板，避免操作人员误触运动部位造成安全隐患。
