立式螺杆计量三边封包装设备结构设计

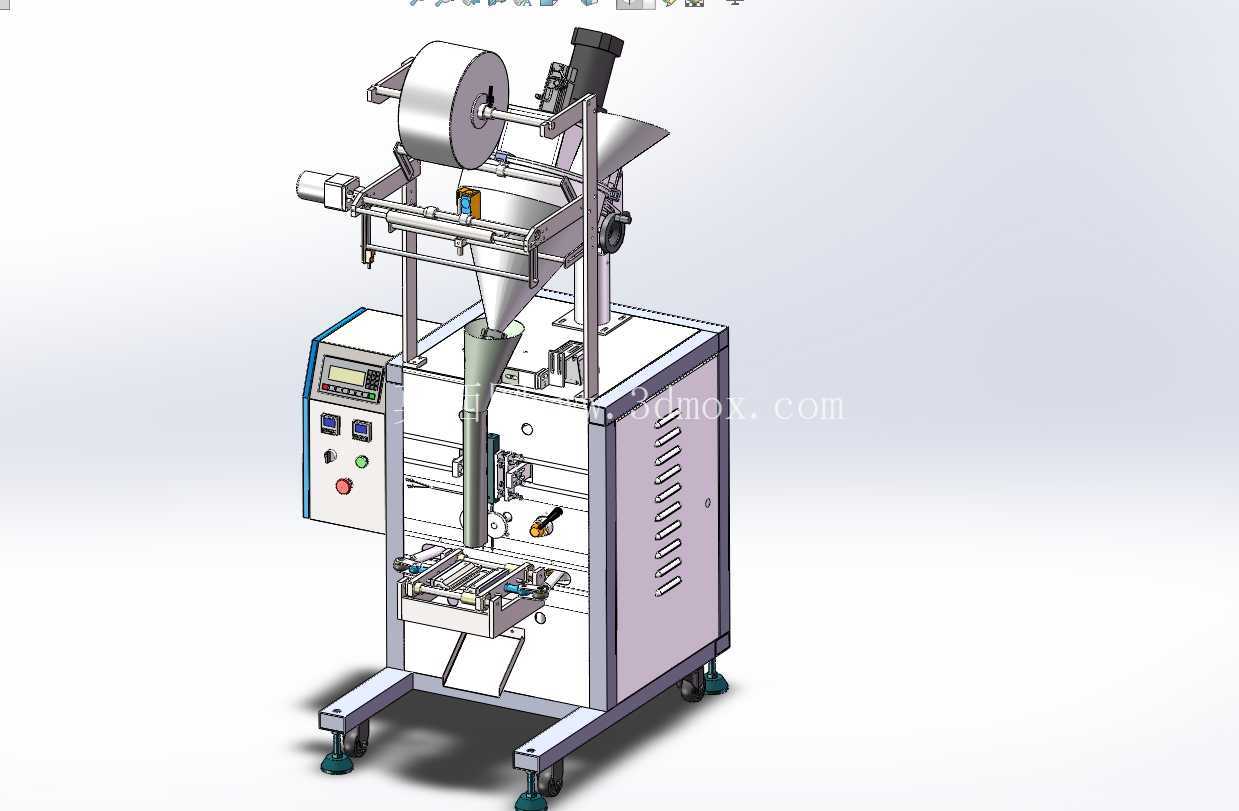

　　这款立式三边封包装设备主要面向粉剂、小颗粒类物料的中小规格袋装封装场景，常见于食品调味粉、医药粉剂、日化小剂量粉料、农业种衣剂等产品的批量生产环节，可独立完成从卷膜上料、计量充填到制袋封口、成品输出的全流程作业，适配多数中小产能生产车间的连线或单机作业需求。设备整体采用立式框架布局，底部配置可调脚轮与支撑脚，既满足车间内转场移动的便利性，也可在固定工位调平后保证运行稳定性，整机安装占地宽度约0.8米、深度约1.1米，机身主体高度约1.7米，顶部卷膜安装位最高处距地面约1.9米，安装时需预留顶部0.3米以上的卷膜更换操作空间，前方预留0.6米以上的操作维护通道，侧面预留0.4米以上的电控柜散热与检修空间即可满足部署要求。

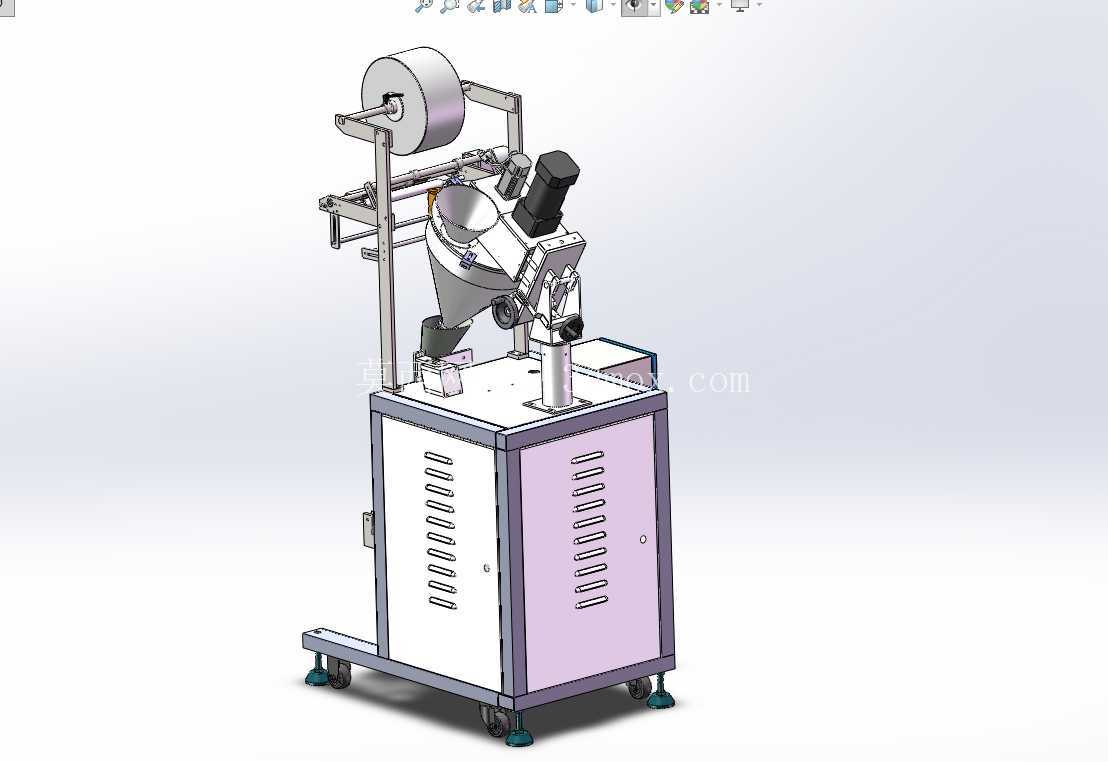

　　设计过程中优先考虑了粉剂类物料的充填精度问题，顶部配置螺杆式计量充填机构，通过伺服驱动控制螺杆转数实现定量下料，料斗设置倾斜导流面避免粉料架桥，充填口深入制袋器内部，减少下料过程中的粉尘飞扬问题，适配10-500g区间的袋装规格调整，更换不同导程的螺杆即可适配不同容重的物料。卷膜走膜路径采用多组导向辊张紧结构，配置色标传感器可自动识别卷膜印刷光标，保证袋长裁切精度，制袋成型器采用可拆卸式设计，更换不同宽度的成型器即可适配不同袋宽的三边封袋型，封合部位采用横封、纵封独立温控结构，可根据包装膜材质（复合膜、镀铝膜、PE膜等）单独调整封合温度与压力，避免出现封合不牢或烫膜破损问题。

　　机身正面集成操作控制面板，将温度控制、参数设置、启停操作、故障提示模块集中布置，操作人员无需绕行设备即可完成参数调整与日常操作，电控柜布置在机身侧方，散热槽采用竖向开槽设计，避免车间粉尘落入柜内，同时预留走线槽位置方便后期加装打码、排气等附加功能模块。成品输出部位采用倾斜式出料导槽，封切完成的成品袋可顺着导槽滑落到下方接料工位或输送线上，避免成品摔袋破损。走膜、封合、计量、裁切的动作时序通过逻辑联动控制，各动作节点设置位置检测传感器，出现缺膜、料位不足、封合温度异常、卡袋等情况时可自动停机并提示故障位置，减少设备空转与废品率。

　　设计时充分考虑了日常维护的便利性，所有导向辊、传动部位的轴承座均采用外露式安装，无需大面积拆解机身即可完成润滑维护，料斗与物料接触部位采用快拆式连接结构，无需工具即可拆卸清洗，满足多品类物料切换生产时的清洁要求。整机框架采用方管焊接后做表面喷塑处理，接触物料部位采用304不锈钢材质，符合食品、医药类生产的卫生要求，传动结构集中布置在机身内部，外侧设置防护门板，避免传动部件外露带来的安全隐患，同时减少车间粉尘附着在传动结构上造成的磨损问题。
