可折叠式四旋翼航拍无人机结构设计

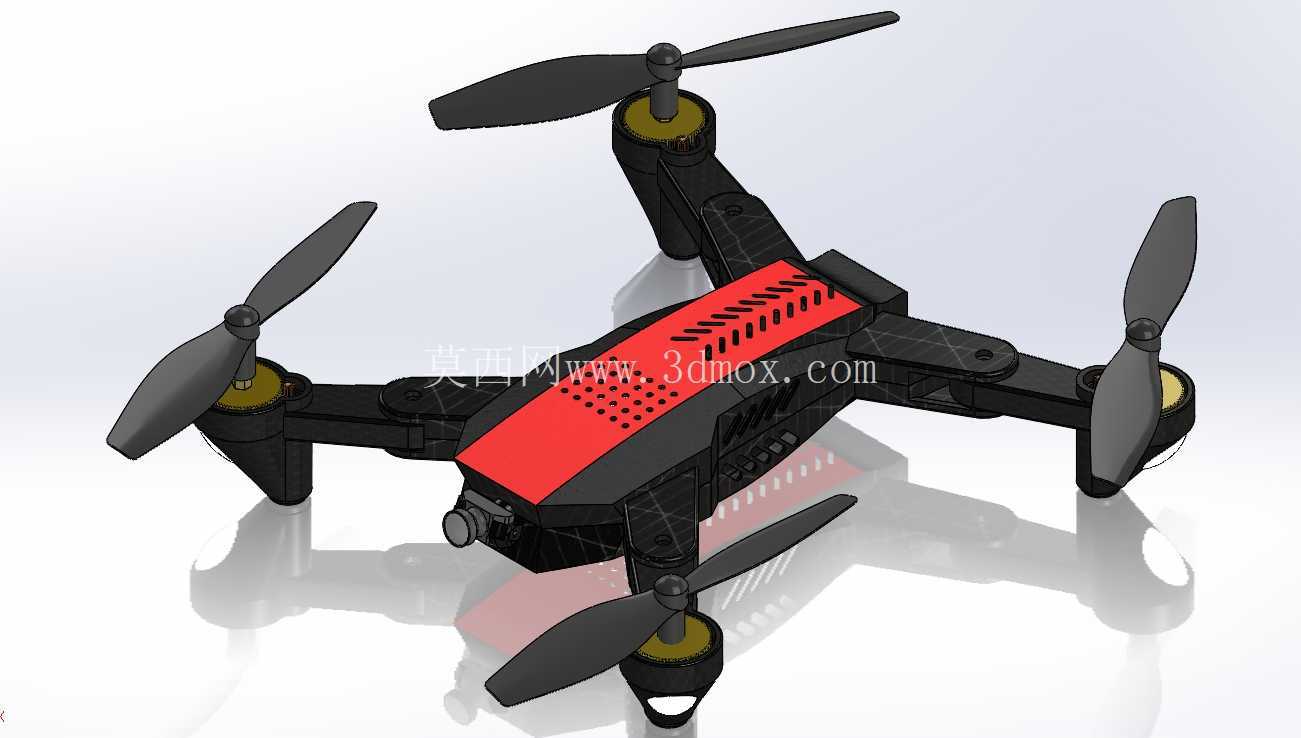

这款折叠式四旋翼无人机的结构设计，首先围绕便携性与作业稳定性的平衡展开，机臂采用铰接式折叠结构，收纳状态下四个机臂可向机身侧方收拢，整体收纳尺寸仅为展开状态的40%左右，能够轻松放入常规尺寸的工具包或摄影背包中，适配外场作业、户外航拍、小型场地巡检等需要频繁转场的使用场景。展开状态下机臂通过卡扣式定位结构锁止，锁止面设置有定位凸台与防滑阻尼垫，能够避免飞行过程中机臂受旋翼振动出现松脱移位，保证四个旋翼的安装平面度误差控制在0.2mm以内，降低飞行时的姿态控制偏差。

机身主体采用上下壳扣合的装配结构，上壳表面开设阵列式通风散热槽，槽孔走向顺着飞行时的迎面气流方向设计，能够在飞行过程中引导气流穿过机身内部，带走飞控板、电调、电池模块工作产生的热量，避免密闭机身内部热量堆积导致元器件工作稳定性下降。机身前端预留有摄像头安装位，安装位设置有减震缓冲胶垫安装槽，可搭配两轴或三轴微型增稳云台使用，能够过滤旋翼转动产生的高频振动，保证航拍画面的清晰度，适配低空航拍、电力线路巡检、农田墒情监测、小型活动现场拍摄等多种作业需求。

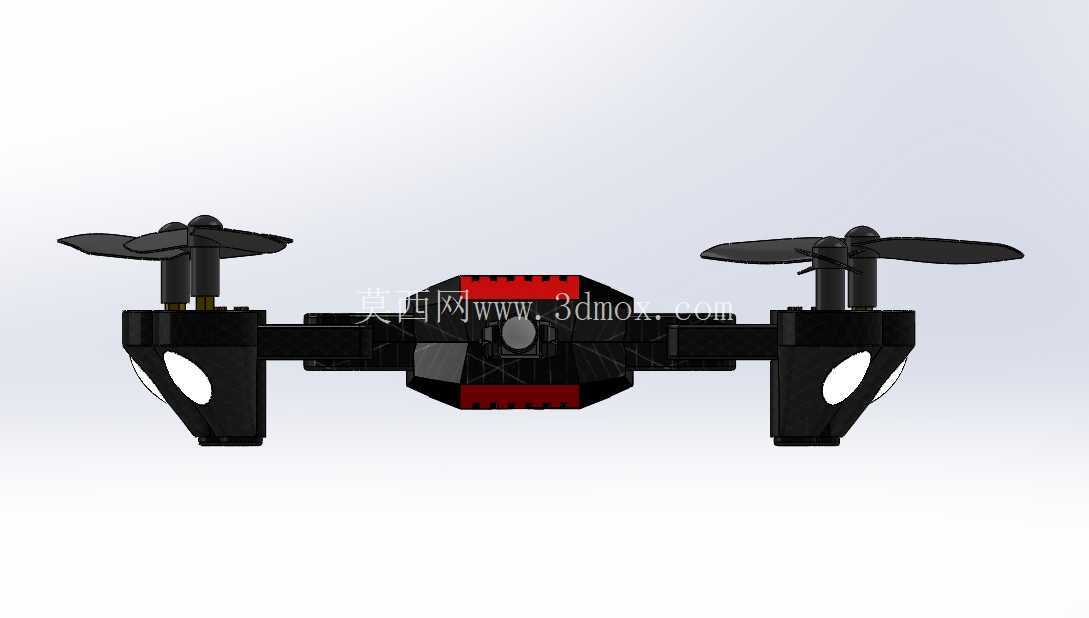

四个旋翼组件分别安装在机臂末端的电机座上，电机座采用下沉式设计，电机安装端面与机臂上表面存在3mm的高度差，能够避免螺旋桨转动时与机臂结构发生剐蹭，同时电机座内部预留有电机走线槽，电调连接线可通过机臂内部的空腔走线至机身主控舱，避免线材外露在飞行过程中受气流扰动产生晃动，降低飞行阻力的同时也能减少线材老化破损的概率。螺旋桨采用快拆式安装结构，桨根设置有弹性卡扣，无需额外工具即可完成螺旋桨的拆装更换，外场作业时若出现桨叶磕碰损坏，可快速完成备件更换，减少作业等待时间。

机身底部预留有电池仓与扩展安装接口，电池仓采用抽拉式结构，仓盖设置有弹性锁扣，能够在飞行过程中固定电池位置，避免电池受振动移位导致供电接触不良，同时抽拉式结构支持快速更换电池，提升单架次作业的衔接效率。扩展接口可根据作业需求搭载不同的功能模块，比如微型喊话器、小型抛投装置、气体检测传感器等，拓展设备的使用场景。起落架采用与机臂一体化的延伸式设计，无需额外安装独立起落架，能够在降落时为机身底部的摄像头、电池模块提供足够的离地间隙，避免降落时地面凸起物磕碰损伤机载设备，同时一体化起落架的结构重量更轻，能够减少不必要的飞行负载，提升续航表现。

从结构强度设计角度来看，机臂主体采用加筋结构设计，在保证壁厚1.2mm的轻量化前提下，机臂内部设置有纵向加强筋，能够提升机臂的抗弯折强度，在发生轻微磕碰或硬着陆时，机臂不会出现轻易断裂变形的情况。机身内部设置有多个安装柱，飞控板、电调板、接收模块均可通过螺丝直接固定在安装柱上，安装柱的高度经过匹配设计，能够保证各个元器件之间留有足够的布线间隙，同时避免元器件与机身壳体内壁直接接触，减少振动传递。整机的装配间隙控制在0.1mm以内，上下壳扣合后无明显错位缝隙，既能够提升整机的外观一致性，也能避免飞行过程中缝隙处产生气流啸叫，降低飞行噪音。

在实际作业场景中，这款四旋翼无人机可适配小范围的航测作业，搭配对应的航拍模块能够完成小区域的地形测绘、施工进度记录等工作，也可用于室内场馆的巡检作业，折叠后的小尺寸能够方便带入室内空间，展开后即可快速起飞作业。针对消费级航拍场景，其轻量化的结构设计能够降低整机起飞重量，在相同电池容量下获得更长的悬停时间，满足普通用户的日常航拍需求。结构设计过程中充分考虑了零部件的通用性，电机安装孔位采用市面上主流微型无刷电机的通用孔距，螺旋桨采用通用的快拆接口，用户可根据自身需求更换不同规格的动力组件，调整整机的动力输出特性，适配不同载重的作业需求。
