掌心尺寸四旋翼迷你飞行器结构设计

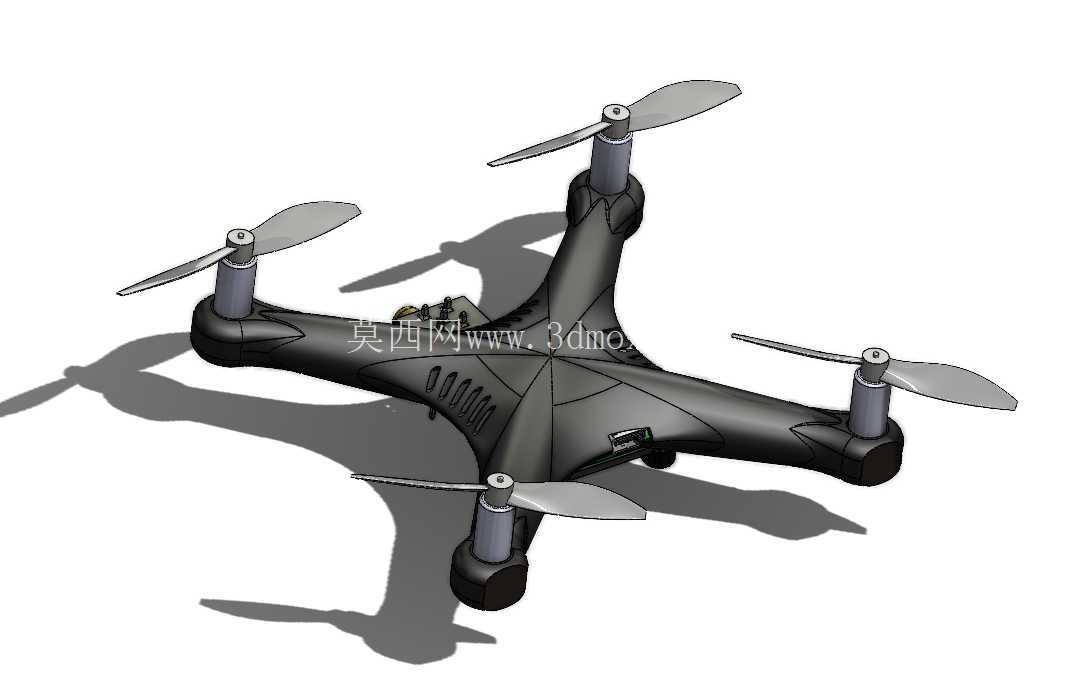

这款掌心尺度的四旋翼飞行器，核心围绕Coreless 720空心杯电机完成动力匹配，整套控制架构基于Arduino开源硬件平台搭建定制控制板，整体结构完全适配手掌持握的尺寸边界，机臂采用一体化十字辐射布局，四个动力轴沿中心对称分布，旋翼旋转平面与机身主体保持平行，避免飞行过程中桨叶与机身结构产生干涉。从实际应用场景来看，这类微型飞行器可作为室内狭小空间巡检的载体，也能充当高校嵌入式开发、飞控算法验证的实验平台，相比大尺寸多旋翼机型，它的收纳与携带门槛极低，不需要专门的防护箱，日常可直接放入随身口袋，在室内飞行时不会因为大尺寸桨叶的转动对周边物品、人员造成磕碰伤害，适合在实验室、小型展厅这类封闭空间内完成短距离的飞行测试。

设计过程中优先考虑了动力与重量的平衡，空心杯电机的自重远低于常规有刷外转子电机，配合轻量化的机身结构，能在有限的电池容量下尽可能延长续航时间，机身主体的曲面造型并非单纯的外观装饰，每一处曲面过渡都对应了内部元器件的安装空间：中心区域预留了控制板、电池的安装位，四个机臂内部走通电机供电线路，避免线材外露影响气动效率，同时机臂末端的电机安装座做了下沉式设计，让电机轴线与机臂上表面保持固定高度差，抵消桨叶旋转时产生的下洗气流对机身稳定性的干扰。

从安装边界来看，四个旋翼的旋转直径完全控制在掌心覆盖范围内，机身底部预留了微型摄像头、气压计这类扩展传感器的安装接口，不需要额外破坏机身结构就能完成功能拓展，控制板的固定位采用卡扣式设计，替代传统螺丝固定，进一步降低整机自重，同时方便后期对控制板进行调试、更换。机身外壳的曲面过渡做了圆角处理，没有尖锐棱角，一方面是避免持握时划伤手部，另一方面也能在发生轻微碰撞时分散冲击力，降低外壳碎裂的概率。

在结构强度设计上，机臂与中心主体采用一体化成型结构，没有额外的拼接接缝，避免飞行过程中机臂因为电机振动产生松动，每个电机安装座的位置都做了局部加厚处理，抵消电机高速转动时产生的共振，桨叶采用轻量化的硬质塑料材质，动平衡精度匹配空心杯电机的转速区间，不会因为高转速产生过大的振动传递到机身，影响飞控传感器的采样精度。控制板的布局充分考虑了电磁干扰问题，电源模块与信号模块分区布置，电机驱动线路远离飞控的陀螺仪、加速度计采样区域，避免电机运转时的电磁干扰影响飞控姿态判断。

实际使用中，这类微型飞行器的操控门槛较低，因为尺寸小、重量轻，即使发生误操作碰撞到障碍物，也不会对周边物体造成明显损伤，同时自身结构的抗冲击性也能应对日常的轻微磕碰。机身底部的起落结构做了简化设计，没有额外加装突出的起落架，依靠机身底部的曲面凸起完成降落支撑，进一步压缩了整机的外形尺寸，让整体结构更加紧凑。在气动设计上，机身表面的流线型曲面能降低飞行时的空气阻力，配合对称的机臂布局，让四个旋翼的下洗气流能够均匀分布，提升飞行过程中的姿态稳定性，即使在室内有轻微空气流动的环境下，也能保持稳定的悬停状态。
