城市大气环境监测四旋翼飞行装置

这套四旋翼飞行装置的核心定位是城市低空域的空气质量移动监测，区别于固定点位的环境监测站，它可以灵活抵达街巷上空、工业园区厂界、施工围挡上方等固定监测设备难以覆盖的区域，完成不同高度层的大气参数采集，填补了地面监测与卫星遥感之间的低空数据空白。日常作业中，它可以按照预设航迹巡航，实时回传所在位置的PM2.5、PM10、挥发性有机物、氮氧化物等污染物浓度数据，也可以针对突发的异味投诉、废气偷排嫌疑点位做悬停定点检测，为环境执法提供直观的点位数据支撑。

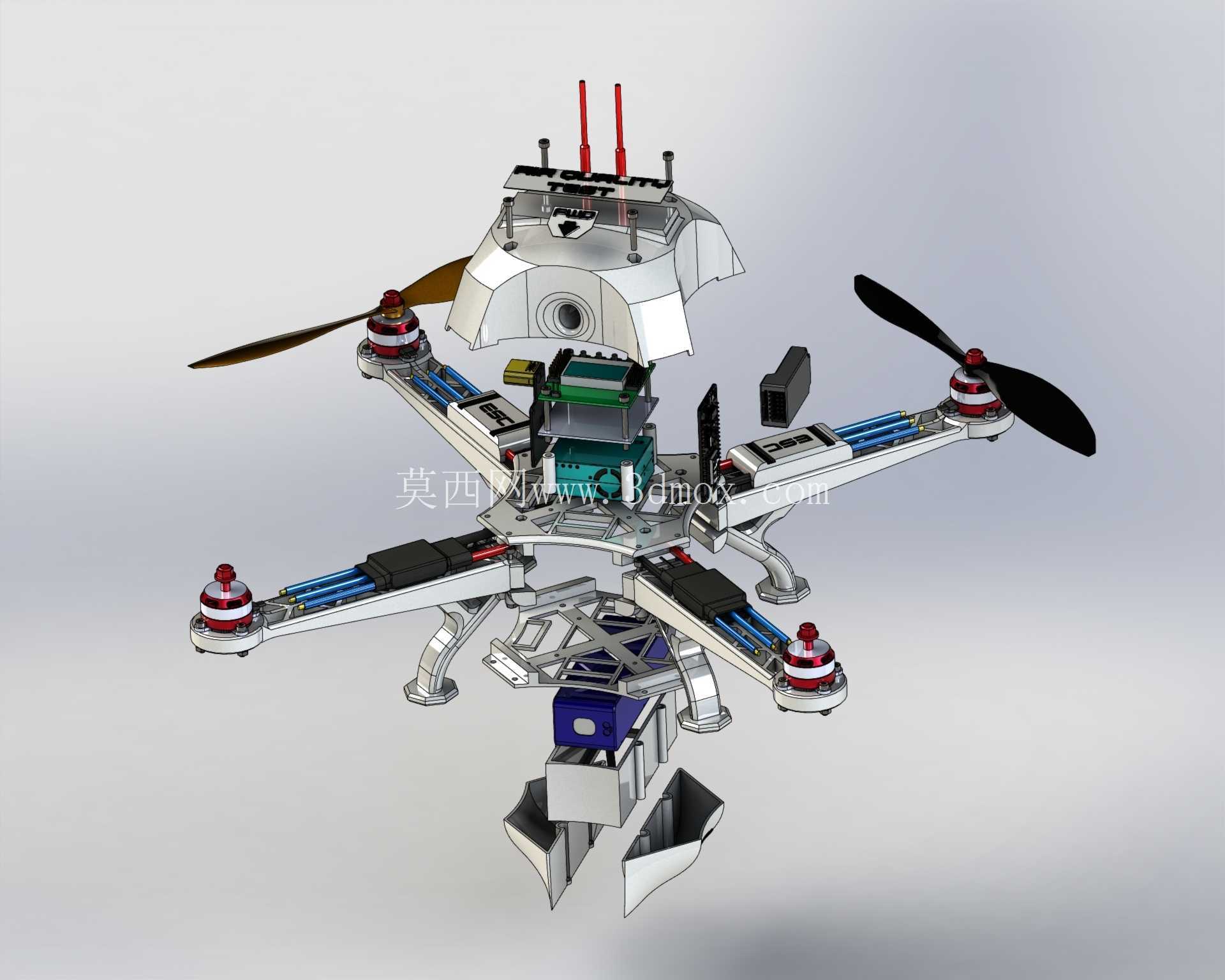

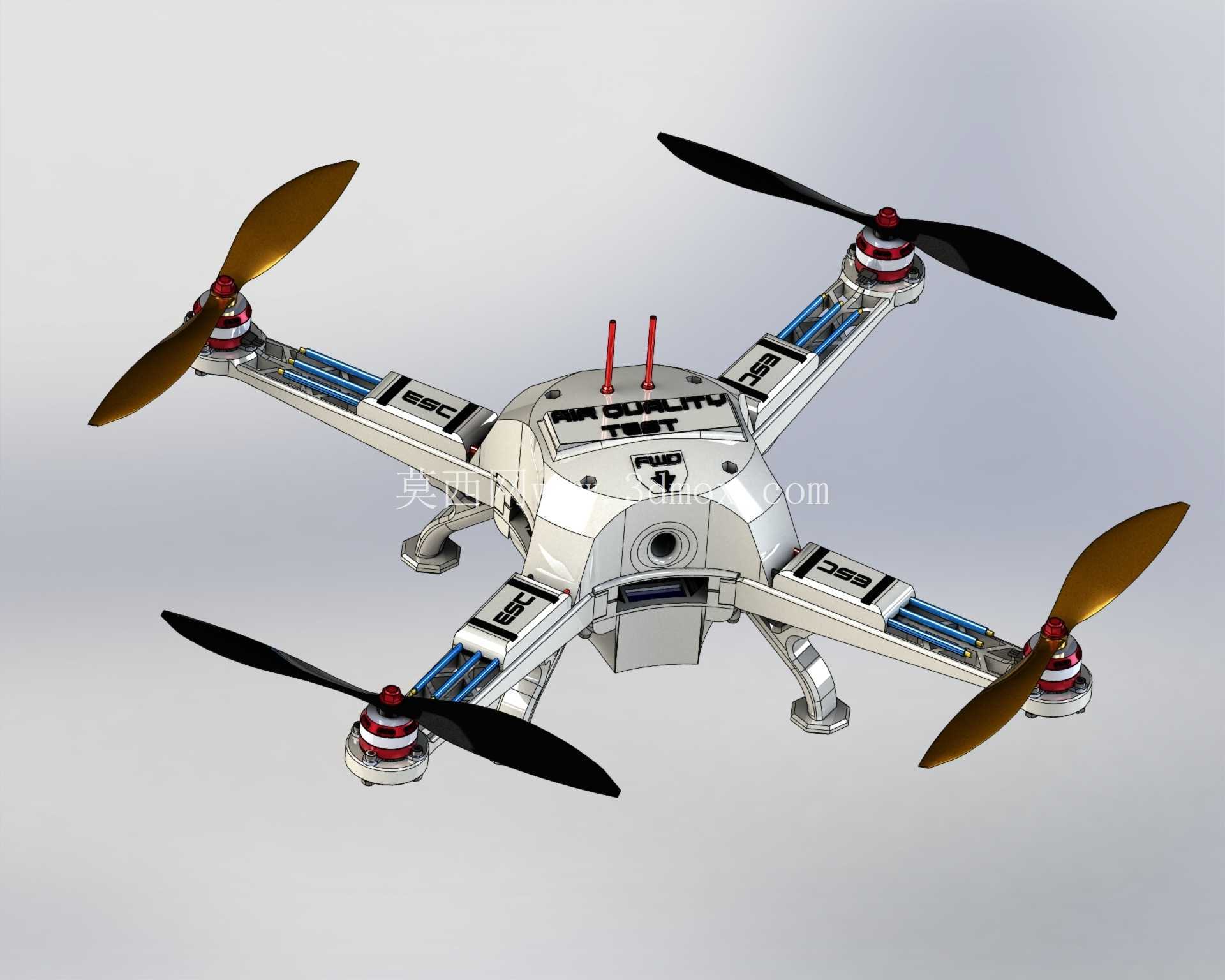

从结构设计逻辑来看，整机采用X型四旋翼布局，这种布局的动力冗余度足够，单桨出现动力异常时仍能维持可控迫降，适合在城市建筑密集的复杂空域作业。机臂采用碳纤复合材质的中空结构，一方面将电调的供电线、信号走线全部收纳在臂体内部，避免低空飞行时线缆剐蹭建筑外墙、树枝造成故障，另一方面中空结构可以引导飞行时的迎面气流带走电调工作产生的热量，不需要额外加装散热结构就可以满足长航时巡航的散热需求。机臂与中心主机身采用快拆式锁扣连接，日常转场运输时可以快速拆下四个机臂，缩小收纳体积，作业前不需要借助额外工具，手动扣紧锁扣就能完成组装，锁扣位置设计了防松定位销，避免飞行过程中振动导致锁扣松脱。

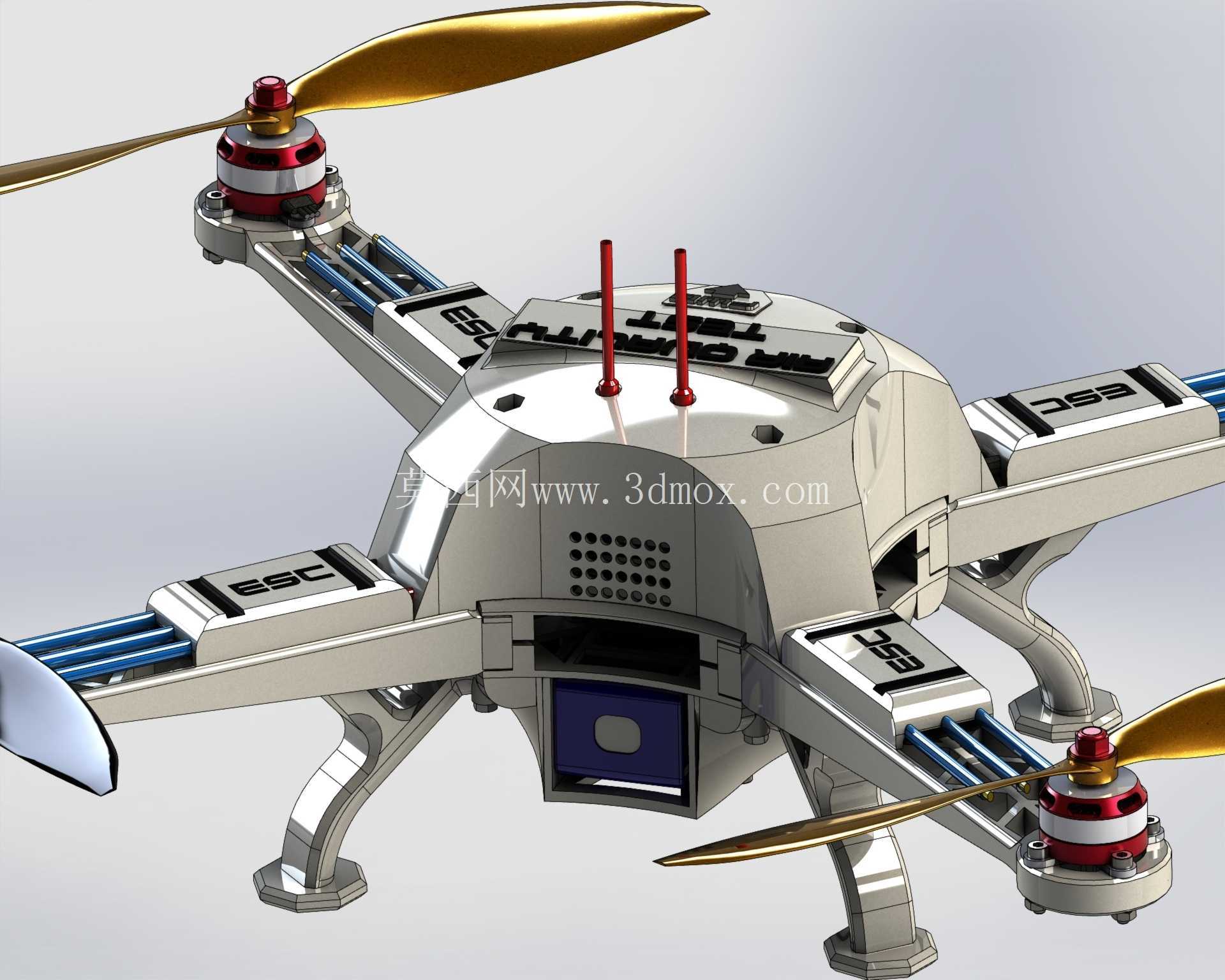

中心主机身的上盖预留了两根通讯天线的安装位，分别对应遥控信号链路和数传信号链路，两根天线呈一定夹角布置，不管飞行器处于什么飞行姿态，都能保证至少有一根天线处于信号最佳朝向，避免城市楼宇遮挡导致的信号断连。机身前部集成了视觉避障模组，在低速巡航和定点悬停时，可以实时识别前方的电线、树枝、建筑突出物等障碍，自动调整飞行轨迹规避，降低低空作业的碰撞风险。机身下部预留了标准化的载荷安装位，可以根据不同的监测需求快速更换气体检测模组、颗粒物采样模组、温湿度气压传感器等不同载荷，安装位采用统一的快装接口和供电通讯接口，更换载荷后不需要重新做整机重心配平，接口的通讯协议做了通用化适配，不同厂家的标准监测模组都可以直接接入飞控系统，实现数据的同步采集与回传。

起落架采用弹性金属材质的弓形结构，固定在机臂靠近电机座的位置，这种设计不会遮挡机身下部载荷的检测进气口和采样口，同时弓形结构的形变可以吸收降落时的冲击能量，即使在不太平整的屋顶、硬化路面降落，也不会把冲击直接传递到机身内部的传感器和飞控板上，避免精密检测元件受冲击出现精度偏移。旋翼部分采用两叶折叠桨设计，日常收纳时桨叶可以顺着机臂方向折叠，进一步缩小收纳体积，桨尖做了切角处理，可以降低飞行时的翼尖涡流噪声，在居民区上空作业时减少对居民的噪声干扰。

从安装边界尺寸来看，机臂展开后整机的对角轴距控制在450毫米级别，属于小型低空作业飞行器范畴，起飞全重控制在1.2千克以内，不需要申请特殊空域审批就可以在城市非禁飞区开展常规监测作业。机身中心的载荷舱内部预留了30毫米见方的安装空间，可以容纳常规的电化学气体检测模组和颗粒物激光散射传感器，载荷供电直接从机身主电源分路引出，不需要给监测模组单独配置电池，有效降低整机起飞重量。机臂上的电调安装位做了嵌入式开槽设计，电调嵌入臂体后表面与臂体外壁齐平，不会额外增加飞行风阻，同时开槽位置预留了导热垫贴合面，可以把电调工作产生的热量直接传导到碳纤机臂上，借助机臂的大表面积完成被动散热。

在实际作业适配性设计上，整机的重心严格控制在中心机身的几何中心位置，不管是搭载轻量的气体检测模组还是稍重的颗粒物采样模组，只要载荷重量不超过200克，就不需要额外调整配重块，飞控的自稳参数可以自动适配小幅的重心偏移。机身外壳采用ABS工程塑料注塑成型，外壳接缝处做了密封胶条设计，可以抵御小雨天气下的作业需求，应对城市日常巡查时的突发阵雨天气，避免雨水渗入机身内部损坏电路和传感器。旋翼电机座下方设计了独立的LED航行灯，在光线不足的清晨、傍晚作业时，地面操作人员可以清晰判断飞行器的朝向和位置，提升低空作业的操控安全性。
