X向运动核心数控雕刻路由执行机构

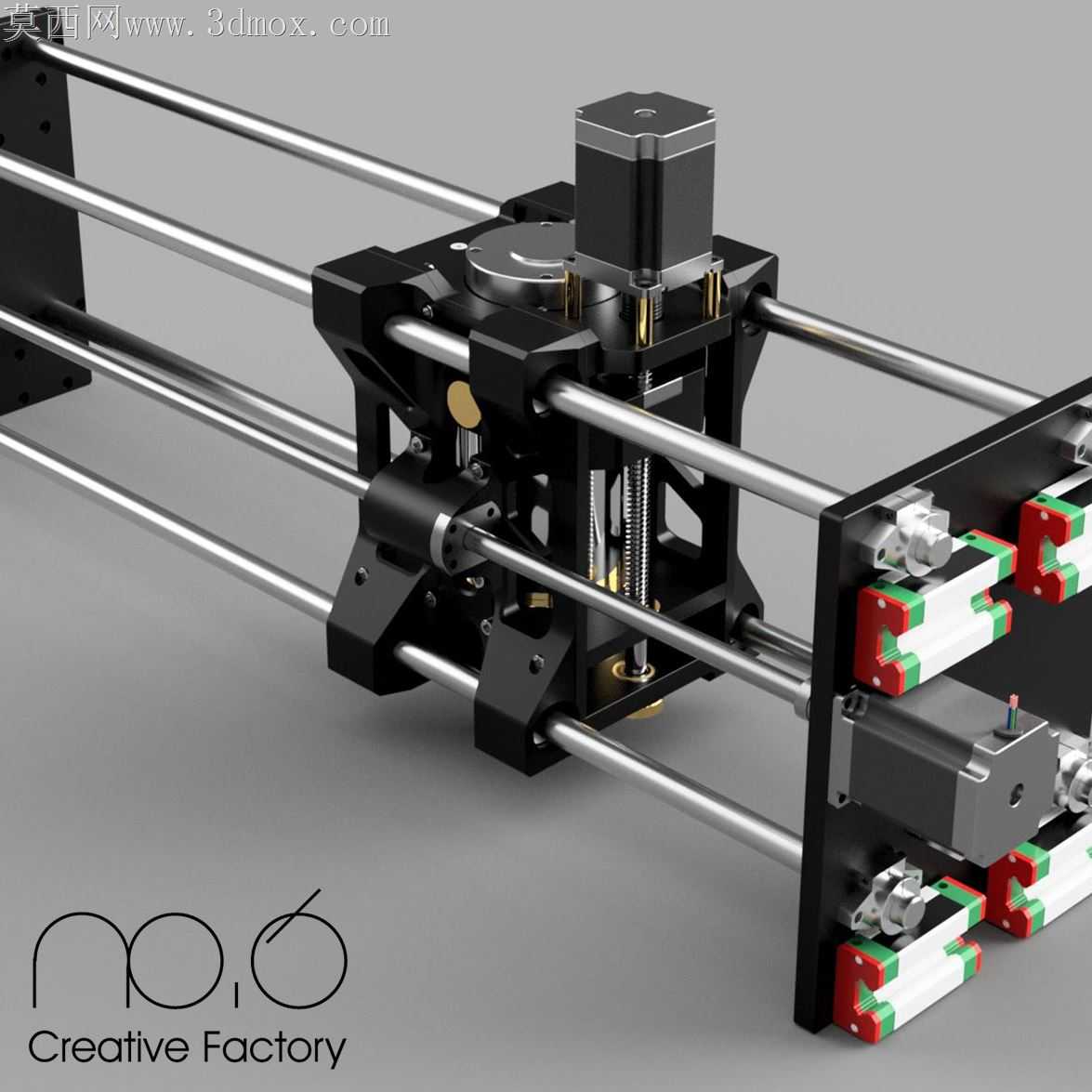

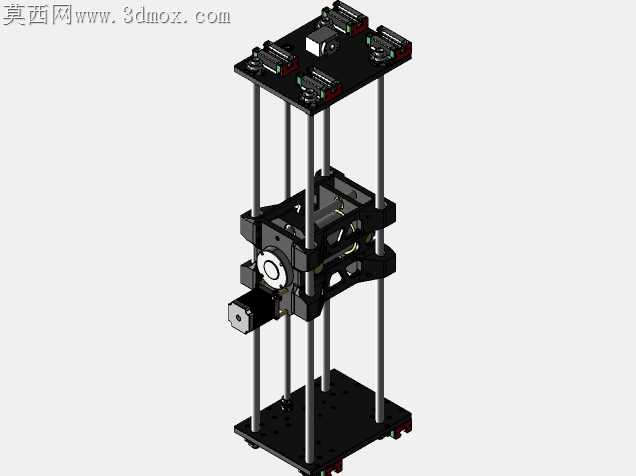

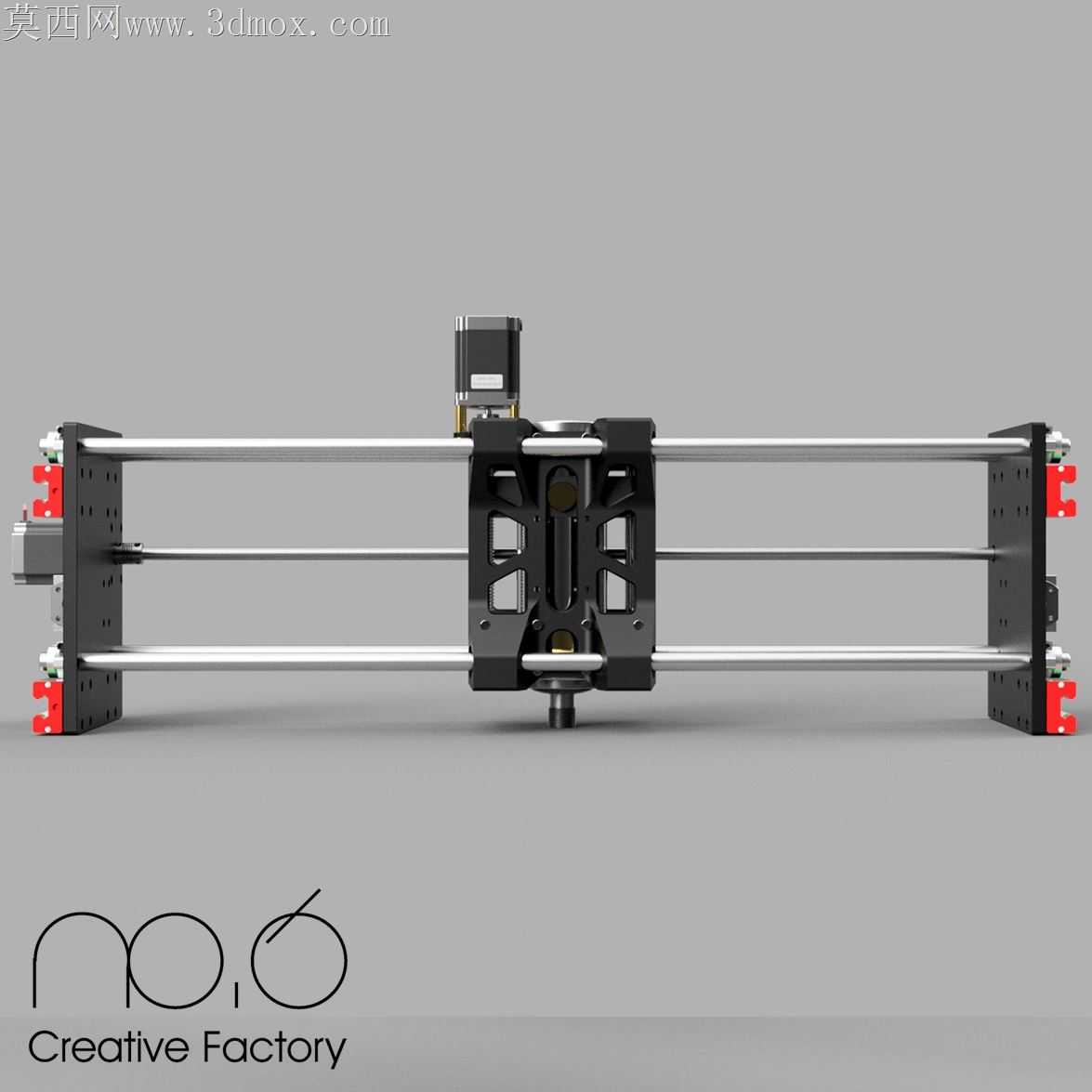

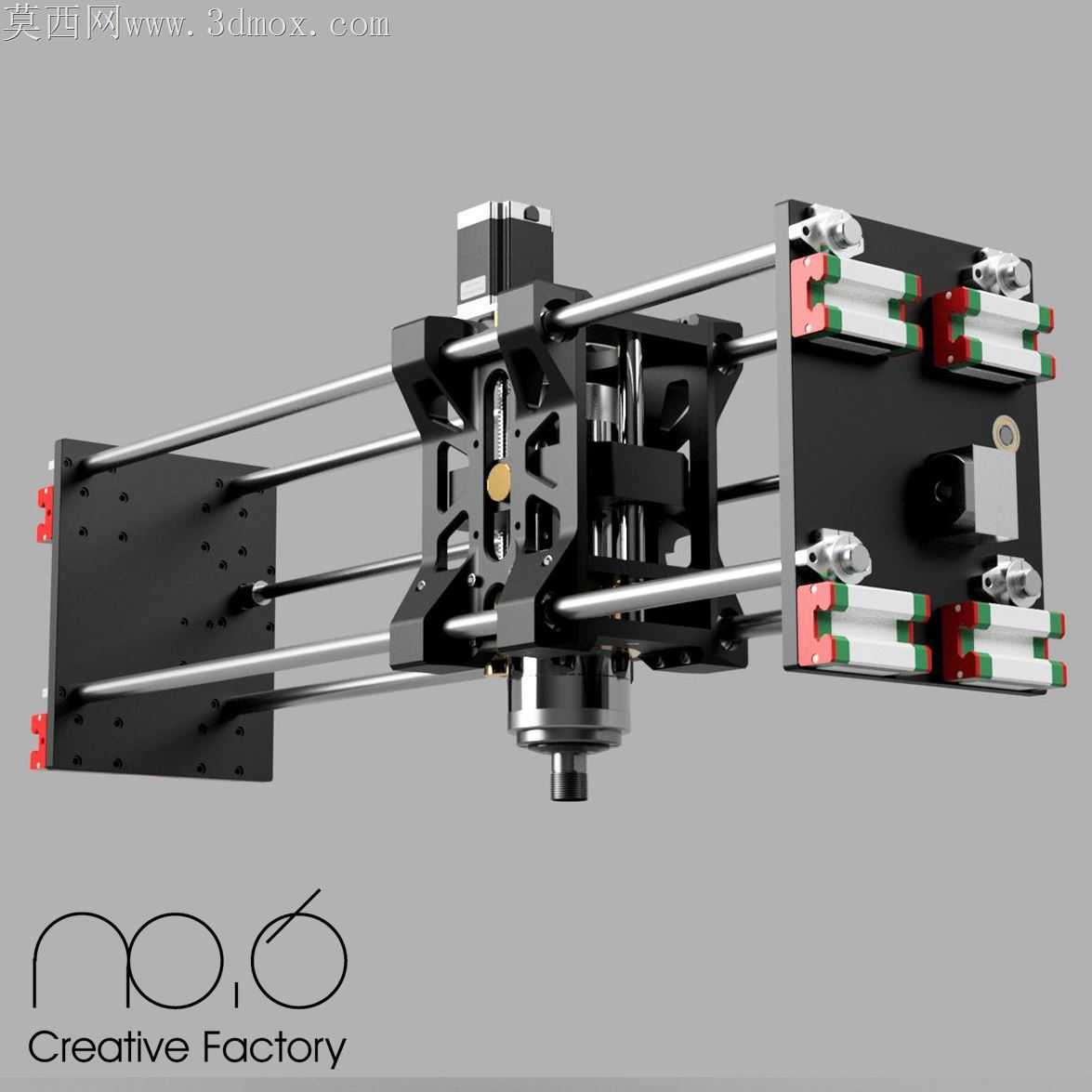

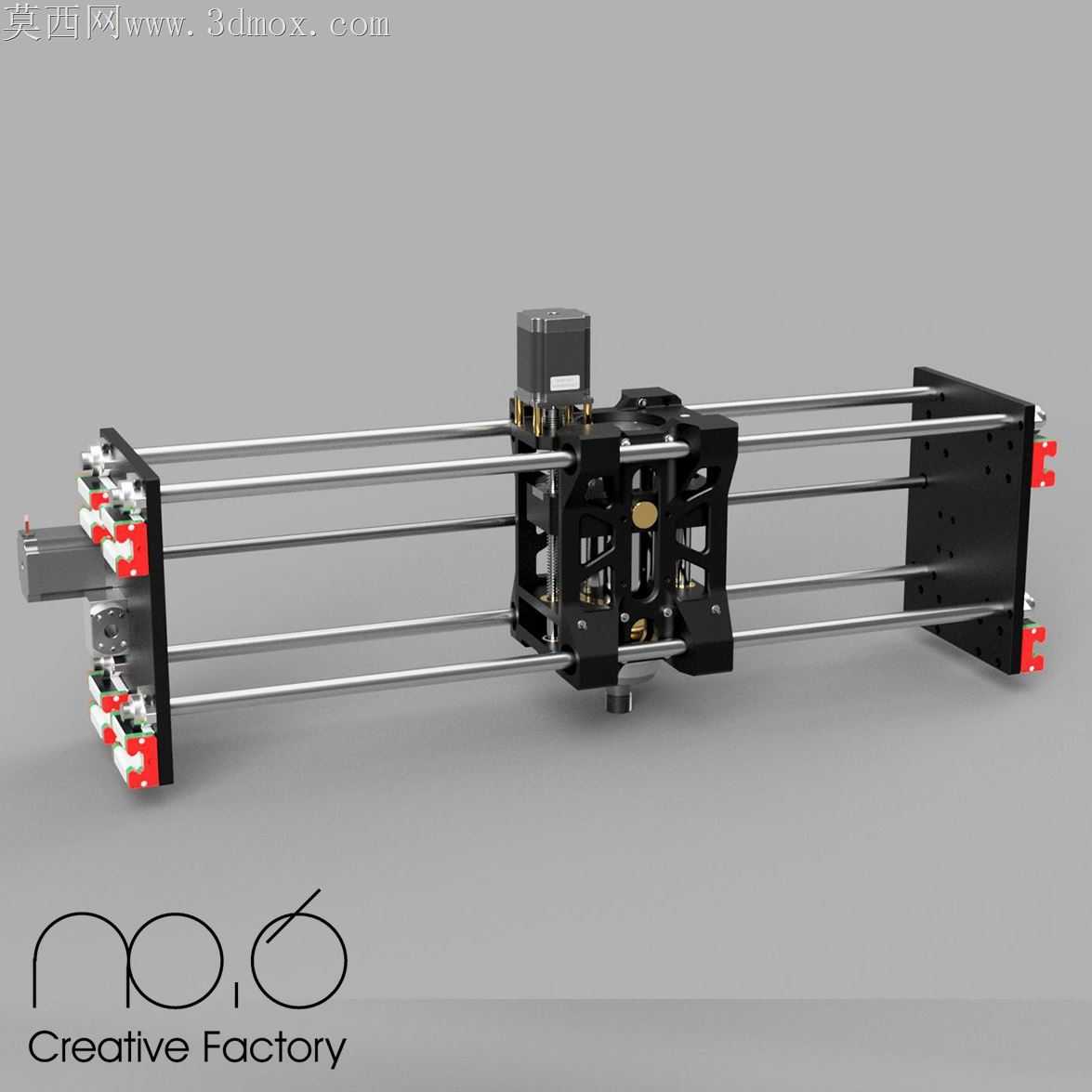

桌面级数控加工设备最容易被忽略的加工痛点，就是X向运动时的悬臂震颤——不少入门级设备为了压缩装配成本，会把主轴安装座直接固定在单根光杆上，高速走刀时主轴的径向跳动会顺着光杆传导到工件表面，切出来的亚克力边缘会出现规律性的波纹，切软金属时甚至会出现断刀的情况。这套以X向运动为核心的执行机构，从装配逻辑上直接规避了这类隐患。光杆采用上下双组平行排布，每侧搭配两组带预压的线性滑块，滑块和安装板之间没有用常见的沉头螺丝硬锁，而是留了0.02mm的调整间隙，装配时可以靠塞尺微调四个滑块的同轴度，避免光杆被别弯产生运动阻尼。主轴固定座做了镂空的筋位设计，不是为了视觉上的轻量化，而是让主轴工作时的热量能顺着筋位快速散出，连续工作两小时也不会因为热胀导致夹头偏移。两侧的安装板上提前加工了定位销孔，和导轨滑块对接时不用反复打表找正，销钉敲进去就能保证两侧安装面的平行度误差控制在0.01mm以内，比纯靠螺丝锁紧的装配方式效率高了近三倍。走线槽藏在导轨侧方的空隙里，不会跟着X轴来回拖动剐蹭工件，拖链的弯曲半径刚好匹配线缆的最小弯折要求，长时间往复运动也不会出现线皮破损的情况。主轴下方的安装位预留了不同规格的夹头适配空间，不用拆整个固定座就能更换不同直径的刀具，换刀时间能缩短一半以上。两端的限位触发块做了可调式设计，拧松固定螺丝就能微调X轴的行程范围，加工不同尺寸的工件时不用重新编写软限位参数，靠机械硬限位就能避免超程撞机。滑块上的注油孔刚好对着导轨接触面，日常维护时不用拆外罩就能直接加注润滑脂，不会因为积尘导致滑块卡滞。整个机构的零件没有复杂的曲面结构，所有安装面都是平面，用普通的数控铣床就能加工，不需要五轴设备就能完成所有零件的制作，小批量生产时的加工成本能压得很低。装配时不需要专用的工装夹具，只要靠定位销和简单的塞尺就能完成全部组装，新手跟着装配流程操作也能把运动精度控制在合格范围内，不会出现装完之后运动卡顿的问题。
