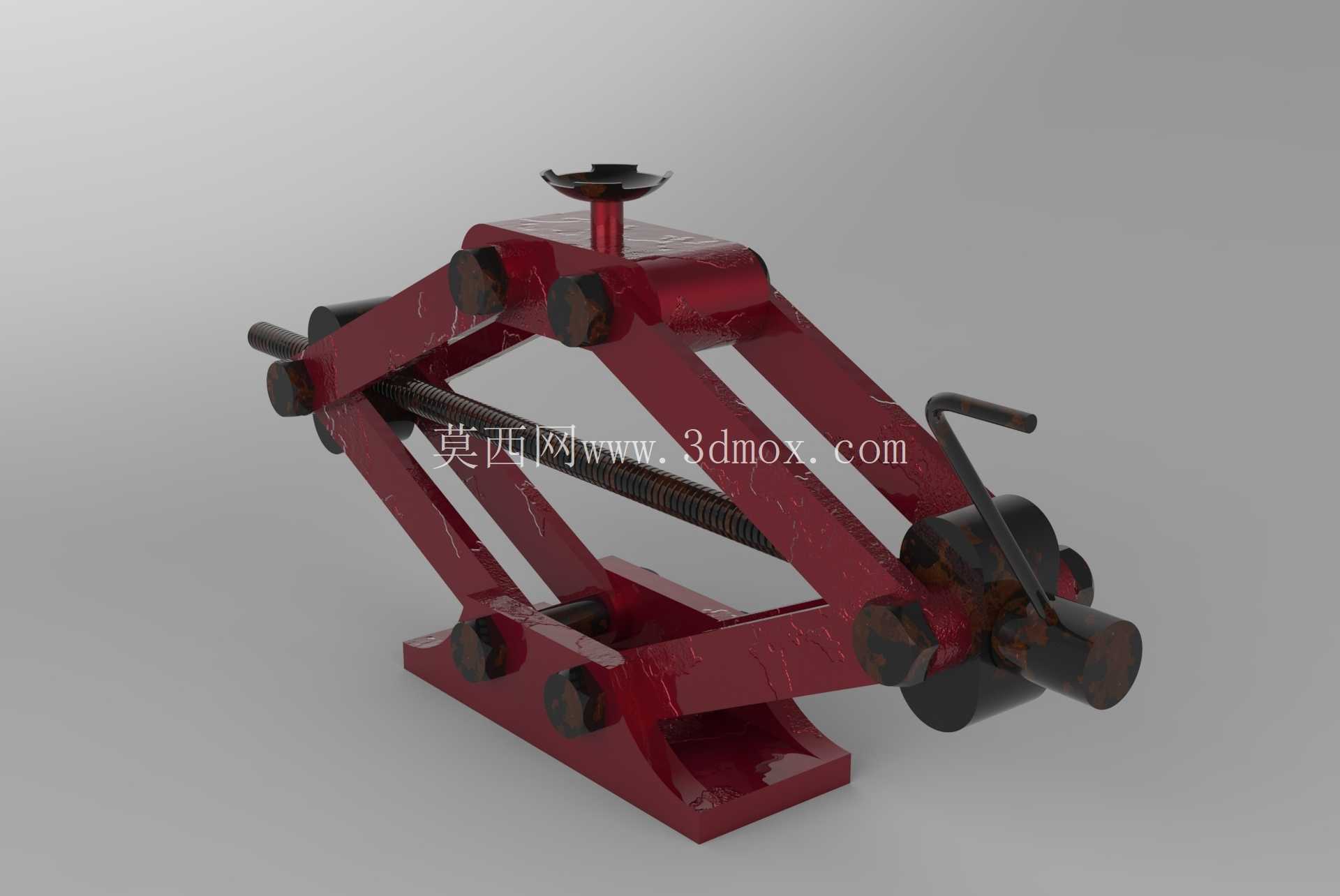

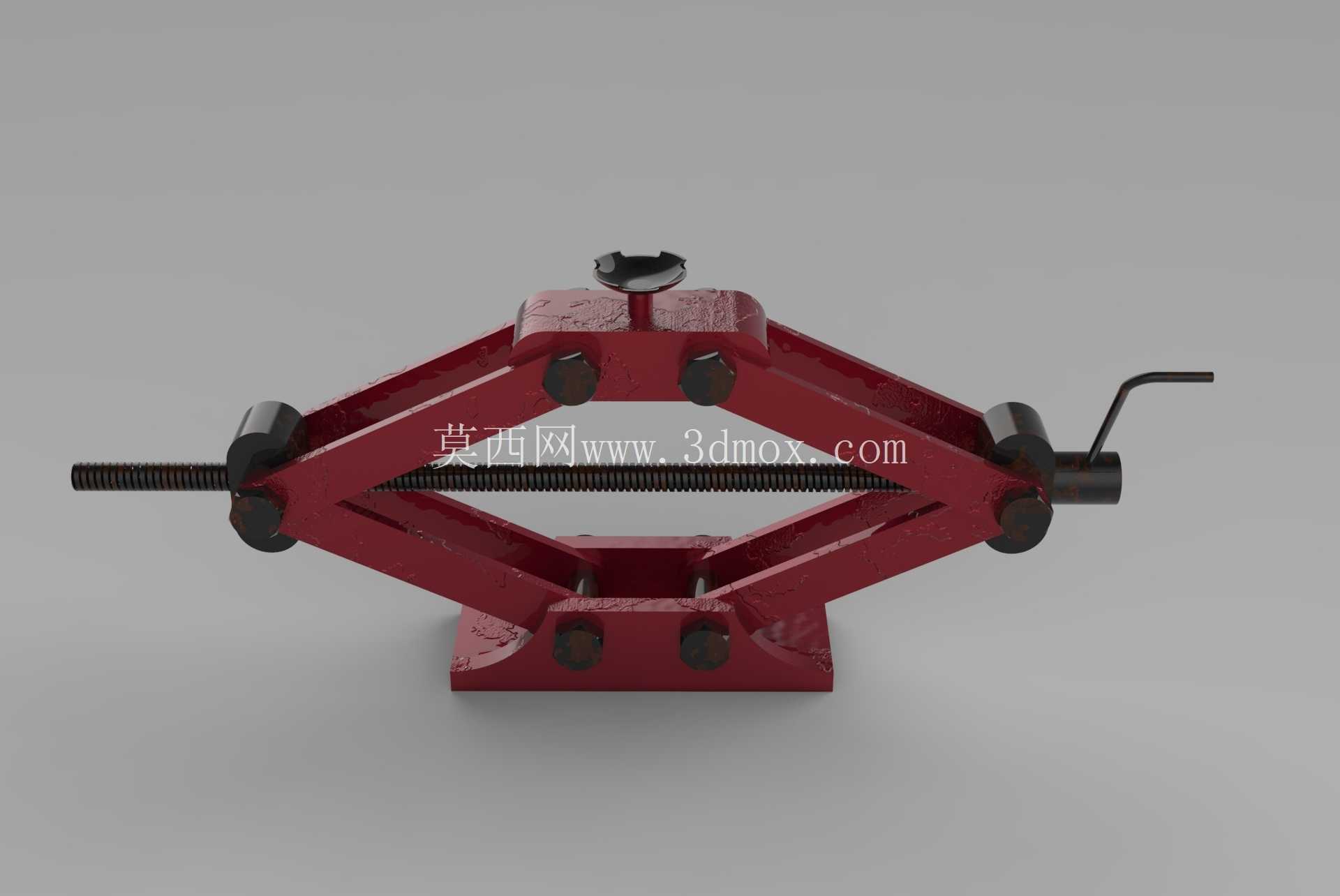

剪式车载起重支撑装置结构设计

项目分类:千斤顶 发布时间:2026-06-01 ID:1168614
  • 剪式车载起重支撑装置结构设计
  • 剪式车载起重支撑装置结构设计

  日常汽修场景里,更换备胎、底盘检修作业时,这类剪式支撑装置是私家车辆最常配备的随车起重工具,和液压立式千斤顶不同,它的结构完全依托刚性连杆的铰接传动实现举升动作,不存在液压密封件老化漏油的失效风险,存放时可以完全收折到扁平状态,塞进后备箱备胎槽的侧边缝隙里,不会占用过多储物空间,适配绝大多数家用乘用车的底盘离地间隙。从结构设计逻辑来看,整套装置的核心受力框架是两组对称布置的交叉剪臂,剪臂之间通过销轴铰接形成可变形的平行四边形机构,底部的支撑座做了加宽平底设计,接触地面的一侧预留了防滑纹理安装位,作业时可以分散对地面的压强,避免在松软沥青路面或者非硬化地面出现支撑下陷的问题;顶部的承托头做了内凹的弧面结构,刚好可以卡入车辆底盘指定的顶升支撑凸台,不会在举升过程中出现滑脱偏移,这部分的尺寸设计严格匹配家用车底盘支撑点的通用宽度,不会因为接触面积过小顶坏底盘的钣金或者密封涂层。

  传动部分采用梯形螺纹丝杆贯穿两组剪臂的铰接端,摇臂转动时带动丝杆旋转,拉动两组剪臂的铰接端相互靠近,从而带动剪臂交叉角度变化实现垂直方向的举升动作,梯形螺纹的自锁特性可以保证举升到任意高度时,即使撤去摇臂的输入力矩,整套机构也不会自动回落,不需要额外加装锁止销就能保证作业安全,这也是这类机械式支撑装置相比液压款最核心的可靠性优势。设计过程中需要重点校核剪臂的受力变形量,每组剪臂都采用等强度的变截面设计,在铰接孔的位置做了局部加厚处理,避免频繁承受交变载荷后出现孔位磨损、销轴旷量的问题,所有铰接销轴的端部都加装了防脱卡簧,长期使用也不会出现销轴脱出的结构失效。

  从安装边界尺寸来看,完全收折状态下整体高度不超过100mm,可以轻松伸入离地间隙120mm以上的车辆底盘下方,完全举升后的最大行程可以达到300mm以上,足够将车辆轮胎抬升到完全离开地面的高度,满足换胎作业的空间需求;摇臂的操作端做了弯折设计,转动时不会和车身侧裙发生干涉,操作人员可以站在车辆侧面平稳施力,不需要探身到车底操作,进一步提升作业过程的安全性。和车间常用的大型卧式举升设备不同,这类随车装置的设计优先级首先是便携性,整体重量控制在普通成年男性可以单手提携的范围内,不需要额外的动力源,完全依靠手动输入力矩就能完成举升动作,即使在野外无电源的场景下也能正常使用。

  结构上没有易损的密封件、软管类部件,日常存放不需要特殊的维护保养,只需要定期在丝杆和铰接销轴位置涂抹少量润滑脂,就能保证转动顺畅,避免长期放置后出现锈死卡滞的问题。在建模过程中,所有铰接位置都做了间隙配合的公差预留,模拟实际装配时的活动旷量,不会出现运动干涉,丝杆的螺纹参数完全匹配通用梯形螺纹的标准件规格,后期如果出现螺纹磨损,可以直接采购标准丝杆进行替换,不需要定制特殊配件,降低后期的维护成本。底部支撑座的边缘做了圆角过渡处理,收折状态下不会有尖锐凸起刮伤后备箱的内饰或者车身漆面,顶部承托头的弧面做了滚花处理,和底盘支撑点接触时可以增加摩擦力,减少举升过程中出现侧滑的风险。
