双轮独立悬架带车轮总成结构设计方案

项目分类:悬架 发布时间:2024-09-25 ID:775824
  • 双轮独立悬架带车轮总成结构设计方案
  • 双轮独立悬架带车轮总成结构设计方案

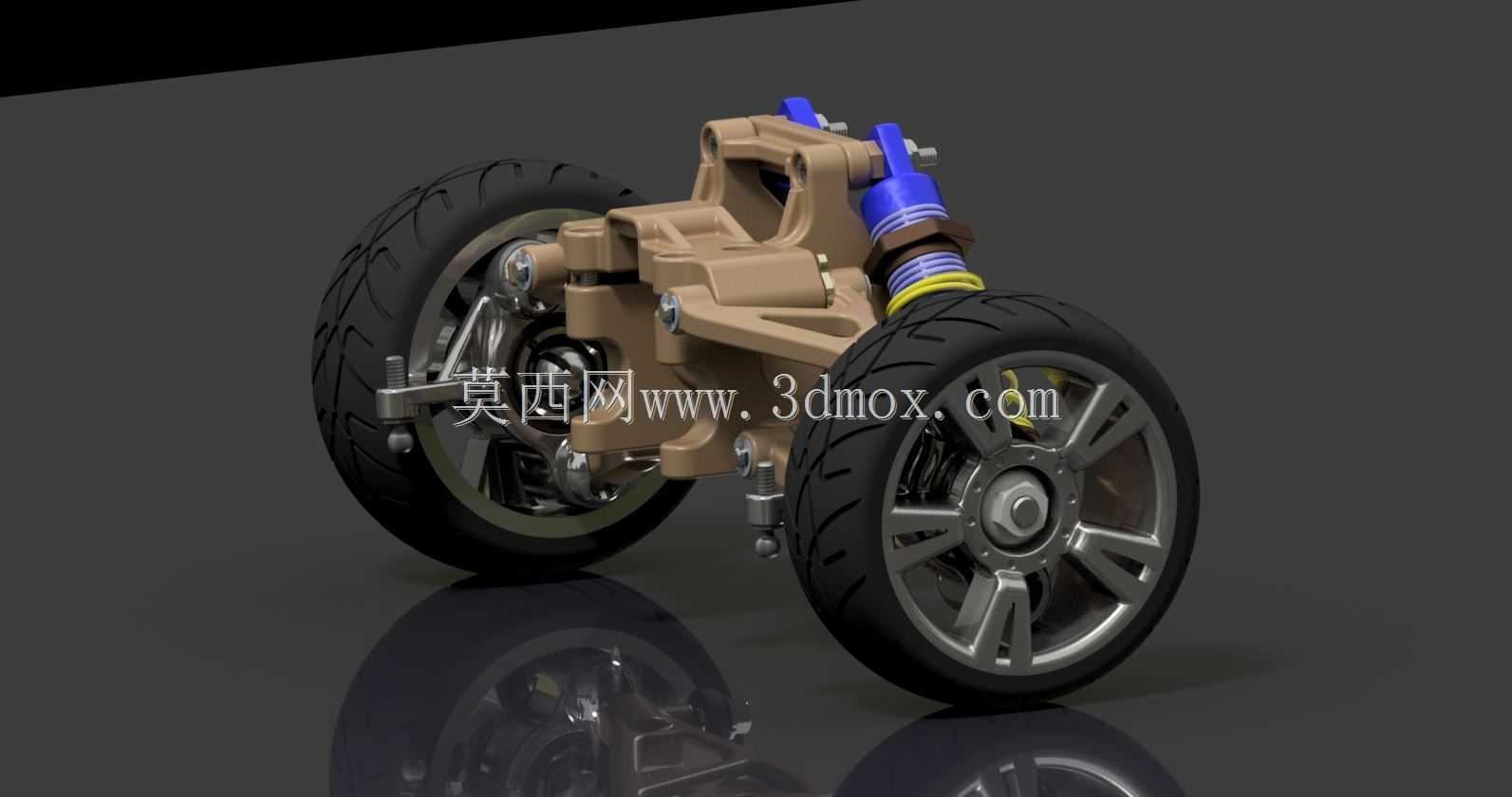

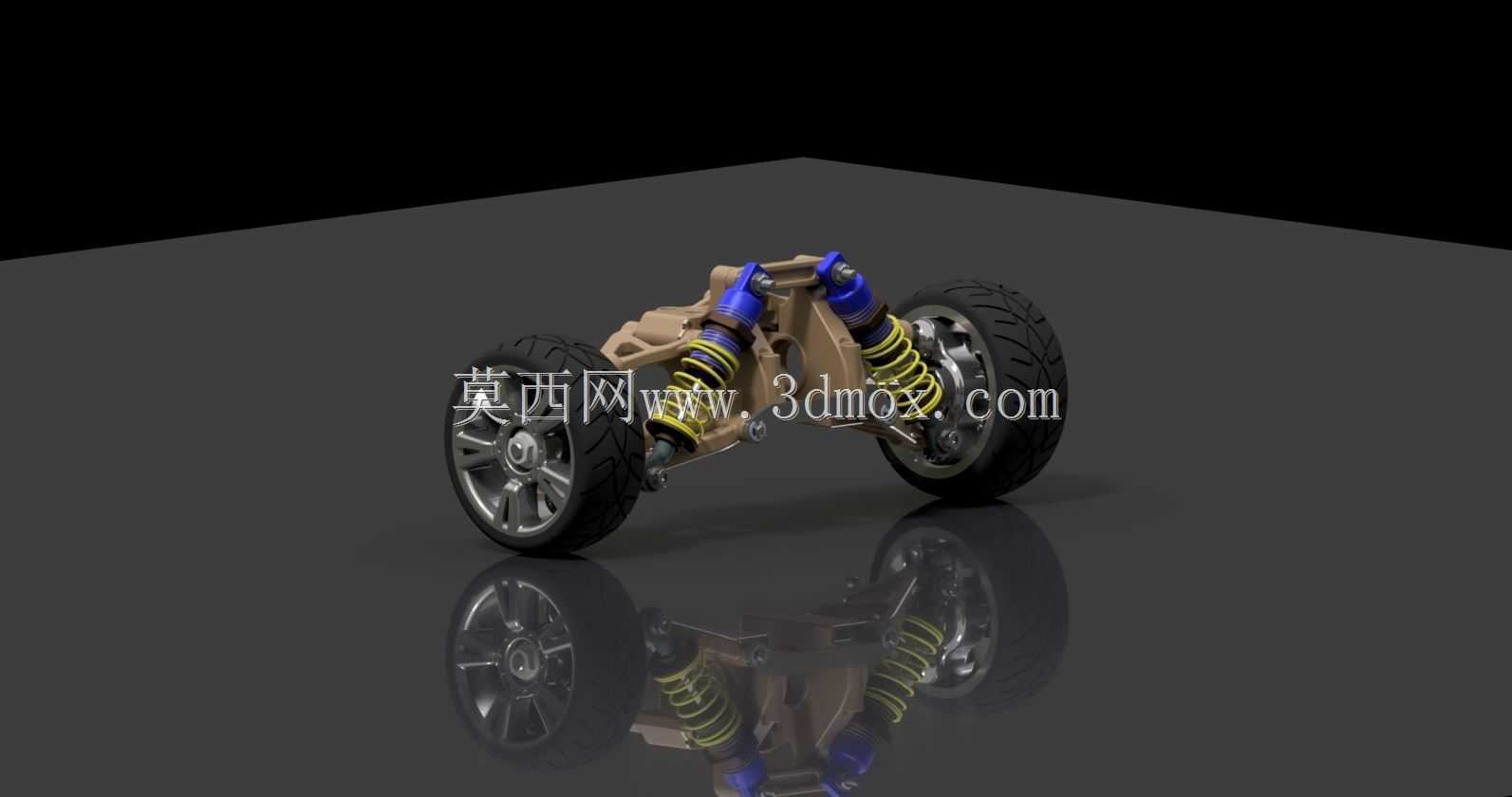

  这套双轮独立悬架带车轮总成,主要适配小型电动代步车、轻型全地形作业车以及低速特种作业车辆的前桥承载需求,区别于传统整体式车桥的结构,两侧车轮可独立应对路面起伏,避免单侧车轮跳动时带动另一侧车轮产生倾角变化,大幅提升非铺装路面行驶时的轮胎接地面积,减少行驶过程中的轮胎偏磨概率,同时降低车身传递的冲击载荷。从结构组成来看,总成包含左右对称的两组下摆臂、螺旋弹簧与阻尼筒集成式减震单元、轮毂轴承单元、转向节连接支架以及配套的真空轮胎与铝合金轮毂,下摆臂采用双铰接点固定设计,前端铰接点预留橡胶衬套安装位,可过滤行驶过程中来自路面的高频细碎振动,后端铰接点与副车架安装位匹配,可通过调整铰接点衬套刚度匹配不同的整车调校需求。

  减震单元采用斜置布置方案,上端固定点与车身减震塔安装面匹配,下端通过球铰与下摆臂伸出的安装座连接,这种布置方式可在有限的布置空间内最大化减震器的工作行程,螺旋弹簧的刚度匹配经过运动学校核,在满载状态下可预留30%的压缩行程,应对颠簸路面时不会出现减震器触底的情况,同时阻尼阀系的匹配兼顾了低速压缩阻尼与高速回弹阻尼,既可以过滤铺装路面的小幅振动,也能在过坑洼路面时拉住弹簧避免多余的弹跳。车轮部分采用18寸规格的铝合金轮毂,轮辐采用等距多辐条设计,可在保证轮毂强度的前提下降低簧下质量,配套的轮胎为全地形花纹,胎肩位置设置了加厚的防擦层,在低气压行驶或者蹭到路沿时可避免胎侧受损,轮胎与轮毂的匹配采用无内胎真空结构,

  轮辋边缘的密封槽尺寸符合通用乘用车轮胎安装标准,可直接适配市面同规格的量产轮胎,无需定制特殊规格配件。安装边界方面,两侧车轮的轮距设定为1280mm,下摆臂与副车架连接的两个铰接点横向间距为720mm,减震器上端安装点的横向间距为860mm,整个悬架总成在满载状态下的静态离地间隙为210mm,车轮上下跳动的总行程为180mm,其中压缩行程100mm,回弹行程80mm,在车轮跳动到极限位置时,轮胎与轮拱、减震器与摆臂之间均预留了不小于15mm的安全间隙,不会出现运动干涉。设计过程中首先通过硬点定位确定了各个铰接点的坐标,基于阿克曼转向几何设定了转向节的主销内倾、后倾以及前轮外倾参数,主销内倾角设定为12度,主销后倾角设定为5度,

  前轮外倾角设定为负0.5度,前束值设定为2mm,这些参数的匹配可保证车辆直线行驶时的稳定性,同时转向时的回正力矩处于合理区间,不会出现转向沉重或者高速发飘的问题。结构强度校核阶段,针对下摆臂、转向节等承载部件,按照整车满载1.2吨的前桥载荷,叠加3g冲击载荷的极限工况进行了受力分析,摆臂采用高强度铝合金压铸成型,关键受力位置的壁厚设置为6mm,非受力区域通过拓扑优化做了减重处理,在保证强度满足要求的前提下,相比钢制摆臂重量降低了42%,可有效降低簧下质量,提升悬架的响应速度。转向节采用球墨铸铁铸造而成,轮毂轴承安装位、摆臂球头安装位以及减震器安装位的公差均控制在IT7级,可保证装配后各个部件的运动精度,避免出现松旷或者卡滞的问题。这套悬架结构可直接适配前置前驱或者前置后驱的小型车辆平台,安装点位置可根据不同的整车平台做小幅调整,不需要对整体结构做颠覆性修改,在低速观光车、场地作业车以及小型电动越野车型的开发过程中,可直接借用这套结构的硬点参数,缩短底盘结构的开发周期,减少反复校核的工作量。实际装车验证过程中,这套悬架在铺装路面行驶时,车身的侧倾角度控制在合理范围,以40km/h的速度过弯时侧倾角不超过4度,在非铺装的砂石路面行驶时,车轮的贴地性能表现优异,不会出现单侧车轮悬空导致的驱动力流失问题,减震器对大冲击的过滤效果较好,过减速带时不会产生生硬的冲击感,整体的行驶质感符合轻型代步车辆的设计定位。
