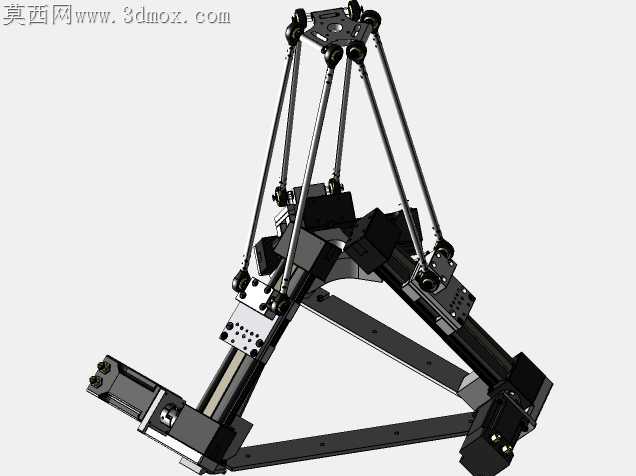

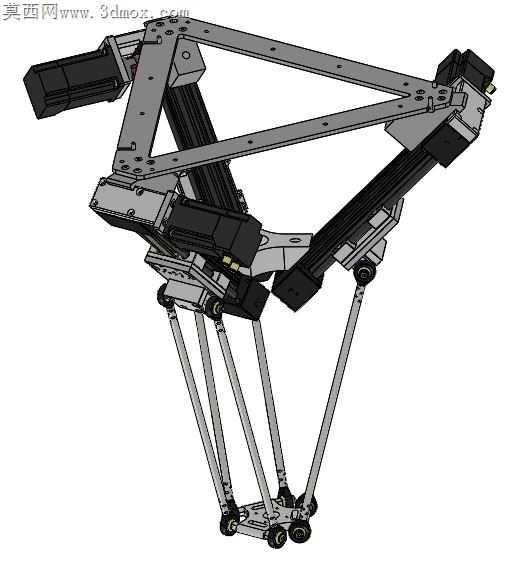

五公斤负载delta并联机械臂结构设计

轻载并联机械手在3C电子分拣、食品装盒工位的落地痛点，始终绕不开高速往复下的臂杆震颤与关节旷量累积，这款五公斤负载delta机型的结构设计，刚好把这些现场暴露的问题揉进了每一处连接细节里。静平台采用三角对称的一体式铣削成型结构，没有采用常见的拼接式铝型材框架，三个伺服驱动模组的安装面直接在基体上一次加工到位，同轴度公差能控制在0.02mm以内，避免了多件拼接带来的装配累计误差，哪怕长时间满负载启停，驱动端的定位偏移量也不会超出分拣工位允许的误差范围。主动臂与驱动输出轴的连接采用了涨紧套配合止口定位的方式，没有用普通平键传递扭矩，平键连接在高速正反转切换时容易出现键侧间隙磨损，涨紧套的无键连接能均匀传递圆周扭矩，同时抵消一部分往复运动带来的冲击载荷，臂根处的加强筋顺着受力方向做了变厚度处理，靠近驱动端的位置厚度更大，往关节铰点方向逐渐收薄，既保证了刚性又不会额外增加运动惯量。从动臂采用碳纤维管搭配万向球铰的组合，球铰的预紧力可以通过端盖的细牙螺纹微调，不会出现出厂时松紧不一的情况，每根臂杆的长度公差控制在0.01mm，三根臂杆的长度差不超过0.02mm，避免了动平台运动时出现卡滞或轨迹偏移。动平台的安装法兰做了模块化快换设计，法兰端面有定位销孔，不管是装吸盘夹具还是夹爪，都能快速对位，不需要反复调整同轴度，法兰内部预留了气路走线的通道，气管不会裸露在臂杆外侧，避免高速运动时气管甩动带来的额外负载，也能防止气管被周边设备剐蹭破损。铰点处的防尘密封做了嵌入式的卡槽设计，密封圈不会因为臂杆反复摆动出现脱落，车间里的粉尘、碎屑很难进入关节内部，能延长球铰的维护周期，日常保养只需要定期往注油孔打少量润滑脂即可，不需要频繁拆解关节。整个结构的重量分布经过反复调校，驱动端的重心尽量靠近静平台中心，运动部分的重量尽可能压到最低，五公斤负载下的往复节拍能做到每分钟120次以上，末端定位精度保持在0.1mm以内，完全能满足轻工行业高速分拣、上下料的工位需求，没有多余的冗余结构，每一处加厚、每一处镂空都对应着实际工况下的受力需求，不会为了视觉上的厚重感额外增加不必要的重量。
