苹果大小分级带式输送分拣装置

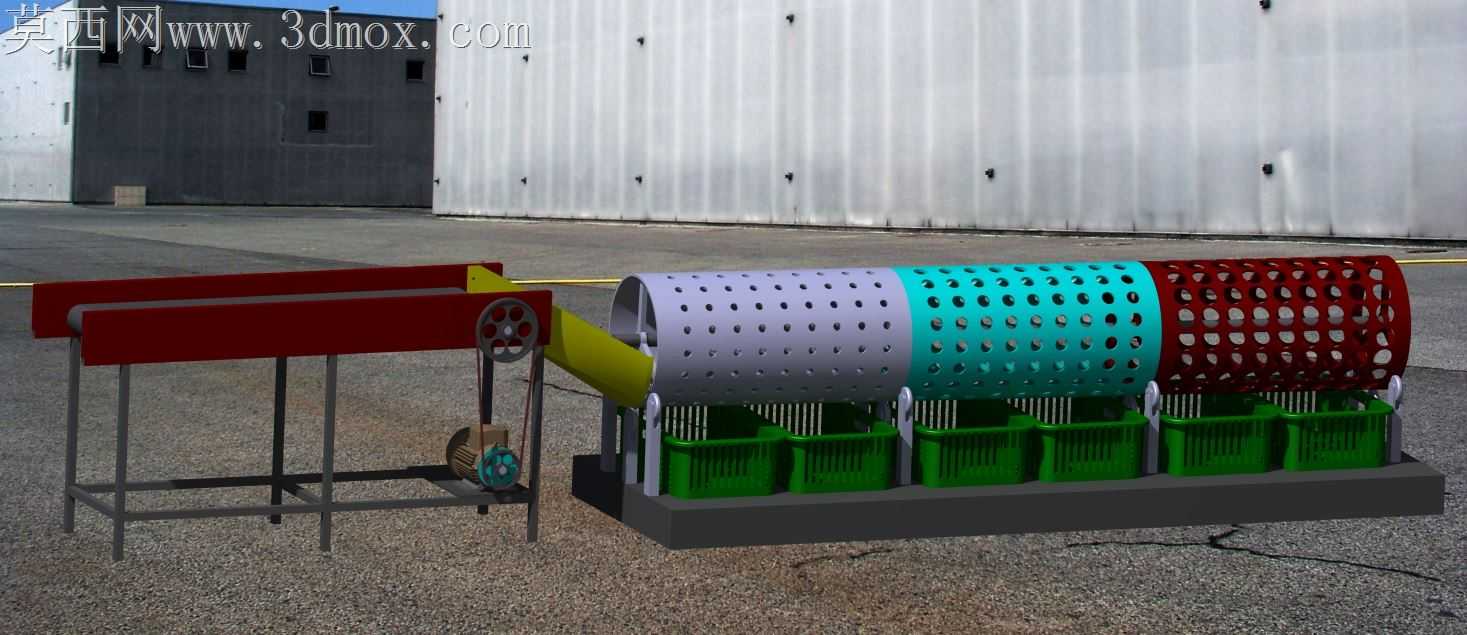

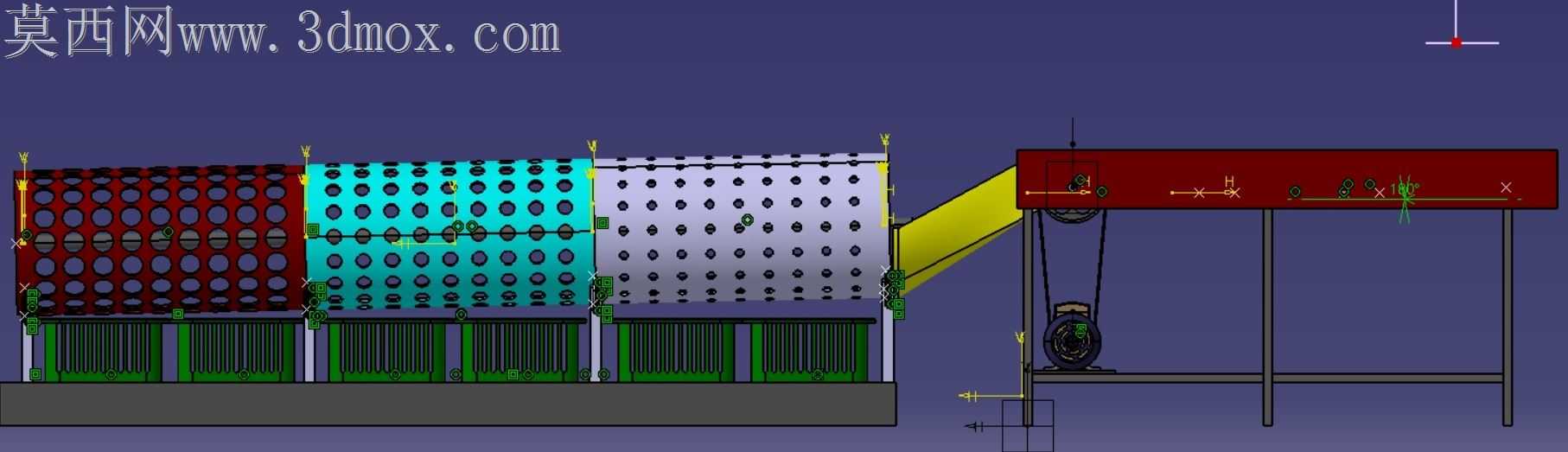

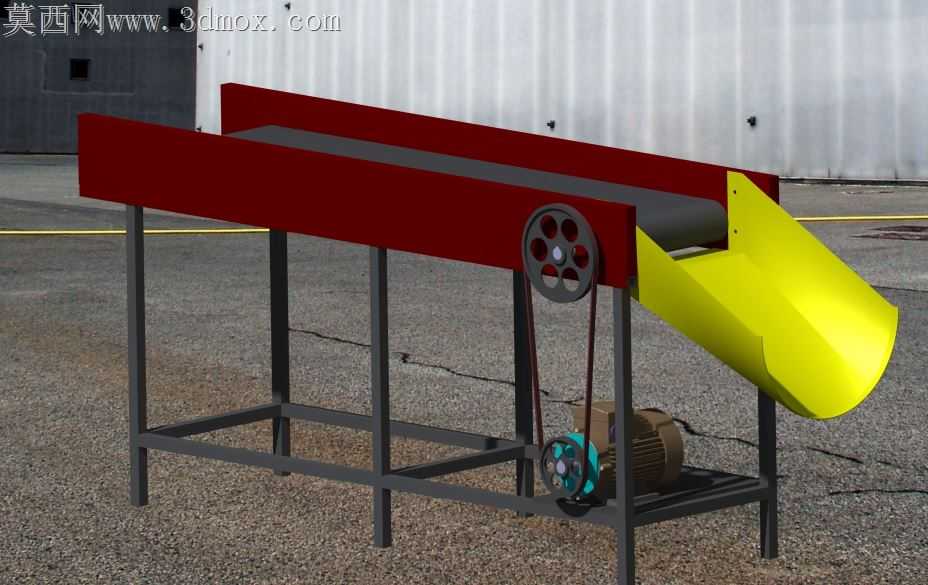

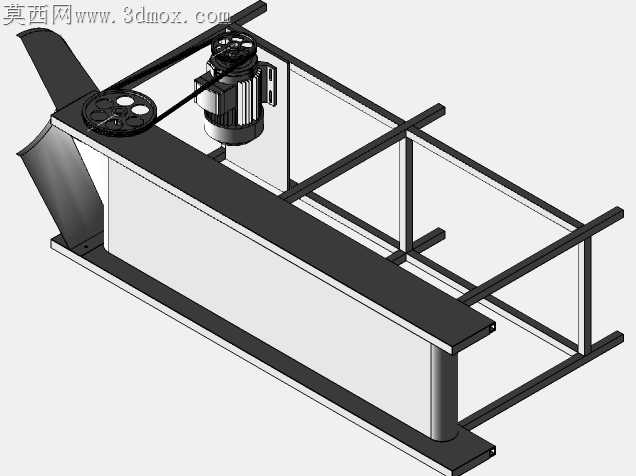

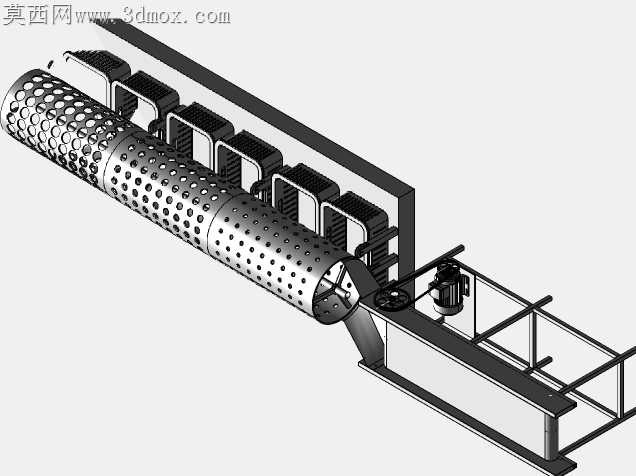

鲜果产后分级环节里，传统网带式分拣容易出现果皮磕碰划伤、卡果堵料的问题，这套带式输送搭配多段变径筛筒的分拣结构，正是针对这类加工适配痛点做的细节调整。进料段的带式输送机机架采用方管焊接结构，主动轮端搭配手轮结构可快速张紧皮带，避免鲜果输送过程中皮带打滑造成的物料堆积，出料端的斜向导料槽做了圆弧过渡处理，没有尖锐折角，苹果从皮带落入筛筒时不会因为硬碰撞产生表皮损伤，导料槽的倾斜角度控制在28度，既保证鲜果靠自重顺畅滑入筛筒，又不会因为流速过快冲撞到筛筒内壁。三段式筛筒是整套结构的核心，每段筛筒的孔径沿物料输送方向逐级增大，分别对应小果、中果、大果三个分级档位，筛筒表面的冲孔做了翻边钝化处理，所有孔口边缘都打磨成R1.5的圆角，不会刮伤果皮。筛筒下方对应设置六个集料箱，每段筛筒下方排布两个料箱承接筛落的果实，料箱边缘做了外翻边结构，和筛筒下方的导料边预留3mm的装配间隙，既不会因为间隙过大导致果实掉落到箱外，也不会因为间隙过小出现筛筒转动时和料箱剐蹭的问题。筛筒的支撑采用两端托轮加中部抱箍的结构，避免长筛筒转动时出现径向跳动，原结构预留的电机安装位可直接适配低速减速电机，转速控制在每分钟12转，保证果实在筛筒内缓慢翻滚，不会因为转速过高被离心力甩到筒壁造成损伤。机架底部的安装脚做了可调平结构，可根据车间地面的平整度调整高度，保证筛筒始终保持3度的倾斜角度，让果实靠自重缓慢向出料端移动，不需要额外设置推料结构。所有和鲜果接触的部件都预留了食品级材质的替换空间，皮带可更换为食品级PU带，筛筒可更换为食品级尼龙材质，适配食品加工场景的卫生要求。现场调试时要注意筛筒和导料槽的同轴度偏差不能超过1mm，否则会出现进料端卡果的问题，皮带的张紧度要调整到按压皮带中部下沉量为10mm左右，过紧会加快皮带磨损，过松则会出现输送打滑。这套结构没有复杂的电控元件，维护成本低，适合中小型果园、果品收购站做鲜果初分级使用，相比传统人工分拣效率提升4倍以上，还能避免人工分拣时的主观判断误差，保证分级尺寸的一致性。
