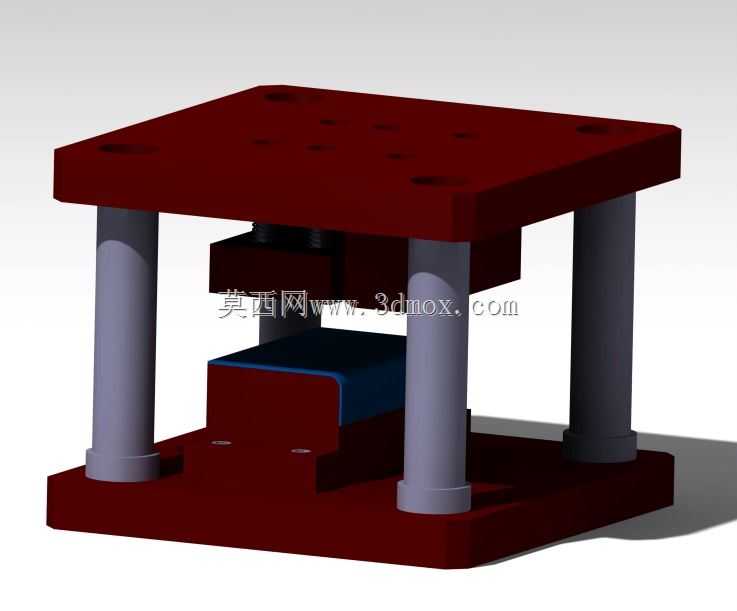

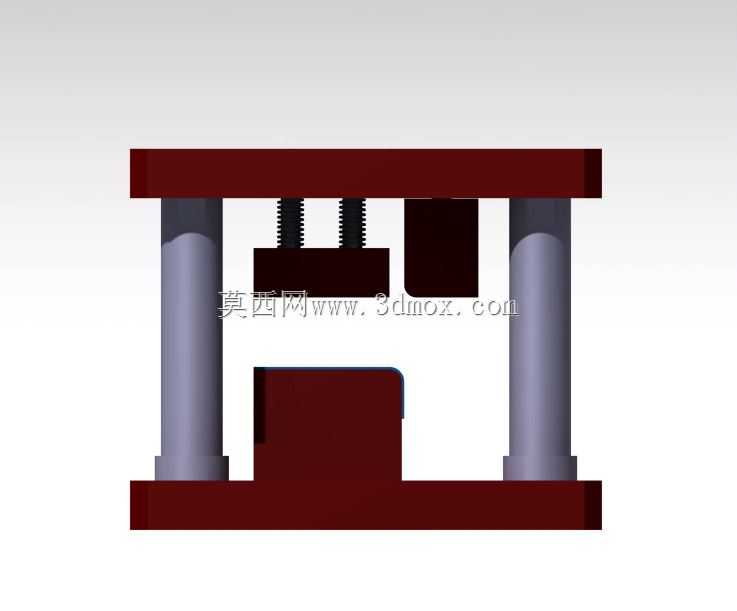

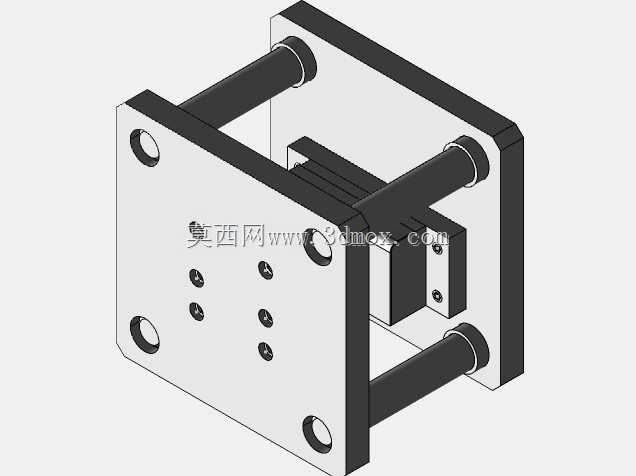

L型板材冲压折弯工装模具结构

　　这套L型折弯工装主要面向薄板五金件的90°弯折工序，常见于机箱机柜钣金产线、家电金属外壳加工、小型五金支架批量生产场景，属于冲压工序里典型的单工序弯曲模结构。整套模架采用标准后侧或四导柱导向形式，上下模座通过多根磨光导柱与导套配合，合模过程中可保证凸凹模对位精度控制在微米级，避免长期冲次后出现啃模、折弯角度偏移问题。

　　从实际使用逻辑来看，待加工平板毛坯放置在下模定位槽内，依靠定位块限定X、Y向自由度，操作人员无需反复划线对位；上模随压力机滑块下行时，先通过压料板将板料压紧，再由折弯凸模逐步将材料压入下模型腔，一次行程即可完成L形成型，回程后压料板将工件从凸模上卸下，可直接取件进入下一道工序。

　　设计层面优先考虑了折弯回弹补偿：凸模工作角度会根据常用板材厚度、屈服强度预设微小补偿量，抵消Q235、SPCC等常见冷轧板弯折后的回弹，保证成型后两臂垂直度稳定。模座上的安装孔位完全匹配普通开式压力机的工作台面与滑块T型槽布局，上下模闭合高度、开模行程预留了足够操作空间，适配车间多数通用冲压设备，无需额外改造接口。

　　结构上上下模座采用厚实钢板加工，刚性充足，承受数百千级冲压力时形变量极小；导柱分布在模架四角，受力均匀，抗偏载能力强，即便折弯位置偏离模架中心，也能保证导向平稳。工作区周边预留了安全操作间隙，上下模合模时无多余结构干涉，日常维护中可快速拆卸凸凹模刃口，进行抛光、更换或表面淬火处理，延长模具整体服役寿命。
