金属板材级进冲压模具结构设计方案

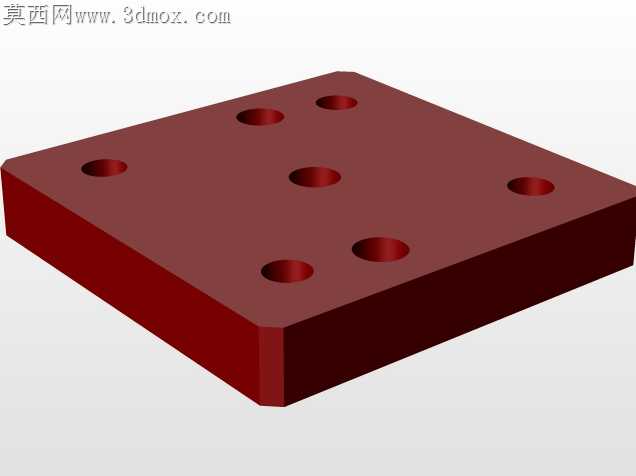

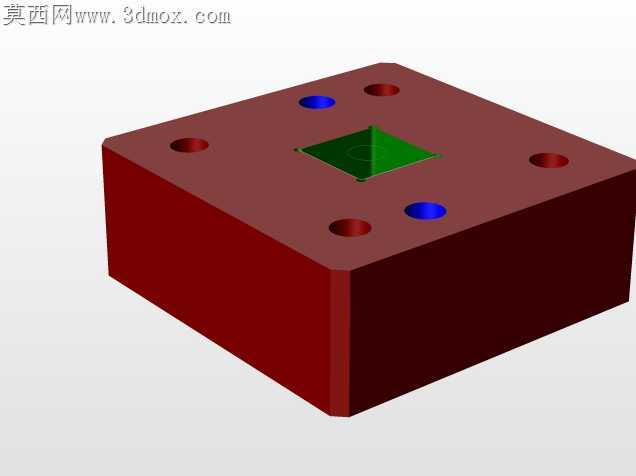

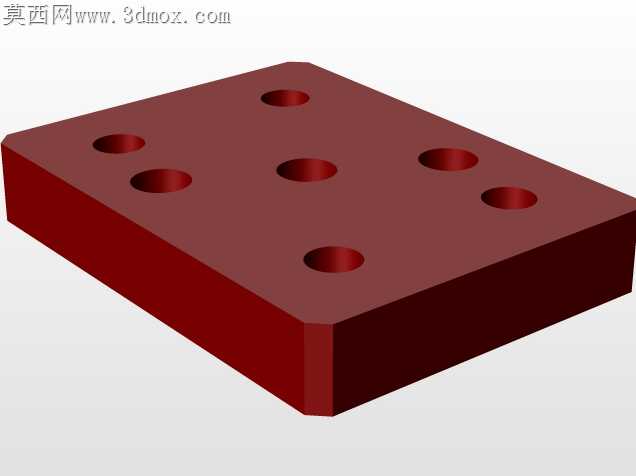

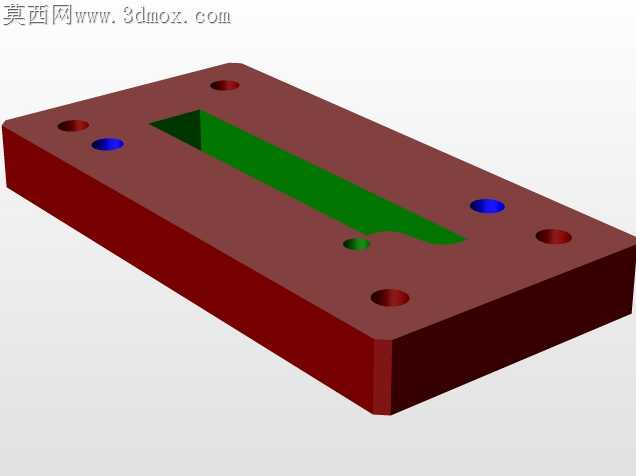

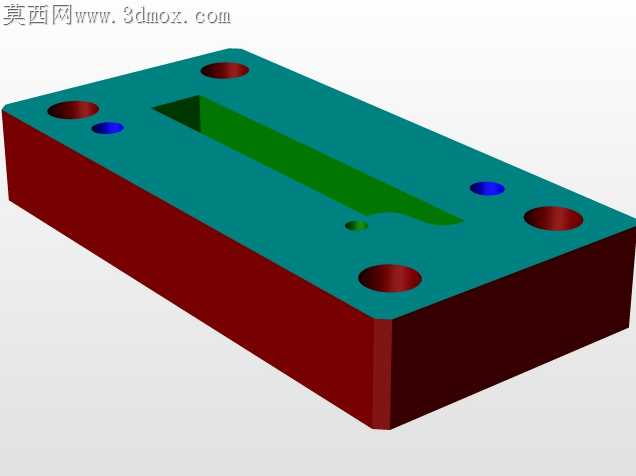

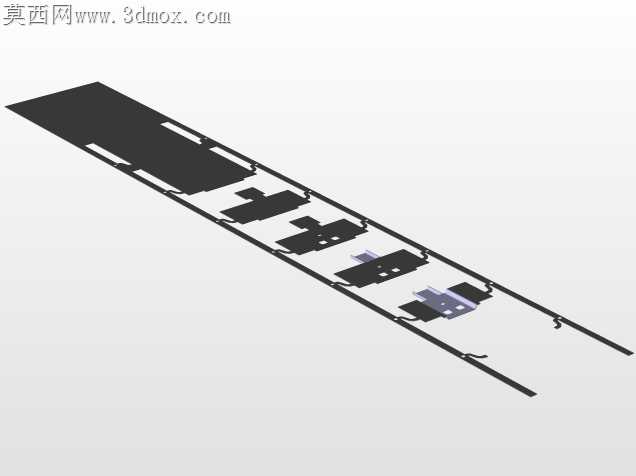

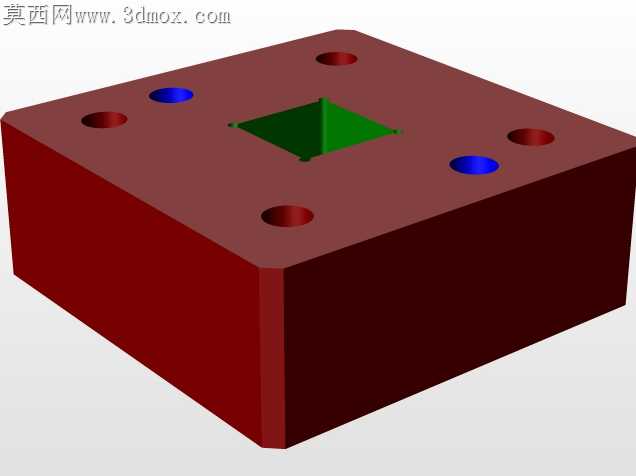

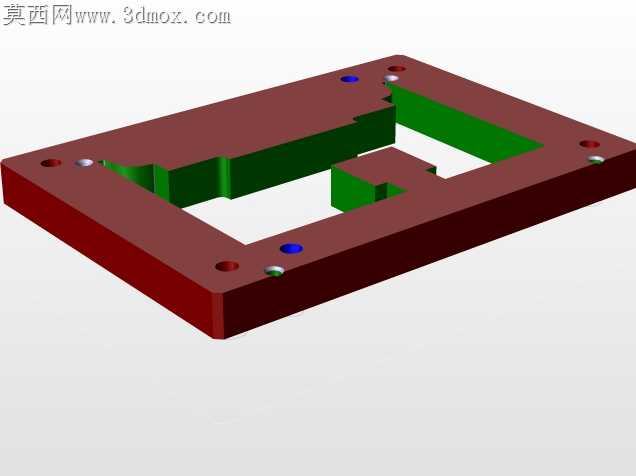

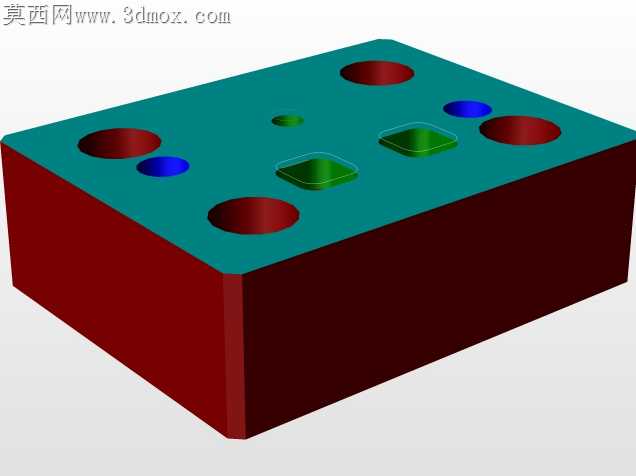

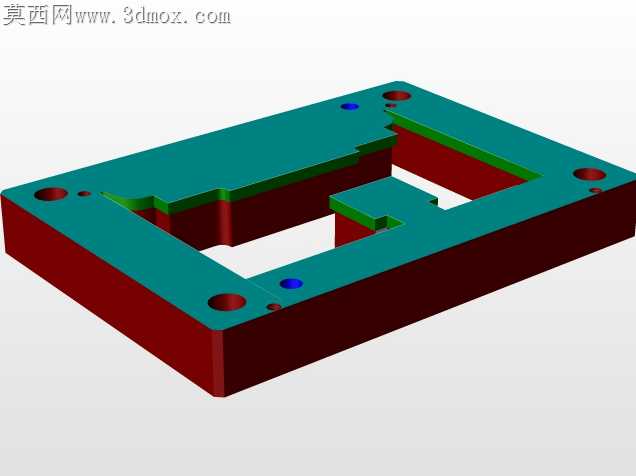

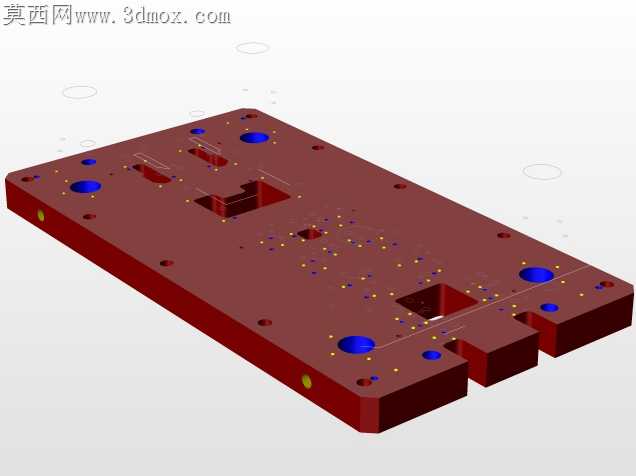

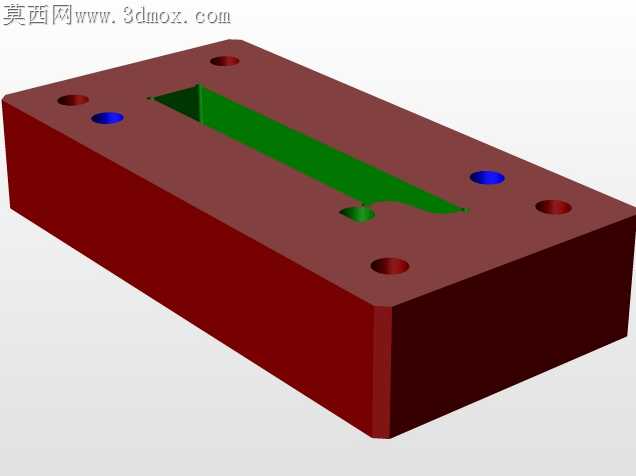

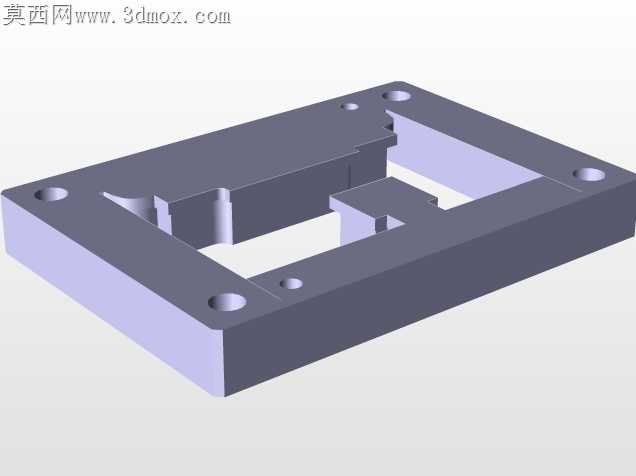

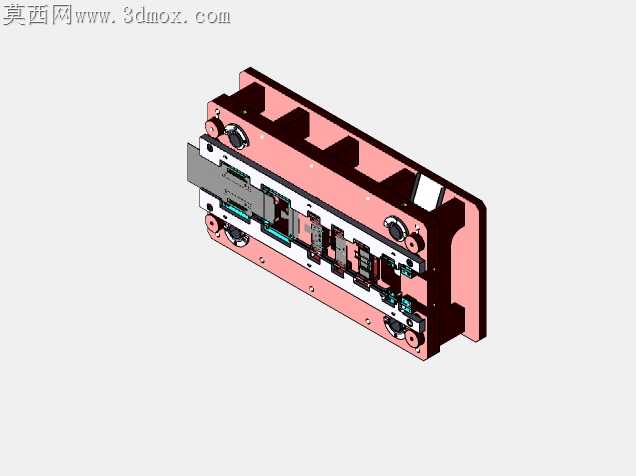

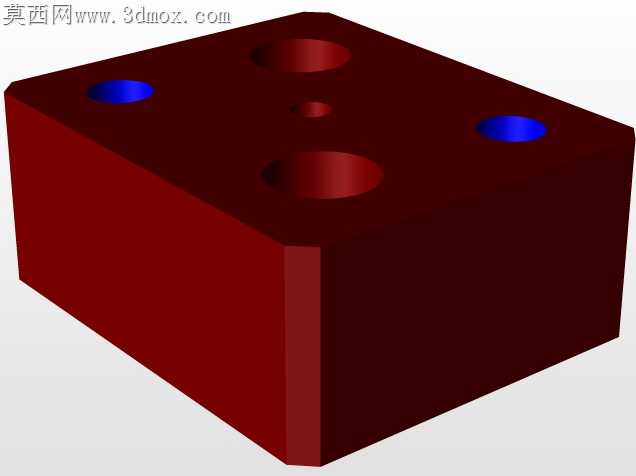

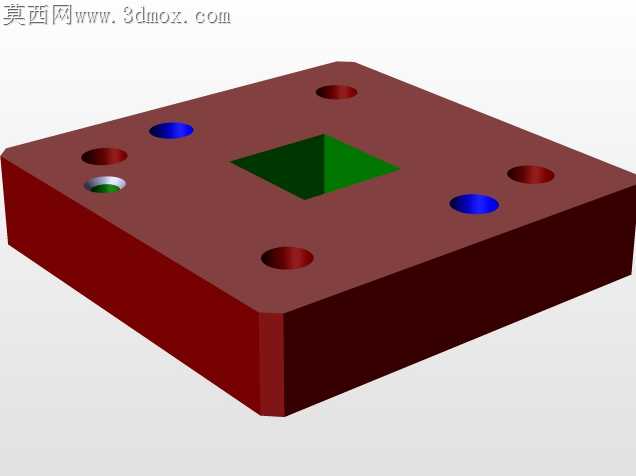

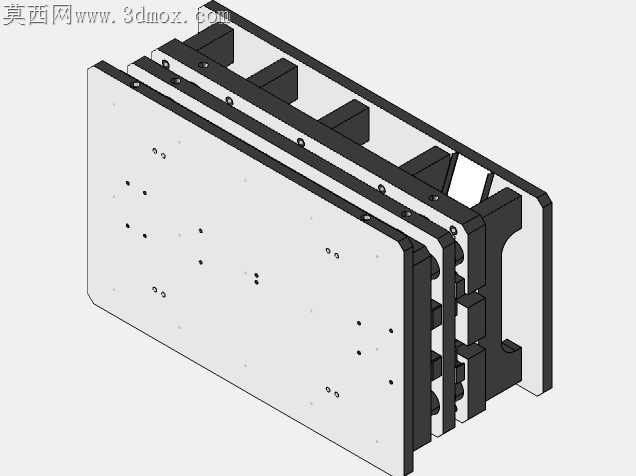

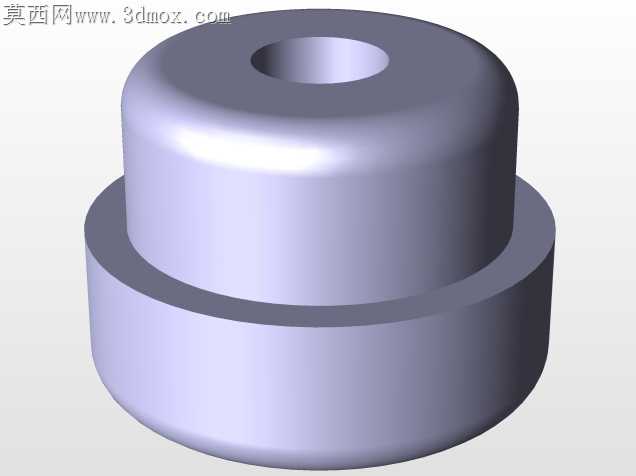

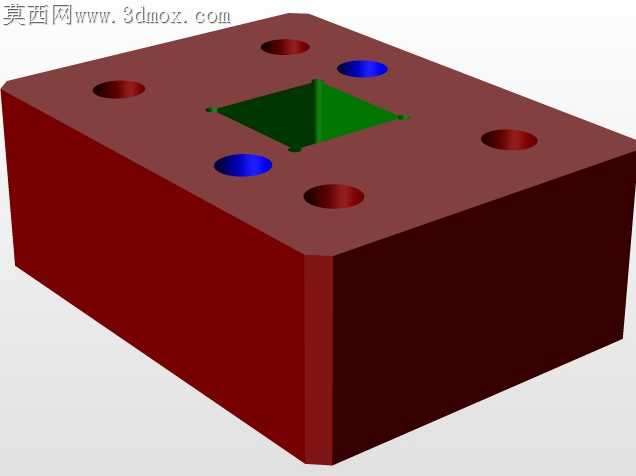

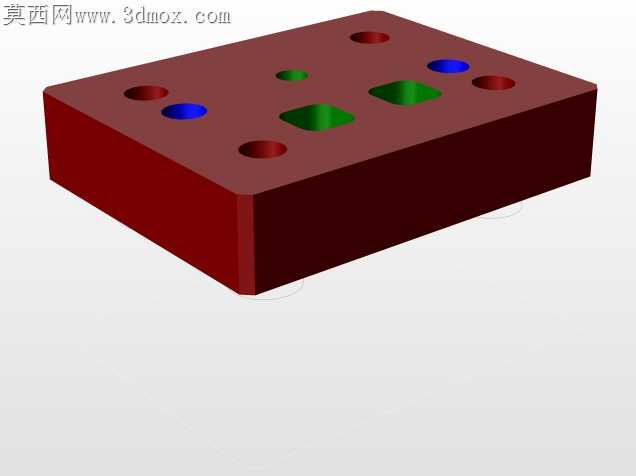

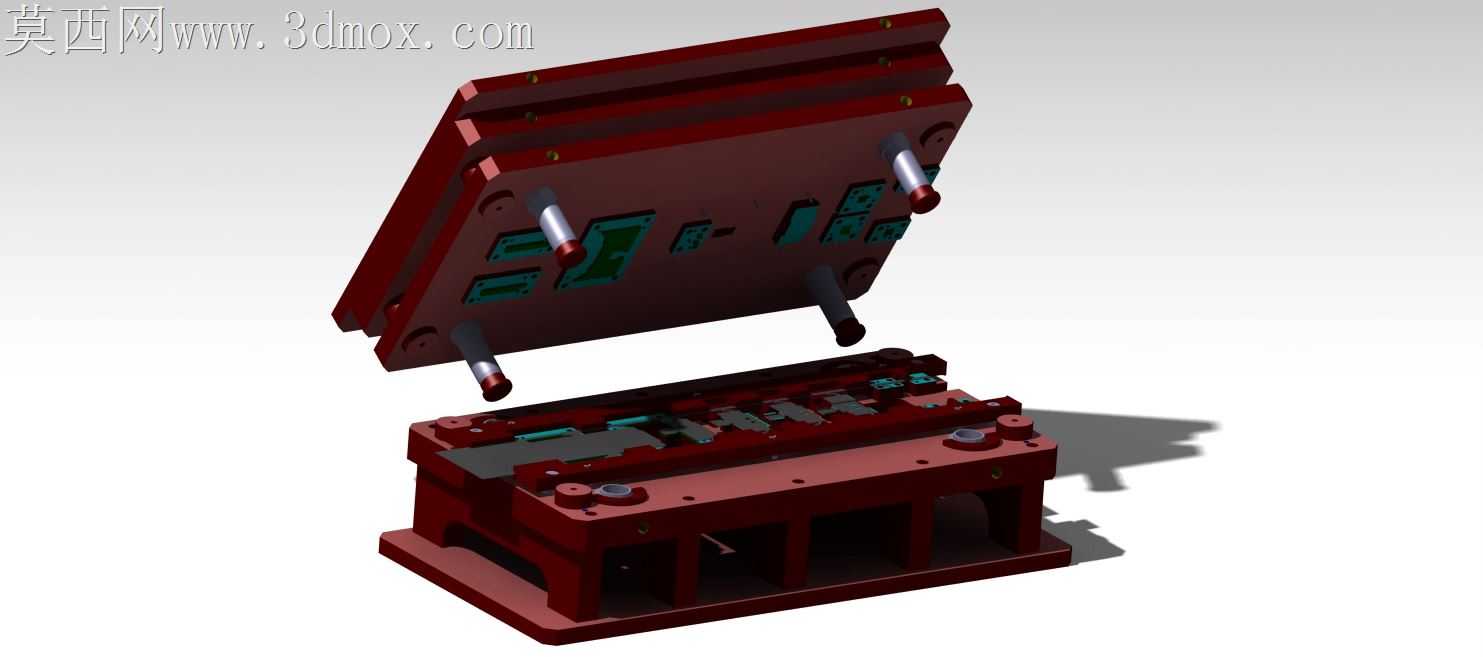

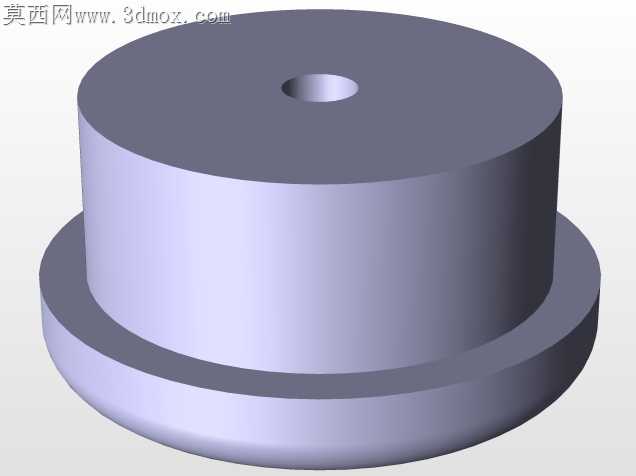

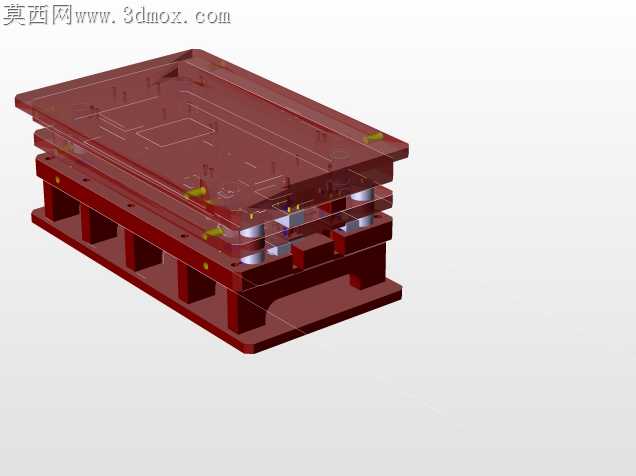

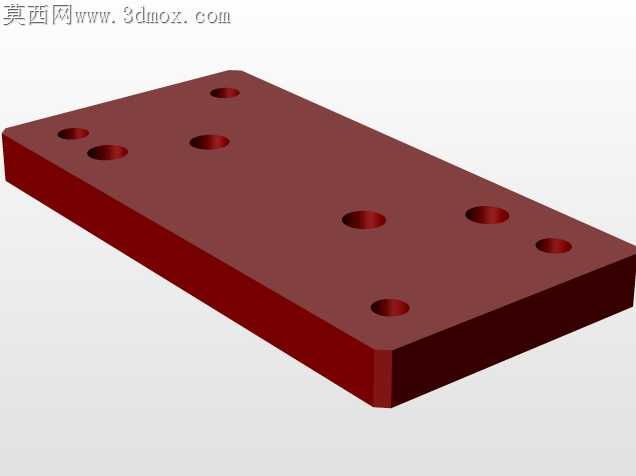

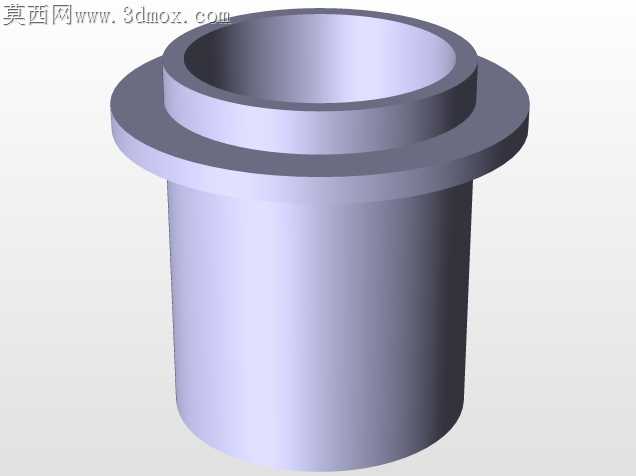

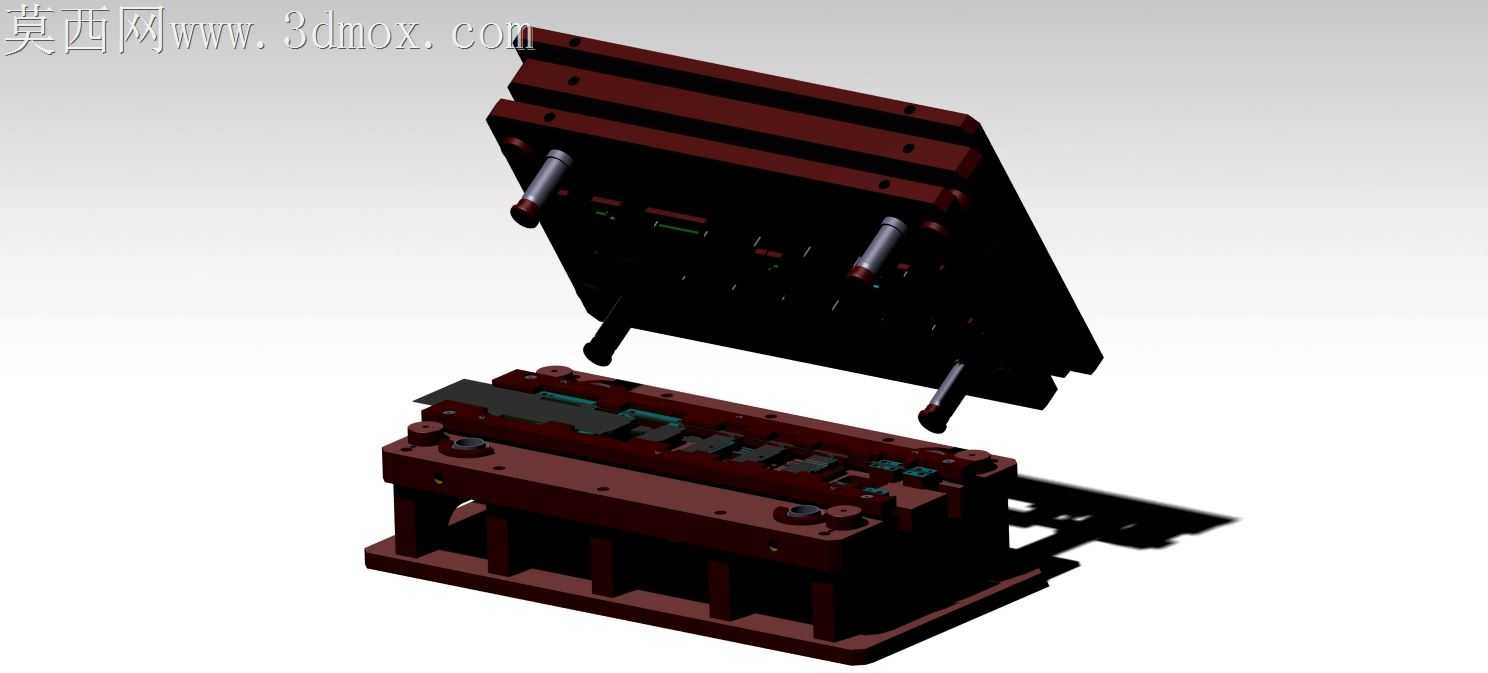

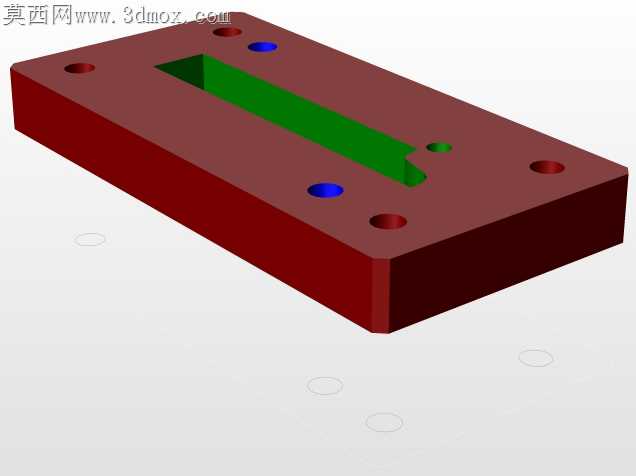

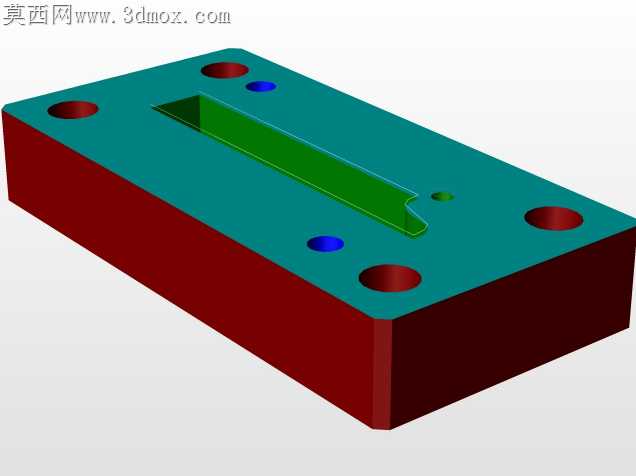

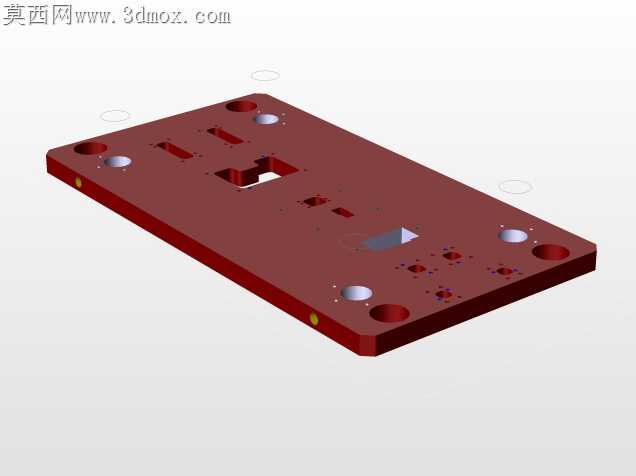

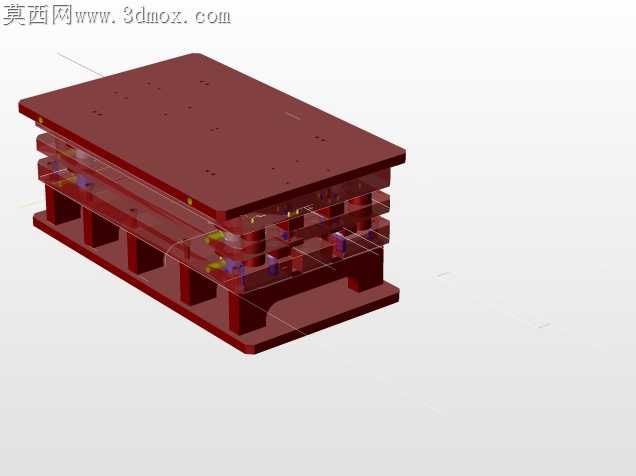

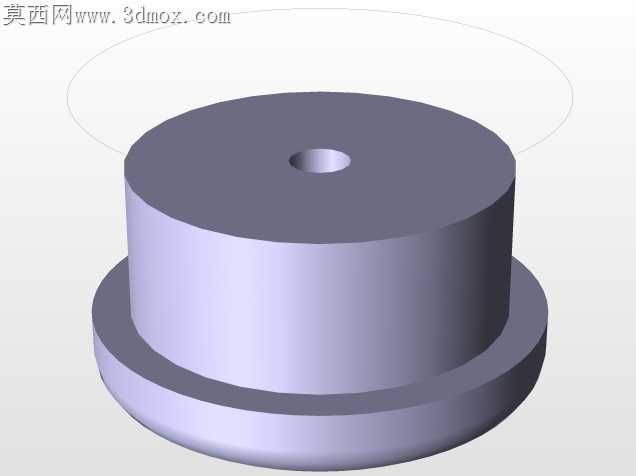

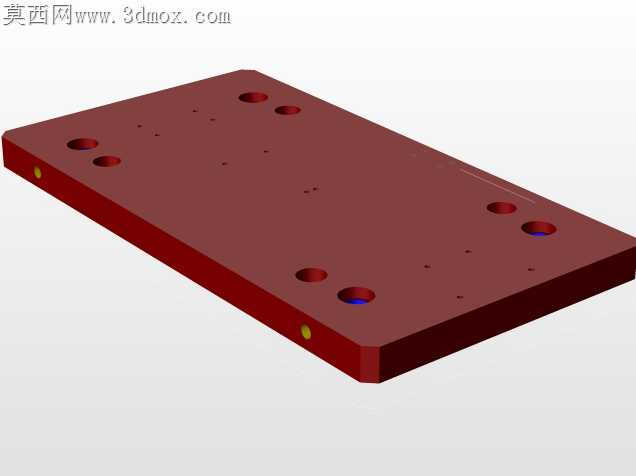

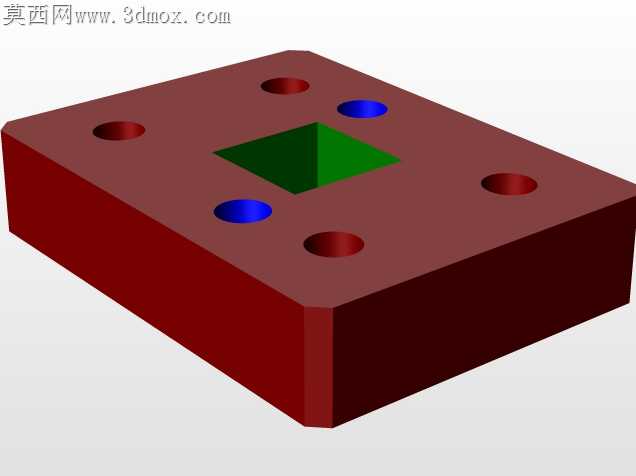

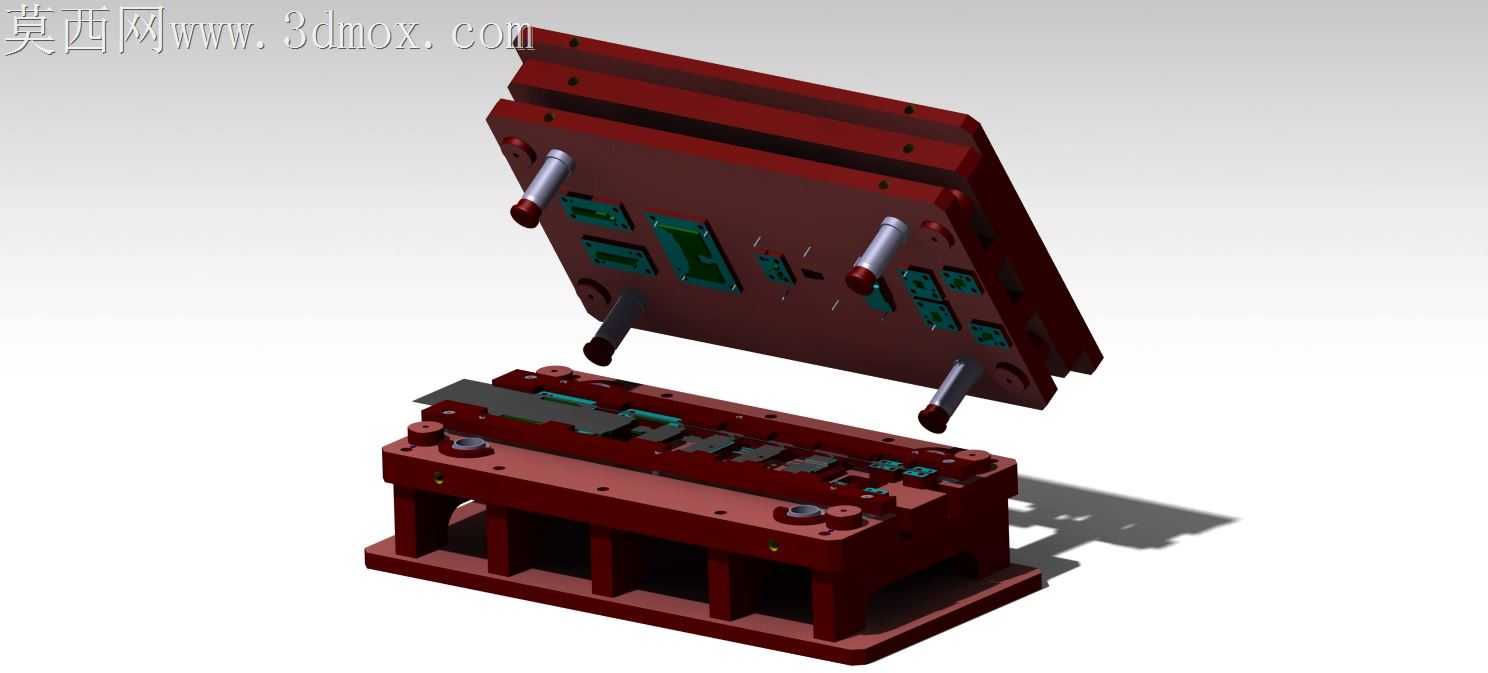

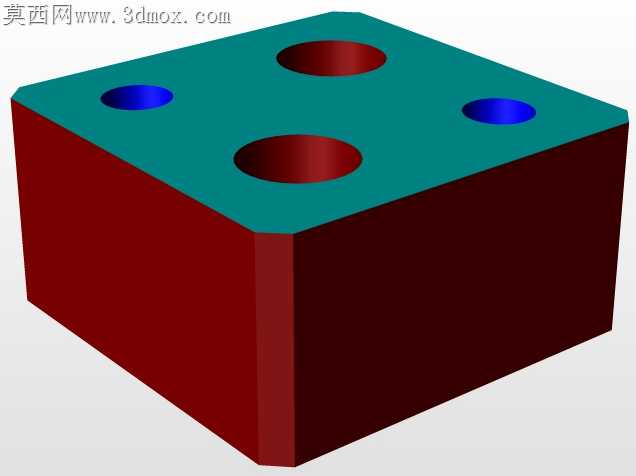

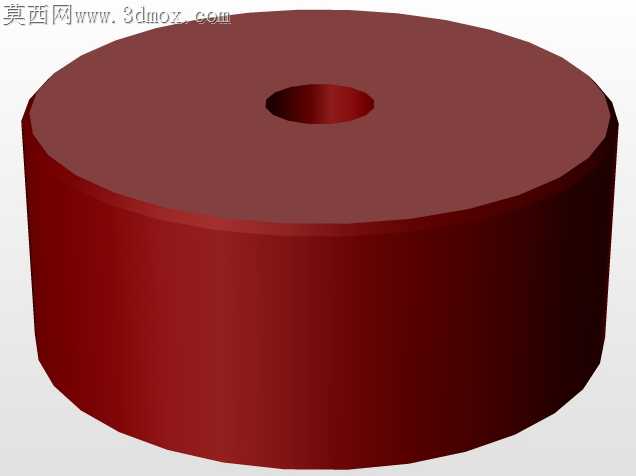

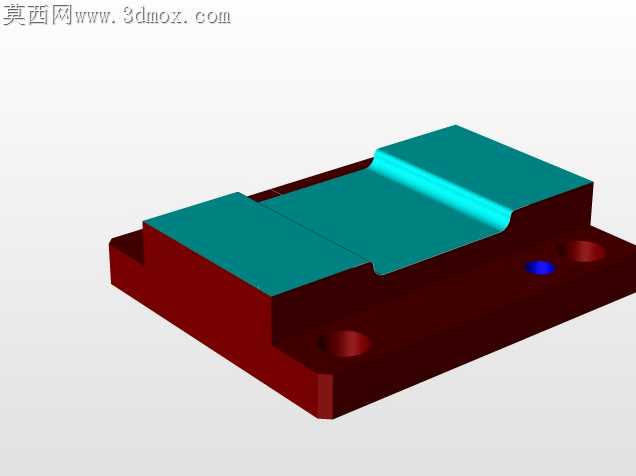

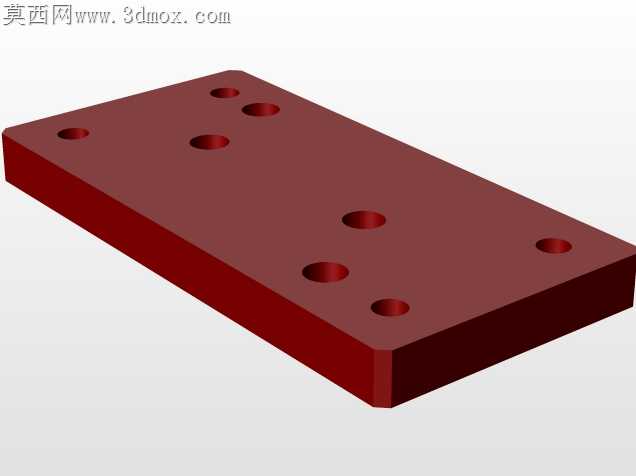

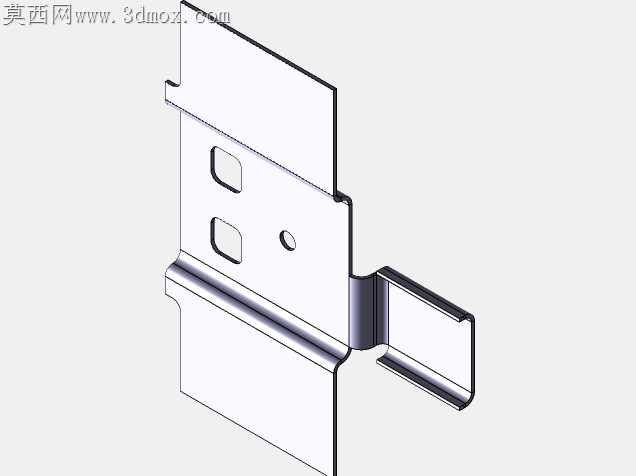

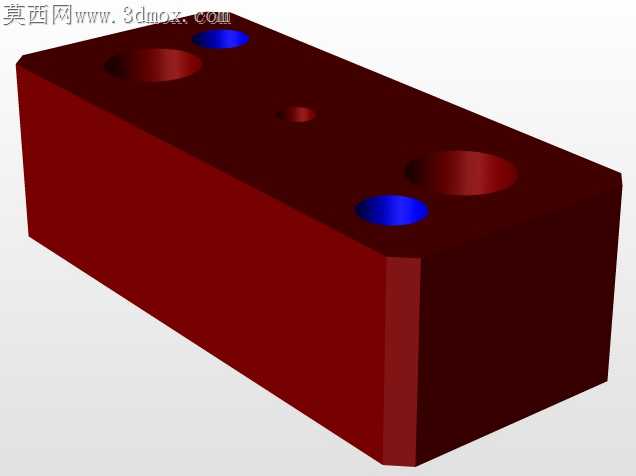

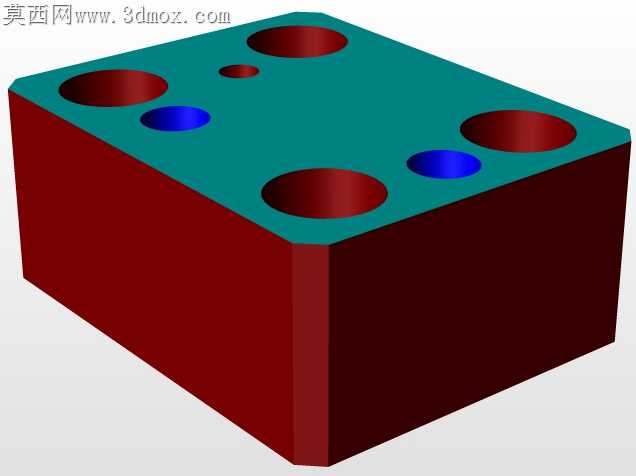

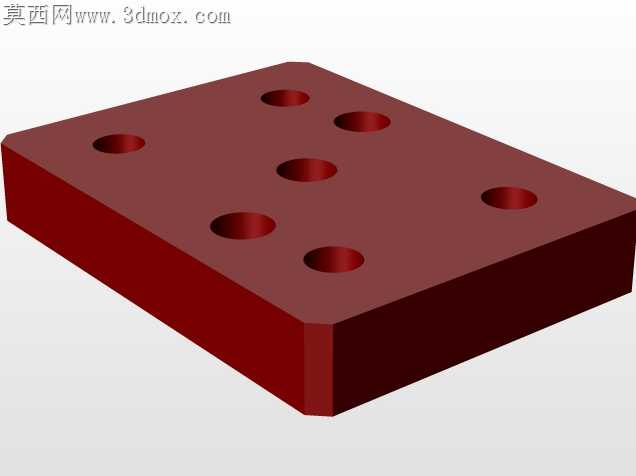

多工位级进模在连续冲压生产中最容易暴露的问题，是工位间步距误差累积导致的料带偏移，最终让冲裁毛刺超差、成型特征错位，这套模具在结构设计阶段就针对这类现场痛点做了针对性调整。上下模座的导向组件没有采用常规单组导柱排布，而是在料带送进方向的两端各布置一组高精度滚珠导柱，靠近冲裁工位的一侧额外加设小直径导套做局部精定位，抵消连续高速冲压时模座受侧向力产生的微小形变，避免导柱偏磨带来的导向间隙波动。料带的定位没有完全依赖导正销，在初始送料端设置了抬料块配合侧刃粗定位，每两个成型工位之间加设弹压式导正钉，导正钉的导入端做了15度锥面过渡，不会因为料带冲孔的微小毛刺卡滞带料，抬料块的高度差经过反复校核，保证料带在工位间移送时始终处于同一水平面，不会因为局部下坠导致成型工位的压料力不均。凸模的固定方式没有采用传统的台肩压装，针对细小冲裁凸模做了快换式夹套结构，生产中如果出现凸模崩刃，不用拆解整套上模，直接从模座背面松开紧定螺钉就能更换备件，大幅减少线外换模的停机时间。凹模拼块采用分块式镶拼结构，每个工位的凹模刃口单独做硬质合金镶件，过盈配合嵌入凹模固定板，单个镶件磨损后可以单独更换，不用报废整块凹模板材，长期生产的维护成本能降低四成以上。弹压卸料板的压力分布做了差异化调整，冲裁工位对应的卸料弹簧采用更大刚度的矩形弹簧，成型工位对应的弹簧刚度稍低，避免压料力过大导致板材成型区域出现压痕，卸料板和凸模的配合间隙控制在0.01毫米以内，既可以在冲裁时压紧板材防止翘曲，又能在回程时顺畅刮下套在凸模上的料边，不会带料上浮。模具的避空设计也充分考虑了加工便利性，所有非配合面的棱边都做了倒角处理，模座上的安装孔、螺钉过孔都做了锪平，装配时不用额外修磨就能保证连接面完全贴合，气嘴和废料滑槽的位置避开了模座的加强筋区域，后期接入压缩空气吹除废料时不会出现气流死角，避免废料堵在凹模孔内硌伤刃口。
