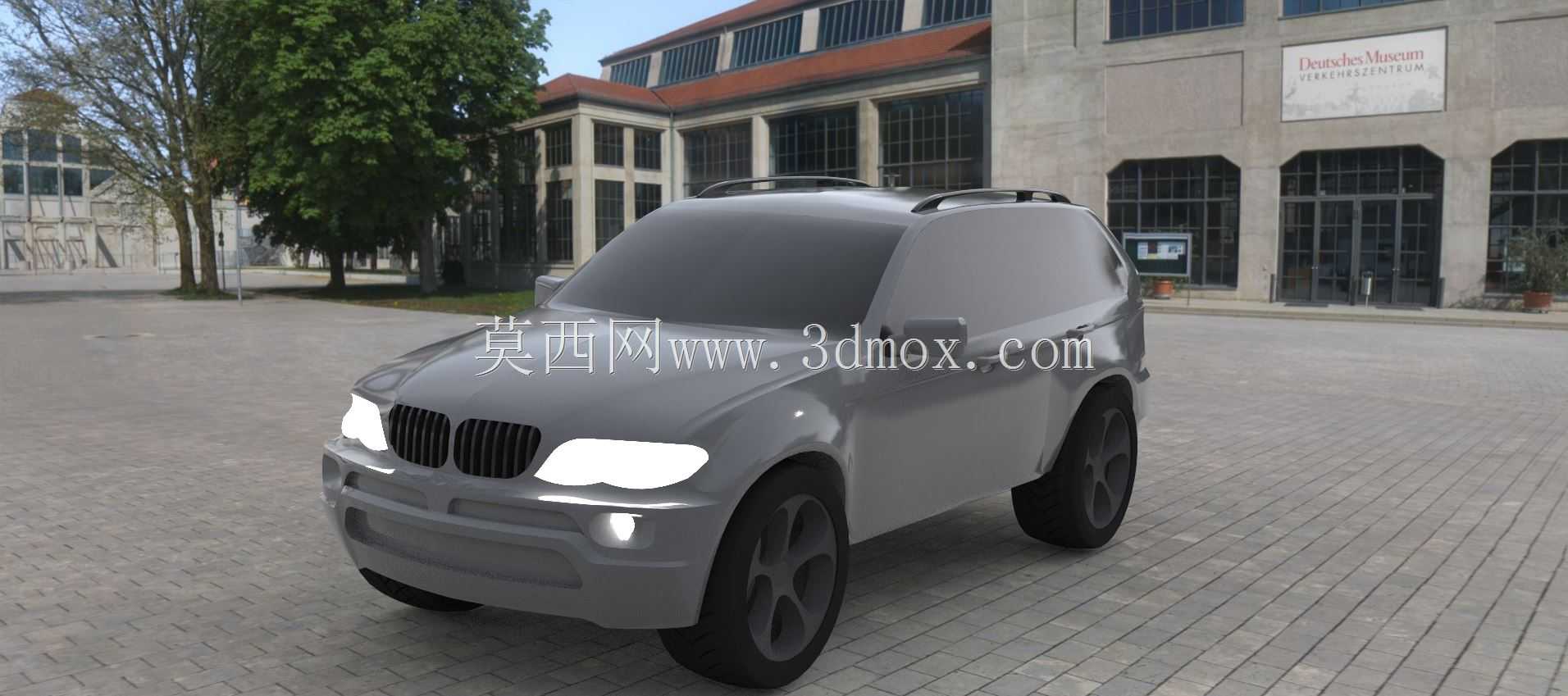

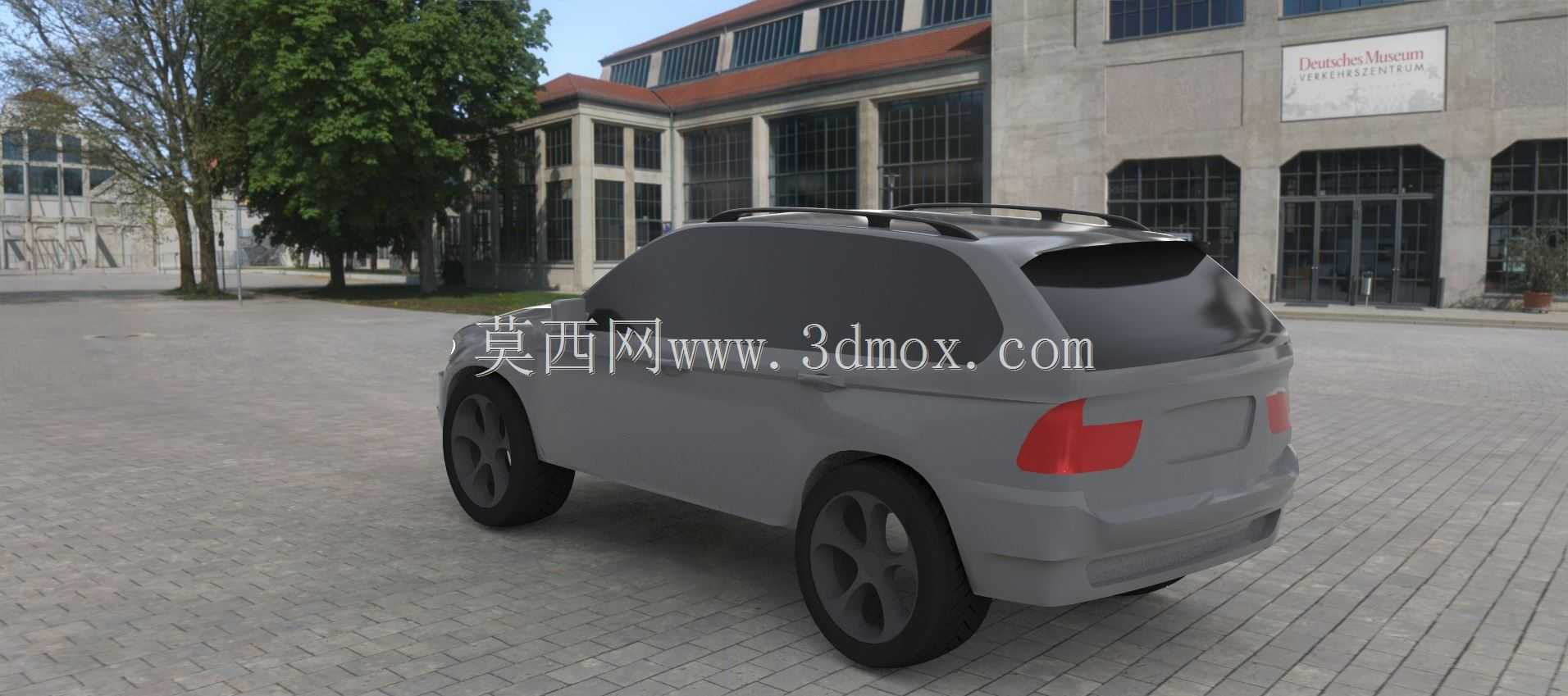

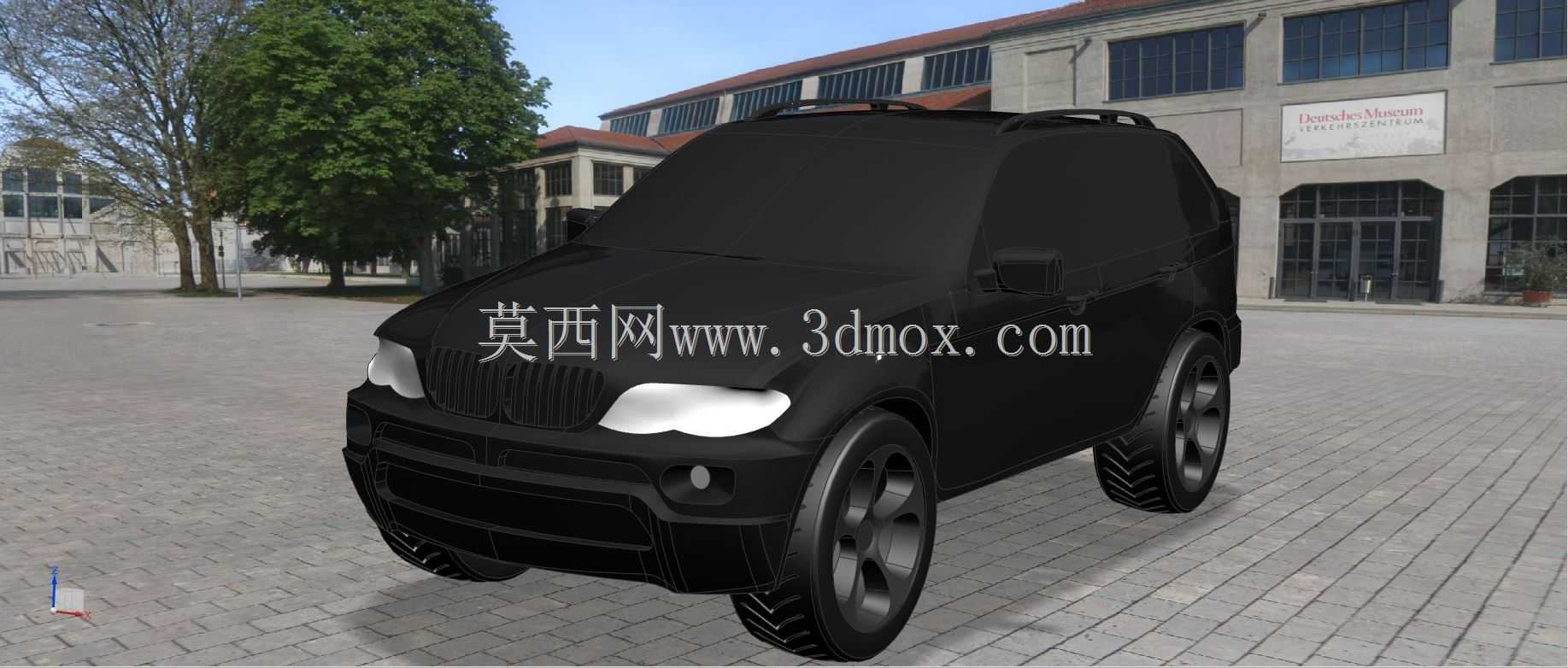

宝马X5E53经典SUV整车外观曲面造型

　　这款中大型豪华SUV的外观曲面建模，核心服务于整车造型评审、外覆盖件结构可行性分析以及改装方案前置验证。在整车开发流程里，外表面数模是油泥模型扫描后进入工程化阶段的第一版数据基准，决定了翼子板、引擎盖、车门、尾门等覆盖件的分缝边界，也直接影响风阻系数、碰撞吸能区布置以及整车装配公差累积。建模过程中优先还原初代X5的车身比例：长前悬配合短促的车尾过渡，车顶线条从B柱后缓慢下沉，既保留SUV的直立驾驶视野，又兼顾公路行驶的低风阻取向。前脸双肾格栅的边框圆角、大灯与翼子板的贴合面、前保险杠下部进气口的翻边角度，都按照实车冲压成型的拔模方向做了曲面收敛，避免后续结构设计出现负角。轮拱位置预留了足够的轮胎跳动间隙，对应原厂悬架的上下行程边界，

　　即便改装大尺寸轮毂也能通过数模快速校核转向时的干涉风险。车身侧面的特征腰线并非简单的凸起棱线，而是从大灯末端贯穿至尾灯的渐变曲面，光影下能形成连续的反光带，这也是豪华车外观区分普通车型的关键细节，建模时需要通过多段曲率连续的曲面拼接，保证G2以上的连续度，避免量产车喷漆后出现光影畸变。车顶行李架的安装基座与车顶排水沟做了一体化整合，既保留纵向承载能力，也不会破坏车顶曲面的整体性。后保险杠的下部护板区域预留了拖车钩安装位与排气装饰罩的匹配边界，尾灯的安装面与尾门、侧围的搭接差也在数模中做了预设，方便后续拆解做内外饰的装配校核。从应用场景看，这类整车外观数模可用于高校车辆工程专业的曲面建模教学，也能作为改装厂商设计宽体套件、

　　包围套件的基础数据，还可导入渲染软件制作产品展示动画，或是用于碰撞仿真前的几何清理工作。建模思路上没有采用实体堆砌的方式，而是先搭建整车级的控制线框，确定前后悬、轴距、轮距、离地间隙这些硬点参数，再从大面到细节逐步拆分曲面，每一块外覆盖件都保留了独立的曲面边界，方便后续拆分做钣金成型分析。车门把手的凹陷深度、外后视镜的安装座曲面、前风挡的倾斜角度都与整车人机工程、风噪性能直接相关，数模中这些区域的曲面精度直接决定后续CFD仿真的结果可信度。
