DIY便携式点焊机结构设计方案

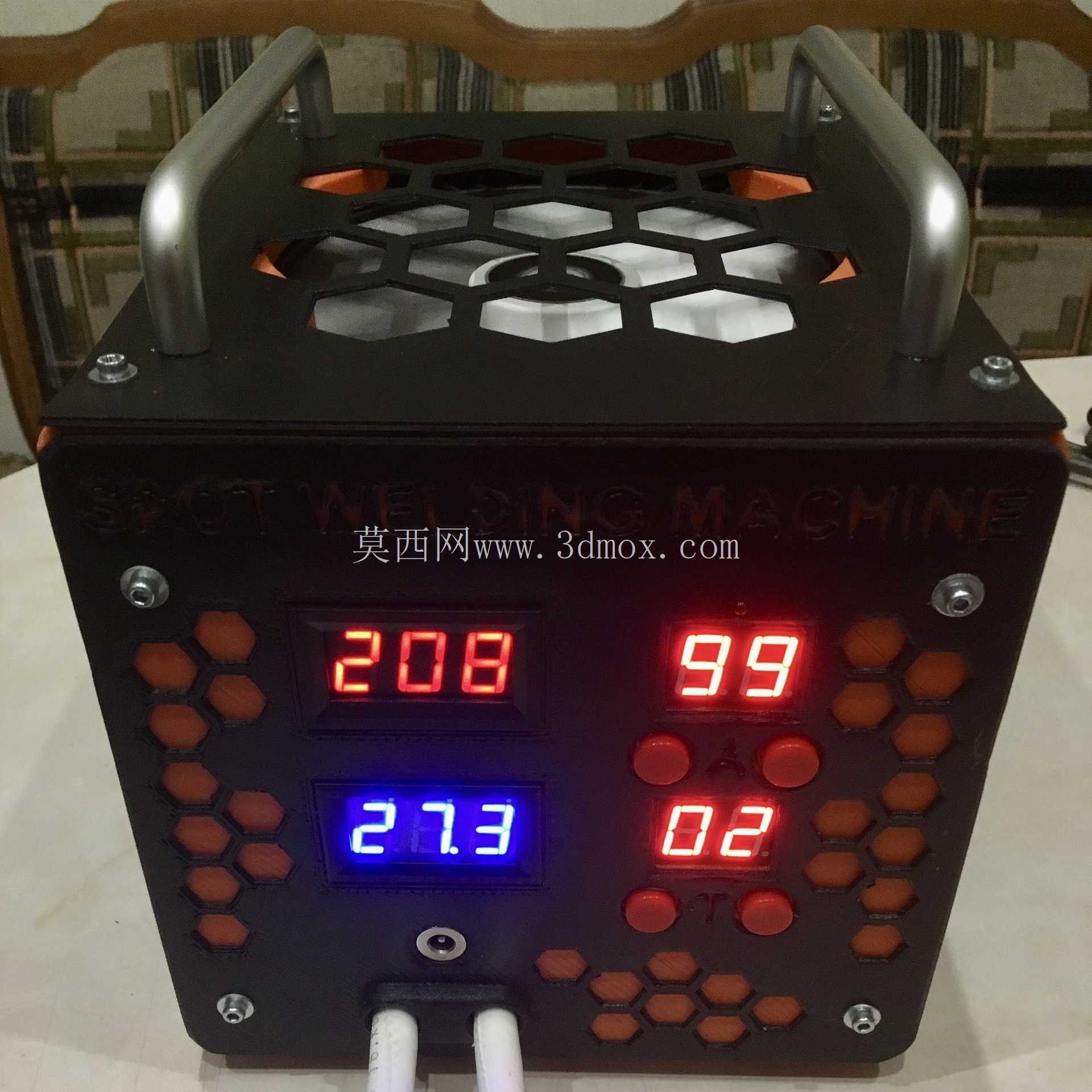

　　这款DIY点焊机的三维结构设计，核心围绕小批量五金件加工、电子元器件引脚焊接、锂电池组镍片连接这类轻量化焊接场景展开，区别于工业级重型点焊机的大体积设计，整体结构偏向桌面级便携使用，可放置在常规钳工工作台或家用操作台上，不需要额外做重型地基固定，适配个人工作室、电子维修门店、创客空间这类非规模化生产的使用场景。从功能实现逻辑来看，整套结构以交流变压器作为核心功率输出载体，搭配独立的点焊控制器实现焊接电流、通电时长的精准调节，避免长时间大电流输出导致的变压器过热、焊点击穿问题，前端焊笔采用分体式手持结构，操作时可灵活调整焊点位置，不需要复杂的工件夹持工装就能完成异形小件的焊接作业。散热系统的设计上，机身顶部集成140mm规格的PWM冷却风扇，对应变压器、控制板、输出接线端这三个核心发热区域做定向风道设计，风扇转速可根据机身内部温度实时调整，连续焊接作业时能将核心部件温度控制在元器件耐受范围内，避免高温导致的绝缘层老化、控制元件参数漂移问题。操作面板区域集成了数显电压、电流显示模块，可实时读取当前焊接参数，调节旋钮与功能按键布置在面板前侧操作区，操作人员坐姿作业时无需抬手就能完成参数调整，符合常规人机操作的尺寸边界。

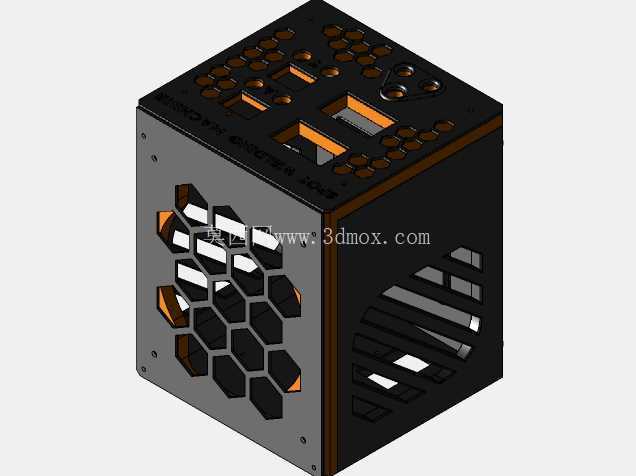

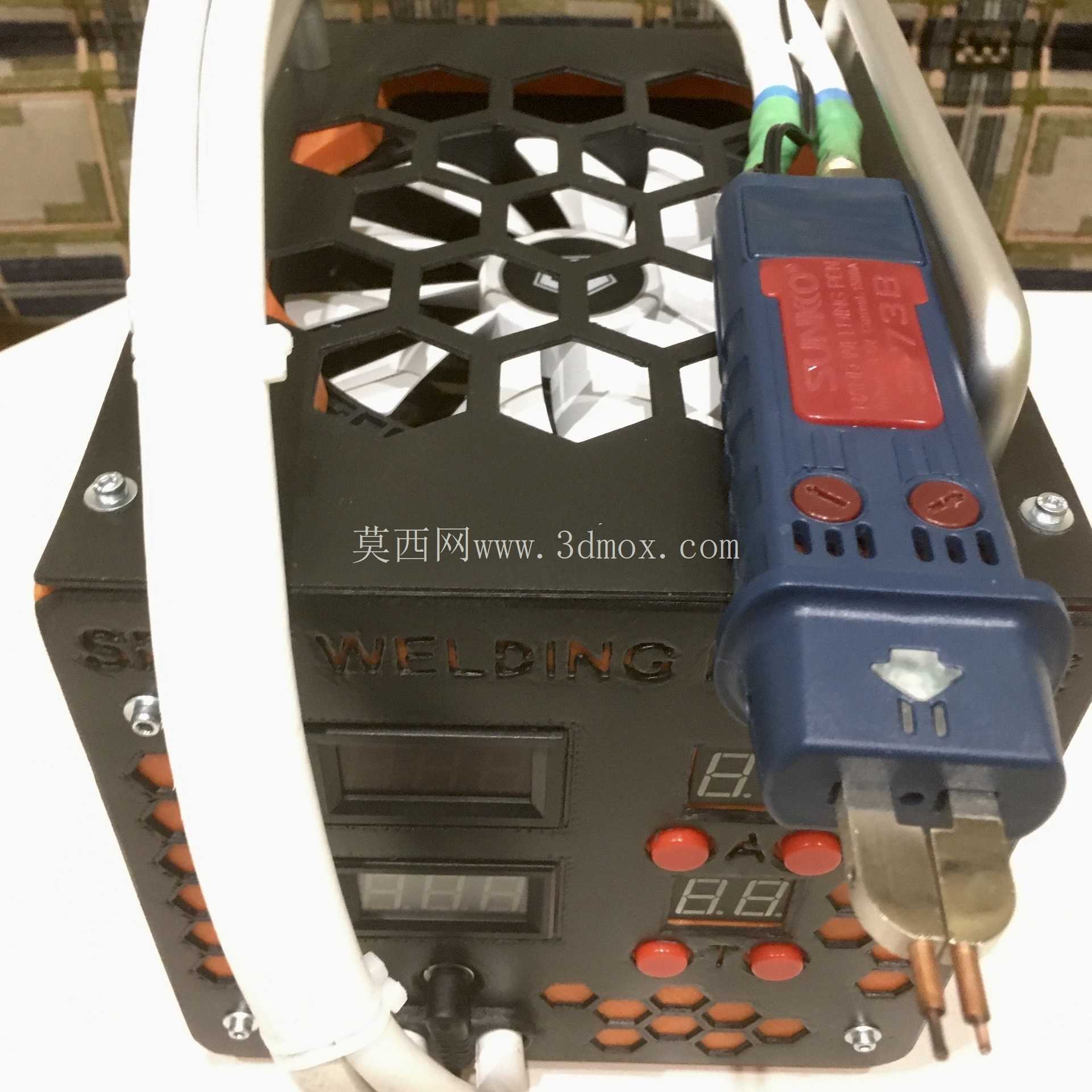

　　机身外壳采用钣金弯折拼接结构，各安装位预留了标准紧固件连接孔，面板开孔位置对应显示模块、调节元件、接口的安装尺寸做了公差匹配，侧边预留的硅胶线缆过孔做了圆角处理，避免穿线时划伤线缆绝缘层，输出端采用快接式接线端子，更换不同规格焊笔时不需要拆解机身内部接线。焊笔部分的结构设计考虑了手持操作的握持舒适度，笔身采用耐高温绝缘外壳，前端焊头采用可更换式铜质电极，电极磨损后只需松开紧固螺丝就能快速替换，不需要整体更换焊笔组件，降低后期使用的耗材成本。

　　线缆部分选用35平方毫米的多股软铜电缆，长度预留2.5m的操作半径，操作人员可在机身周边一定范围内移动作业，不需要频繁挪动被焊接的工件，针对线缆与变压器输出端的连接位置，设计了专用的压线紧固结构，避免大电流通过时接触电阻过大导致的接头发热问题。控制回路部分单独设置了9V交流供电回路，与主功率回路做电气隔离，避免主回路大电流干扰控制信号的稳定性，面板上的温度显示模块可实时监测变压器核心温度，超过设定阈值时自动切断主回路输出，同时触发风扇全速运转，起到过热保护的作用。

　　机身内部的元器件安装采用分层布局，主变压器固定在机身底部的承重安装位，降低整体重心避免设备倾倒，控制板安装在变压器上方的独立安装支架上，与变压器之间预留隔热间隙，避免变压器热量直接传导到控制板上，输入电源接口、电源开关布置在机身后侧，接线时不会干扰前侧的操作区域。考虑到DIY制作的可实现性，所有结构件的安装孔位、拼接尺寸都适配常规标准件的规格，不需要定制特殊规格的紧固件或加工件，普通机加工条件下就能完成所有结构件的制作，各部件的安装顺序遵循从内到外的装配逻辑，后期维护拆解时不需要完全拆除所有外壳就能更换内部易损元件。针对不同厚度的焊接工件，可通过面板调节旋钮匹配对应的焊接电流与通电时长，薄镍片、细引脚这类小工件可使用小电流短时长参数，厚一点的五金连接件可适当提升参数，不需要更换设备就能覆盖0.1mm到0.5mm厚度常用金属件的点焊需求。机身侧面预留了扩展接口位，后期可加装脚踏开关控制模块，实现双手持工件、脚控触发焊接的操作模式，适配批量小件焊接的作业需求，不用改动内部核心结构就能完成功能扩展。
