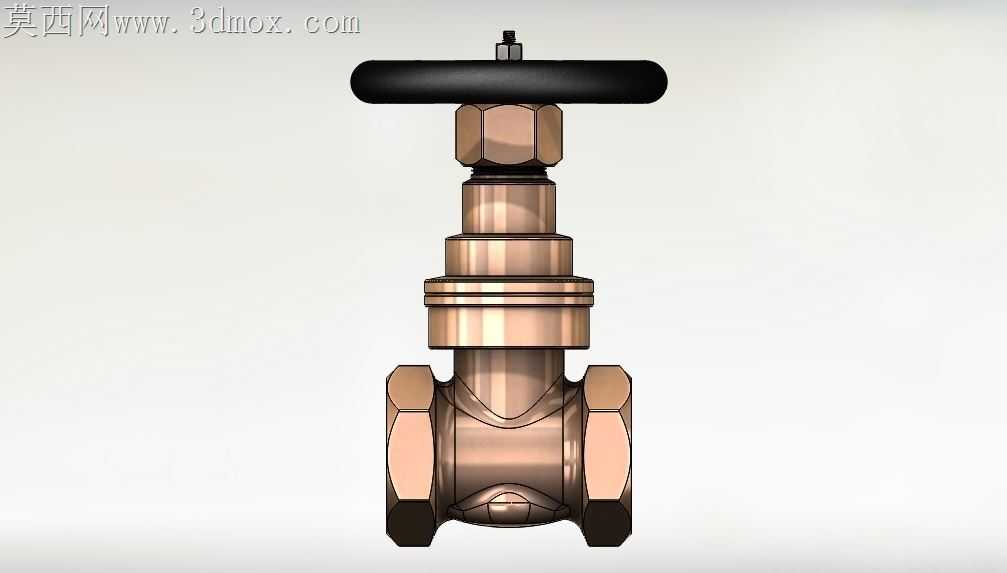

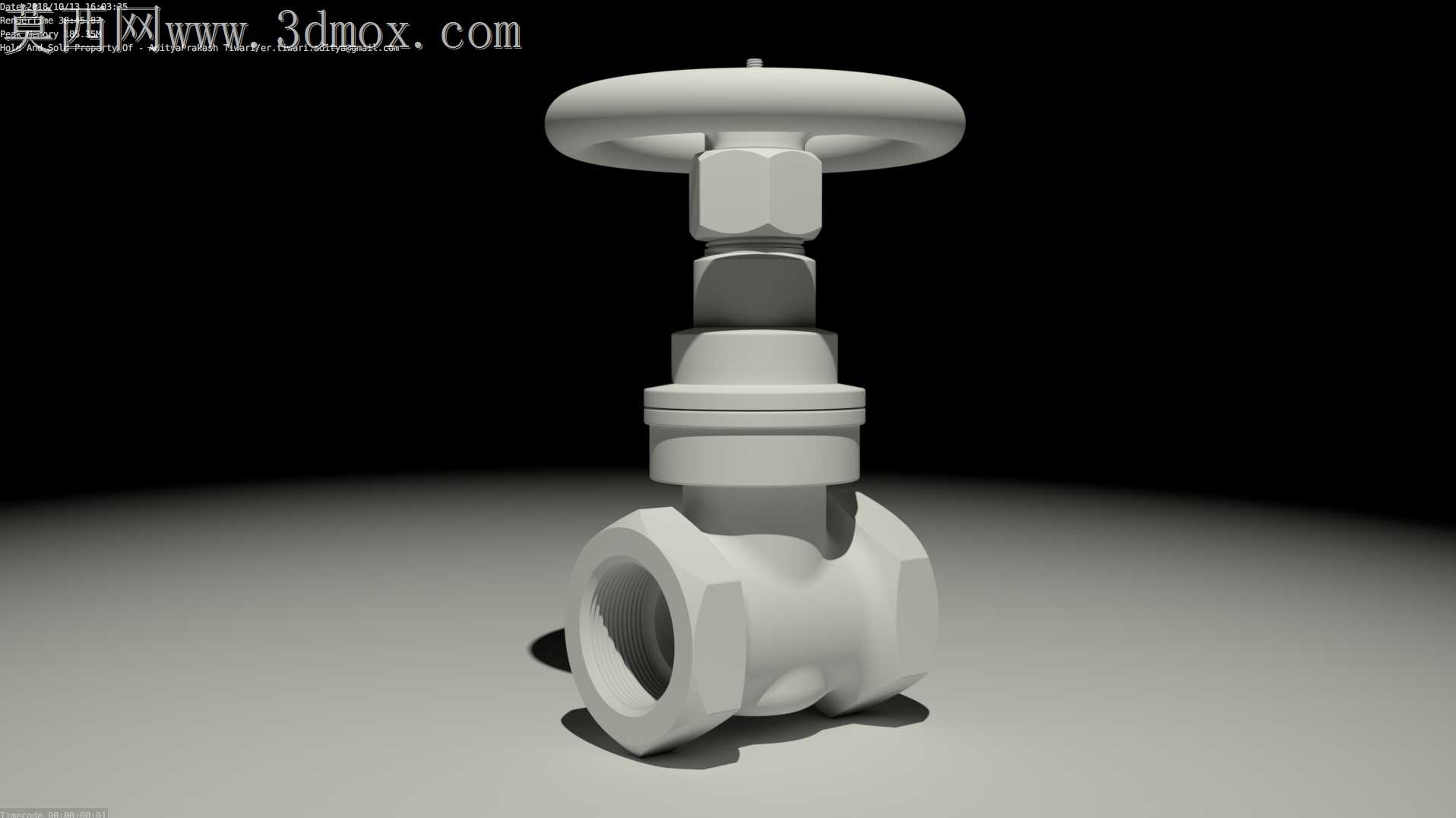

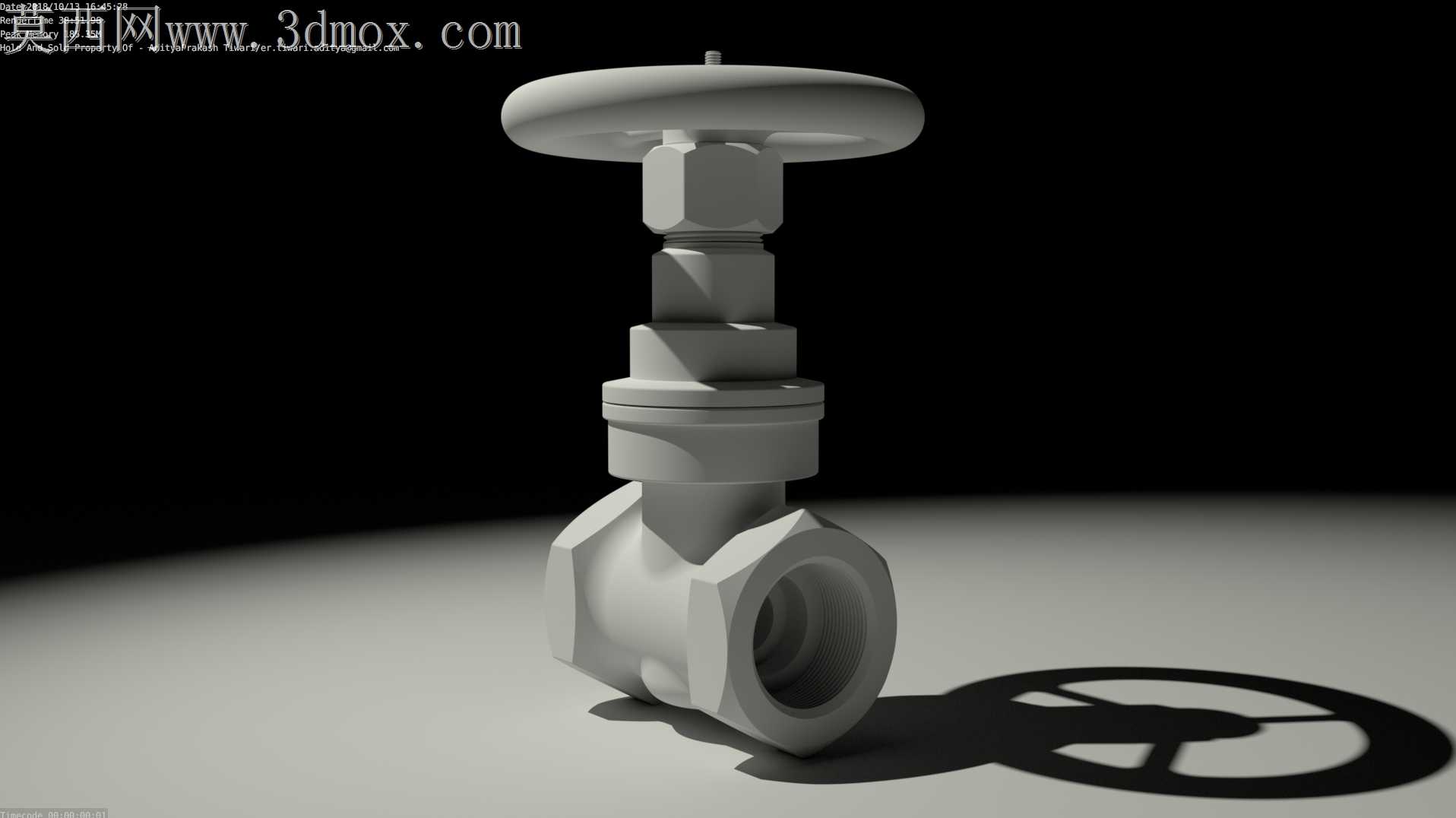

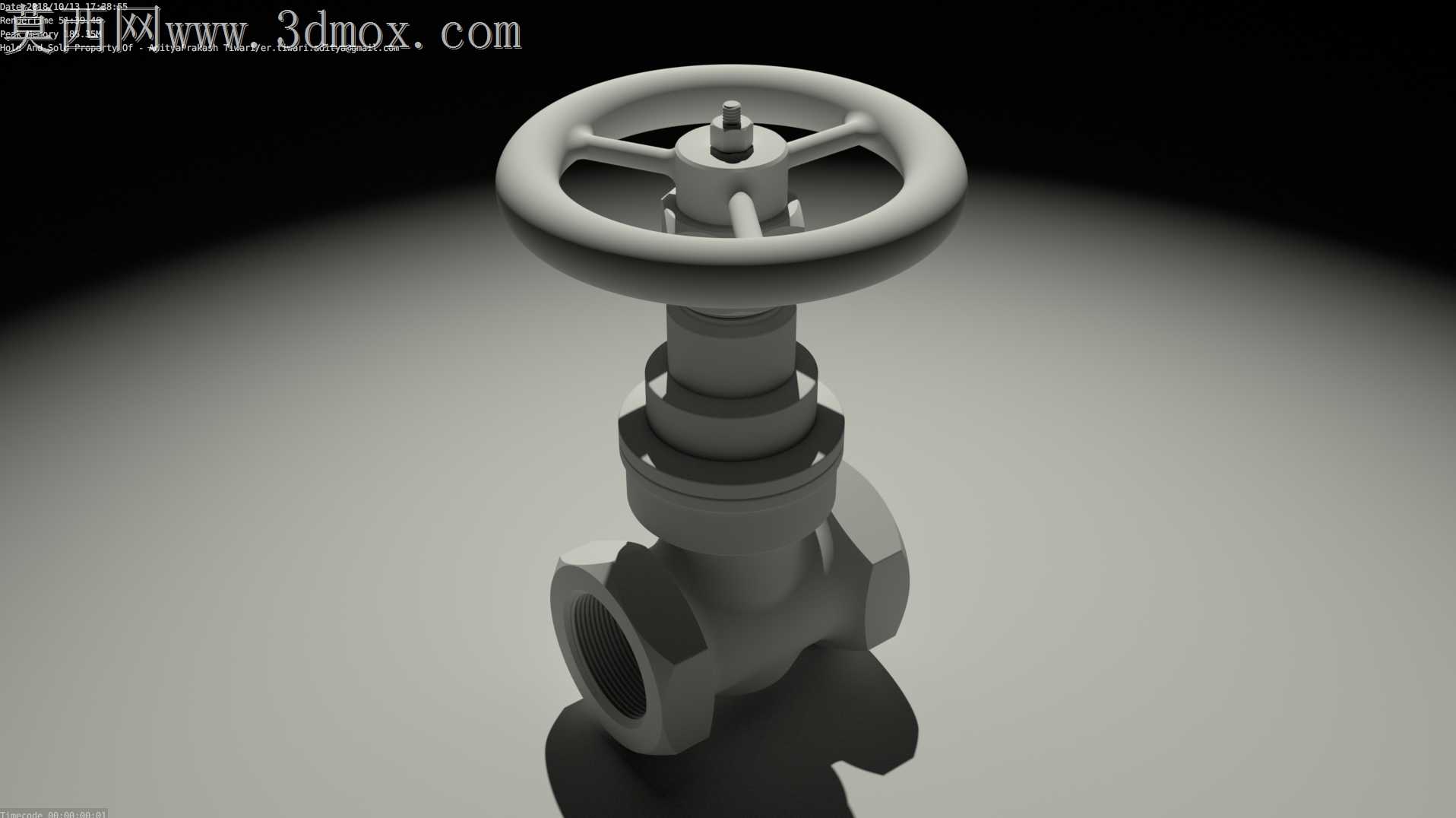

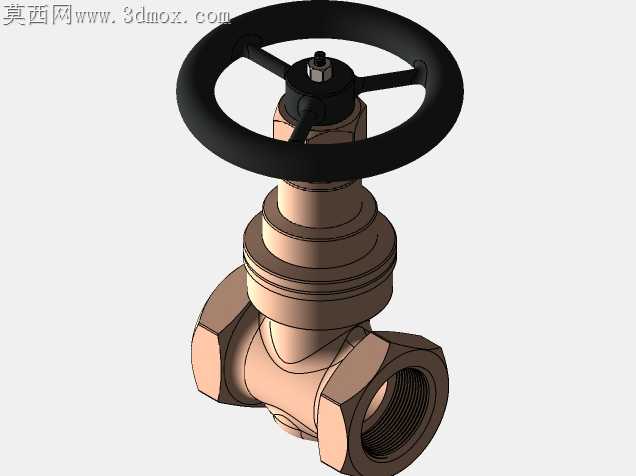

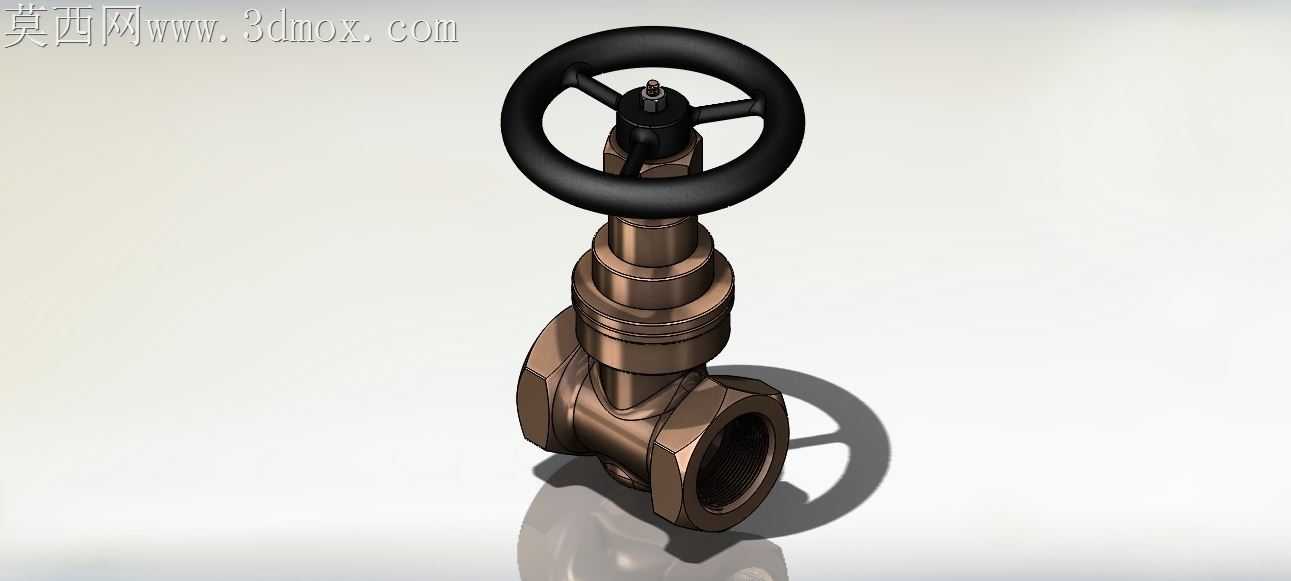

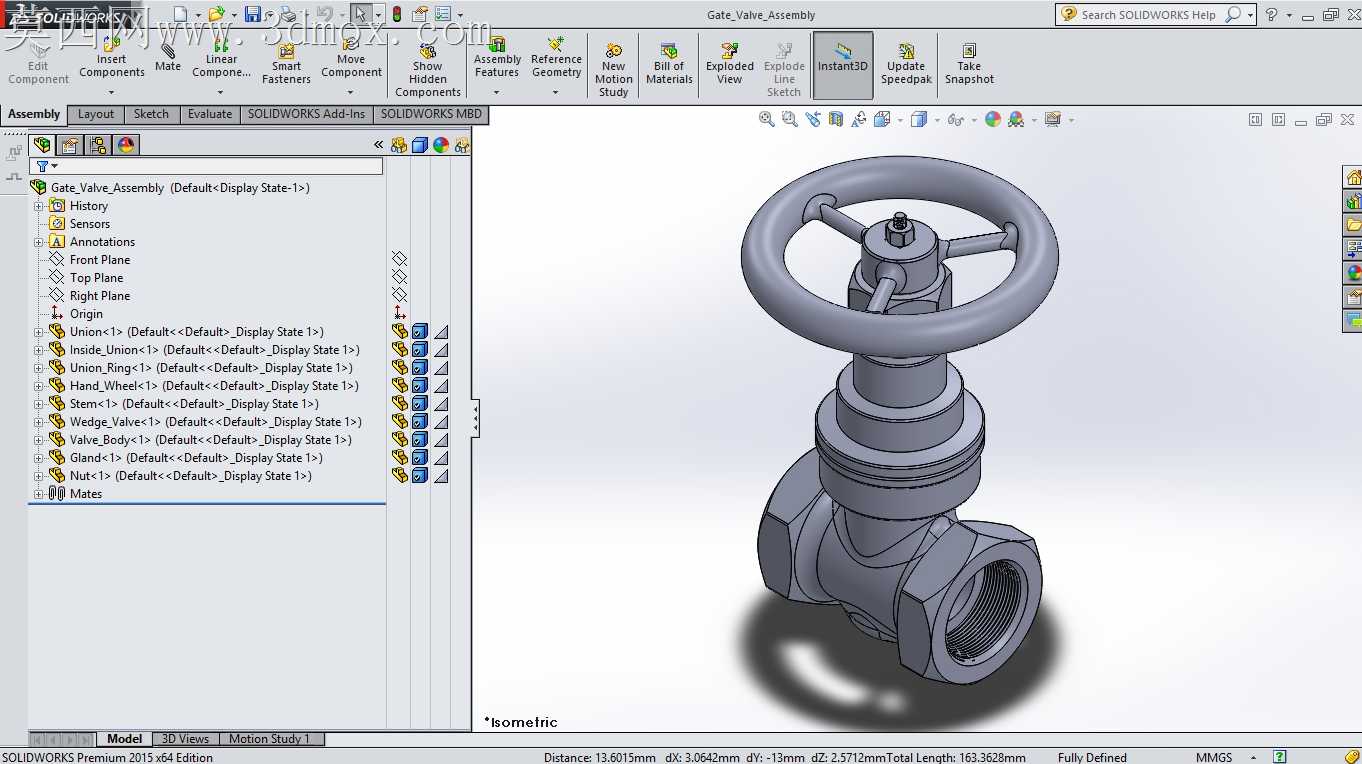

内螺纹连接铜制手动闸阀结构设计

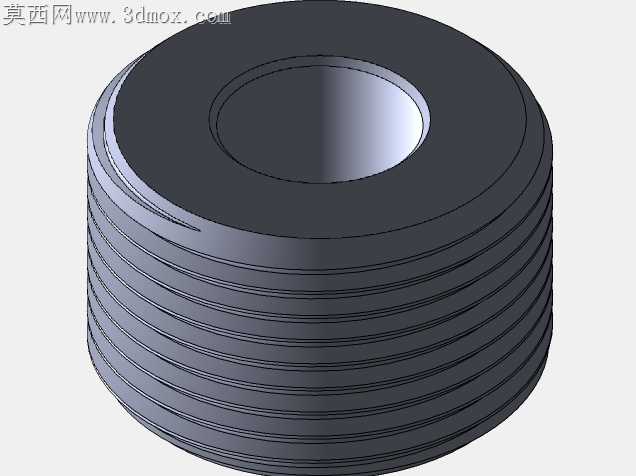

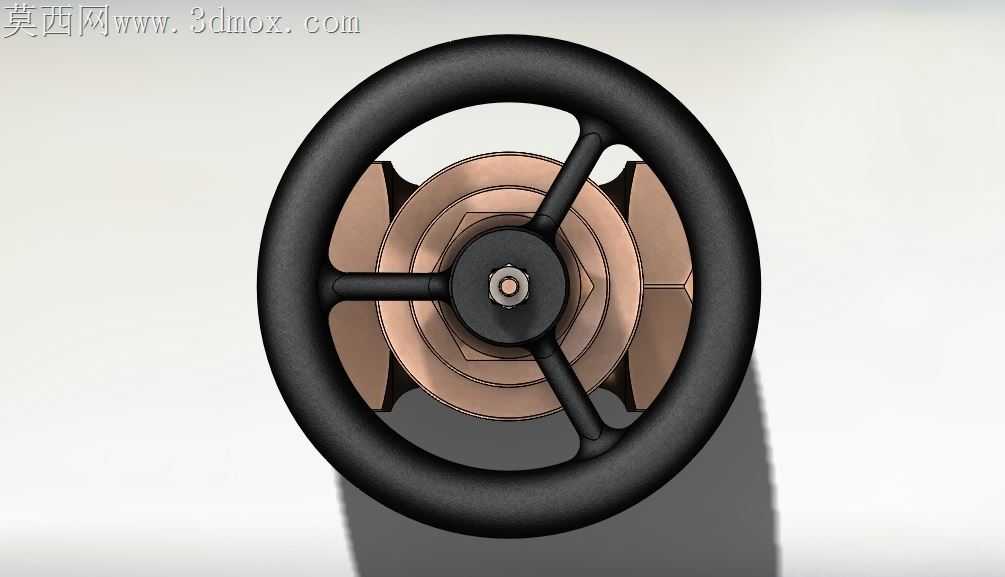

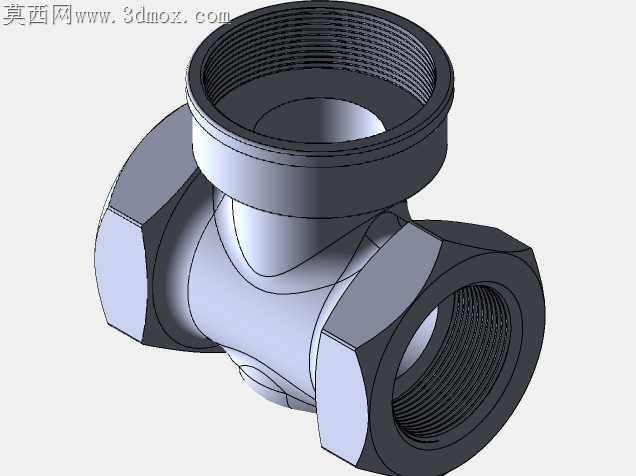

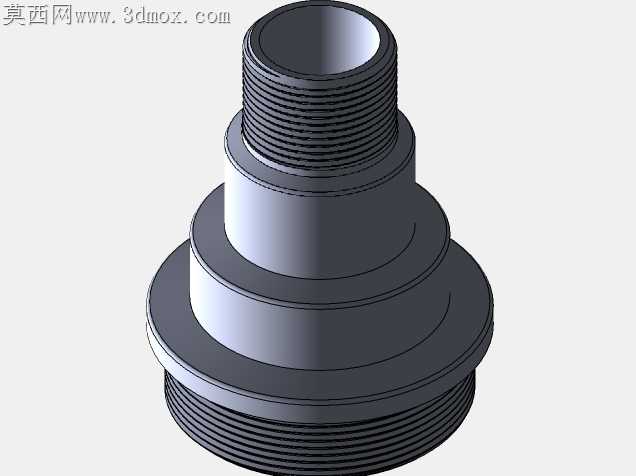

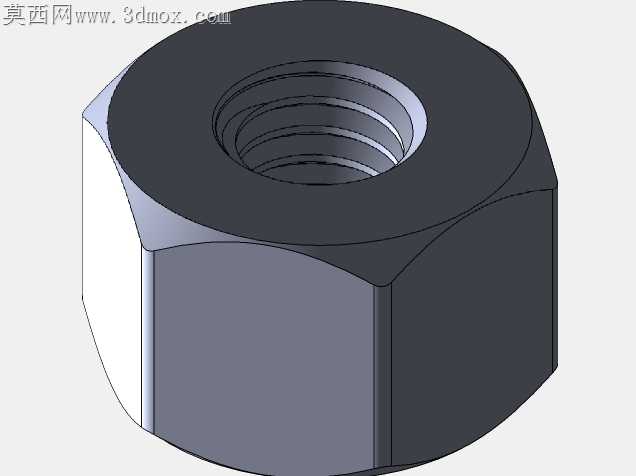

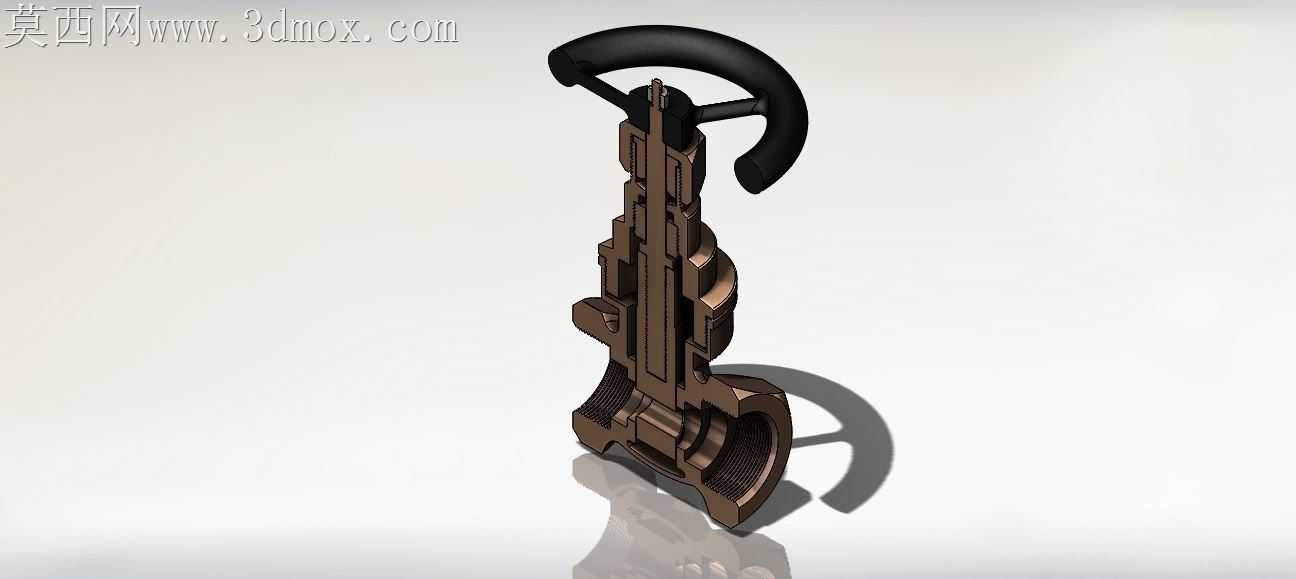

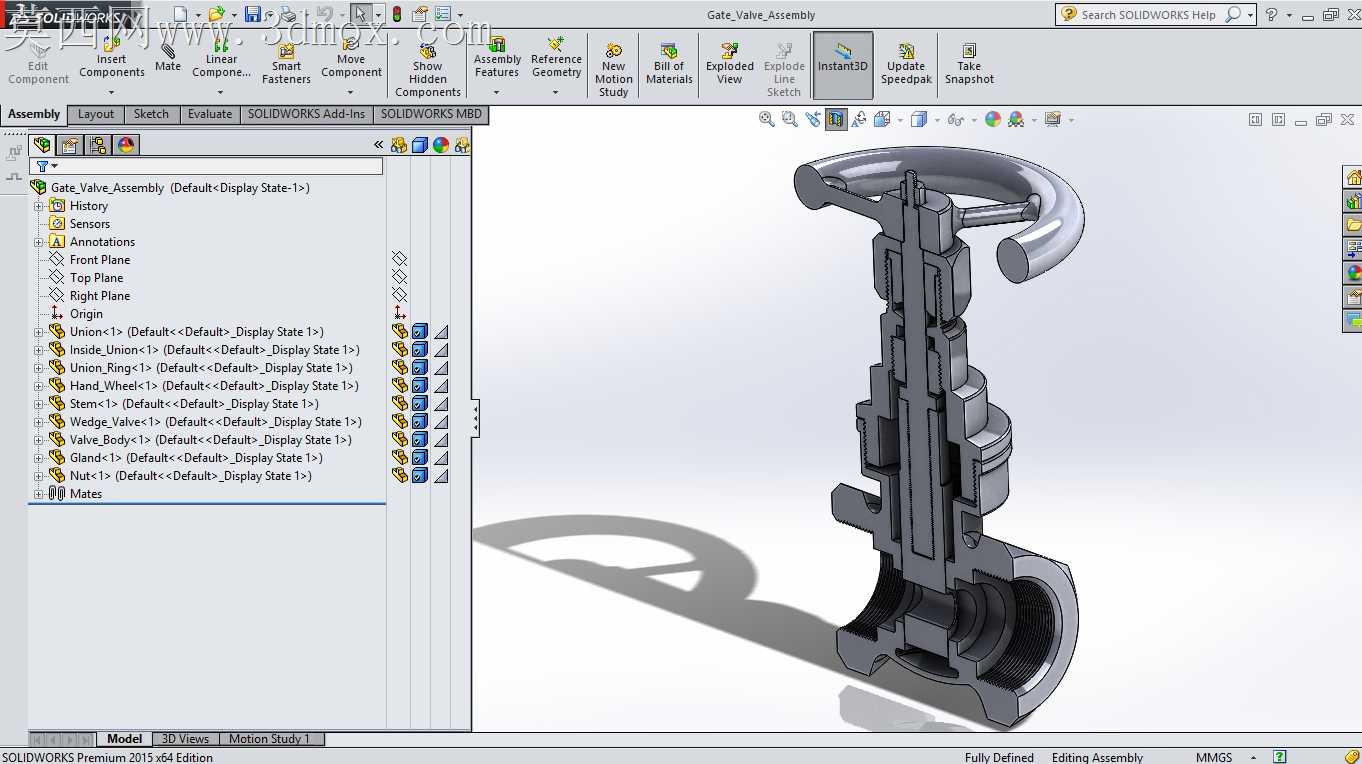

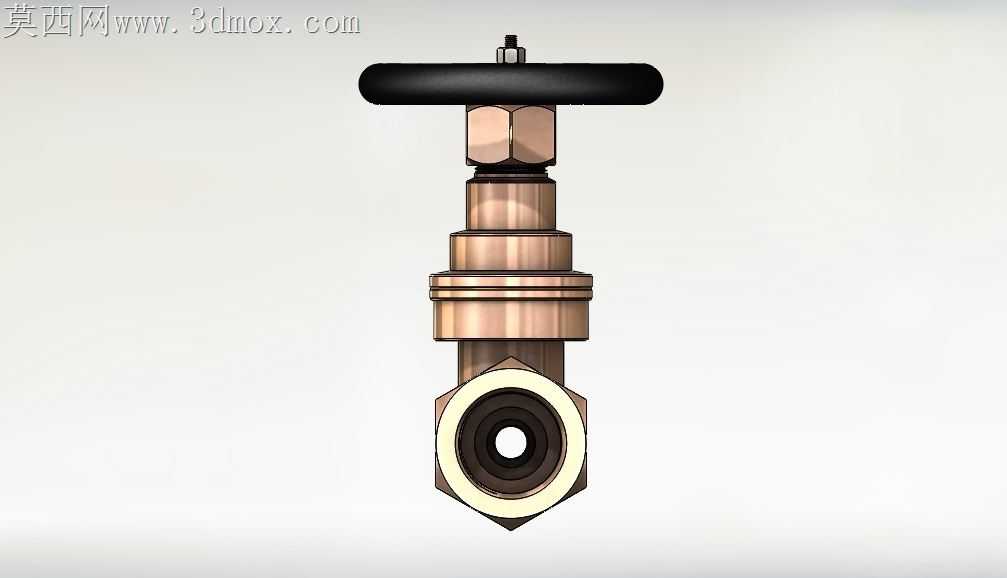

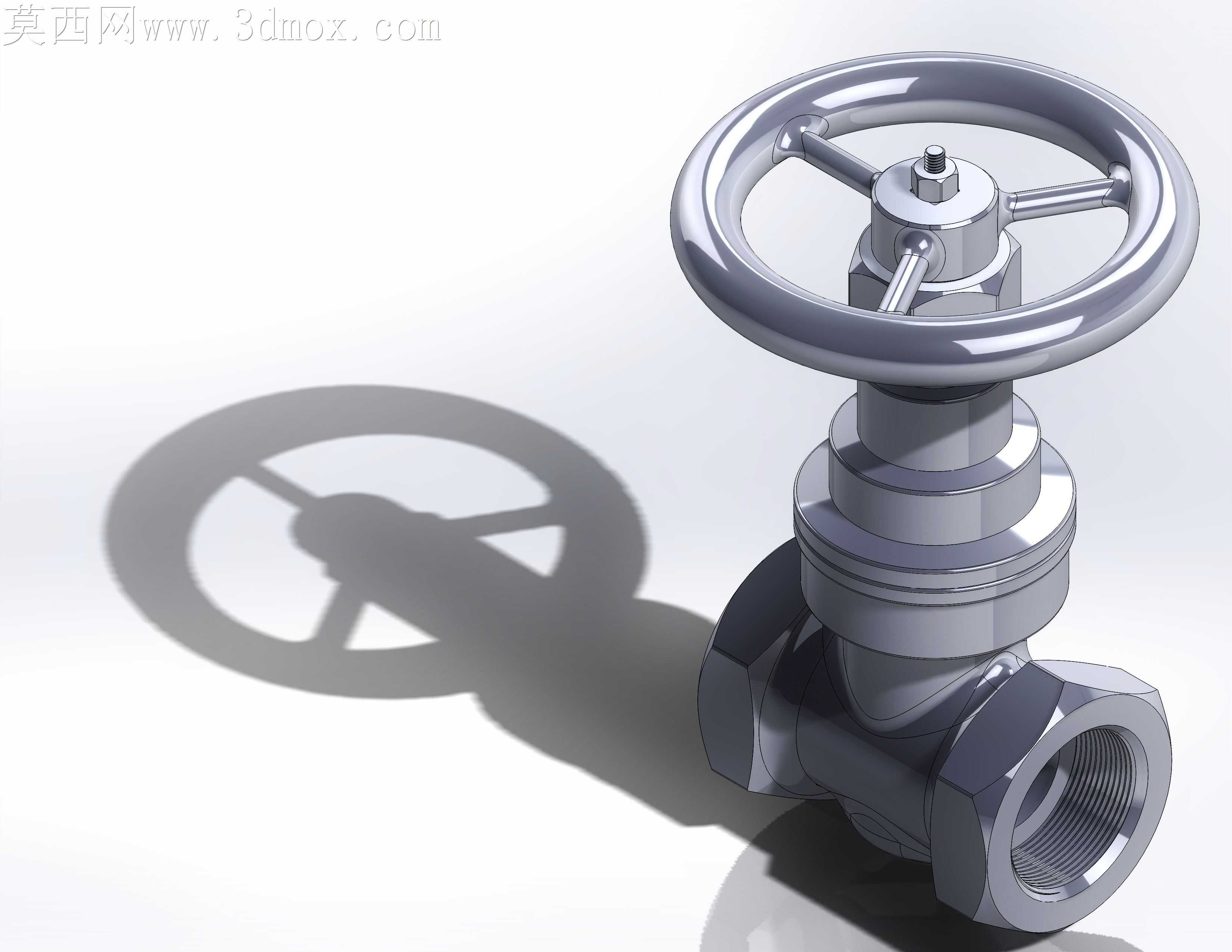

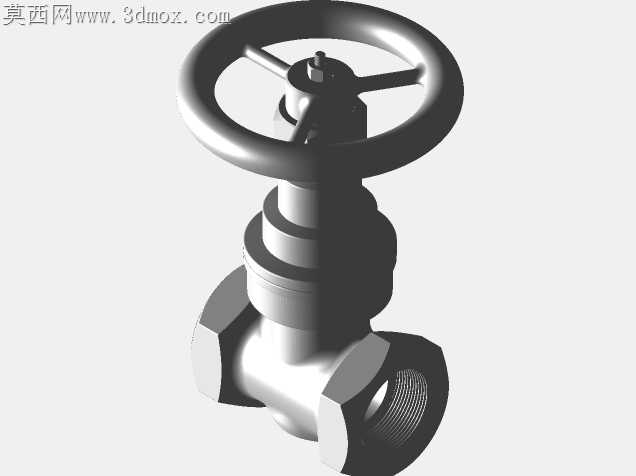

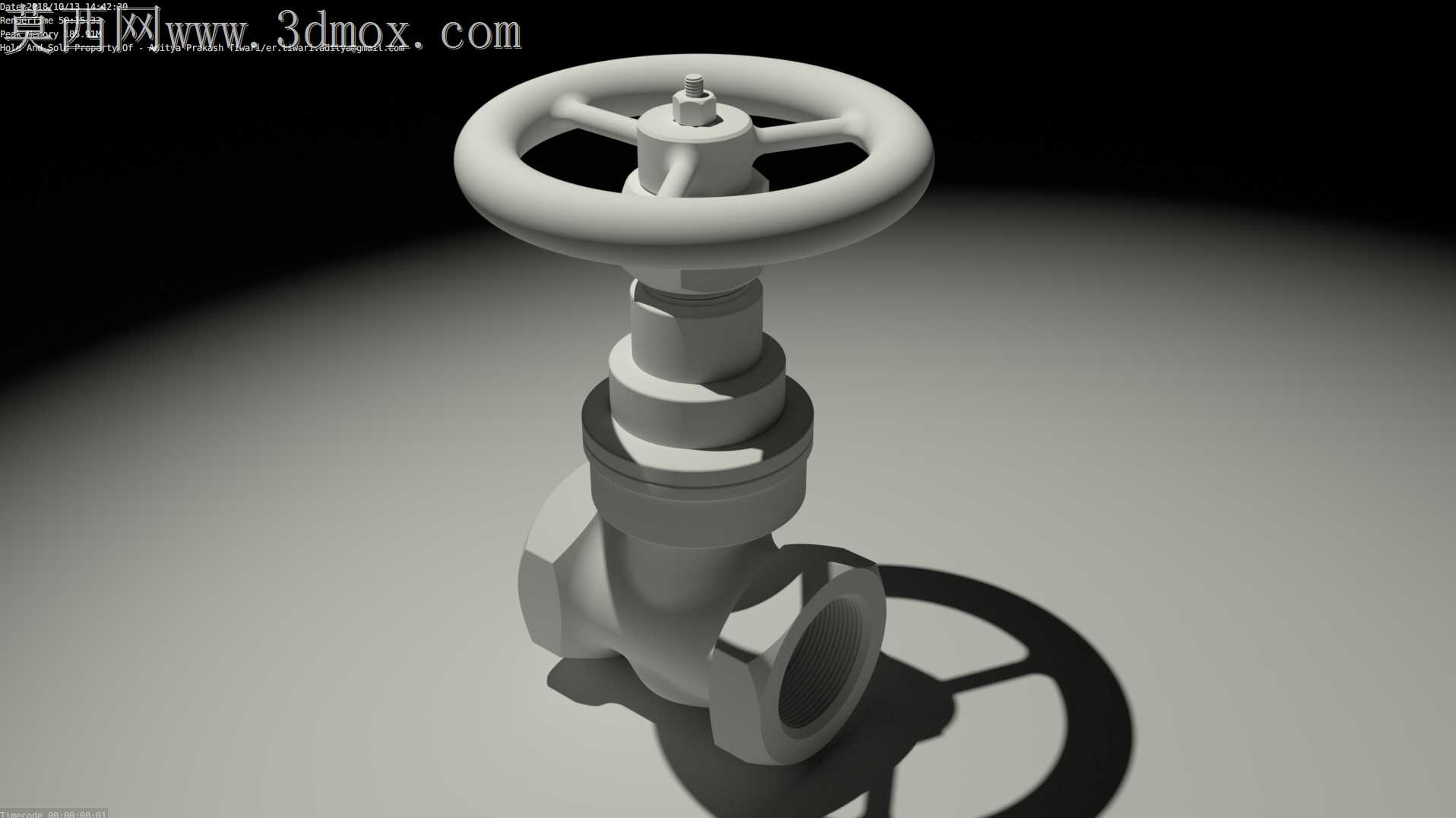

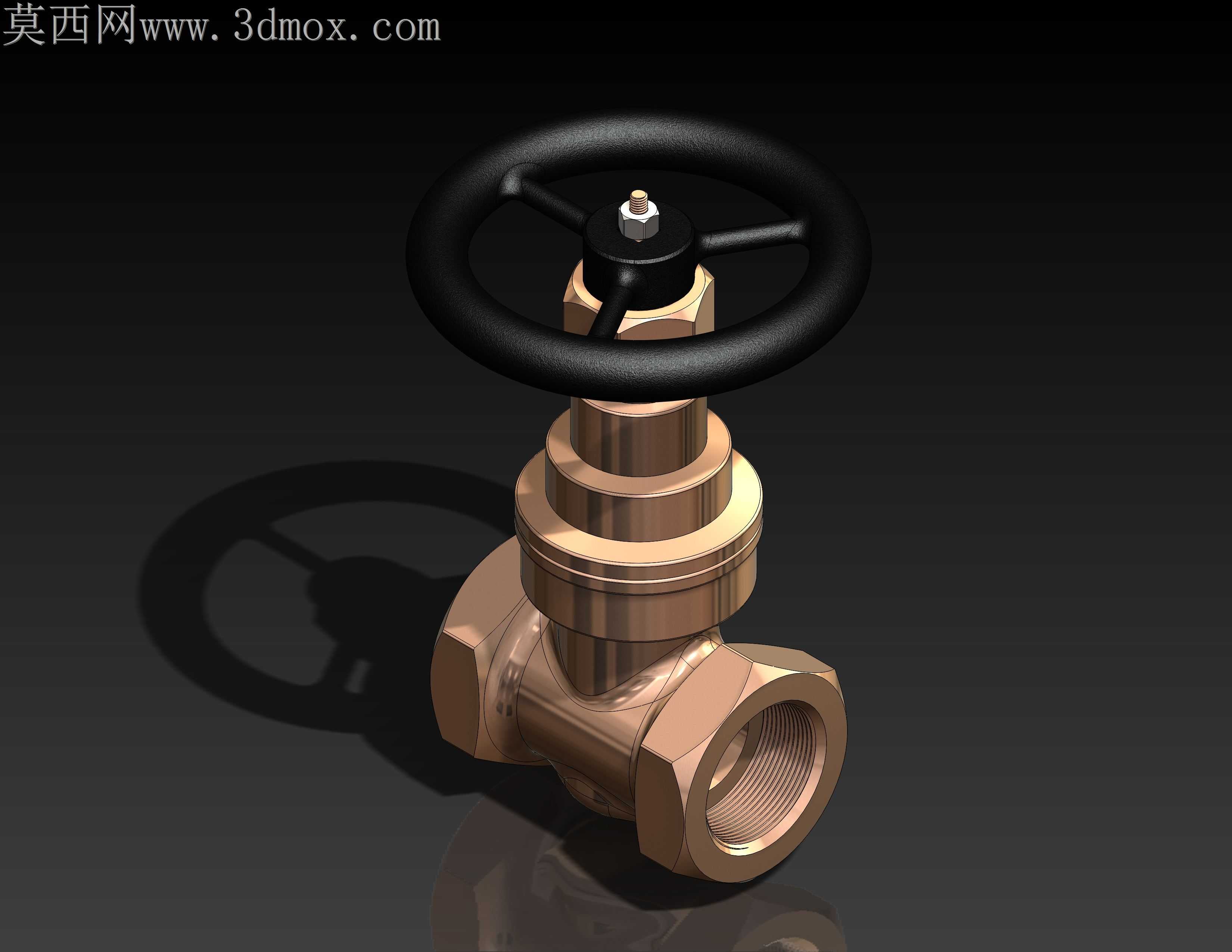

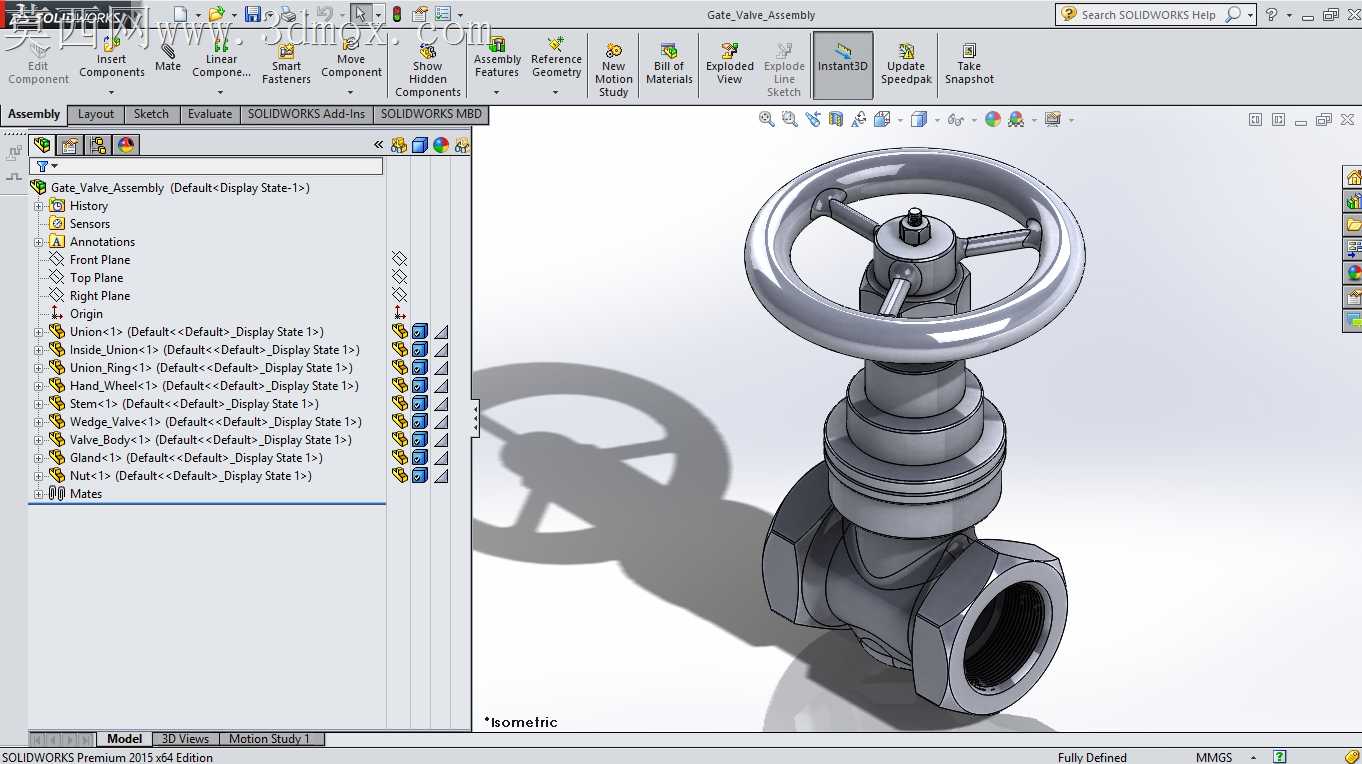

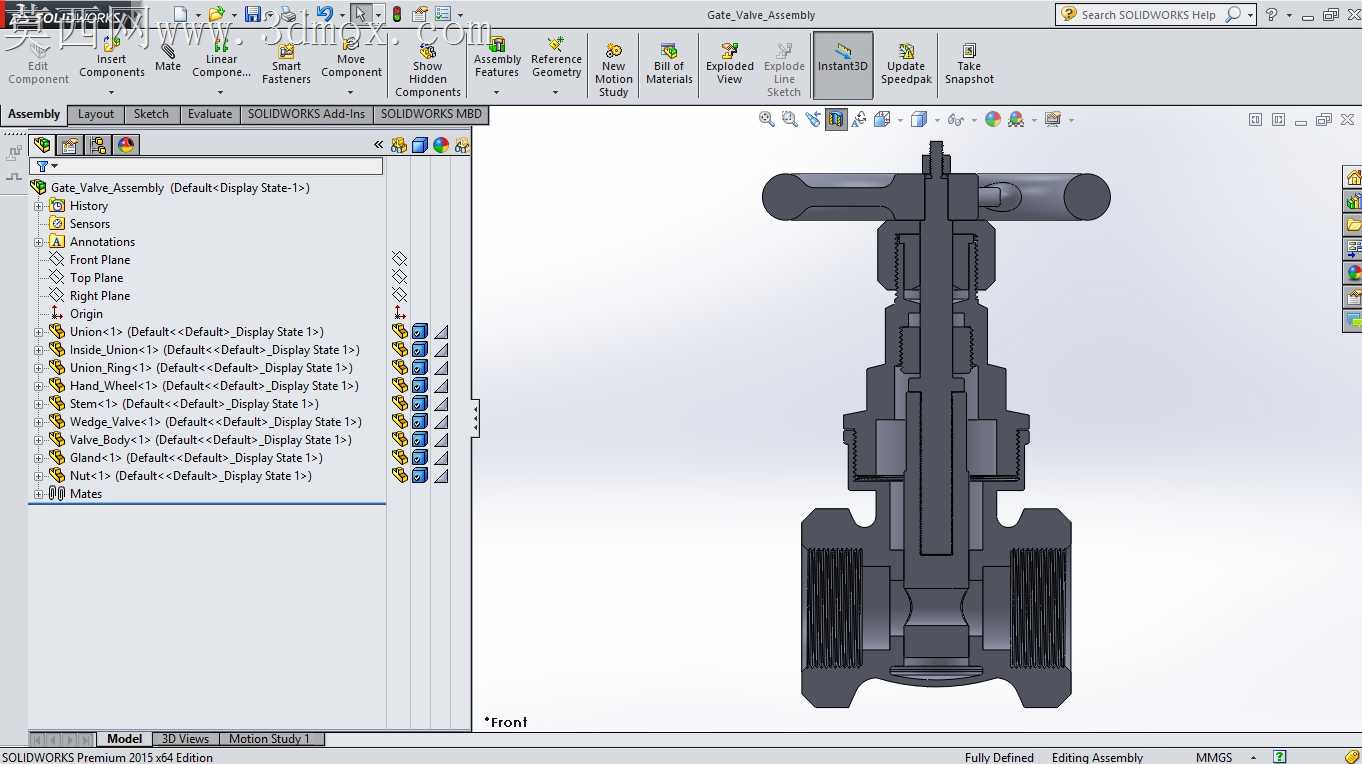

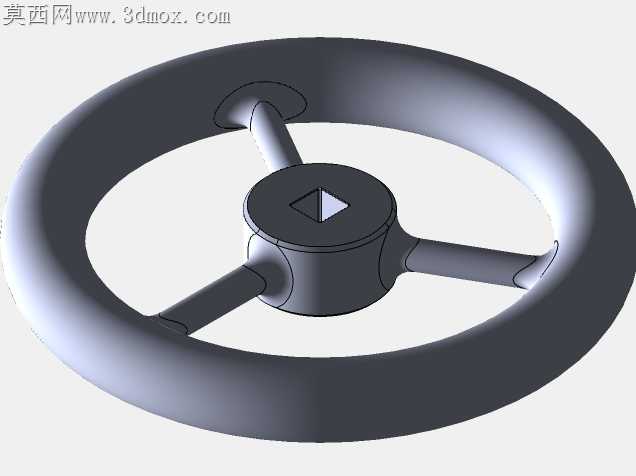

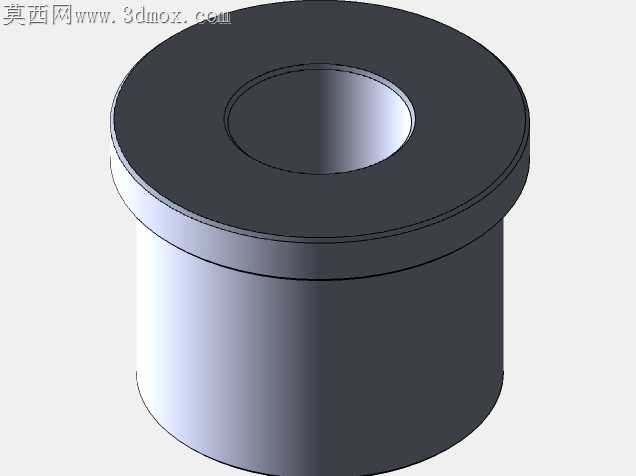

民用给排水、暖通管路的铜闸阀长期存在启闭卡涩、密封面磨损快的通病，根源多在阀杆与阀瓣的同轴度偏差，以及螺纹连接段的应力集中问题。这款铜闸阀的结构设计从加工适配角度出发，把阀杆的阶梯轴段公差控制在IT7级，阀瓣与阀杆的连接采用球面自位结构，即便加工时阀座密封面存在微小的角度偏差，启闭过程中阀瓣也能自动贴合密封面，不会出现单侧偏磨导致的内漏。阀体两端的内螺纹段做了加长导向处理，螺纹收尾处设计了1.5倍螺距的退刀槽，既避免了攻丝时的烂牙缺陷，也能让管路安装时螺纹旋入深度更均匀，不会因为局部应力集中导致阀体铜材开裂。手轮与阀杆的连接采用方榫配合加锁紧螺母的结构，方榫的侧面做了0.2mm的间隙配合，长期启闭转动时不会因为锈死出现手轮打滑空转的问题，顶部的锁紧螺母还能预留阀杆磨损后的补偿余量，不用整体更换阀门就能调整启闭行程。阀盖与阀体的连接采用梯形螺纹加密封垫片的结构，梯形螺纹的牙型角做了30度优化，相比普通三角螺纹，拧紧时的接触面积更大，承压能力更强，密封垫片的槽位设计成了燕尾槽结构，垫片受压后不会被介质压力冲挤脱出，即便在1.6MPa的常温水压下也能保持长期密封。铜材的选型考虑到了民用管路的抗锈蚀需求，阀体采用铅黄铜锻压成型，相比铸造铜件，内部组织更致密，没有砂眼气孔的渗漏隐患，锻压后的纤维流向顺着阀体的流道方向分布，承压时的抗开裂性能比铸造件提升40%以上。流道部分做了全通径的等径设计，没有缩径结构，介质流过时的流阻损失极小，完全打开时的流阻系数和同管径的直管段基本持平，不会出现常规闸阀缩径导致的流量衰减、局部紊流噪音的问题。阀杆的密封填料采用聚四氟乙烯V型填料，三组填料叠装的结构能自动补偿阀杆转动时的磨损，填料压盖的螺栓采用对称布置，拧紧时可以均匀施压，不会出现压盖偏斜导致的阀杆转动卡滞、填料外漏的问题。手轮采用球墨铸铁包胶结构，握持时的摩擦力足够，冬季低温环境下操作也不会冻粘手掌，手轮的轮辐做了圆弧过渡，没有尖锐棱角，现场安装操作时不会划伤施工人员。
