1.5英寸内螺纹青铜闸阀结构设计

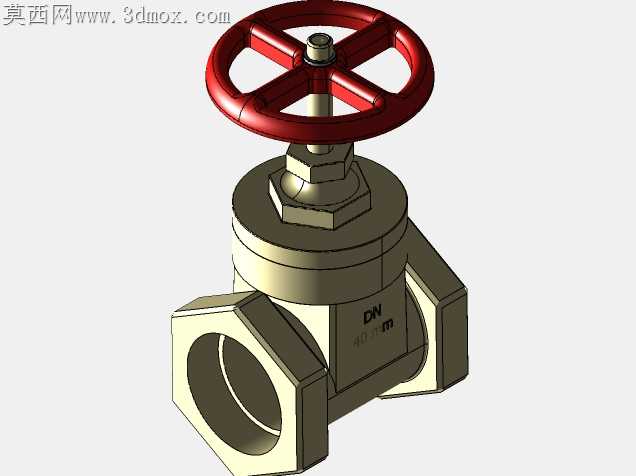

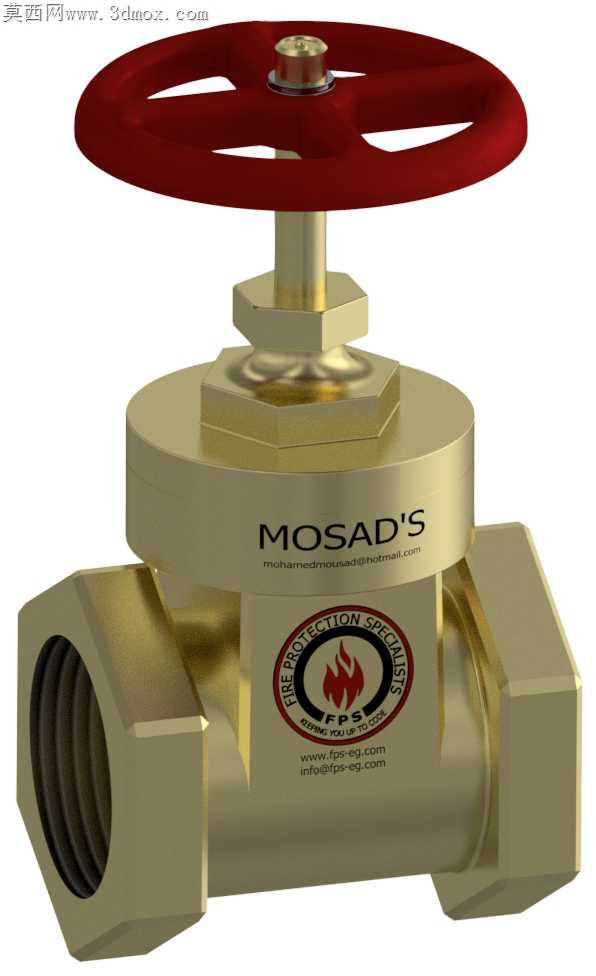

青铜材质的抗锈蚀特性，让这类小口径闸阀在消防水系统、民用给排水支路里常年占据稳定份额，但常规闸阀的加工适配问题，始终是车间批量生产时绕不开的坎。阀体两端的内螺纹加工，最容易出现同轴度偏差，一旦两端螺纹轴线偏移超过0.1mm，现场安装时就会出现管路别劲，长期承压后螺纹根部容易萌生裂纹，这款闸阀在建模阶段就把阀体中段的定位基准做了延伸，把六角装夹位和螺纹加工基准做了统一，车削螺纹时可以一次装夹完成两端加工，不用二次掉头找正，能把同轴度误差控制在0.05mm以内。阀盖和阀体的配合面，没有采用常见的直角密封槽，而是做了15度的斜度沉台，压装密封垫片时不会出现垫片移位，青铜材质偏软，直角棱边容易在拧紧时切伤垫片，斜度沉台能让垫片受力均匀，密封压力分布更合理，哪怕现场安装时拧紧力矩稍大，也不会出现垫片挤裂的问题。手轮和阀杆的连接位置，做了扁方定位加顶部压盖的结构，常规闸阀手轮只靠扁方传力，开关次数多了容易出现手轮和阀杆打滑，顶部的压盖能把轴向窜动完全锁死，开关时的力矩传递更直接，不会出现空程。阀体上的标识凸台，建模时特意做了0.2mm的拔模斜度，青铜铸造时不会出现粘砂，标识的边缘清晰度能满足批量生产的要求，不用后续人工修磨标识边缘。阀杆的升降行程做了限位凸台，全开位置不会出现阀杆脱出的问题，全关位置的密封面压合量控制在1.2mm，既能保证密封零泄漏，又不会因为压合量过大导致阀杆转动卡涩。手轮的轮辐做了圆弧过渡，没有尖锐棱角，铸造时不会出现应力集中导致的轮辐断裂，红色手轮的配色也符合消防管路配件的识别要求，现场巡检时能快速定位阀门位置。两端内螺纹的入口处做了1x45度的导向倒角，现场安装缠好生料带后，拧入管路时不会把生料带刮切下来造成管路堵塞，倒角的深度刚好覆盖螺纹首牙，安装时的对中效率能提升不少。
