夹装式玻璃门合页结构设计

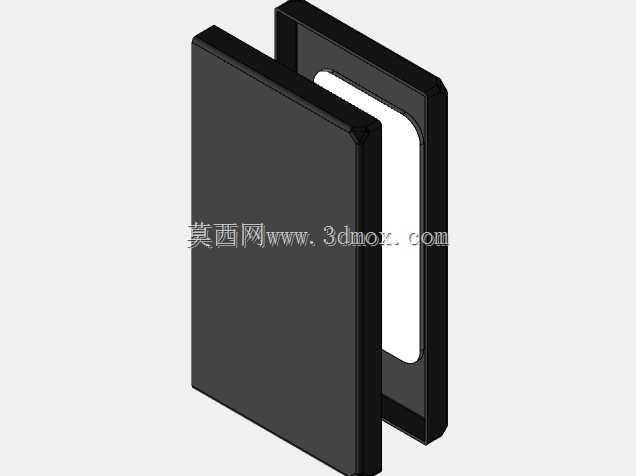

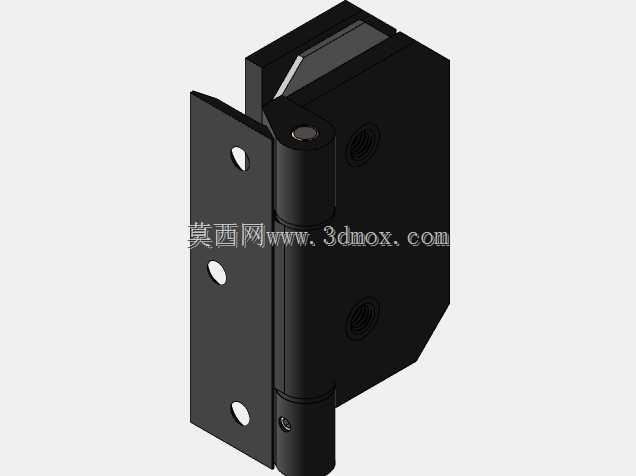

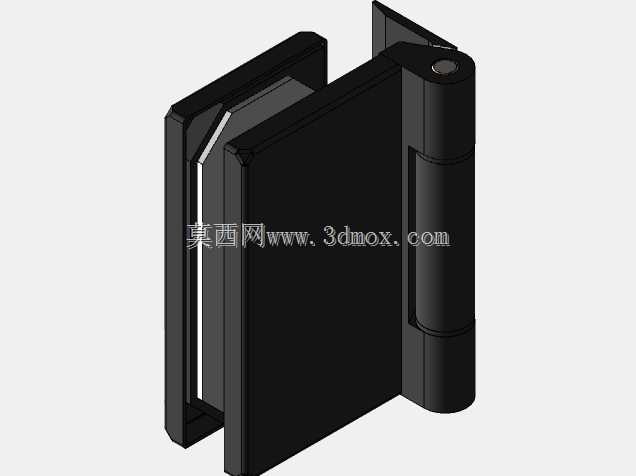

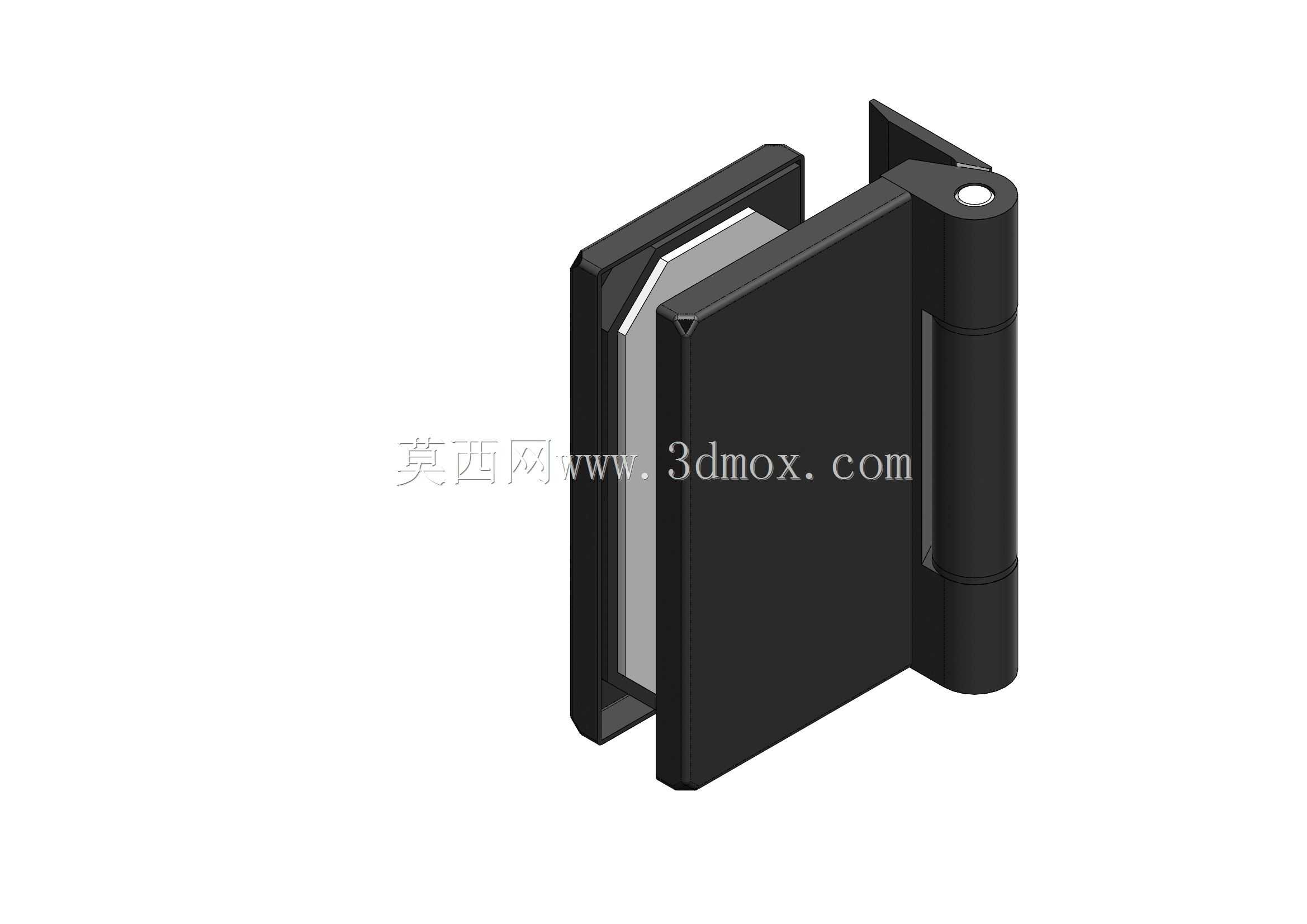

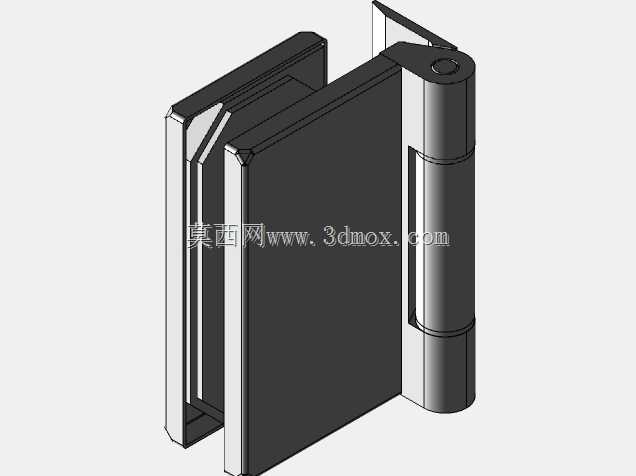

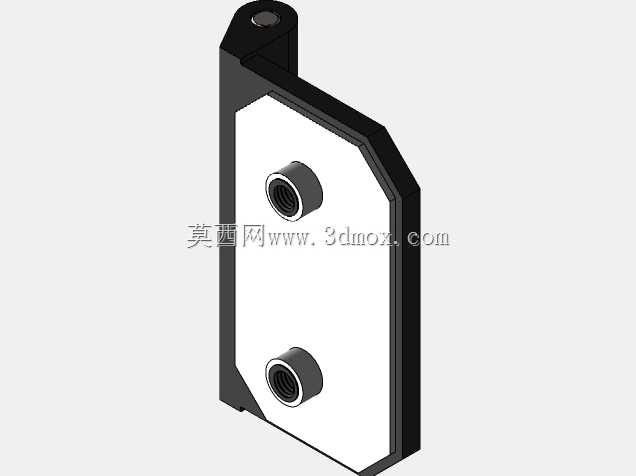

这款夹装式玻璃门合页主要应用于商用展示柜、卫浴隔断、办公玻璃隔间、设备观察门等场景，用来实现无框玻璃门扇与固定框架之间的转动连接，无需在玻璃上提前打孔，靠夹件的预紧力完成固定，能大幅降低玻璃加工的工序成本，也避免打孔位置应力集中导致的玻璃碎裂风险。从结构设计来看，合页采用对称夹装结构，两侧夹座内侧预留了弹性垫安装槽，装配时垫入橡胶或硅胶缓冲垫，一方面可以增大与玻璃表面的摩擦力，保证夹持稳定性，另一方面能避免硬质金属夹座直接接触玻璃，在开关门产生振动时起到缓冲作用，防止玻璃表面被刮花或者受硬力冲击破损。转动部分采用一体式销轴结构，轴套与合页筒体采用间隙配合，转动时阻尼均匀，不会出现松旷或者卡滞的问题，合页的转动角度可以覆盖常规门扇0到180度的开启需求，能适配大多数向内、向外开启的玻璃门安装场景。设计过程中重点考虑了安装边界的适配性，夹座的开口尺寸匹配常用的8mm、10mm、12mm厚度钢化玻璃，安装时只需要调整夹座上的紧定螺钉，就可以适配对应厚度的玻璃，不需要额外定制夹件；合页的固定侧既可以适配铝型材框架、不锈钢方管框架，也可以直接固定在实体墙面的预埋安装板上，安装孔位采用长圆孔设计，允许安装时有±2mm的位置调整量，降低现场安装的对位难度。从功能特性来说，这款合页的外露面做了直角收边处理，整体外观简洁利落，没有突出的螺钉头或者尖锐棱角，安装完成后整体视觉效果协调，适合对外观整洁度有要求的商用、家装场景。夹座的受力结构做了加强处理，在夹持玻璃的受力位置增加了局部壁厚，长期承受门扇重量不会出现夹座变形导致的玻璃下坠、门扇偏移问题。转动销轴位置做了防脱出结构，门扇频繁开关过程中不会出现销轴窜动、合页分体的故障，日常使用过程中不需要频繁加注润滑油，维护成本很低。在实际选型应用中，需要根据单扇玻璃门的宽度、重量匹配对应数量的合页，常规高度2米以内、宽度0.8米以内的玻璃门扇，上下安装两个该款合页即可满足承重要求，如果门扇尺寸更大、重量更高，可以在中间位置增加一个合页分散承重，保证长期使用的结构稳定性。
