概念型载人旋翼飞行器结构设计

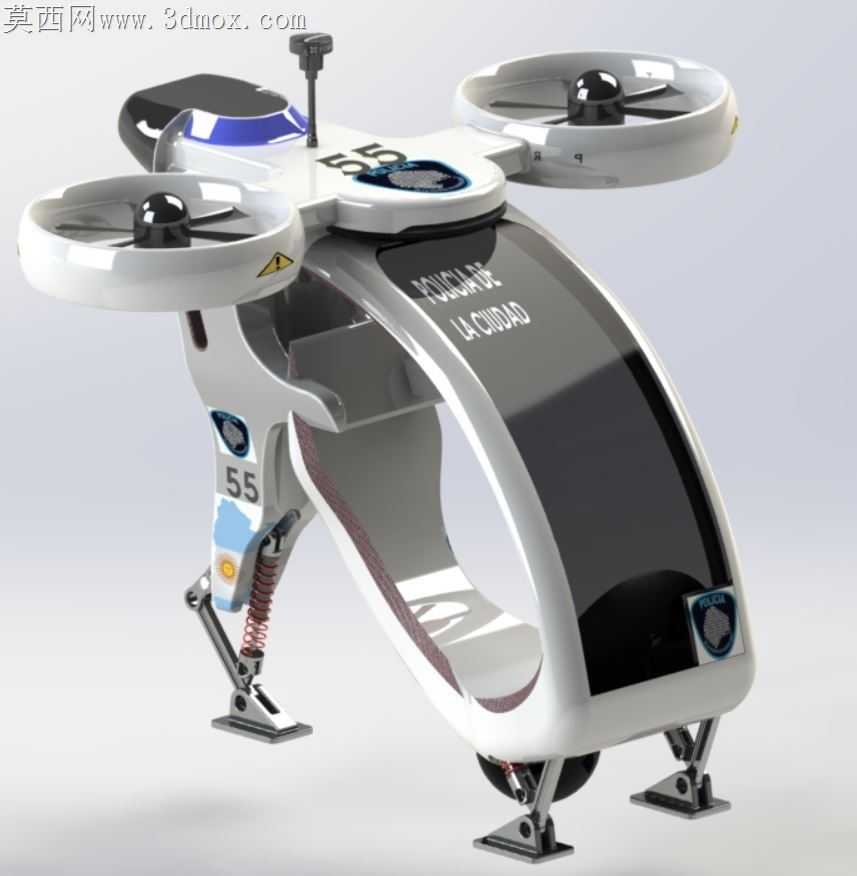

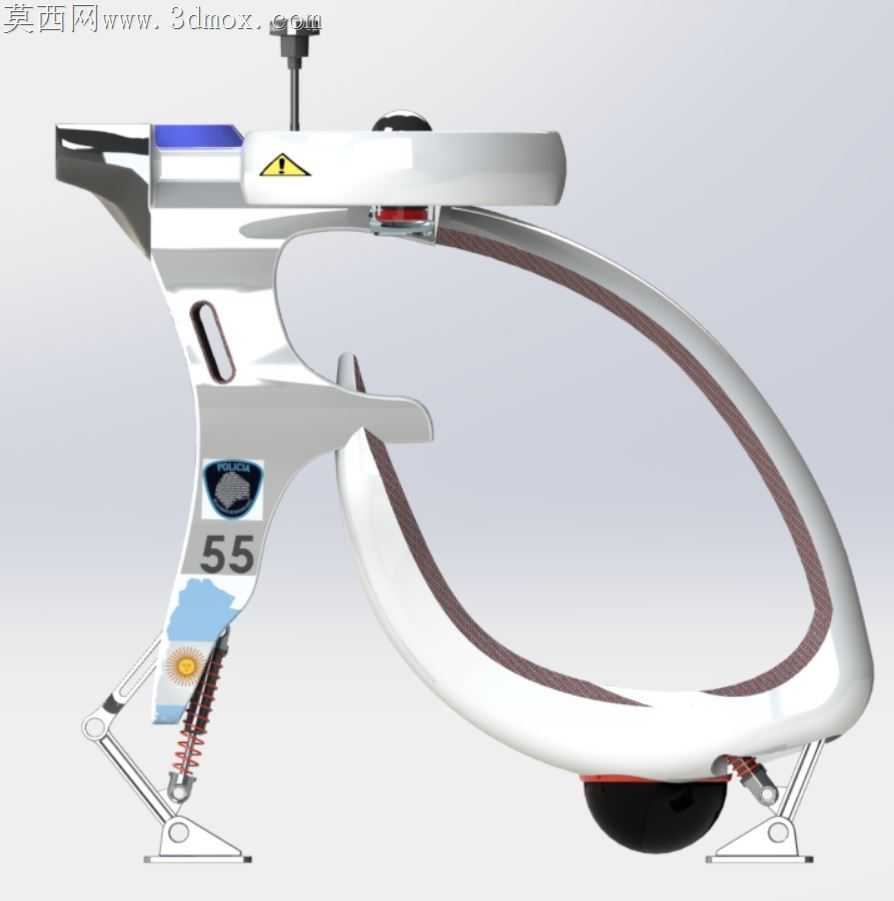

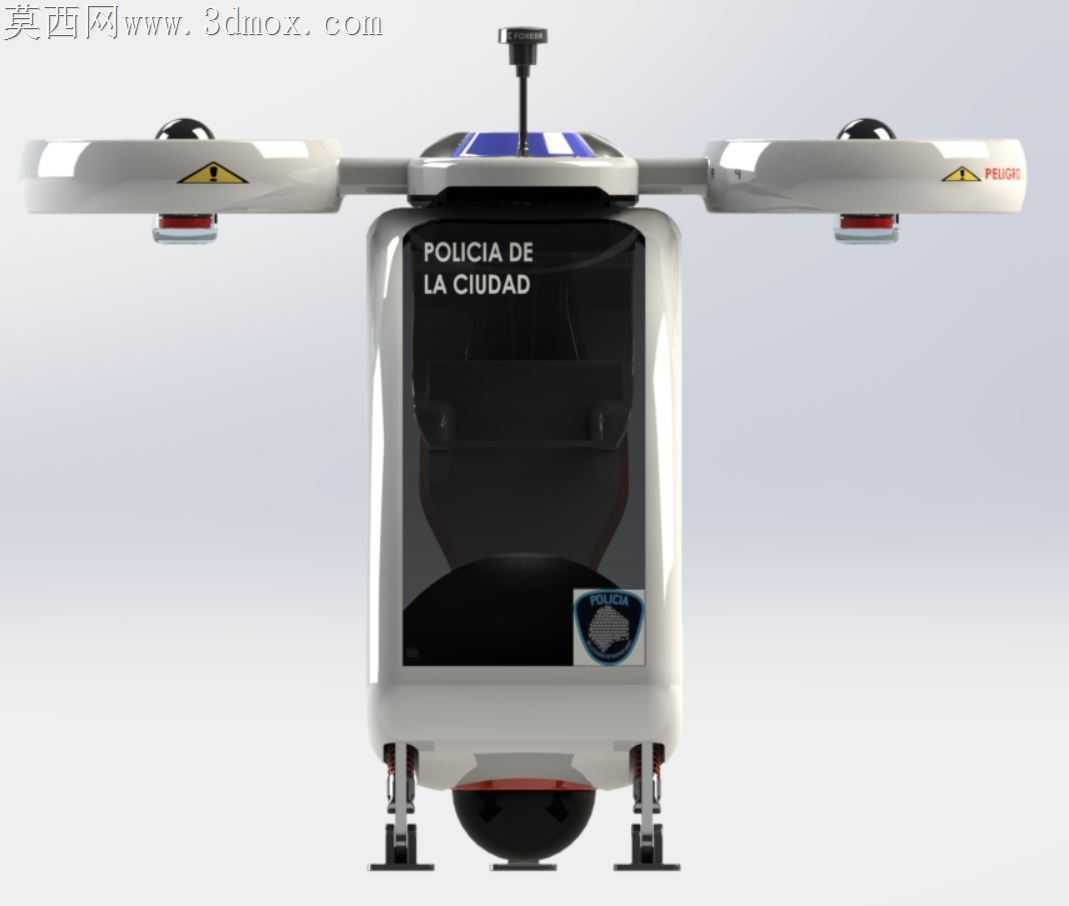

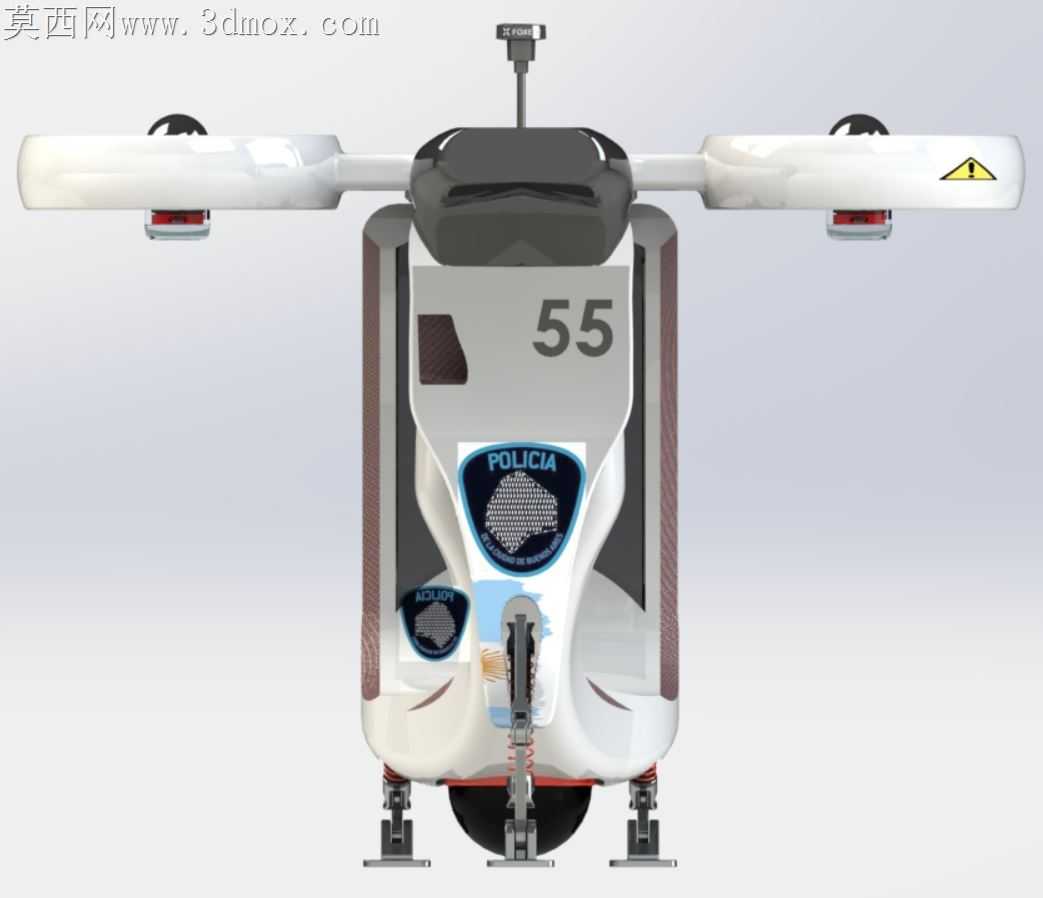

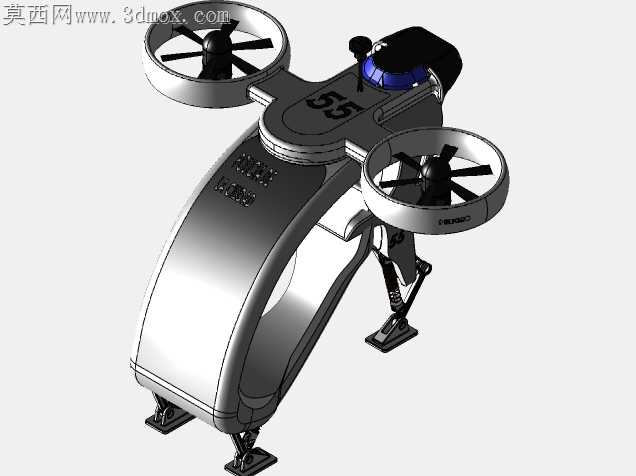

小型载人旋翼飞行器落地试制阶段，最容易被忽略的是曲面蒙皮与内部承力框架的装配间隙问题，常规建模时直接做等厚曲面抽壳，到实际钣金冲压或者复材铺层环节，往往会出现转角处壁厚不均、曲面曲率突变位置应力集中的隐患。这款概念飞行器的机身采用大弧度C型闭环曲面，从旋翼安装基座一直延伸到乘员舱下沿，曲面过渡段没有生硬的折角，所有曲率变化都控制在G2连续以上，既可以降低低空飞行时的空气阻力，也能减少蒙皮成型时的回弹变形量。旋翼安装座和机身主体的衔接位置，没有采用常见的外置支架拼接结构，而是直接把承力凸台整合在曲面蒙皮的加厚区域，四个旋翼基座的安装平面统一做了0.2mm的平面度公差预留，避免旋翼高速转动时因为安装面不平产生共振。起落架部分采用带弹簧阻尼的支腿结构，三个支腿的铰接点位置特意做了偏心设计，着陆时支腿受力会顺着曲面机身的切线方向传递到主承力框，不会让应力集中在铰接点的焊缝位置。支腿末端的防滑脚垫做了微弧面处理，哪怕在不平整的硬质地面着陆，也能保证三个支撑点均匀受力，不会出现侧翻风险。乘员舱的透明曲面罩和机身的贴合边做了内嵌式止口设计，装配时不需要额外打胶固定，靠止口的过盈配合就能实现密封，后期维护拆卸也更方便。机身上部的天线基座没有直接突出在曲面外，而是做了和机身曲面齐平的内嵌安装槽，既不会破坏整体的流线外形，也能减少飞行时的风噪。旋翼外圈的保护罩和旋翼桨尖的间隙控制在5mm，既不会因为间隙太小出现桨尖擦碰护罩的问题，也不会因为间隙过大降低护罩的防护效果，日常地面调试时哪怕人员不小心靠近旋翼，也不会被高速转动的桨叶碰到。机身侧面的标识涂装区域特意预留了平整的微凸面，后期粘贴标识或者喷涂编号时，不会因为曲面弧度太大出现标识起皱变形的问题。整个结构设计没有多余的外置连接件，所有需要后期拆装维护的部位，都把检修口隐藏在曲面的自然分模线上，从外观上看不到突兀的接缝，既保证了外形的整体性，也兼顾了后期维护的便利性。
